Hogyan kell kötni az alap megerősítését

A megerősítés alkalmazása az alap kötésénél jelentősen javíthatja annak erő- és szilárdsági jellemzőit. Számos módja van a megerősítés kötésére, azok jellemzőiről és arról, hogyan kell megfelelően kötni a megerősítést az alaphoz, továbbgondoljuk.

Tartalomjegyzék:

Megerősítés a ház alapozásához: a kiválasztás és a számítás jellemzői

Mielőtt folytatná az erősítés közvetlen kötését az alaphoz, először ki kell választania az anyagokat ennek a folyamatnak a végrehajtásához. Az alap megerősítésének átmérőjétől függ a keret szilárdsága és merevsége.

Mielőtt megerősítést vásárolna, meg kell határoznia annak relatív szilárdságát. A keret és az alap területe közötti arány 100% és 0,1% között van, vagyis a megerősítés 0,001 rész az alapból.

Az alap megerősítésének számítása:

1. Például egy alapítvány megerősítését tervezik, amelynek szélessége 25 cm, magassága 80 cm. A megerősített szakasz területének kiszámításához elegendő 25 cm x 80 cm = 2000 négyzetcentiméter.

2. A kapott számot meg kell szorozni 0,001-gyel, és megkapja az alapítvány megerősítésének minimális keresztmetszeti átmérőjét 2000 x 0,001 = 2 cm.

3. Használjon 30 cm -es erősítést kötegenként. Minden csatlakozás négy kötegből áll. Ezért az erősítés mennyiségének meghatározásához ki kell számítania a kötegek számát, és meg kell szoroznia ezt az értéket 30 cm -rel.

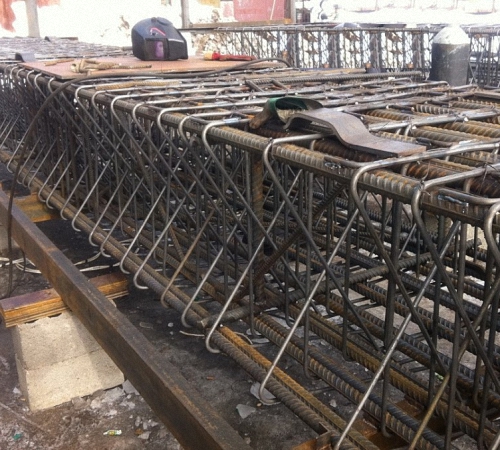

A kötés használata az alapítvány megerősített keretének gyártása során elsősorban annak köszönhető, hogy az ilyen kapcsolat megbízhatóbb, mint a hegesztés. A vasalás hegesztése során kialakuló varratok hajlamosak fokozatosan összeomlani, ami azt jelenti, hogy egy ilyen alap megbízhatatlan, és több évtized múlva használhatatlanná válik..

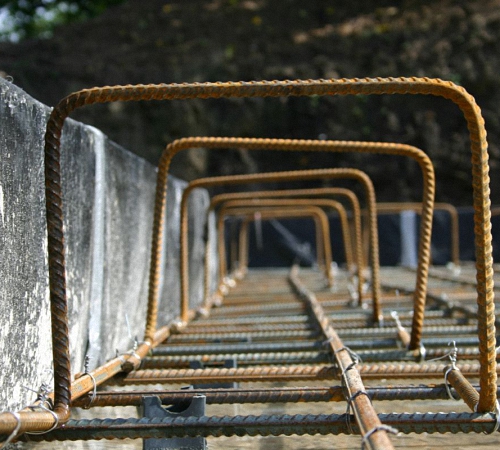

Az erősítő kötés technológiai folyamata az erősítő rudak olyan módon történő összekapcsolásán alapul, hogy azok keresztbe menjenek, meghúzzák és csavarják fogó segítségével.

Lehetséges egy speciális pisztoly használata, ami nagyban leegyszerűsíti a kötés folyamatát. Az erősítő rudak átmérőjének kiválasztásakor a következő paraméterekből kell kiindulni:

• az épület emeleteinek száma;
• a szerkezet masszivitása;
• alapozás típusa: sekély vagy mélyen eltemetett;
• a beton minősége stb..

A szerelvények gyártásához az üzemben speciális berendezéseket használnak, amelyeknek köszönhetően a végtermék kiváló minőségű és hosszú élettartamú..

A tervezési jellemzőkhöz képest a megerősítés felülete kétféle:

• hullámos;
• sima.

A perforált megerősítő rudak gyártásához speciális formát használnak, amelynek köszönhetően felületükön két borda formájában hullámosított rész van kialakítva, ezeket a rudakat kör keresztmetszet jellemzi. Az ilyen szerelvények tartósabbak és ellenállnak a mechanikai sérüléseknek. Ezenkívül a barázdált felületű megerősítést a betonhoz való nagyobb tapadás jellemzi az alap megerősítése során. Az ilyen rudak gyártásához különféle acélokat használnak, amelyek közül a legnépszerűbbek a 35 GS és a 25 GS. A megerősítés osztályához képest az anyag szilárdsági jellemzői megváltoznak.

A vasalás vastagsága tekintetében osztályokra is fel van osztva, de ennek az anyagnak az átmérője átlagosan 8-25 mm. Egy rúd maximális hossza – 120 cm.

Az alap építéséhez szükséges megerősítés kiválasztásakor előnyben kell részesíteni az eltérő anyagokat:

• a korrózióállóság jelenléte;
• kiváló tapadási tulajdonságok;
• a plaszticitás jelenléte;
• nagyfokú fáradtság.

A szalagalapok megerősítése az A 2 osztályból van kiválasztva. Ennek a megerősítésnek számos lehetősége van a jelölésre:

• A 300;
• Egy 400;
• A 800;
• Egy 1000.

Ezeknek a rudaknak a felülete úgy néz ki, mint egy copf, hullámos. Ezek a tulajdonságok lehetővé teszik a betonhoz való tapadásának javítását. A betonacél függőleges rögzítésének biztosítása érdekében ajánlott melegen hengerelt betonacél használata. Sima felülettel rendelkezik.

Az erősítő rudak optimális átmérője a szabványos egy- és kétszintes épületekben körülbelül 1-1,5 cm. A kiegészítő megerősítésnek legalább 0,5-1 cm átmérőjűnek kell lennie..

Kérjük, vegye figyelembe, hogy a keret fő részeként csak hullámos megerősítést használnak, és a kiegészítőnek sima megerősítésűnek kell lennie.

Alapozás megerősítése: fő típusai és jellemzőik

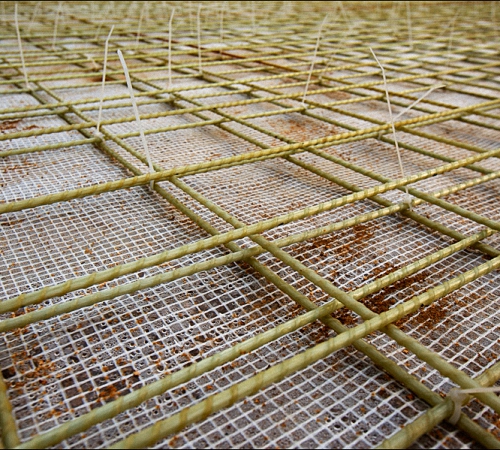

A kompozit alap megerősítés nem fémes anyag, amelyet az alap megerősítésére használnak. Ennek az anyagnak a hátrányai közé tartozik:

• az acélhoz képest négyszer csökkent a rugalmasság minősége, ezért ez a megerősítés jobban ellenáll a hajlításnak, és ezért kisebb a szakadási lehetősége;
• a használati hőmérsékleti tartomány nem haladja meg az 500 fokot, ha a fűtési hőmérséklet magasabb, akkor a szerelvények elveszítik műszaki jellemzőiket;
• nem hegeszthető, bár egyes gyártók acél gyűrűket szerelnek fel a megerősítés végeire, lehetővé téve annak összehegesztését.

Ennek ellenére a kompozit megerősítésnek számos előnye van, amelyek közül kiemelendő:

• nagy szakítószilárdság;
• 8 -szoros könnyebb, mint az acél;
• az anyag olcsósága másik előnye, mivel a kompozit megerősítés költsége sokkal alacsonyabb, mint a fémé;
• kényelem és könnyű szállítás, ez az armatúra meglehetősen könnyű, így nincs probléma az építkezésre történő szállítással;
• mivel fémeket nem használnak a kompozit vasalások gyártásához, ellenáll a korróziónak;
• ezenkívül a kompozit alapú megerősítés nem képes villamos energiát vezetni, és alacsony a hővezető képessége;
• hosszú élettartamú;
• könnyen telepíthető.

Az alapzat műanyag megerősítése elég jó lehetőség egy kis épület alapjának elrendezéséhez. Ezenkívül az ilyen típusú szerelvények használata jelentősen megtakarítja a pénzt és az időforrásokat..

A kompozit megerősítéseket viszont két kategóriába sorolják:

• üvegszálas megerősítés az alaphoz;
• bazalt megerősítés.

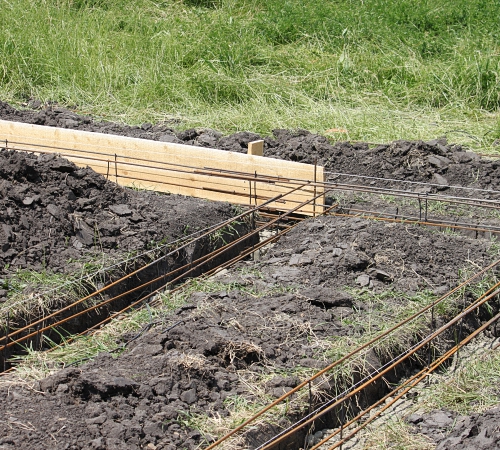

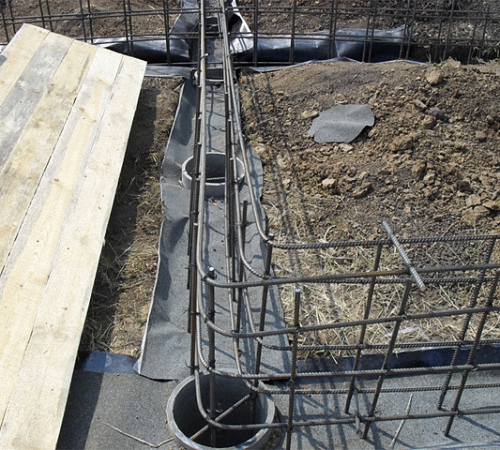

Alapozás megerősítési diagram: szalag alap megerősítése

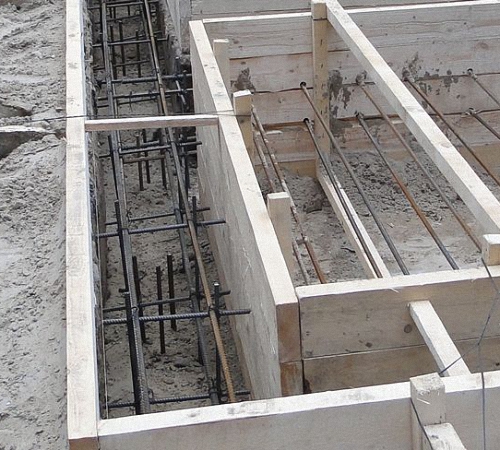

A munka megkezdése előtt el kell döntenie a keret kötéséhez használt megerősítés típusát. Ezenkívül a szalag alapzat alatt egy már ásott és előkészített alapozó gödörnek kell lennie. A zsaluzatot kötözés előtt is telepítik..

Az előkészítő munka után következik a függőleges rudak beépítésének folyamata, amelyeket sima felület különböztet meg. Az ilyen rudak átmérője körülbelül egy centiméter. A köztük lévő intervallum 50-80 cm, ezekre a rudakra két vízszintesen elhelyezkedő övet kötöttek. Ezek alkotják a keret fő részét, és a fő megerősítő elemek..

Ennek a szerkezetnek a fő célja az épület teljes terhelésének megtartása, a beton repedésének vagy deformációjának megakadályozása. A szalag alapzat felszerelése során pontosan két vízszintes övet kell felszerelni, azonban az épület terhelésétől függően méretüket és vastagságukat egyedileg választják ki. Ha az alap maximális szélessége 40 cm, akkor jobb kettős megerősítést végezni, azaz két rudat az alsó részben és kettőt a felső részben az öv kialakításához.

Szélesebb alapozás esetén három rudat kell használni, amelyek közül az egyik a másik kettő között helyezkedik el. Négy rúd használata meglehetősen ritka lehetőség, mivel a merevebb és tartósabb keret kialakításához elegendő nagyobb átmérőjű megerősítést választani, mint a rudak számának növelése érdekében..

A függőleges rudak magasságának meghatározását az alapítvány közvetlen magassága alapján kell elvégezni. A függőleges rudakat vízszintesekkel úgy kell összekötni, hogy a függőleges rudak ne nyúljanak ki 10 cm -nél nagyobb mértékben.Különös figyelmet kell fordítani a sarokrészekre. Mivel a legérzékenyebbek a stresszre és a kompresszióra. Ha nem megfelelően erősíti meg a sarokrészeket, akkor a rendszer elveszíti erejét..

Ezért a rudakat soha nem fektetik egymáshoz 90 fokos szögben. Hajlítva vannak, és keresztszalagokká egyesítik. Mindegyik rudat 25 cm átfedéssel fektetik le. Így a keret nagy szilárdságú és nem hajlik a beton súlya alatt.

A sarkok további megerősítéséhez erősítő hálót használnak, amelynek celláinak metszete 200×200 mm. Telepítésüket az alapzat tetején és alján hajtják végre, és a függőleges szakaszokhoz való csatlakozást 50 cm -enként kell elvégezni.

A megerősítő ketrec felszerelését egy előre elkészített betonpárnán kell elvégezni, vagyis a gödör alját 6-8 cm-es betonnal kell kitölteni. A párna segít megakadályozni, hogy a vasalás érintkezzen a talajjal, ami azt jelenti, hogy a fém nem fog korrodálni.

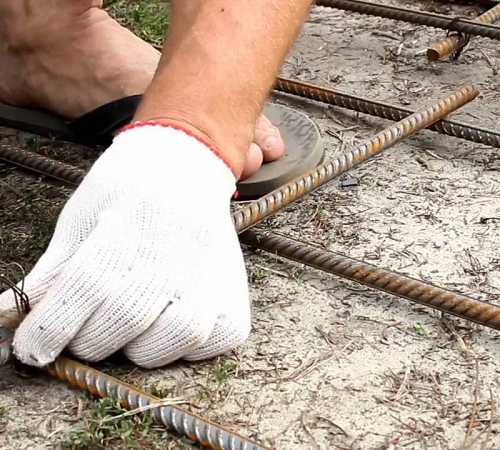

Hogyan kössünk megerősítést kézi alapra

A megerősítés megkötése során gyakran használnak speciális szerszámot, ennek hiányában azonban ez a folyamat manuálisan is elvégezhető. A megerősítés önkötözéséhez körülbelül egy milliméter átmérőjű huzalra, fogóra vagy speciális horogra van szüksége. Ez az utolsó eszköz, amely segít a huzal csavarásában a megerősítés körül..

Lehetőség van a huzal cseréjére műanyag bilincsekkel, azonban ebben az esetben tilos a megerősített keret felületén járni öntéskor.

Utasítások a vasalás fémhuzal segítségével történő megkötésére:

1. Vágjon el egy 30 cm -es drótot, hajtsa félbe.

2. Először tekerje át a huzalt átlósan, tegye rá a horogra.

3. Helyezze a huzal szabad végét a horogba.

4. Először forgassa el az óramutató járásával megegyező irányba, amíg a csatlakozás biztonságosan rögzül. Nem kell csípni a vezetéket, hogy véletlenül ne szakadjon el.

Ha azt tervezi, hogy egy keretet szerel össze megerősítésből egy oszlopos alapzathoz, akkor kivételesen sima típusú megerősítés alkalmazható. Kérjük, vegye figyelembe, hogy egy ilyen megerősítés kötése sokkal nehezebb, mivel a huzal folyamatosan lecsúszik. Ebből a célból speciális felszerelést használnak – kötőpisztolyt.

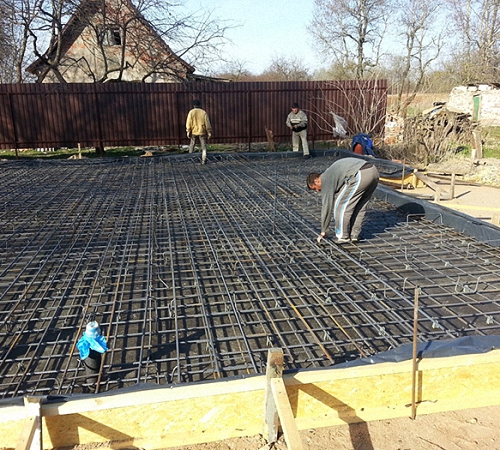

A födém alapú megerősítés megkötéséhez szilárd keretre van szükség. Ebből a célból acél megerősítést kell használni, amelynek átmérője 1,6 cm. Ő teszi lehetővé a csempe megerősítését mind a felső, mind az alsó részen..

A födém alján szintén ajánlott műanyag tágulási hézagokat használni, ezek segítenek a teljes terhelés egyenletes elosztásában. Kérjük, vegye figyelembe, hogy a rudaknak ki kell nyúlniuk a keretből a fal és a födém közötti összekötő elemek formájában..

Hogyan kössünk megerősítést egy alapon: módszerek és technológia

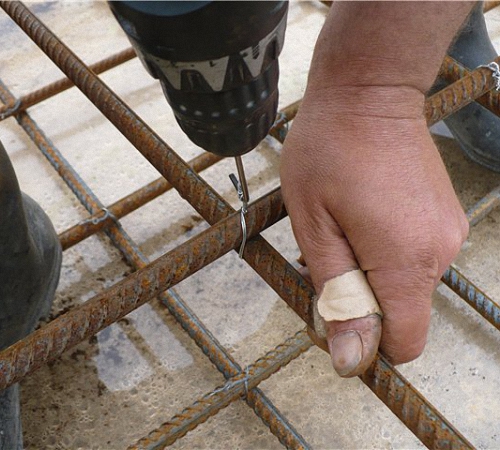

Ahhoz, hogy egy horgot készítsen, amellyel az armatúrát kötötték, elegendő egy szokásos, szükségtelen hegesztési elektródát vagy szöget használni. Ezen anyagok bármelyikét horog alakúra kell hajlítani. Megbízhatóbb – egy köröm, csavarhúzóval kell hajlítani.

A megerősítés kötéséhez két sorban merőleges helyzetben kell elhelyezni a huzalt. Csípje össze egy speciális eszközzel, és pisztoly formájában kezdje el horgolni vagy kötni a mechanizmust.

A kötőpisztolynak két lehetősége van:

• elektromos;
• újratölthető.

Működési elvük a huzal egyenletes feltekerése a megerősítés körül. Ennek a fegyvernek a költsége azonban túl magas, ezért nem alkalmazhatók egyszeri használatra..

A kötés, és nem a vasalás hegesztése elsősorban annak köszönhető, hogy hegesztés közben az acél minősége megváltozik, és törékenyebbé válik. A szerkezet szilárdsági jellemzői romlanak. Az erősítés megkötéséhez a következőkre van szüksége:

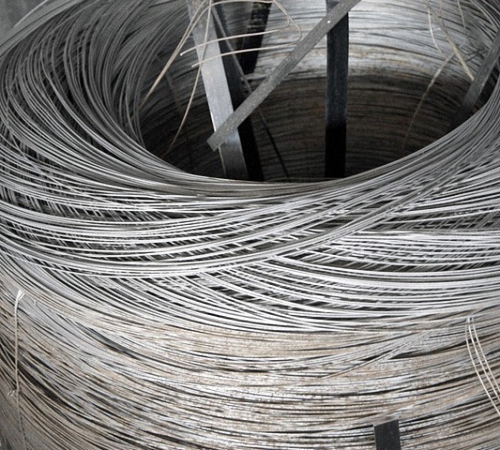

• huzal – ez az elem a legfontosabb ebben a folyamatban, mivel a csatlakozás szilárdsága közvetlenül függ a huzal minőségétől, a kötéshez ajánlatos kerek keresztmetszetű, körülbelül 1 mm átmérőjű lágyított huzalt használni;
• ezenkívül horogra és műanyag bilincsekre lesz szüksége, vegye figyelembe, hogy ha műanyag bilincseket használ, akkor az ilyen alapozást nem szabad télen hagyni, mivel a műanyag fagy hatására repedések;
• a zsaluzat felülete és a vasalás közé műanyag hornyokat kell fektetni, ennek az elemnek a fő funkciója egy védőréteg létrehozása, amely nem teszi lehetővé a fém érintkezését a talajjal.

Ha azt tervezi, hogy megerősítést köt vízszintes felületen, amelyen gyakorlatilag nincsenek nehezen elérhető helyek, akkor a legjobb, ha fegyvert használ. Fő előnye a munka gyors végrehajtása. Lehetőség van bolti horgolótű használatára is, azonban idővel hajlamos a rozsdásodásra vagy törésre..

Egy nagyon fontos tényező, amely meghatározza az erősítő kötés minőségét, ugyanaz az esztrich a keret minden szakaszán. Így a szerkezet stabilabb lesz, és nem deformálódik a beton, majd az épület terhelése hatására..
