Hogyan készítsünk nyeregtetőt
A magánház falainak tartóssága és a kényelmes élet közvetlenül a megbízható tetőtől függ. A vidéki házak különböző típusú tetői közül a leggyakoribb nyeregtető. Népszerűségét a tervezés egyszerűségének, az egyszerű építésnek és egy nagy tetőtéri szoba jelenlétének köszönheti, amelyben felszerelhet egy padlást. Amikor saját kezével nyeregtetőt épít, meg kell értenie, hogy mit csinál, és képesnek kell lennie a szerszám kezelésére. Ezért a nyeregtetős tető készítése előtt ismerkedjen meg a tetőszerkezettel, annak elemeivel, szerelési jellemzőivel és fejlessze ki a projektjét.
Nyeregtetős eszköz
A nyeregtetős tetőszerkezet kiválasztása és létrehozása a ház tervezési szakaszában kezdődik. De ha újra kell építeni a már épített ház tetőjét, akkor a nyeregtetős projekt külön -külön kidolgozható, majd megvalósítható. A legfontosabb az általános építészeti stílus megőrzése.
Nyeregtetõ építése elõtt ki kell dolgozni a projektet rajzdokumentációval. Ön is létrehozhatja. Ehhez számítógépes ismeretekre és olyan építészeti programok ismeretére lesz szükség, mint az ArchiCAD. Amikor először végez ilyen munkát, a legjobb, ha segítséget és tanácsot kér szakembertől. Ezenkívül a projekten végzett összes munkát olyan speciális szervezetekre lehet delegálni, amelyek ezt több mint egy éve végzik, és számos kész és idővel tesztelt nyeregtetőt tudnak biztosítani.

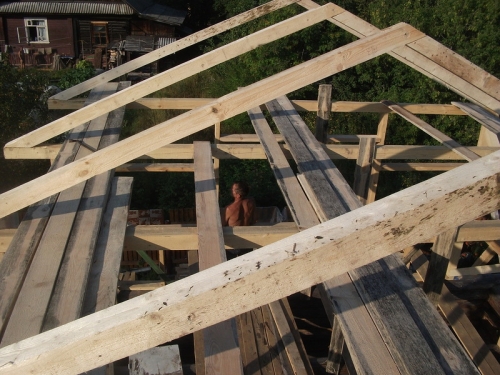

Nyeregtető: fotó
Ahhoz, hogy saját maga hozzon létre egy tetőprojektet, meg kell értenie a szerkezet szerkezeti elemeit és anyagait, mivel ezen ismeretek nélkül súlyos hibát követhet el.
A nyeregtetős szerkezet a következő fő elemekből áll:
- Tető.
- Esztergálás és ellenesztergálás.
- Ridge futás.
- Rafters.
- Mauerlat.
- Állványok.
- Merevítők és átlós merevítők.

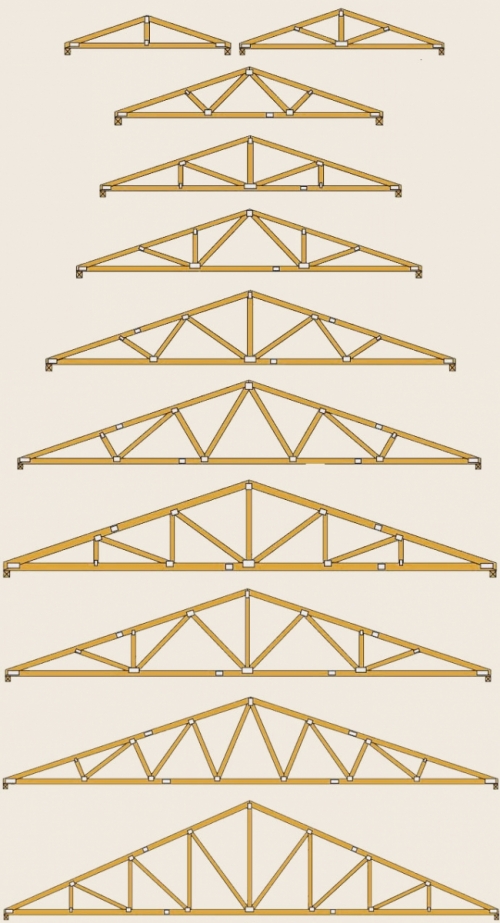

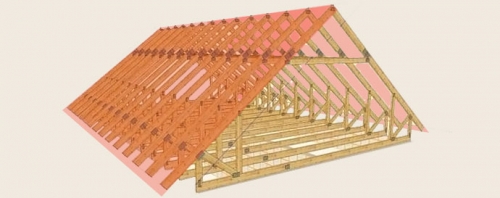

Fontos! Két, egymással összekapcsolt és merevítővel megerősített szarufát “rácsnak” neveznek. A képen többféle gazdaság látható.
Mindezek az elemek a szarufa rendszer részét képezik, amely kétféle lehet: függő és réteges. Az elsőt akkor használják, amikor a szarufák csak két külső falra támaszkodnak. A második típusnak három vagy több támogatási pontja van – külső és belső falak. Ez a két típus egyszerre használható. A ház azon részén, ahol közbenső támaszok vannak, réteges szarufákat használnak, és ahol nincsenek ilyen támaszok, lógó.

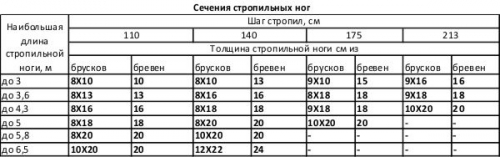

A szarufák és az esztergák anyaga lehet fém vagy fa. A magánépítésben a fa előnyösebb, ennek oka az alacsony költség és a rendelkezésre állás. Az alábbi táblázat a szarufaszerkezet összes elemét, valamint a fa és a táblák ajánlott keresztmetszetét mutatja.
Asztal 1

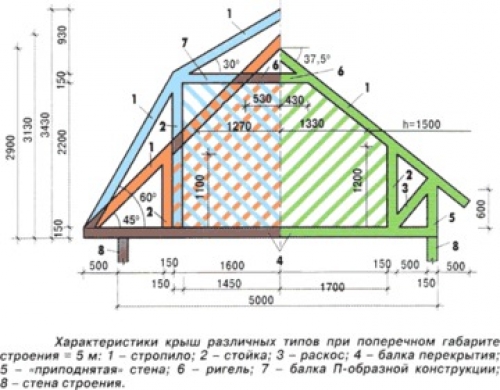

A projekt létrehozásakor figyelembe kell venni a szarufák hosszát és a telepítés lépését is. A fa vastagsága ettől függ. Meg kell jegyezni, hogy a piacon van egy fagerenda, amelynek vastagsága legfeljebb 250 mm. Ez elég a 7 m -ig terjedő és 150 cm -es szarufával rendelkező tetőkhöz, de gyakran a szarufák dőlésszögét a szigetelés méretéhez igazítják, hogy ne vágják el az utóbbit, és szorosabban illeszkedjenek. Ilyen esetekben a megbízható szerkezet létrehozásához nagyobb szakaszú rúdra van szükség. A kiút ebben a helyzetben ragasztott laminált fa lehet, amelynek vastagsága eléri a 300 mm -t, ami a tartó keretekkel kombinálva a tetőt a lehető legmegbízhatóbbá teszi. Az alábbi táblázat a szarufák vastagsága és hossza közötti kapcsolatot mutatja..
2. táblázat
A hagyomány szerint a nyeregtetõ szögét 11–45 ° tartományban választják. A pontosabb adatok megszerzése érdekében azonban számos tényezőt ismernie kell, amelyek függnek a dőlésszögtől. Először is, ez a tetőhöz használt anyag. Másodszor, ezek szélterhelések abban a régióban, ahol a ház épül. Harmadszor, ezek hóterhek a kiválasztott régióban. Mindezek a tényezők összefüggnek egymással. Például, ha nagy sarkot készít egy erős szélű régióban, meg kell erősítenie a szarufaszerkezetet, ami további költségeket von maga után. Ezenkívül minél nagyobb a dőlésszög, annál nagyobb a tetőfelület, és ennek megfelelően több anyagra van szükség. De egy nagy csapadékkal rendelkező régióban a kis dőlésszög azt eredményezi, hogy felhalmozódnak a felületen, és ezáltal növelik a terhelést, ami szintén megköveteli a szarufaszerkezet megerősítését..

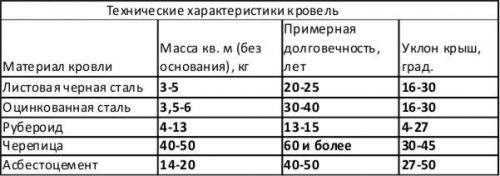

Az alábbi táblázat a különböző típusú tetőfedések dőlésszögeit mutatja:
3. táblázat

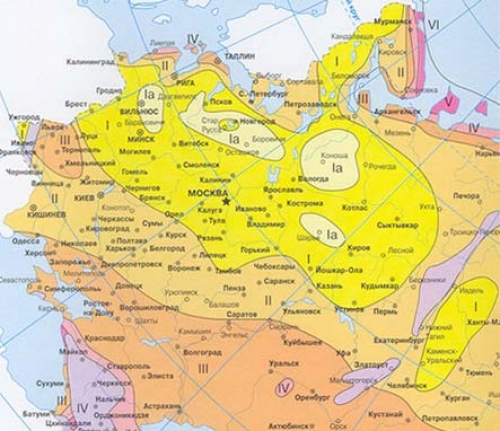

Figyelembe véve a hóterhelést, először meg kell határoznia, hogy a ház melyik területén található. Ehhez használhatja az alábbi speciális térképet, valamint az SNiP “Terhelések és hatások” lehetőséget. Ezután végezzen egy kis számítást.

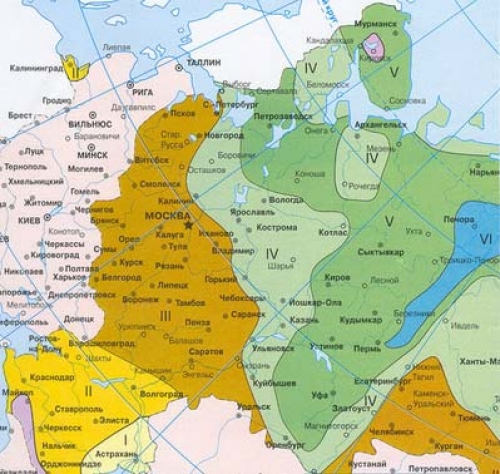

Annak érdekében, hogy a tető ne vitorlaként működjön, és ugyanakkor a csapadék lefelé gördüljön, a számításokhoz a szélövek és az SNiP “Terhelések és hatások” térképét kell használni.
Fontos! A nyeregtető optimális dőlésszögének meghatározásához szükséges számítások során emlékezni kell az olyan csapadékokra, mint a hó, vagy inkább annak hőszigetelési jellemzőire. Az a helyzet, hogy a hó természetes hőszigetelés alacsony hőmérsékleten, és a tetőn való jelenléte megtartja a hőt a házban. Ezért nem szabad túl nagy szöget készíteni és rohanni, hogy megszabaduljon a tetőfelület minden csapadékától..
Nyeregtető: videó
Nyeregtető építése
A nyeregtető építésével kapcsolatos összes munka három fő szakaszra oszlik. Az első egy rácsos szerkezet építése. A második a szigetelő rétegek létrehozása, nevezetesen hő-, víz-, párazáró és szükség esetén hangszigetelés. A harmadik a tetőfedés felszerelése. A korábban elkészített nyeregtetős rajz segítségével, és miután megvásárolta az összes szükséges anyagot, elkezdheti építeni.
Rácsos szerkezet felállítása

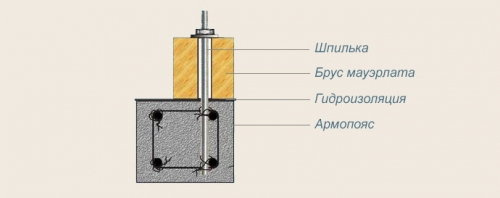

Az első dolog, amit le kell tenni, és le kell rögzíteni a Mauerlatokat. Ehhez az épület falainak kerülete mentén, valamint a közbenső falakon tetőfedő anyagból vízszigetelő réteget fektetünk. A tetőfedő anyag tetejére fából készült rudat fektetünk, amelyet a Mauerlat -nak szánunk, és rögzítjük a falakhoz a falba korábban beépített fémcsapokkal, az ábrán látható módon:
A fém csap egy menetes rúd. Az ilyen csapok hosszát úgy választják meg, hogy fele a falba ágyazódik, és a kiálló rész 3-4 cm-rel legyen magasabb a lefektetett Mauerlat-nál, hogy az anyát meg lehessen húzni.
Most elkezdjük telepíteni a szarufákat. Ezt a munkát kétféleképpen lehet elvégezni. Az első, hogy összegyűjti a gazdaságot a földön, majd felemeli a tetejére. A második a gazdaság összeszerelése közvetlenül a telepítés helyén. E két módszer közül melyiket válassza, a mestereknek kell közvetlenül dönteniük. Mindenesetre a szarufák felszerelése és az azonos típusú rácsok létrehozásának megkönnyítése érdekében érdemes elkészíteni egy sablont, amely szerint a szarufákat levágják és összekapcsolják..
Nagyon könnyű elkészíteni egy ilyen sablont. Ehhez vegyen két deszkát, amelyek valamivel hosszabbak, mint a szarufák, emelje fel őket, és helyezze a helyükre, mint a szarufákat. Függőlegesen igazítjuk őket, győződjünk meg arról, hogy a gerinc teteje a rajznak megfelelően van -e igazítva, és csatlakoztassuk a táblákat egy szeggel. Most, a táblák végeinek felemelésével vagy leengedésével megkaphatja a kívánt dőlésszöget, és a kívánt eredmény elérése után a táblákat keresztirányú rúddal összekötjük, hogy rögzítsük őket ebben a helyzetben. Ezzel a sablonnal illesztjük rá a szarufákat, majd összekapcsoljuk őket. A szarufák és a Mauerlat összekapcsolásához alámetszéseket készítünk bennük derékszögű háromszög formájában, és a csatlakozáshoz bélyegzett fém sarkokat vagy konzolokat használunk..
A rácsokat az épület elején és végén szereljük fel, majd húzzuk közéjük a zsinórt. Gondoskodunk arról, hogy a horizont szintje tökéletesen egyenletes legyen, ferdeség esetén kissé leengedjük az egyik rácsot. E zsinór alá telepítjük az összes többi szarufát a projektben meghatározott lépéssel. Ezután rögzítjük a merevítőket, keresztléceket, rögzítőgerendákat és kereteket.

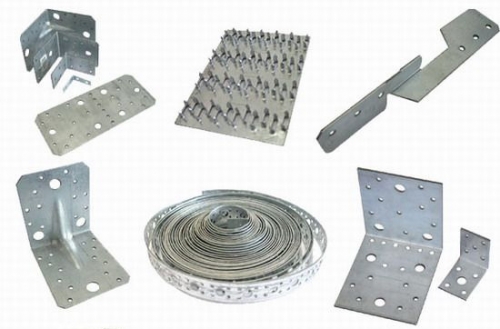

Fontos! A legjobb, ha bélyegzett fém körömlemezeket, sarkokat és kapcsokat használunk a szerkezeti elemek összekapcsolásához és megerősítéséhez..
Nyeregtetős szigetelés

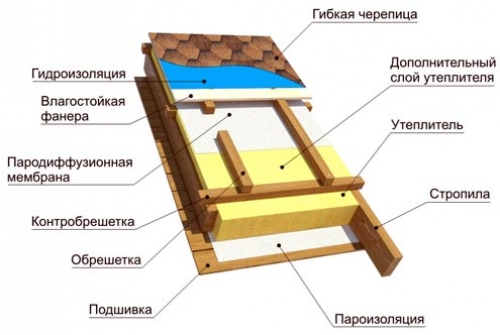

A szarufák felszerelése után elkezdhet egy többrétegű szigetelő torta létrehozását, amely megvédi a belső szerkezeteket, melegen és hűvösen tartja a házat. A szigetelés több rétegből áll: vízszigetelés, párazáró és hőszigetelés. Bizonyos esetekben, ha alacsony zajszigetelésű tetőfedő anyagokat használnak, hangszigetelést is biztosítanak.
Hőszigetelő torta létrehozását kezdjük úgy, hogy vízszigetelő réteget helyezünk a szarufák tetejére. Ehhez különféle fóliákat és membránokat használhat, amelyek megbízhatóan védik a nedvesség behatolását a belsejében, és ugyanakkor kiengedik a felesleget. Az anyagokat alulról felfelé kezdjük fektetni, 15-20 cm átfedéssel engedjük be, rögzítésként 25 mm vastag fa léceket használunk. Ezek a lécek ellenlécek, és hosszában a szarufákhoz vannak rögzítve. Meg kell jegyezni, hogy az ellenrács lehetővé teszi a tető jó szellőzését. A pultlécekre fektetjük a fő ládát, amely merőlegesen fut a szarufákra, és amelyhez a tetőt rögzíteni kell.

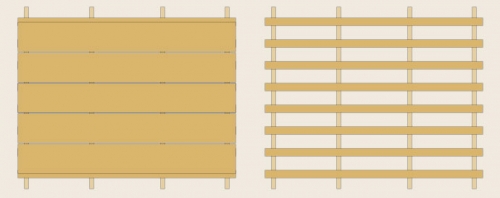

Fontos! Kétféle léc létezik: szilárd és vékony. Az elsőt lágy és tekercses tetőfedő anyagokhoz használják. Második olyan anyagoknál, mint a pala, tetőcserép, horganyzott lemez.
Miután befejeztük a vízszigetelést és az esztergálást, folytatjuk a hőszigetelés elrendezését. Különféle anyagokat használnak szigetelésként. Ezek közül a legnépszerűbbek az ásványgyapot, az üveggyapot és a hab. De ma a piacon más hőszigetelő anyagokat is találhat, amelyek alkalmasabbak a tetőszigetelésre, és ugyanakkor jellemzőikben sem rosszabbak a már ismerősöknél. Ezek közé tartozik a habosított üveg, az alga létra, az extrudált polisztirol hab. A tető szigetelésének egyik vagy másik anyagának kiválasztásakor a jellemzőire kell összpontosítania:
- A hővezető képességnek kisebbnek kell lennie, annál jobb.
- Fajsúly. Minél kisebb, annál vastagabb réteg készíthető a szerkezet megerősítése nélkül..
- Nedvességgel szemben ellenálló. Minél magasabb, annál jobb..
- És az anyag tűzveszélyéről és környezetbarát jellegéről is.
Fontos! Ha ásványi vagy üveggyapotot választ hőszigetelésként, fel kell készülnie arra, hogy nagyon jól szívja fel a nedvességet, miközben elveszíti szigetelő tulajdonságait. Még a kiváló vízszigetelés mellett is, a vatta szivacsként mindenhonnan magába szívja a nedvességet..
Maga a szigetelőanyag a szarufák közé kerül. Amint azt korábban említettük, a szarufák lépése megfelel a hőszigetelés méretének. Ezért a szőnyegeket vagy födémeket egyszerűen szorosan egymásra kell helyezni a szarufák között. A hőszigetelésre párazáró fóliát feszítenek, amelyet a szarufákra szegezett fa lécekkel rögzítenek 50 cm -es lépéssel.
Fontos! Ha a jövőben a tetőtér rendezését tervezik, akkor meg kell erősíteni a hőszigetelő réteget. Ez nagyon egyszerűen történik. A szarufák közé fektetett hőszigetelésre és magukra a szarufákra egy másik, már folyamatos hőszigetelő réteget fektetnek. Ebből a célból tökéletes az extrudált polisztirolhab, amelynek végén egy kiválasztott negyed található. Erre szükség van, mivel a szarufák hideghídként működnek, ráadásul ha valahol kis rések vannak, egy folyamatos réteg elzárja őket.
Tetőszerkezet

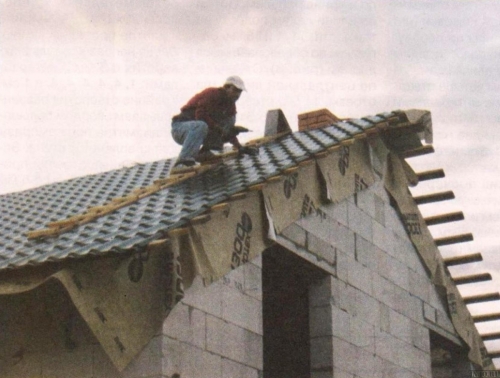

A saját kezű nyeregtető építésének utolsó szakasza a tető lerakása. Ma sokféle tetőfedő anyag található a piacon. A választás a tulajdonosok pénzügyi lehetőségeitől és kívánságaitól függ. Különösen népszerűek a fémlapok, bitumenes csempék és palalemezek. Ennek a népszerűségnek nagy része az anyagok egyszerű telepítésének és megbízhatóságának köszönhető. Függetlenül attól, hogy melyik tetőt választották, alulról felfelé kell elhelyezni. Így biztosítva van a lapok átfedése, ami lehetővé teszi a víz leeresztését és nem juthat be..
A nyeregtető saját kezűleg történő felállítása nagyon felelősségteljes üzlet. A tervezés és kivitelezés során a számítások legkisebb hibája többletköltségeket vagy a teljes szerkezet megbízhatóságának csökkenését eredményezi. Ha először kell ilyen munkát végeznie, akkor jobb, ha biztonságosan játszik, és meghív egy tapasztalt mestert, aki felügyeli a munkát..
