Hogyan lehet megfelelően lefedni a tetőt fémcserepekkel

Mindannyian többször láttunk fémcsempéket. E tetőfedő anyagból évente több mint száz négyzetmétert telepítenek különböző tetőkre. Tekintettel a fémcserepek széles körű elterjedésére, szeretnék néhány szót szólni a megfelelő anyagválasztásról, annak megfelelő tárolásáról, valamint arról, hogyan lehet a tetőt fémcserepekkel lefedni és az összes kiegészítő elemet felszerelni. ..

Tartalom:

A fémlapok előnyei

Ez a tetőfedő anyag először a múlt század második felében jelent meg Finnországban, és azóta sikeresen vezet az összes ilyen tető között. Manapság a fémlapok aluzink acélból készülnek, amely védő polimer bevonattal rendelkezik, amely megvédi a fémet a korróziótól, és különböző színekkel festett..

Ennek az anyagnak a gyártásakor számos bevonatot használnak, amelyek tulajdonságaikban, költségeikben és vastagságukban különböznek. A horganyzott profillemezek összetettebb belső szerkezettel rendelkeznek, mint amilyennek látszik: általában hidegen hengerelt tűzihorganyzott lemezt használnak az alaphoz, amelynek vastagsága 0,4-0,5 mm.

A fém csempe rendelkezik a népszerűségét meghatározó legfontosabb tulajdonságok listájával: kis súly, könnyű telepítés, hosszú élettartam, megnövelt tartósság és elfogadható ár. Az anyag nem ég, nem deformálódik és nem olvad. Néha a fogyasztók vétkeznek a fokozott zaj miatt erős szélben vagy esőben, de ez megfigyelhető a tető, a hangszigetelés és a vízelvezetés helytelen felszerelése esetén.

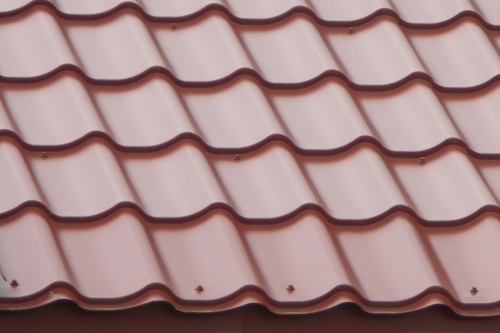

Ez a tetőfedő stílusos megjelenésű, gyakran a hagyományos kerámialapokat utánozza, de ergonómiai tulajdonságaiban messze felülmúlta az agyag párját. Fémcsempéket használnak épületek rekonstrukciójához vagy új építéshez. Mindenesetre 50 évig, vagy még tovább is szolgálhat, anélkül, hogy az egész működési idő alatt elveszítené eredeti megjelenését..

A fémlapok lemezek lerakásának folyamata olyan munkákra vonatkozik, amelyek végrehajtásakor szigorúan be kell tartani a gyártó által az utasításokban meghatározott követelményeket. Ezen ajánlásoktól való eltérés az anyag élettartamának jelentős csökkenéséhez vezethet, és a gyártók ilyen esetekben a jótállási kötelezettségek megszegése miatt lemondanak a felelősségről.

Fémlemezek kiszámítása

A szükséges számú fémlemez lemez megvásárlásához először figyeljen minden olyan lakóépületre, amelyben ilyen tető van. A “hullámokat” a tető lejtőjén helyezik el, a “sorokat” pedig a tető lejtőjén. A fémlapok lépcsője a sorok közötti távolság. És a lapot, amely 6 “hullámból” és 350 milliméteres hangmagasságból áll, “modulnak” nevezik. Eladó egy, három, hat és tíz modulos raktárlapok.

De megrendelheti saját mért méretei lapjait is. Természetesen a különleges megrendelések árai magasabbak lesznek. Ha azonban egy komplex tetőt szabványos méretű lapokkal borítanak, sok hulladék keletkezik, ami befolyásolja a fémcserepekkel átfedő tető árát is. De a tetőfedő anyag egyedi vágásának lehetősége minden ügyfél számára lehetővé teszi, hogy ezt a hulladékot jelentősen csökkentsék. Ezért ki kell választania a raktári lapokat vagy azok vágását egy bizonyos lehetőség alapján..

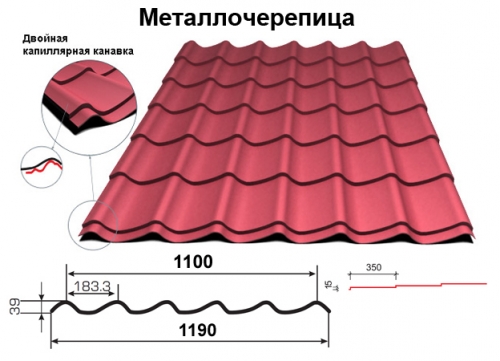

A fémlemez 2 szélességű: általános és hasznos. Ami a gyártott lapok hosszát illeti, a minimális hossz 450 milliméter, a maximális pedig eléri a 7 métert. A lap alsó 50 milliméterét a vágási vonaltól a hullám csúcsáig “alsó vágásnak” nevezik, amelynek mérete megegyezik a vágott és az alaplapokéval. A “felső vágás” a hullámhegytől a felső élig 50 milliméter a szabványos fém tetőfedő lemezeknél és legfeljebb 300 milliméter az egyedi gyártású lemezeknél.

A lapok vízszintes számának kiszámításához el kell osztani a lejtő maximális hosszát a gerinc vagy a karnis mentén a lap hasznos szélességével. Kerekítse a kapott számot nagyobb értékre. A halmozott sorok lapjainak hosszát több érték összegzésével számíthatja ki.

Az első a lejtő hossza az eresztől a gerincig, vagyis alulról a lejtő tetejéig mérve. A második az eresz túlnyúlásának hossza 0,05 méter, amelyet úgy számoltak, hogy megakadályozzák a nedvesség bejutását a tetőfedő lemezek alá. A harmadik a lapok függőleges átfedésének hossza 0,15 méternél. Ha két vagy több lap van egy sorban, akkor minden következő lap az alsó lapra kerül, és egymásba illeszkedik a “zár” helyén, és erős, szoros és egyenletes kapcsolatot hoz létre.

A fémlapok kiválasztásakor ne feledje, hogy nem ajánlott 4-4,5 méternél hosszabb lapokat venni, mert költséges és meglehetősen fáradságos, kellemetlenségek merülnek fel az anyag tetőre történő be- és kirakásakor, valamint emelésénél. egy hosszú lap karcolódhat, hajlítható és deformálódhat. Nagyon hosszú fémlapok használata esetén jobb darabokra vágni őket, amelyeket 150 milliméteres átfedéssel kell lefektetni..

A fémcsempéket az építési előírásoknak megfelelően fűtetlen helyiségben kell tárolni, ahol meg kell védeni az időjárási tényezőket – esőt és közvetlen napfényt. A gyári csomagolással ellátott profilokat sík platformra kell fektetni, 20 cm vastag rudakat támasztva, 50 cm -es lépésekben. Ha 1 hónapnál hosszabb ideig kívánja tárolni az anyagot, csomagolja ki a fémcsempét, és rakja össze akár 70 centiméter magas halomba..

A szarufa rendszer építése

A szarufa rendszer elemeinek kiszámítását a tetőtervezés szakaszában kell elvégezni. Figyelembe kell venni a tető alakjának, a szél- és hóterhelésnek a régió sajátosságait. A szarufák lépcsőjének és szakaszának kiszámításakor hibák esetén a tető idővel megereszkedhet, és repedések is megjelenhetnek. A szarufák lépése a fémcsempe alatt 600-900 milliméter legyen. Ha ezt a mutatót növelik, akkor ajánlott nagy keresztmetszetű táblák (láda) használata. Általában 100 vagy 150 x 50 milliméter keresztmetszetű szarufákat szokás használni..

Ha a tető szigetelését tervezi, célszerű további vízszintes szellőzést felszerelni a szarufák között. Ugyanis a szarufák oldalán fúrjon lyukakat a tető teteje közelében, amelyek átmérője 2-2,5 centiméter, 30 centiméterenként. Ezt követően a faanyagokat tűzoltó és antiszeptikus impregnálással kell kezelni..

Mielőtt saját kezével lefedné a tetőt fémcserepekkel, ajánlott minden lejtő hosszát átlósan ellenőrizni, mivel a tetőnek megfelelő téglalap alakúnak kell lennie. Ezután ellenőrizze a párkány, a gerinc, a sík és a lejtés töréseinek vízszintességét. Ha hibák vannak, egyengesse a felületet.

Fémcserép tetőburkolatként történő kiválasztásakor a tető minimális dőlésszögének el kell érnie a 14 fokot, ami biztosítja az elfogadható vízleeresztést, maga a tető nem halmoz fel nedvességet és szivárog a jövőben. Ügyeljen arra, hogy az eresz deszkát a szarufaszárakba fűrészelt hornyokba helyezze, hogy nagyobb merevséget biztosítson az ereszcsatornák rögzítésére szolgáló szerkezethez.

A fémlemezek beszerelésére vonatkozó számos utasításban ajánlott elülső szalag felszerelése is. Az elülső tábla a szarufák végéhez van rögzítve a további védelem érdekében. Az eresz túlnyúlásainak reszelését hullámlemez, iparvágány vagy vázszerkezet segítségével végezzük, korábban speciális ládát készítve. Ha perforáció nélküli soffitteket használnak reszelésként, akkor szellőző réseket kell hagyni, hogy biztosítsák a szabad levegőt a tető alatti térbe..

Az ereszcsatornákat közvetlenül a fémcsempe rögzítése előtt kell felszerelni. A legjobb, ha hosszú horgokat használ a nagyobb szerkezeti szilárdság érdekében. Szerelje fel az ereszcsatorna -tartókat az ereszre úgy, hogy kivágja a horog „lábának” hornyait. Rögzítse a kampókat önmetsző csavarokkal. Az ereszcsatorna -tartók dőlése általában megegyezik a szarufák magasságával. A fém tetőfedéshez szokásos rövid horgokat használni..

Vízszigetelés és szellőzés elrendezése

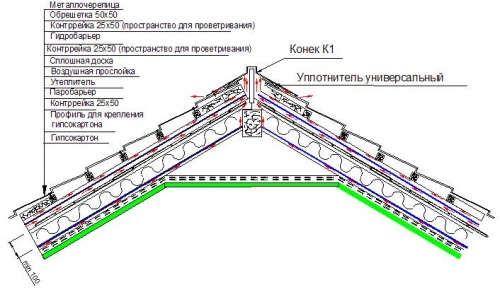

A nedvesség ellenjavallt minden tetőfedő pite esetében, és minimális behatolása a tető alatti térbe, mivel a szarufa rendszer rothadásához és repedéséhez, valamint a fémlemezek korróziójához vezet. Az ilyen negatív tényezők elkerülhetők, ha megfelelő vastagságú szigetelést választ a tetőhöz, védi azt a páralecsapódás hatásaitól vízszigetelő fóliával és a nedvességtől a párazáró segítségével, valamint gondoskodik a padló természetes szellőzéséről. tér..

A fémcserepekből készült tető megfelelő szellőzésének megszervezéséhez ki kell számítani a szellőzőrések területét, a szellőzőrések teljes helyének és a tető 1-100 közötti arányának megfelelően. hogy szellőzőréseket kell elhelyezni a vízszigetelés és a tető között, hő- és vízszigetelés a légáramlás érdekében, a gerincen és a párkányszegélyben a légáramlás érdekében.

A fém tetőfedések vízszigeteléséhez szokás vízszigetelő és kondenzációmentes fóliákat, valamint szuperdiffúziós membránokat használni. A fémtető alá kategorikusan nem érdemes bitumenes vízszigetelést fektetni! A vízszigetelő anyagot úgy kell elhelyezni, hogy a levegő akadálytalanul áramoljon az ereszről a tető gerinc alatt és a legmagasabb helyre telepített szellőzőnyílásokon keresztül.

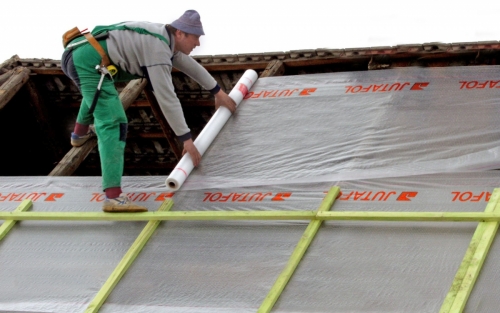

Helyezze a vízszigetelő réteget vízszintesen a gerinc és a párkány közé, 15 centiméteres átfedéssel, a szarufa rendszer tetejére. A párkányokból kell kiindulni. Helyezze az anyagot enyhén lazán a szarufák lábai közé, 20-25 milliméterre, hogy elkerülje a film szakadását hideg időben. Ennek az anyagnak a rögzítése a szarufarácsok mentén elhelyezett fa lécekkel végezhető el. Helyezze a párazáró fóliát átfedéssel a szigetelés alá, és ragasztószalaggal kösse össze a darabokat.

Fémcsempék esztergájának felállítása

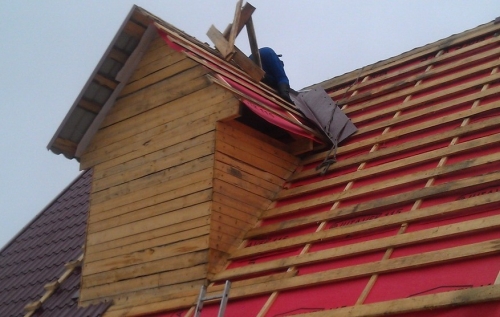

A fém tetőfedéshez egy lécezés szükséges. Ehhez olyan rudakat használnak, amelyek keresztmetszete 5 x 5 cm, és a táblákat, amelyek mérete 3,2 x 10 cm. Először is szögesse le a leeső rudakat a gerincről a párkányra a szarufákhoz a vízszigetelő fólia mentén. Vízszintes irányban burkolólapokat rögzítenek hozzájuk. Az első közülük a párkányból 1-1,5 centiméter vastagabb legyen, mint a többi – 5 x 10 centiméter.

A táblákat az ilyen távolságoknak megfelelően kell rögzíteni: az első tábla elejétől a következő közepéig 28 centiméternek kell lennie, a fennmaradó táblák közepe között – 35 centiméter. Javasoljuk, hogy az első táblától 5 soronként ellenőrizze a burkoló lépést. Az önálló fémcsempe nem könnyű. És ha hibázik a párkánylap vízszintességével, akkor újra meg kell szakítania az egész ládát.

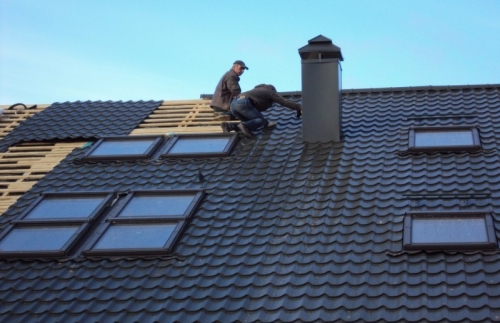

A tetőablakok, a kéménycsatornák közelében és a völgyekben folyamatos ládát kell készíteni, és a gerinc szalagjaihoz két további ütközőszalagot kell szegezni, amelyek mérete 150 x 25 milliméter, 300 milliméter felett. Ha a völgy szöge majdnem lapos, érdemes további réteg vízszigetelő anyagot fektetni. Az Endova önmetsző csavarokkal van rögzítve a ládához 300 milliméteres lépéssel. A völgy alsó szélét az eresz deszka tetejére kell fektetni. Az átfedésnek legalább 100 milliméternek kell lennie a völgyek vízszintes csomópontjában.

A kéményben hornyot kell készíteni (szigorúan tilos a falazat varrataiba hornyolni) legalább 15 milliméteres mélységben, és 50 mm -rel vízállóvá kell tenni a csövet, ragasztószalaggal rögzítve a vágást. A külső ütközőszalagok a csőre kerülnek, és a felső részt a horonyba vezetik. Ezt a helyet kiváló minőségű hőálló tömítőanyaggal kell lezárni. Ezenkívül ebben a szakaszban helyet kell biztosítani a tető átjáró elemeinek elrendezéséhez – szellőzés és antenna kimenetek.

Fémlemezek rögzítése

Tehát elérkeztünk a fő kérdéshez, hogyan kell megfelelően lefedni a tetőt fémcserepekkel. Függetlenül attól, hogy a fém csempe tartós anyag, érdemes betartani néhány szabályt, amikor vele dolgozik. A fémlapok lerakásának folyamata a talajon kezdődik, ki kell csomagolni és ki kell rakni a lapokat minden egyes lejtőre szánt cölöpökbe. Ne vegyen lepedőt puszta kézzel, viseljen védőkesztyűt.

A fémcserepekből készült tető elrendezésének technológiája lehetővé teszi a lemezek összevágását a létesítményben. Azonban nem vághatja le a lapokat darálóval, mivel a védő polimer réteg megsérülhet. A vágáshoz használjon elektromos rágót vagy fémnyírót. Mielőtt elkezdené a vágást, gyakoroljon külön darabon, mivel nehezebb vágni a fémlapokat, mint a hagyományos acéllemezeket..

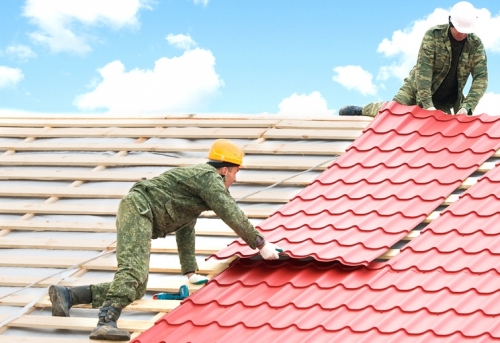

Amikor fémcserepet emel a tetőhöz, fontos, hogy ne karcolja meg. Fogja meg az anyaglapot, amikor átlép a bélyegzővonal peremén, és emelje fel a tetőre a deszkasínek segítségével. Nem ajánlott hosszú lapokat a széleknél fogva emelni, mert a lap meghajolhat. Ezenkívül ne töltsön be egyszerre több lapot. Ne feledje, hogy puha talpú cipőt használ a lapok navigálásához. Ne a hullám gerincére lépjen, hanem csak a lábujjaira. Helyezze a lábát a rámpával párhuzamosan.

A lapok egymásra helyezésének iránya nincs semmihez kötve, ezért balról jobbra vagy jobbról balra is elvégezhető. A fémlapok balról jobbra történő beszerelésének kiválasztásakor emelni kell a lap szélét, és a következő lap szélét alá kell helyezni. Ennek eredményeként a legkülső lap az előzőre, vagy inkább annak keresztirányú hullámára fog támaszkodni, ami megakadályozza a lapok csúszását. Nyeregtetős tetőknél a lapok felszerelése a végétől kezdődik, csípőtetőkön pedig csípőtől. Igazítsa a lapokat a párkányokhoz. Ha hosszú lapokkal kezdi, sokkal könnyebb lesz igazítani őket..

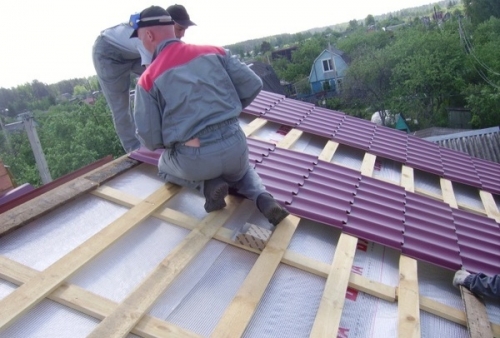

Amikor az anyagot egy sorba fekteti, az első lapot a ládára kell helyezni, ideiglenesen egy önmetsző csavarral rögzítve. Ezután fektesse le a következő lapot, igazodva az elsőhöz, és rögzítse őket. Győződjön meg arról, hogy minden lap szorosan és helyesen illeszkedik geometriai helyzetből egymáshoz. Végezze el a fémlapok felszerelését, az ereszről a gerincre haladva. Ezt követően rögzítse az összes lapot a ládához, és a sor utolsó lapja csak a következő blokk igazítása után kerül a ládához..

Amikor több sorban jobbról balra fektet fémlemezeket, fektesse le az első lapot, igazítva a végét és a párkányt, majd tegye rá az első második lapot, és ideiglenesen rögzítse egy önmetsző csavarral a közepén a gerinc gerincén, igazítsa össze a lapokat, és rögzítse őket önmetsző csavarokkal. Ezután le kell fektetni a harmadik lapot az első bal oldalára, rögzíteni kell a lapokat, és a negyedik lapot a harmadik fölé kell helyezni. Igazítsa a teljes tömböt a vég és a karnis mentén, majd végül rögzítse a fémlemezeket a ládahoz.

Amikor az anyagot háromszög alakú lejtőn fekteti, a telepítés megkezdése előtt jelölje meg a lejtő közepét, és rajzoljon egy tengelyt ezen a középponton keresztül. Ezután ugyanazt a tengelyt kell megjelölni a lapon, és a lapra és lejtőre rajzolt tengelyek vonalait egyesíteni. Rögzítse a lapot a gerincen egy önmetsző csavarral. Mindkét oldalán folytassa a telepítést a korábbi verziókban leírt elvek szerint..

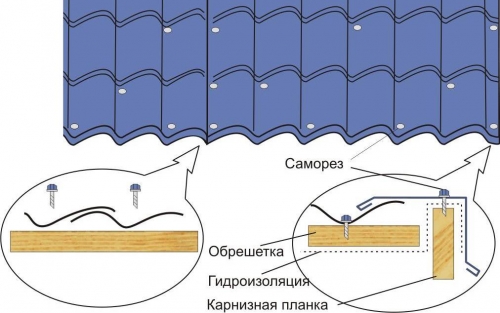

A fémlapok lapjai egymáshoz vannak rögzítve, párkányok, végek és láda. Először három vagy négy lapot rögzítenek egymáshoz az illesztéseknél, majd egy csavarral rögzítik a helyükön, szigorúan igazítják a karnis mentén, és csak ezután rögzítik a lapokat a láda számára. A tetőfedő lemezeket két önmetsző csavarral rögzítik a ládához – a gerinc közelében és a párkánynál. Folytassa a bevonat felszerelését ugyanígy. A fémlap cseréjének befejezése után puha kefével távolítsa el a forgácsot a fúrástól, és szükség esetén érintse meg a felületet.

Vég- és gerinccsík

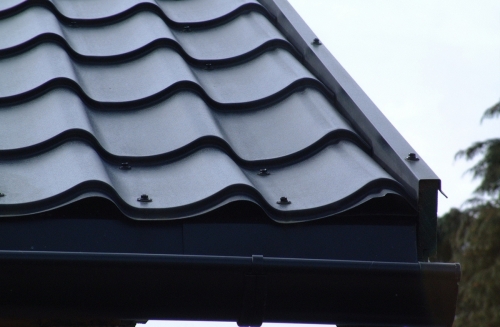

A fém csempe védelme érdekében a szél emelőerejétől és a rögzítés lazításának folyamatától véglemezre van szükség. Ezenkívül védőelemként szolgál a szerkezet nedvességgel szemben. A véglemez az ereszről a gerinc felé van felszerelve, a felesleget a gerincen levágják. Rögzítse ezt a rudat a véglemezhez önmetsző csavarokkal 500-600 milliméterenként

A magasságkülönbség miatt a véglemez szorosan a fémlemezekhez van nyomva, ezáltal kiküszöbölheti az ugrálást és a zajt a széllökések során. A végszalagok átfedésének legfeljebb 100 milliméternek kell lennie. A végszalag tetején feltétlenül vízszigetelő réteget kell fektetni, amely lefedi a vízszigetelő anyag szélét. Ezenkívül egy ilyen rúdnak le kell fednie a hullám felső gerincét, hogy megvédje a fémcsempét a víz behatolásától.

A tető alatti tér megfelelő szellőzése érdekében a levegőnek szabadon kell áramolnia a gerincre az ereszről és ki a gerinc tömítés lyukain keresztül. Helyezze a vízszigetelést a szilárd ládara úgy, hogy legalább 150 milliméterrel átfedje a vízszigetelő anyag alsó rétegét a széleken.

A gerincet a gerinc öncsavarjaival rögzítik a ládához mindkét oldalon a fémcserép hullám felső gerincén. A tömítést a tetőre szerelés előtt rögzítik a gerinchez, miután eltávolították róla a védőfóliát.

Felső völgy és támasztólécek

A felső végcsík szükséges a nedvesség elvezetéséhez a tető belső sarkából, amely két lejtő találkozásánál található. Önvágó csavarokkal rögzítik a völgyet, hogy ne menjenek át, és ne károsítsák a vízszigetelést. Ne feledje, hogy a zsindely és a felső völgy közé önbővülő tömítést kell elhelyezni..

Szükséges továbbá szellőző réseket hagyni a völgy deszkái között, körülbelül 20 milliméter méretűek, és a deszkák lerakásakor 200 mm átfedést kell készíteni az illesztéseknél. A völgy saroklemezének legalább 250 milliméterrel át kell fednie a tetőlemezt..

Különleges csíkokat kell felszerelni a tetőtörésekre, és amikor a tetőfedés a fal mellett van. A tető törése fordított és egyenes. Javasolt a folyamatos vízszigetelés megfigyelése a törések helyén. A meredekség egyenes hajlítású léceinek a lehető legközelebb kell lenniük egymáshoz. A lejtők törését lefedő fémlemeznek kissé ki kell nyúlnia a tetőtörés fölé, és így be kell fednie.

A tető lejtésének fordított törése esetén a falhoz tartozó ütközőt párosító elemként használhatja úgy, hogy a hengerelt oldallal az alsó lejtőn helyezi el. A tető falhoz való csatlakoztatása ugyanazon elv szerint történik, mint a csőhöz való csatlakozás. A vízszigetelést kiveszik, és a falhoz emelik, legalább 50 milliméterrel a horonyhoz. Az ütközéstől függően – a fal végéhez vagy oldalához használjon univerzális vagy profiltömítést.

Ereszcsatornák és hótartók rögzítése

Hosszú horgokat szerelnek fel az ereszre vagy a szarufákra, mielőtt a régi tetőt fémcserepekkel fedik le. A jobb vízáramlás érdekében a vályú szögének lineáris méterenként legalább 5 milliméternek kell lennie. Szokás a horgokat függőleges eltolással felszerelni. Az ereszcsatorna horogba való behelyezéséhez a kifolyót úgy kell behelyezni a csatornába, hogy a kifolyó a göndör belsejében legyen.

Ezután rögzítse az ereszcsatorna másik szélét egy fedőlemez -rögzítővel. Ugyanakkor az ereszcsatorna külső szélének 6 milliméterrel alacsonyabbnak kell lennie a belső szélénél, hogy ne kerüljön víz a homlokzatba erős felhőszakadás esetén. A fémcsempe széle folytatásának 50 milliméterrel le kell akasztania az ereszcsatornát. Az ereszcsatorna csatlakoztatása egy másik csatorna sarkához vagy a következő ereszcsatornához egy speciális csatlakozó segítségével végezhető el.

Az ereszcsatlakozó speciális gumi tömítéssel van ellátva, amely biztosítja a szoros kapcsolatot a két ereszcsatorna között és kompenzálja a hőtágulást. A lefolyócsőnek olyan hosszúnak kell lennie, hogy a leeresztő könyök körülbelül 200 milliméterre legyen a talajtól vagy nedvességálló talptól, mivel a víz túl magas magasságban fröccsen. A víz elvezetésének megszervezéséhez viharcsatornát kell felszerelni.

Feltétlenül fel kell szerelni a hótartókat a fémcserepekből készült tetőre, mert ezeknek a termékeknek köszönhetően a hó nem esik a fejére, és nem karcolja meg a tetőfedő anyagot, amikor leesik. A hótartókat a fémcserép második keresztirányú lépcsője alatt rögzítik a párkánnyal párhuzamosan. A hullám talaja alá vannak felszerelve a korábban rögzített rudakban. A hótartó alsó széle minden második hullámon felülről van rögzítve. Hosszú lejtők esetén ajánlott a hóvédőket több sorban felszerelni..

Villámhárító és a tető földelése

A villámhárító és a szélkakas beszereléséhez készítsen elő egy fém konzolt, iránytűt, fémcsavarokat és egy csavarkulcsot. A szélvédő felszerelhető a gerincre, a tetővégre vagy a toronyra. Biztonsági okokból a fémtetőt földelni kell. Ez azért történik, hogy megvédje a tetőfedő anyagot a sérülésektől, amikor villám csap a tetőre, és megvédje a ház lakóit. Egy ilyen rendszer egy levezetőből, egy földelő elektródából és egy villámhárítóból áll.

A villámhárítót a tető legmagasabb pontján, fa támaszok segítségével szerelik fel. A levezető a villámhárítóhoz van rögzítve, és leereszkedik a láda mentén a csempe alatt. A villámhárítóhoz hegesztik, és ahol érintkezik a fémlemezekkel, eltávolítják a védőbevonatot vagy a lakkréteget. A pontok nagyobb érintkezése érdekében érdemes egy ilyen huzalt több lapra elágazni, hogy a villám gyorsan megtalálja a minimális ellenállás útját.

Ezután a levezető vezetőt a lakóépület fala mentén végzik, és a földelő elektródához csatlakoztatják. Ajánlatos a levezető vezetése a bejárattal szemben lévő fal mentén. A tető földelésének felszereléséhez 1,5 méter mély lyukat kell ásni, meg kell tölteni 10 centiméteres homokréteggel, meg kell tölteni vízzel, le kell engedni a földelő elektródát, meg kell tölteni a lyukat talajjal és vízzel.

Most megtanulta, mennyibe kerül a tető fémlemezekkel való lefedése, és hogyan kell helyesen csinálni. De ez még nem minden! Minden szellőző vagy antenna kimenethez további elemek tartoznak. Először is rögzítse az átjáróelem vagy a szellőzőnyílás sablonját a fémtetőre, és karikázza körbe a kontúr mentén. Ezután lyukat kell vágni a kapott vonal mentén. A kimenetek és járatok speciális önmetsző csavarokkal vannak rögzítve a fémprofilhoz.
