Hogyan lehet szellőztetni az alagsorban

A magánház mikroklímáját és kényelmes életét nagymértékben befolyásolja minden helyiség jól megtervezett szellőzése, és különösen az alagsor megfelelő szellőztetése. A jó szellőzés a ház alagsorában megszabadul a felesleges nedvességtől, megakadályozza a gombák, penész megjelenését és jelentősen meghosszabbítja a ház élettartamát. Egy magánház építésekor sokan túl kevés figyelmet fordítanak az alagsori szellőzésre, hivatkozva a kérdés összetettségére vagy a szükséges készségek hiányára, és csak a szükséges minimumot próbálják biztosítani. Valójában meglehetősen egyszerű létrehozni az alagsori szellőzést, csak egy kis vágyra, készségre van szükség a szerszám kezelésében és a szellőzés működésének megértésében..

Alagsori szellőztető berendezés

Valójában a szellőzés olyan csövek vagy tengelyek rendszere, amelyek a ház normál páratartalmát, hőmérsékletét és légcseréjét biztosítják. A magánház alagsorának szellőztetése kényszeríthető, és egy szellőzőcsatorna -hálózatból áll, szívószerkezettel és elszívó ventilátorral, vagy lehet természetes, és ellátó- és kipufogócsőből áll. Az alagsor megfelelő szellőztetésével kapcsolatos kérdések megválaszolásához, és a két típus közül melyiket válassza, tudnia kell mindegyik előnyeiről és hátrányairól, valamint a tervezési jellemzőkről.

A kényszerített szellőztetés alkalmas nagy területű házakhoz, ahol a pincén kívül szükség van a lakóterek szellőzésére is. Az ilyen szellőzés sok elemből áll, és nem sokan engedhetik meg maguknak a vásárlás és a telepítés költségeit..

A kényszerített szellőzés elve az alábbiak. A kívülről jövő levegőt ventilátor segítségével fújják a rendszerbe, ahol szükség esetén leszűrik, felmelegítik vagy lehűtik, majd ugyanazon ventilátorok segítségével tovább szállítják a szellőzőcsatornákon keresztül a helyiségek.

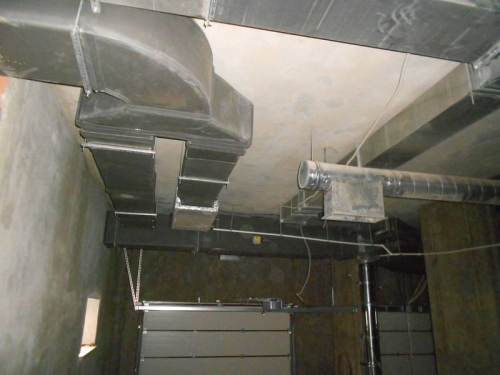

Kényszerített szellőzés az alagsorban: fotó

Az alagsor kényszerített szellőztető rendszere a következő elemekből áll:

• szellőzőcsatornák;
• kemence vagy légkondicionáló fúvóblokkja;
• levegőkivezető nyílás;
• légbeömlő;
• légellátó diffúzorok;
• flow póló.

A kényszerített szellőzés fő hátrányai a magas költségek és a telepítés összetettsége. Az előnyök között meg kell említeni a külső időjárási körülményektől való függetlenséget, az állítható és kiváló minőségű légcserét.

Az alagsor kényszerített természetes szellőztetésével ellentétben csak két fő elemből áll: ellátó- és kipufogócsövekből. A természetes szellőztetés már régóta ismert, és egyszerűsége miatt még mindig népszerű, és elrendezéséhez nincs szükség nagy pénzügyi költségekre..

Hogyan működik a természetes szellőzés a pincében és kívül lévő hőmérsékletkülönbségen alapul, ami légmozgást eredményez. Ennek az egyszerű természeti jelenségnek köszönhetően az alagsori levegő az utcára kerül, és az utcáról friss levegő jut be. Sajnos a természetes szellőzés merülési erejét erősen befolyásolja a szél, ami egyszerre fokozhatja és gyengítheti a huzatot..

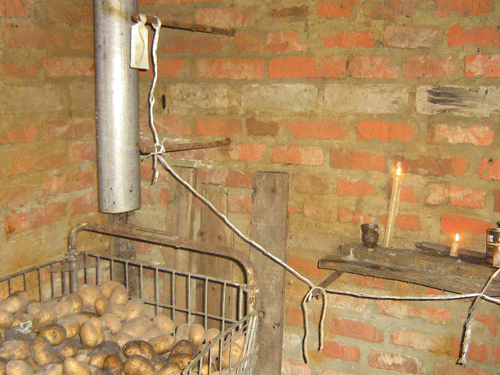

Természetes szellőzés az alagsorban: fotó

Az alagsori szellőzőrendszer természetesen a következő elemekből áll:

• ellátási csatorna;
• kipufogócsatorna;
• füstök.

A természetes szellőzés előnyei az elrendezés egyszerűsége és az alacsony pénzügyi költségek. A mínuszok közül meg kell jegyezni, hogy nincs megfelelő minőségű légcsere, és erős a természeti tényezőktől való függés. Az alábbi táblázat összehasonlítja ezt a két típusú szellőzőrendszert.

Asztal 1. A természetes és kényszerített szellőzés összehasonlító jellemzői

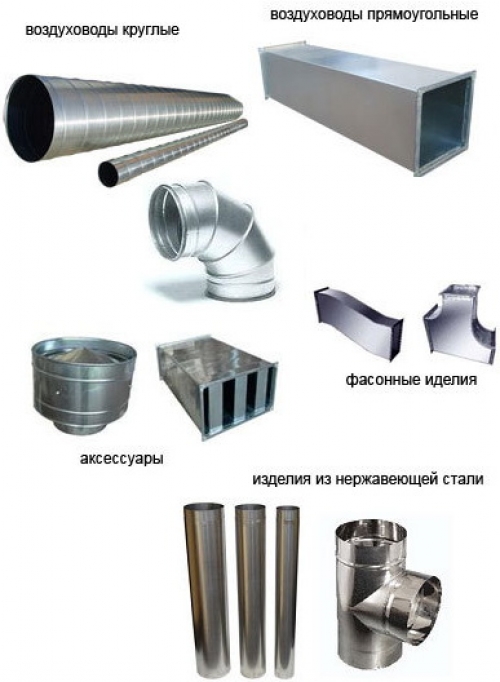

A különböző anyagokból készült csövek ma a piacon vannak. A leggyakrabban használt csövek PVC és horganyzott fémlemez. A PVC csövek használata nagyon népszerűvé vált azok körében, akik hozzászoktak ahhoz, hogy mindent saját kezűleg végezzenek. Ez a népszerűség a könnyű telepítésnek köszönhető..

A PVC -vel ellentétben a fém szellőzőcsatornák bizonyos ügyességet és készségeket igényelnek, ugyanakkor megbízhatóságuk nagyságrenddel magasabb lesz. Ezen anyagok kiválasztása teljes mértékben a személyes kívánságoktól és pénzügyi lehetőségektől függ..

Hogyan lehet szellőztetni az alagsorban

Amint azt korábban említettük, a szellőzés típusának megválasztása az alagsor méretétől függ. Az 50 m2 feletti nagy pincékhez ajánlott kényszerített szellőzést felszerelni. Az 50 m2 -es pincék természetes szellőzéssel tökéletesen szellőztethetők. A szellőzés elrendezésének fontos pontja az elhelyezés előre történő megtervezése, még a ház tervezési szakaszában is. Ez nagyban megkönnyíti az összeszerelést. Természetesen szellőzést végezhet egy már épített, pincés házban. Ebben az esetben készen kell állnia a nagy mennyiségű összetett és időigényes munkára, speciális berendezések segítségével lyukak és csatornák fúrására az alapzatban, az alagsorban és a mennyezeten, hogy szellőzőcsatornákat hozzon létre.

Természetes szellőzés kialakítása

Ideális esetben, mielőtt az alagsorban szellőzést rendezne, a ház tervezési szakaszában el kell készítenie egy szellőztetési sémát. Figyelembe kell venni a helyiség térfogatát és a szellőzőcsatornák teljesítményét. A befúvó és elszívó szellőzési rendszerhez különösen sok nem szükséges. Csak jelölje meg a kipufogó- és tápcsövek felszerelési helyét, valamint adja meg azok átmérőjét. A csöveket a helyiség ellentétes sarkában kell elhelyezni.

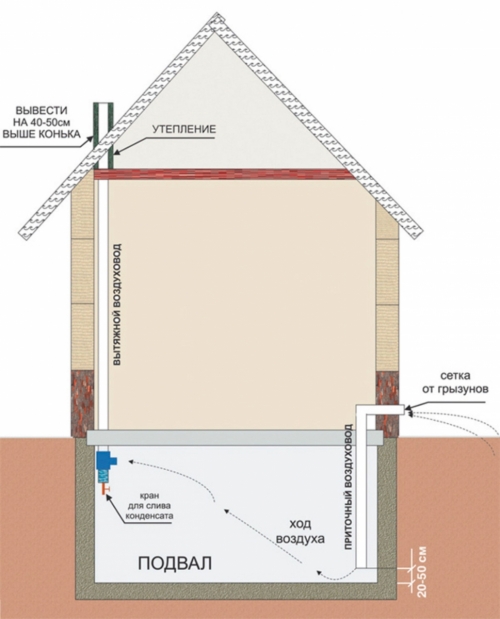

Az alagsori szellőztetési rendszer természetes módon: fotó

A kémény nyílását a mennyezet alá kell helyezni, és maga a kémény 40-50 cm-rel a ház teteje gerincének fölé kerül. A tápcsövet teljesen az alagsorban kell elhelyezni úgy, hogy annak széle 40-50 cm-rel magasabb legyen a padló szintjétől, a bemenet pedig 40-50 cm-rel a talajszint felett legyen. A csövek átmérője befolyásolja az áthaladó levegő mennyiségét, magasságuk pedig a mozgás sebességét. Sajnos a természetes szellőzés nagymértékben függ a természeti tényezőktől, így szinte lehetetlen pontos számításokat végezni. Az ajánlott csőátmérő 40 cm -es helyiség esetén 12 cm, miközben óránként körülbelül két alagsor térfogatú légcserét lehet elérni. De jobb nagyobb átmérőjű csöveket használni, ez némileg csökkenti a természetes tényezőktől való függést, és növeli a helyiség levegőcseréjének sebességét..

Az alagsor természetes szellőzésének létrehozásához saját kezével minimális mennyiségű anyagra lesz szüksége. Alapvetően ezek fém vagy műanyag csövek és terelőelemek, valamint csőbilincsek lesznek. Ha az alagsor szellőztetését a ház építésének szakaszában végzik, akkor nem lesz különleges probléma. Csak a szükséges átmérőjű lyukakat kell létrehoznia a ház szerkezetében. Ezután szereljen be csöveket, és rögzítse őket belül poliuretánhabbal vagy cement-homok habarccsal. De ha szellőztetést kell végeznie egy már épített házban, akkor először át kell törnie a csövek felszerelésére szolgáló csatornákat. A legegyszerűbb megoldás az lenne, ha részben kiásnák az alapot, lyukasztanának benne csatornákat, majd csöveket szerelnének belé és ott rögzítenék. Ebben az esetben a kipufogócsövet a tető szintje felett eltávolítják, a lyukakban dübelekkel rögzített bilincsekkel rögzítik a falhoz, felülről pedig egy levezetővel zárják le, amely védi a csapadék bejutását. Az ellátócsövet csak részben hozzák ki az utcára, felülről fémhálóval és terelővel védve. A tápvezeték belsejében bilincsekkel van rögzítve a falhoz.

Fontos! A kondenzvíz felhalmozódhat a tápvezetékben, ezért a végén egy speciális nedvességgyűjtő van felszerelve, amelynek csapja a felesleget elvezeti.

Kényszerített szellőzés létrehozása

Akárcsak a természetes be- és elszívás esetén, a kényszerhuzatot is előzetesen elő kell készíteni. A projektnek tartalmaznia kell a helyiség légcseréjének óránkénti sebességére és térfogatára vonatkozó számításokat. A légcserét 2 m3 / 1 m2 terület / óra áramlási sebesség alapján kell kiszámítani. A szoba térfogatát megszorozva a légcsere sebességével megkapjuk a szükséges ventilátor teljesítményt. A ventilátor kiválasztásának másik paramétere a légcsatorna nyomásvesztesége, ezért jobb, ha egy ventilátort válasszon, hogy minimális legyen a rendszer vesztesége. Az egyértelműség kedvéért vegyünk egy példát egy 100 m3 térfogatú helyiségre. A szellőzőcsatorna hossza 10 m, átmérője 100 mm.

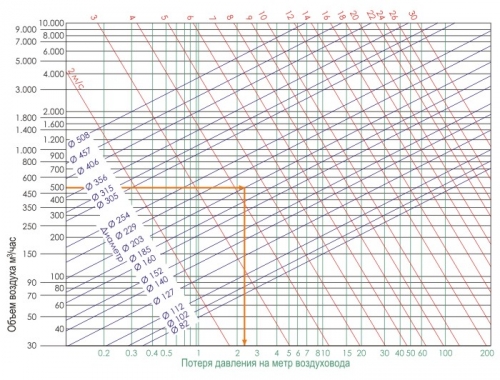

2. táblázat. A légcsatorna 1 m -es nyomásveszteségének kiszámítása

A ventilátor teljesítménye 100 * 2 = 200 m3 / h lesz. A fenti ábrán találjuk a metszéspontot vízszintesen 200 m3 / h -nál és átlósan (csatornaátmérő 100 mm.). Ha leengedjük az egyenest a függőleges irányba, akkor 1 m nyomásveszteséget kapunk, és 8 Pa lesz. A teljes légcsatorna vesztesége 8 Pa * 10 m = 80 Pa lesz. Most már csak egy ventilátort kell találni, amely 80 Pa nyomásveszteség mellett 200 m3 / h teljesítményű lesz..

Amint azt korábban említettük, tanácsos kényszerített szellőztetést felszerelni a nagy területű házakban, amelyek egyetlen központi szellőztető rendszert igényelnek, és az alagsori szellőzés csak egy része lesz. A számításokhoz és egy ilyen projekt létrehozásához speciális ismeretekre van szükség, ezért jobb lenne szakemberek segítségét kérni. Természetesen kényszerített szellőzést csak az alagsorban lehet megszervezni, és ez önállóan is megoldható..

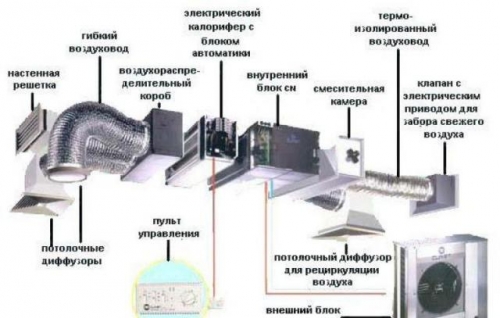

Alagsori kényszerített szellőztetési séma: fotó

Fontos! Ha csak egy pince szellőzését kívánja biztosítani, ki lehet zárni a rendszerből olyan elemeket, mint a kemence vagy a légkondicionáló fúvóblokkja. Ennek az elemnek a eltávolítása vagy elhagyása az alagsori szellőzés követelményeitől és az alagsor rendeltetésszerű használatától függ.

A kényszerített szellőztetésű légcsatornák felszerelése nem sokban különbözik a természetes telepítéstől, és hogyan történik ez, olvasható fent. A fő különbség a következő pontokban rejlik. Először is, a kipufogó- és tápcsövek 50 cm -rel a talaj felett helyezhetők el. Másodszor, a ventilátorokat magukra a csövekre szerelik fel a helyiségben, az egyik a befúvó levegő, a második a kipufogó. Ez szükségessé teheti az injekciós blokkok felszerelését.

Videó: kényszerbetáplálás és elszívás

Amikor az alagsori szellőzést saját kezűleg hozza létre, számos tényezőt figyelembe kell vennie, kezdve a helyiség célzott működési körülményeitől a természeti adottságokig a ház építésének régiójában. A szellőzés elrendezése nem különösebben nehéz azok számára, akik hozzászoktak ahhoz, hogy mindent saját kezükkel végezzenek. A lényeg az, hogy minden munkát gondosan és sietség nélkül végezzen..
