Merülő szivattyú telepítése egy kútba

Teljes értékű vízellátó rendszer felszereléséhez egy vidéki házban vagy egy vidéki házban nem elegendő csak egy kút ásása jó vízzel, hanem meg kell szervezni ennek a víznek a házhoz vagy más helyekre történő szállítását. vízbevitelről. Ha a kút mélysége meghaladja a 8-10 m -t, és maga a kút a háztól távol van, a kút merülő szivattyúját használják a vízellátáshoz. Az ilyen egységek nyomás alatt 60-90 m magasságig vizet tudnak szállítani, sokkal kevesebb energiát fordítva erre, mint a felszíni szivattyúk. Továbbá a kutakba merülő szivattyúk vitathatatlan előnye a működésük viszonylagos csendje, csak a relé kattanását lehet hallani. Téli üzem közben a vízbe merített szivattyú védve van a fagytól, stabilabban és gördülékenyebben működik az év bármely szakában. A búvárszivattyú üzemeltetésekor a legfontosabb az, hogy válassza ki az Ön igényeinek megfelelő modellt, és helyesen szerelje be a szivattyút egy kútba, szilárdan rögzítve felfüggesztett állapotban, és vegye figyelembe néhány árnyalatot.

Merülő szivattyú kiválasztása egy kúthoz

A fő különbség a merülő szivattyú és a felszíni szivattyú között az, hogy a merülő szivattyú teljesen vízbe merítve működik, ami lehűti a motort és az egység karosszériáját. Amikor a kút vízszintje kritikus szintre csökken, a szivattyú kikapcsol, hogy elkerülje az úgynevezett “száraz futást”, és ne hevítse túl. A kutakban történő üzemeltetéshez kút- és fúrószivattyúk egyaránt használhatók. Szinte azonos módon vannak elrendezve, és csak alakban, méretben és árban különböznek egymástól. Egy merülő kút szivattyú esetében az ár valamivel alacsonyabb, mint egy mélylyukú szivattyú esetében. Ez főként annak köszönhető, hogy a fúrólyuk -szivattyú hosszúkás hengeres alakú és kis átmérőjű, így keskeny kútba meríthető. De egy kút számára ez inkább hátrány. A merülő szivattyú telepítéséhez van egy szabály, amely szerint a vízszint a szivattyú tetején és alján legalább 1 m legyen. Ha 90 cm hosszú fúrószivattyút használ, és a kút sekély, akkor szinte lehetetlen hogy eleget tegyen ennek a követelménynek. Mindenesetre, ha függőleges helyzetbe telepíti a szivattyút. Ennek ellenére a fúrólyuk -szivattyúkat még a kutaknál is gyakrabban használják a kutakban, egyszerűen a megfelelő méretek kiválasztásával.

Összesen többféle szivattyú használható a kutakban, ezek centrifugális, örvény, csavaros és vibrációs szivattyúk. Működési elvükben különböznek egymástól.

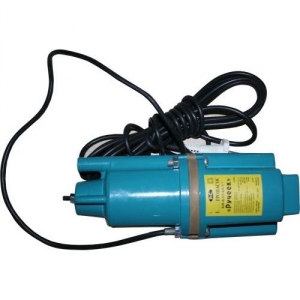

Rezgő szivattyúk kutakhoz

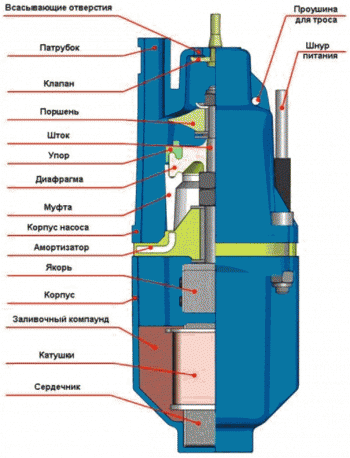

A fő különbség a vibrációs szivattyúk között az, hogy nincsenek forgó alkatrészek és elemek. A szivattyúház belsejében egy sebmag van. Amint áramot vezetnek a magra, elektromágneses mező keletkezik körülötte. Ez a mező vonzza magához a rudat, amely a dugattyúhoz van rögzítve. Ekkor vizet szívnak a bemeneti kamrába, mivel vákuum keletkezik benne. A másodperc töredéke után az elektromágneses mező eltűnik, az állomány visszatér eredeti helyére. Ebben a pillanatban a szivattyú bemeneti nyílásán lévő visszacsapó szelep bezáródik, és a dugattyúnyomás hatására a bemeneti kamrából a víz a dugattyú mögötti kamrába tolódik. Amikor legközelebb a dugattyúval ellátott rudat a maghoz vonzza, a dugattyú mögötti kamrából a víz a fogyasztóhoz vezető csővezetékbe kerül..

A rúd minden mozgása valójában rezgés, amelyből a szivattyúk neve származik – rezgés. Ezek a rezgések nem képesek ártani a kútnak, mivel nincsenek benne összeomló részek. De ha a kút futóhomokra épül, akkor nem ajánlott vibrációs szivattyúk használata, mivel ezek negatívan befolyásolják a törékeny talajokat. Továbbá, ha a szivattyú nem túl messze található a kút aljától, akkor nagy valószínűséggel rezgéseivel felemeli a finom poros homokrészecskéket az aljáról és beszívja azokat. Ennek eredményeképpen piszkos víz folyik a csapból. Más esetekben vibrációs szivattyúk biztonságosan felszerelhetők a kutakba.

A vibrációs szivattyúk olcsó kategória, ezért a nyári lakosok gyakran választják őket ideiglenes használatra. Vibráló merülő szivattyút gyárt Oroszországban, Ukrajnában, Fehéroroszországban és Kínában. A leggyakoribb modellek “Baba”, “Folyam”, “Brook-1”, “Aratás”, “Vízöntő”, “Nyári lakó” Egyéb. Az ilyen szivattyúk átlagos ára 50 USD..

A vibrációs szivattyúkat megbízhatónak tekintik, mert nincsenek olyan részek, amelyek túlmelegedhetnek a súrlódás miatt, forgó alkatrészek és csapágyak, amelyeket meg kell kenni. A centrifugális kútszivattyú azonban szilárdabb választás lenne..

Centrifugális szivattyúk kutakhoz

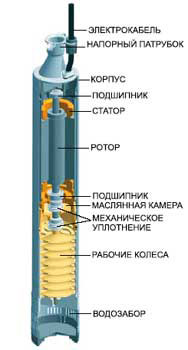

A centrifugálszivattyúk alapvetően eltérő szerkezetűek és más módon működnek. A szivattyúház belsejében van egy járókerék, amelyre a lapátok vannak rögzítve, amelyek a járókerék mozgása ellen görbülnek. Van benne egy motor is, amely tengely segítségével hajtja a járókereket. A járókerék forgásának eredményeként centrifugális erő keletkezik, amely vizet szív a szivattyúba, és a szivattyú kimenete felé tolja a csővezetékbe. A járókerék közepén csökkentett nyomás keletkezik, és közelebb a lapátok falához – a periférián – éppen ellenkezőleg, megnövekedett nyomás. E nyomáskülönbség hatására a vizet először a középpontba szivattyúzzák, majd felfelé irányítják a csővezetékhez.

A centrifugális merülő szivattyút csak teljesen vízbe merítve szabad üzemeltetni. Ne engedje a “száraz futást”. Ezenkívül a vízbe merítés hővédelem nemcsak a “száraz futás”, hanem a véletlen áramlökés vagy más vészhelyzet ellen is. Ezért a centrifugális merülő szivattyúk speciális automatikával vagy úszóval vannak felszerelve, amelyek a vízszint kritikus szintre történő csökkenését jelzik..

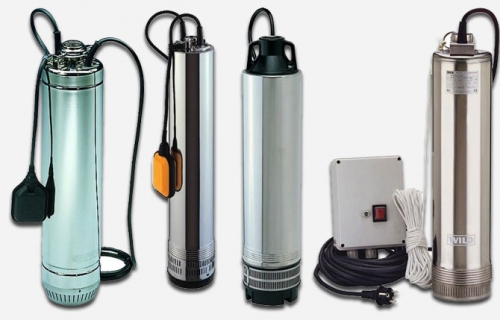

A merülő centrifugálszivattyúk háza műanyagból vagy rozsdamentes acélból készülhet. A drágább és tartósabb modellek a rozsdamentes acél szivattyúk. Nem félnek a csiszolószemcséktől, a homoktól és kiváló teljesítményjellemzőkkel rendelkeznek. Továbbá az ilyen szivattyúk előnye, hogy akár 185 g / m3 homoktartalmú vizet is képesek szivattyúzni..

A centrifugális merülő szivattyúk árkategóriája meglehetősen nagy: 80 USD -tól. 700 dollárig minőségtől és gyártótól függően. Merülő szivattyúkat gyárt Olaszországban, Németországban, Dániában, Kínában, Oroszországban és Ukrajnában. A legdrágább és legmegbízhatóbb szivattyúk olaszok Pedrollo és ZDS, Germán Wilo és dán Grundfos. Az olcsó, de jó minőségű egységeket a hazai gyártja Vízágyú. De hogy vásárol-e kínai gyártású szivattyút vagy sem, csak rajtad múlik. Talán van értelme háztartási szivattyút vásárolni, nem kevésbé megbízható.

Milyen teljesítményű merülő szivattyút válasszon

A szükséges szivattyúteljesítmény teljes mértékben a vízellátó rendszer vízáramlásától függ. A lakosság vízigényének meg kell egyeznie, vagy valamivel többnek kell lennie. A szükséges vízfogyasztást úgy határozhatja meg, hogy összegzi a különböző fogyasztók – például mosdó, konyhai mosogató, zuhanyzó és mosógép – fogyasztását. Először össze kell állítania egy listát az összes használt vízvezeték -szerelvényről, majd meg kell vizsgálnia a rajtuk átfolyó víz értékét az 1. táblázatban, és össze kell foglalnia.

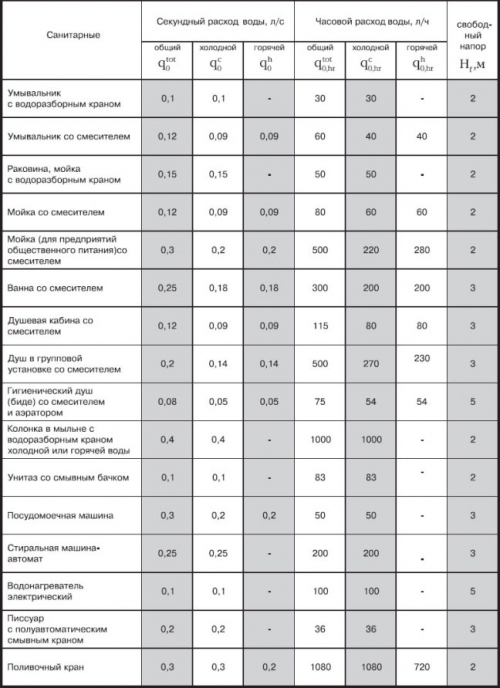

1. táblázat: Vízfogyasztás vízvezeték -szerelvényeken keresztül.

A következő lépés az időegységre jutó valós áramlási sebesség meghatározása. Végtére is, az összes vízvezeték -szerelvény egyidejű felvétele nem valószínű. Ezért a valós fogyasztás kevesebb lesz, ezt a 2. táblázatban tekinthetjük meg. Néha táblázatok helyett a valós fogyasztást úgy határozzák meg, hogy minden fogyasztó fogyasztását megszorozzák 0,6 – 0,8 -mal. Ez azt jelenti, hogy a vízvezeték -szerelvények 60-80% -a egyszerre fog működni. De ez a módszer nem teljesen helyes, különösen akkor, ha egy nagy kastély vízellátásáról van szó, ahol sok vízvezeték -berendezés található, de kevés lakos.

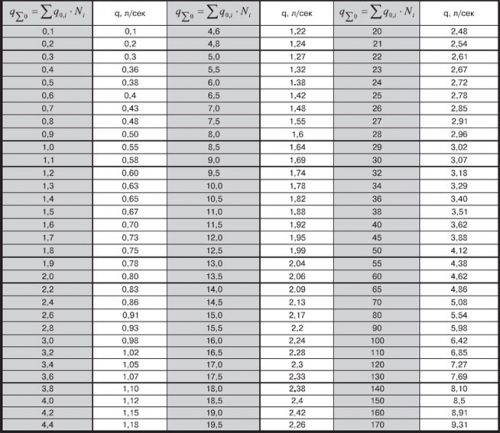

2. táblázat. Becsült vízfogyasztás.

A táblázatokban az adatok l / h -ban, a szivattyú jellemzőiben pedig leggyakrabban m3 / h -ban vannak feltüntetve, ezért a kapott értéket meg kell szorozni 3,6 -tal.

Példa a szivattyú teljesítményének kiszámítására:

Ha vannak ilyen vízvezeték -szerelvények a házban:

Elektromos vízmelegítő – 0,1 l / s;
Zuhany keverővel – 0,09 l / s;
Öntözőcsap – 0,3 l / s;
Mosogató a konyhában – 0,15 l / s;
Mosdó – 0,09 l / s;
WC -csésze – 0,1 l / s.

Összefoglaljuk a fogyasztói költségeket: 0,1 + 0,09 + 0,3 + 0,15 + 0,09 + 0,1 = 0,83 l / s.

A 0,83 l / s érték a 2. táblázat szerinti 0,48 l / s értéknek felel meg. Az értéket m3 / h -ban fordítjuk le: 0,48 * 3,6 = 1,73 m3 / h. Ha a szivattyú teljesítményét l / h -ban tüntettük fel, akkor 0,48 * 3600 = 1728 l / h≈1700 l / h.

A kutak merülő szivattyúinak teljes skálája közül megfelelő modelleket lehet megkülönböztetni Pedrollo 4SR 2m / 7 2 m3 / h kapacitással, 63 Aquarius NVP-0.32-63U 1,8 m3 / h kapacitással és kínai egységgel 80 Aquatica 96 (80 m) – 2 m3 / óra. A megfelelő szivattyú modelljének pontosabb meghatározása csak a nyomás kiszámítása után lehetséges..

A merülő szivattyú fejének meghatározása

A merülő szivattyú szükséges feje a kút mélységétől, a víztükörtől és a kút háztól való távolságától függ. A nyomás kiszámításához használja a következő képletet:

Htr – a kúthoz szükséges merülő szivattyúfej;

Hgeo – a kút mélysége és a vízellátó rendszer legmagasabb pontja közötti magasságkülönbség;

Hloss – a csővezetékben az összes nyomásveszteség összege, amelyet a víz súrlódása okoz a vízellátó anyagon, a forgó csomópontokban és a pólókban. Ezt a mutatót minden projekt esetében egyedileg számítják ki, amely figyelembe veszi a pólók számát, a csővezeték sarokelemeit és a cső anyagát. Nem fogunk túl sokat bajlódni, és egyszerűen 25% -ot adunk hozzá a veszteségekhez a számításokhoz..

Hfree – szabad fej szükséges a vízvezeték kényelmes használatához. Annak érdekében, hogy amikor kinyitja a csapot, normális nyomás legyen, és ne vékony áramlás. Ezt a mutatót általában 12 – 20 m -re veszik, a minimális megengedett érték 5 m.

Példa egy merülő szivattyú fejének kiszámítására:

Ha a házban a vízellátás így van elrendezve:

Kút mélysége – 10 m;
A kút vizének magassága 3 m -re a tetejétől;
A szivattyú merítési mélysége – 8,5 m;
A kút a háztól távol található – 10 m;
A ház kétszintes, a vízszolgáltatás a második emeletre 5 m.

Összesen, Hgeo = 8,5 + 5 = 13,5 m.

Számítsuk ki a veszteséget egy vízszintes csővezetékben a következőképpen: a vízszintes csővezeték minden 10 m -e után 1 m fej veszik el, és adjunk hozzá 20%-ot, azaz a fejveszteség egyenlő lesz:

Hloss = 1 + 2 = 3 m.

20 m -t veszünk.

Összes Htr = 13,5 + 3 + 20 = 36,5 m.

Következtetés: szükségünk van egy merülő szivattyúra, amelynek kapacitása legalább 1728 l / h, és 36-40 m fejes. Ezek a jellemzők a következő szivattyúknak felelnek meg: 63 Aquarius NVP-0.32-63U, 25 Sprut 90QJD 109-0,37, 80 Aquatica 96, 45 Pedrollo 4SR 2m / 7 és sokan mások. Szinte minden merülő szivattyú feje 40 m -nél nagyobb. Amint a felülvizsgálatok a kutak merülő szivattyúira mutatnak, a legjobb az olasz Pedrollo szivattyúkat használni, ezekben van a legalacsonyabb meghibásodási százalék.

A szivattyú méretei és egyéb szolgáltatások

Amikor egy merülő szivattyút választ egy kúthoz, ügyeljen annak méreteire. Általában a szivattyú átmérője nem számít, de a hossza jelentősen befolyásolja az üzemeltetés biztonságát. Például, ha kútunk a fenti példában leírt jellemzőkkel rendelkezik – a mélység 10 m, és a víz már 3 m -re indul a tetejétől, akkor bármilyen szivattyú használható benne, beleértve a hosszú merülő szivattyúkat is 90 cm hosszú és több. Végül is elegendő vízréteg lesz a szivattyú felett és alatt. Ha például kevés a víz a kútban, alulról felfelé a víz csak 1,5 m, akkor nem használhat hosszú szivattyúkat. Ilyen esetekben figyelni kell a merülő kút szivattyúkra..

A fúrásos szivattyúkhoz képest a merülő kút szivattyúk jobb hűtéssel rendelkeznek, és kevésbé érzékenyek a homokra és más szilárd anyagokra. Ezenkívül úszókapcsolókkal vannak felszerelve, amelyek megvédik az egységet a “száraz futástól”.

A kútba merülő szivattyúkban a vízbevezető nyílás az alján található, és van egy szűrő is, amely megvédi a benne lévő nagy szilárd részecskék bejutását. De vannak olyan modellek is, amelyek csöve szívja a vizet a felszíni vízrétegből; úszó szűrőt szerelnek rá, amelyet úszó tart. Ez a legkényelmesebb szivattyúzás egy kis vízzel rendelkező kút számára. Ezenkívül ez a mintavételi módszer megakadályozza azt a helyzetet, amikor homokot szívnak a kút aljáról..

Merülő szivattyú telepítése egy kútba

Miután megvásárolta a merülő szivattyút egy kúthoz, felmerül a kérdés, hogyan kell azt kútba telepíteni, és hogyan kell vezetni a vízellátó rendszert. Valójában ezek a feladatok nem olyan nehézek, bár vannak olyan árnyalatok, amelyeket be kell tartani. Jobb kettővel vagy akár hárommal felszerelni a szivattyút, kút a baj, sosem lehet tudni, hogy mi, és mindig lesz biztonsági háló.

Ásatás

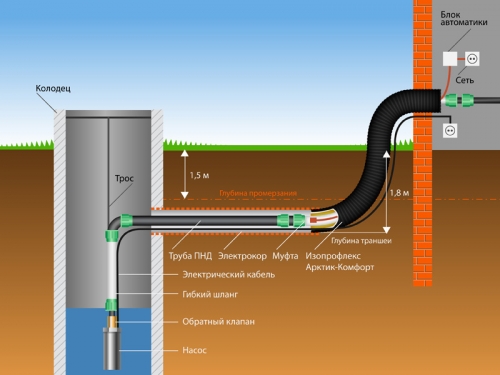

Az első lépés, még mielőtt közvetlenül telepítené a szivattyút a kútba, a vízellátás kiterjesztése a kútból a házba. Ehhez ásunk egy árkot a háztól a kútig. Kívánatos, hogy az ároknak ne legyenek kanyarulatai és kanyarulatai, hanem lapos legyen, ez minimális fejveszteséget biztosít. Az árok mélységének a talaj fagyási szintje alatt kell lennie, azaz körülbelül 1-1,5 m.

Tehát 1,5 m mély és 40-50 cm széles árokat ásunk, az árok alján nem lehetnek éles kövek, üveg és építési törmelék. Homokpárnát készítünk – az árok alján 15-20 cm -es réteggel töltünk homokot, majd geotextíliákat kell teríteni, amelyekbe a vízcsövet becsomagolják. Most elkezdheti a csövek fektetését.

Vízvezeték csövek fektetése

A kültéri vízellátáshoz többféle csövet használhat – acélcsöveket, fém -műanyag, rozsdamentes, polipropilén és hagyományos kerti tömlőket. Az utóbbiak csak ideiglenes vízellátásra alkalmasak, amelyeket a tavaszi és nyári szezonban veteményeskert vagy kert öntözésére használnak. Az acélcsövek érzékenyek a korrózióra, és sok baj van velük, ezért polipropilén csöveket, rozsdamentes vagy fém-műanyag csöveket használnak a helyhez kötött vízellátáshoz.

A csőhosszakat egymáshoz kötjük házról kútra.

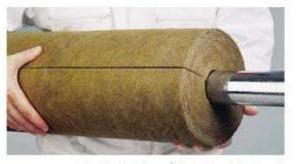

Ezután hőszigetelő anyaggal csomagoljuk, és nagyobb átmérőjű csőbe tesszük. Általában vagy azbesztcsövet, vagy műanyag csővezetéket használnak. Valójában a cső a csőben “szendvics” rendszer védelmet nyújt a mechanikai igénybevétel ellen, és megvédi a hőszigetelő anyagot a megsemmisüléstől..

A kapott szendvicscsövet az árokba tesszük, és felvázoljuk azokat a helyeket, ahol a vízvezetéket a kútba és a ház falába vezetik. Ezután ideiglenesen eltávolíthatja a csövet, hogy lyukakat készítsen a kút falába és a ház vagy az alapítvány falába..
A kút falába 15 cm átmérőjű lyukat vágnak. Legalább 0,5 m hosszú hüvelyt helyezünk be, fedjük le a lyukat egy cement-homok habarccsal a hüvely körül, és szárítás után vízállóvá tesszük bitumenes masztikával.
Visszahelyezzük a csövet az árokba, és a végét átvezetjük a hüvelyen. A vízvezetéknek legalább 25 cm -rel be kell mennie a kútba.

A vízcső végén egy leeresztő szelepet szerelünk be egy pólóval. A leeresztő szelep jól jöhet, ha vészhelyzetben le kell engedni a vizet a vízellátó rendszerből. A cső lefelé fordítása oda vezet, ahol a szivattyút beszerelik..

Ezután ki kell számítani a leeresztő szelep és a merülő szivattyú telepítési helyének távolságát, és le kell vágni ezt a vízvezeték -darab hosszát..

Folytatjuk a merülő szivattyú telepítését.

Merülő szivattyú telepítése egy kútba

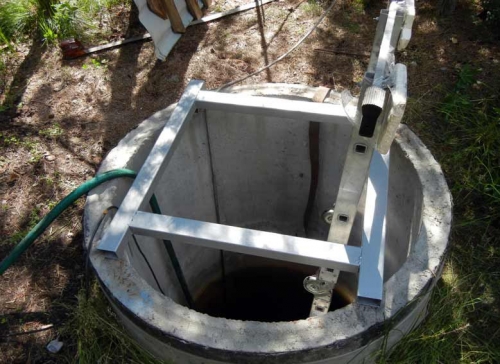

A merülő szivattyút kötéllel függesztik fel a kútba. Mivel a kábel végét rögzíteni kell valamihez, először elvégezzük a szerelőkeretet. A legegyszerűbb módja egy négyzet alakú keret hegesztése 50×50 mm -es acél sarokból, amelyet a kút fejére kell felszerelni. Az egyik sarokban lyukat készítenek, amelyen keresztül a kábel végét húzzák, majd rögzítik.

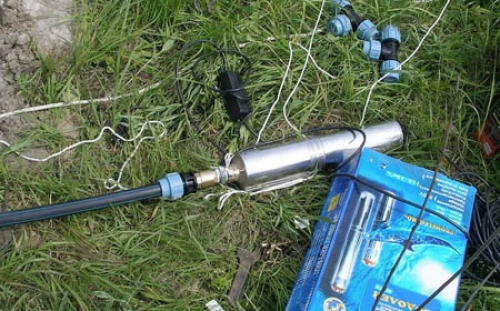

A szivattyút a csőszakasz végére helyezzük, amely összeköti a szivattyút a csővezetékbe vezető pólóval.
Tekerjük le a szivattyút a hálózatra összekötő elektromos kábelt, és fektessük a cső mellé.

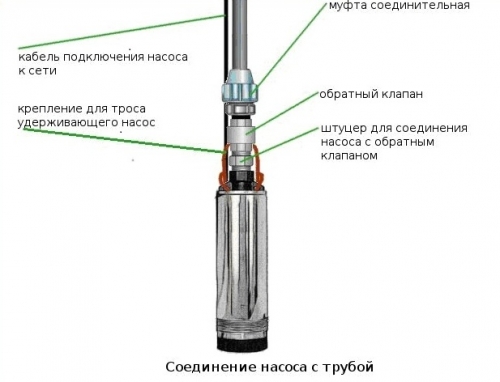

Ezután visszacsapó szelepet szerelünk a szivattyú kimenetére, ha nincs gyárilag felszerelve. A beruházási vízvezeték anyagot használjuk.

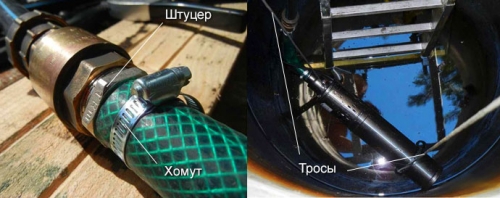

A visszacsapó szelephez műanyag vagy sárgaréz csatlakozót rögzítünk.

Egy csövet rögzítünk a tengelykapcsolóhoz.
Ezután az elektromos kábelt a vízvezetékhez kell csatlakoztatni, hogy ne lógjon a kútban. Ehhez 0,5 m -es lépésekben elektromos szalaggal a csőhöz köthető, vagy műanyag bilincsek használhatók. Az elektromos kábelt enyhén fel kell tekerni.
A szivattyú felfüggesztéséhez a kútban acélkábelt, horganyzott kábelt vagy nejlonkábelt használhat. Felesleges acélt használni – gyorsan rozsdásodik. Ezért csak két lehetőség van – horganyzott és nejlon. Bármit felvehet. A biztonsági kábelt átvezetjük a szivattyúfej szemén, és rögzítjük.
Miután mindezt egyenes vonalban fektettük le: csövet, elektromos kábelt és biztonsági kábelt, elkezdjük lassan leengedni a szivattyút a kútba. Ehhez legalább két emberre van szükség. Óvatosan engedjük le a szivattyút a kútba, a biztonsági kábelnél fogva. Tilos a szivattyút elektromos kábelnél fogva felemelni..

Amikor a szivattyút a szükséges mélységbe süllyesztik, a biztonsági kötél másik végét a keretünkhöz kell rögzíteni. Ehhez a végét át kell csavarni a lyukon, és rögzíteni kell..

Most egy függőleges csövet kell csatlakoztatnia egy pólóval. Ehhez valakinek le kell mennie a kútba, és össze kell kötnie őket egy vontató- és vízvezetékpasztával rendelkező amerikaival..
Az elektromos kábelt a tetején keresztül vezetik ki, vagy árokba is vezetik, ha a tervek szerint így vezetik be a házba.

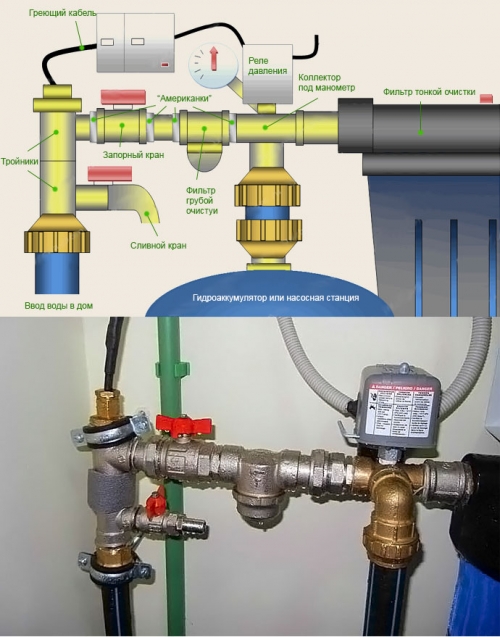

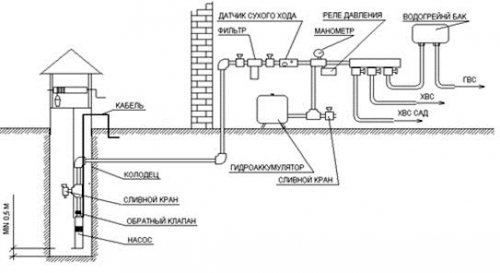

A szivattyú kútba történő beszerelése után elkezdheti a csővezeték lefektetését az alapon, és a vízvezeték -berendezések – hidraulikus akkumulátor, szűrők és kazán – beszerelési helyére. Az összes cső felszerelése után az árokban lévő csővezetéket geotextíliába csomagolják, homokkal borítják 10 cm -es réteggel, majd talajjal.

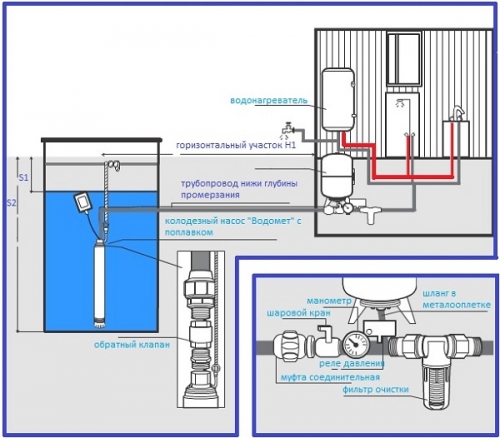

Hidraulikus akkumulátor és automatika csatlakoztatása

A merülő szivattyú működésének automatizálása és kényelmesebbé tétele érdekében egy automatikus relét (nyomáskapcsolót) és egy hidraulikus akkumulátort használnak.

Az akkumulátor membrántartály, amely részben vízzel, részben levegővel van feltöltve. Amikor a víztartály megtelt, a légnyomás nő, ha a víz csökken, a légnyomás csökken. Valójában az akkumulátor a víz kivezető pontja a kút és a fogyasztók között. Annak érdekében, hogy a szivattyú ne induljon be minden alkalommal, amikor a vízvezeték -szelepet kinyitják, hidraulikus akkumulátort használnak. Kapacitása több órás használatra elegendő.

Amikor a légnyomás az akkumulátorban kritikus szintre csökken, a nyomáskapcsoló működésbe lép és bekapcsolja a szivattyút, amely azonnal feltölti az akkumulátort vízzel. Amint a tartály megtelt, a nyomáskapcsoló jelzi a szivattyú kikapcsolását.

A nyomáskapcsoló és az akkumulátor beltérben van felszerelve. A relé vízszintesen van felszerelve a tetején, hogy megakadályozza a páralecsapódást. A reléhez vezető elektromos kábeleket hullámosítás védi. A nyomáskapcsoló 10 mA szivárgóáramú RCD -vel és 6 A -es megszakítóval van csatlakoztatva.

A merülő szivattyú kútba történő felszerelése egyetlen nehézséggel jár – az a tény, hogy a csövek csatlakoztatásához le kell menni a kútba a hüvely szintjére. Ez azonban elkerülhető, ha rugalmas tömlőt vagy csövet használ a csővezetékhez. Ezután minden munka felülről elvégezhető, anélkül, hogy lefelé menne. Vegye figyelembe azt is, hogy ha nincs lehetősége a vízellátást a talaj fagyási szintje alá vezetni, akkor nem tudja eltemetni a csöveket, hanem tekerje be őket fűtőkábellel, hogy ne fagyjanak meg..
