Privát ház vízellátása saját kezűleg
Még a legtávolabbi vidéki házakban is, nem is beszélve a modern vidéki nyaralókról, jelentősen növelheti a kényelem szintjét, ha egyszerűen felszerel egy vízvezetéket egy magánházban. Nem biztosítjuk Önt arról, hogy ez ilyen egyszerű ügy, különösen akkor, ha a ház már megépült és régen, és nem csak a tervezési szakaszban, de ennek ellenére sok vízellátó rendszer telepítési munkája önállóan is elvégezhető , anélkül, hogy szakemberek segítségét igénybe vennék. E cikk keretein belül megpróbáljuk elmondani, hogyan kell vízellátó rendszert elhelyezni egy magánházban, miközben csak a házon belüli munkákat fogjuk érinteni, anélkül, hogy figyelembe vennénk a vízellátó forrás elrendezését.
Vízvezeték rendszer egy magánházban
Ne hagyja figyelmen kívül az olyan fontos pontot, mint a vízellátási diagram elkészítése. Ne mentegesse magát: csak a konyhába és a fürdőszobába kell bevinni őket. Azonnal, amint úgy döntött, hogy vízvezetéket készít egy magánházban, rajzoljon egy rajzot a ház körüli lefektetéséről, figyelembe véve az összes elemet: vízfogyasztókat, kollektorokat, kazánt, szűrőket és szivattyút. Adja meg az összes elem helyét és a csövek fektetésének útját a ház körül. Célszerű távolságokat alkalmazni a diagramon. Ez nagyban megkönnyíti a vízellátó csövek számának kiszámítását..
A csőfektetés kétféleképpen történhet:
Soros kapcsolat csak kis vidéki házhoz alkalmas, kevés vízfogyasztóval, ahol 1-2 ember lakik. A teljes értékű vidéki házak és állandó lakóhelyű nyaralók esetében egy ilyen rendszer nem fog működni. A következőkből áll: a víz áthalad a fővezetéken az egész házban, minden vízfogyasztó közelében egy pólót helyeznek el egy ággal. Kiderül, hogy ha egyszerre több fogyasztót használ, akkor a legtávolabbi helyeken nagyon alacsony a nyomás, ami nem képes kielégíteni az igényeket.

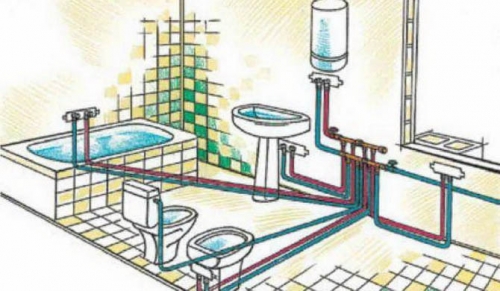

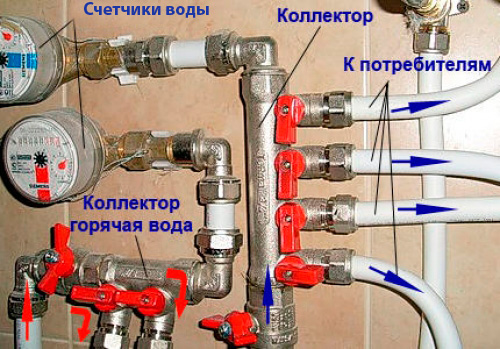

Kollektor csatlakozás abból áll, hogy az egyes csöveket egy közös kollektorról elvezetik minden fogyasztóhoz. Ez szinte ugyanazt a nyomást biztosítja a ház minden pontján. Természetesen bizonyos nyomásveszteségek továbbra is a szivattyúállomástól való távolsághoz kapcsolódnak, de ezek a veszteségek sokkal kisebbek, mint a soros csatlakozásnál..
A kollektoros vezetékrendszer kiválasztása jelentősen megnöveli a magánház vízvezeték -költségeit. Alapvetően a nagyobb számú cső miatt. De megéri. Továbbá pontosan megvizsgáljuk a kollektorrendszert.

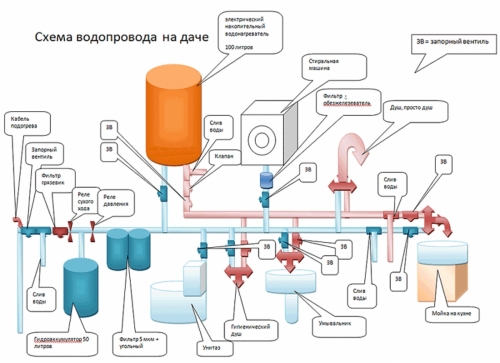

Bármi magánház vízellátási rendszere a következő elemekből áll:
Más kiegészítő elemek is lehetnek a vízellátó rendszerben, de a tipikus diagram és a csatlakozási sorrend változatlan marad..
Vízellátó rendszer telepítése magánházban
A magánház vízellátó rendszerének lefektetésével kapcsolatos munkák során a legporosabb és legnehezebb lyukak készítése a csővezeték falain vagy padlóján. A többi résznél a csövek vágása és összekötése, a fogyasztókhoz való csatlakozás, az elosztócsatlakozáshoz való csatlakozás, a szivattyútelep felszerelése és a szűrőrendszerek csatlakoztatása, bár sok időt vesz igénybe, nem igényel sok fizikai erőfeszítést. Tehát egy magánház vízvezeték -szerelése saját kezével meglehetősen kivitelezhető feladat még egy kezdő számára is. A lényeg az, hogy a vágy rendíthetetlen, akkor minden a vállán van.
A csövek anyagának megválasztása
Az első lépés annak eldöntése, hogy milyen csöveket fogunk használni..

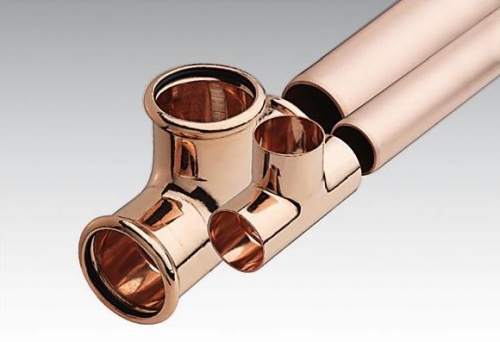

- Réz csövek a legjobb és a legdrágább. Nem hajlamosak a korrózióra, nem félnek az ultraibolya sugárzástól, közömbösek a mikroorganizmusokkal szemben, nem vesznek észre magas nyomást, nem reagálnak a környezeti hőmérséklet változására, nem félnek a víz káros szennyeződéseitől, és ráadásul azonnal hőt bocsátanak ki. Általában az álom nem cső. Egy hátránya az ár.

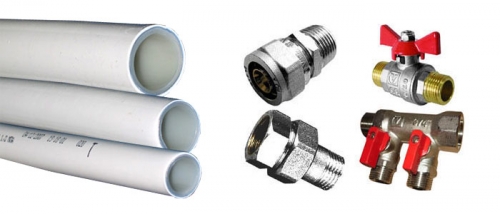

- Megerősített műanyag csövek mindkét oldalon (belül és kívül) polietilén réteggel védett alumínium csövek. A polietilén sima felülete megakadályozza a lerakódások felhalmozódását és megakadályozza a rozsda kialakulását. A külső réteg védi az ultraibolya sugárzás és a páralecsapódás hatásaitól. Az ilyen csövek jelentős hátrányai a következők: félelem a 95 ° C feletti magas hőmérséklettől (deformált), érzékeny a víz fagyására, a szerelvényekkel ellátott csövek nem hajlíthatók.

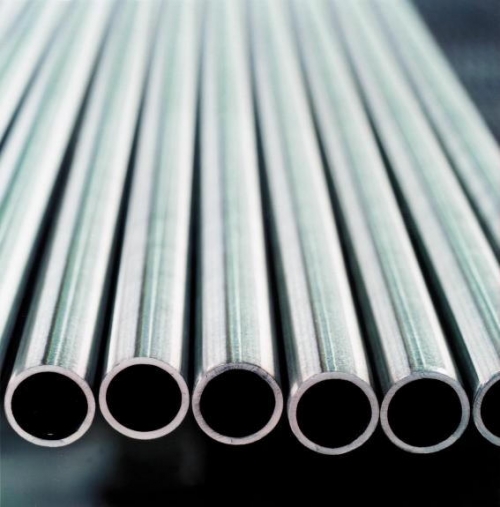

- Acélcsövek – a régi jó verzió. Tartósak, erősek, ugyanakkor félnek a rozsdától. Az is fontos, hogy a beszereléshez vagy csonkot kell vágni minden egyes csőelemhez a csatlakozáshoz, vagy hegeszteni kell a csöveket, ami nagyon fáradságos folyamat..

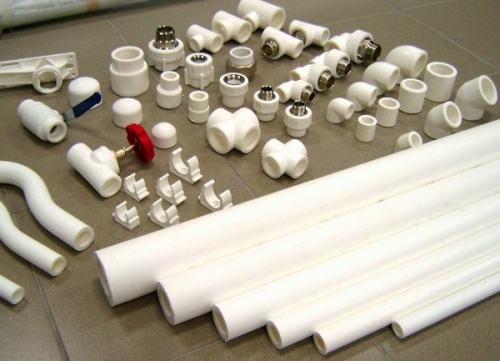

- Polipropilén csövek nemrégiben nagyon népszerűek voltak egy magánház vízellátó rendszerének végrehajtásakor. Ez annak köszönhető, hogy kiváló teljesítményjellemzőkkel rendelkeznek, nem hajlamosak az oxidációra, tartósak (akár 50 évig), viszonylag könnyen felszerelhetők, és a csatlakozások nem igényelnek gyakori ellenőrzést, ami lehetővé teszi a csövek rögzítését. gipsz alá rejtve. A hiányosságok közül csak egyet lehet megkülönböztetni – szükség van egy speciális elektromos hegesztőgépre a csövek összekapcsolására..

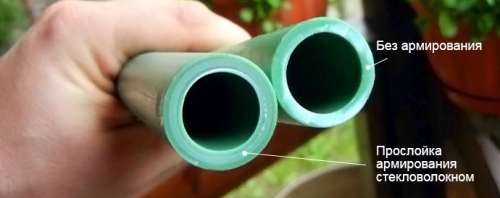

Fontos! Ha a polipropilén csöveket választja, vegye figyelembe: a melegvízellátáshoz megerősített csövek (üvegszál, alumínium vagy más anyagok) szükségesek.
Figyelembe véve a kollektorrendszer lefektetéséhez szükséges csövek számát, a magánház vízellátó rendszerének ára nagyban függ e csövek anyagától. Tehát, amikor kiválasztja, koncentráljon az ár / minőség arányra, és ne felejtse el a költségvetését..

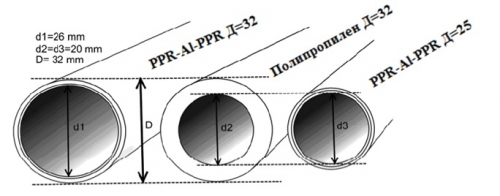

A belső vízellátó csövek átmérőjének kiválasztása
A megfelelő átmérő ugyanolyan fontos, mint a cső anyaga. Ennek oka az a tény, hogy a túl kicsi csőátmérő az áramlás turbulizációjához vezethet, ami azt jelenti, hogy a csövekben lévő víz zajosan mozog, és sok mészlerakódást hagy a falakon. A csővezetékben a víz előrehaladásának maximális sebessége ez alapján 2 m / s, és ki kell választania a csövek átmérőjét.
A csövek átmérője is függ a csővezeték hosszától:
- Egy 30 m -nél rövidebb csővezetékhez 25 mm átmérőjű cső alkalmas.
- 30 m -nél hosszabb csővezetékeknél jobb 32 mm átmérőjű csöveket használni..
- Rövid, 10 m -nél rövidebb csővezetékeknél 20 mm átmérőjű csövek használhatók.
A vízellátó rendszer megfelelő elrendezése egy magánházban nagymértékben függ a kollektorcső helyesen kiválasztott átmérőjétől, így biztosítja több fogyasztó egyidejű használatát. Ennek meghatározásához egyszerű számításokat kell végezni: például egy vízzel ellátott csap 5-6 l / perc áthalad önmagán, kiszámítjuk, hogy hány és melyik fogyasztót kapcsolhatunk be egyszerre a házban.
- A 25 mm (1 hüvelyk) átmérőjű cső 30 l / perc átfolyik rajta;
- 32 mm (1,25 hüvelyk) csőáram 50 l / perc;
- 38 mm (1,5 hüvelyk) cső – 75 l / perc.
Ha a család nagy, sok ember lakik egyszerre a házban, és kevés a csap, gyakran előfordulnak olyan helyzetek, amikor egyszerre használják a mosdót a konyhában, a fürdőszobában és a WC -ben, valamint gép. Ezeknek az eszközöknek a percenkénti fogyasztását össze kell foglalni – a kollektorcső átmérője ettől függ..
Ha a család kicsi, és sok vízfogyasztó van a ház körül, akkor a számítás másképp történik. Ki kell számítani a vízfogyasztást a lefolyási helyeken, és 25-40%-kal csökkenteni. Ez hozzávetőleges családi kiadás lesz..
Polipropilén csövek hegesztése
Tekintsük a csövek egymáshoz való csatlakoztatását a polipropilén csövek példájával.
Hideg vízhez 25 mm átmérőjű, 2,8 mm falvastagságú csöveket használunk.
Meleg vízhez 25 mm átmérőjű, 3,2 mm falvastagságú megerősített csöveket használunk.

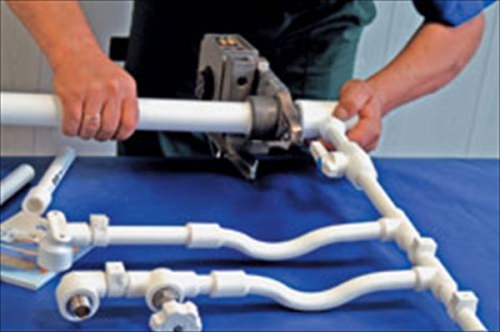

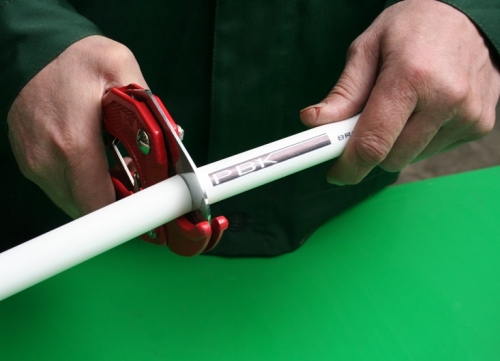

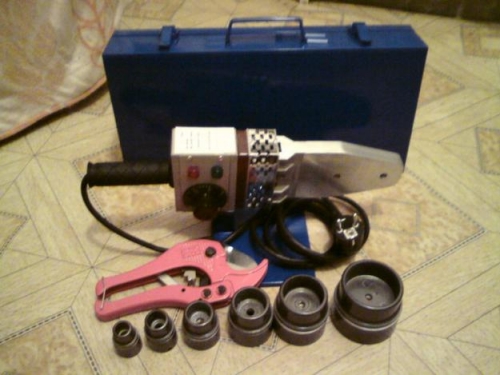

Hegesztési technológia polipropilén csövekhez:
Ennek eredményeképpen egyenletes és gyönyörű merőleges csatlakozást kell kapnia. Ha nem elégedett az eredménnyel, vágja le a részt a csatlakozással, és ismételje meg az eljárást az elejétől..
Használat előtt hagyja a frissen hegesztett csöveket kissé lehűlni..
Vízvezeték -szerelés egy magánházban

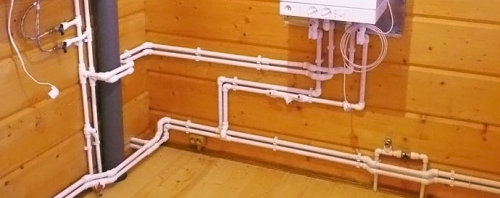

A csövek csatlakoztatása után elkezdheti a csövek fektetését a házon belül. Javasoljuk, hogy vízfogyasztóval kezdje.
Kezdetben csatlakoztassuk a csövet a fogyasztóhoz egy adapter segítségével egy menetes csatlakozáshoz, egy golyóscsapot szerelünk az adapter és a csaptömlő közé, amely szükséges a víz elzárásához, ha hirtelen javításra van szükség, majd azt a gyűjtő felé. Néhány egyszerű szabályt kell követni:
- Célszerű, hogy a csövek ne menjenek át az épületszerkezeteken (falak és válaszfalak). De ha ez nem lehetséges, a cső falba fektetésekor speciális üvegbe kell zárni.
- Annak érdekében, hogy a csöveket könnyen meg lehessen javítani, célszerű őket 20 – 25 mm távolságra elhelyezni a faltól.
- A leeresztő csapok felszerelésekor hajtson enyhén lejtőt a csap felé.
- A külső sarok megkerülésekor a cső 15 mm, a belső sarok 30 – 40 mm távolságban helyezkedik el.
- A csöveket speciális kapcsokkal rögzítik a falakhoz. Ügyeljen arra, hogy rögzítse minden sarokcsuklóban, egyenes szakaszon klipeket helyezünk 1,5 – 2 m távolságra.
- A polipropilén csövek 90 ° -os szögben történő csatlakoztatásához speciális HDPE szerelvényeket, azonos és átmeneti átmérőjű pólókat használnak.
- Minél kevesebb kanyar és kanyar van a vonalban, annál kisebb a nyomásveszteség.
Amikor egy csövet az elosztóhoz csatlakoztat, elzáró szelepeket kell felszerelni, hogy le tudják választani a fogyasztót a rendszerről, beleértve a javítást is.
A szivattyúállomás csatlakoztatása a belső vízellátáshoz
A magánháznak a vízellátó rendszerhez való csatlakoztatását egy szivattyúállomáson keresztül kell elvégezni, amely vizet forrásból szivattyúz: kútból vagy kútból.
A szivattyútelep legjobban házban, pincében, pincében vagy fűtött műszaki helyiségben helyezkedik el. Ez megvédi a fagyástól, és lehetővé teszi a vízellátás használatát súlyos fagyok esetén is..

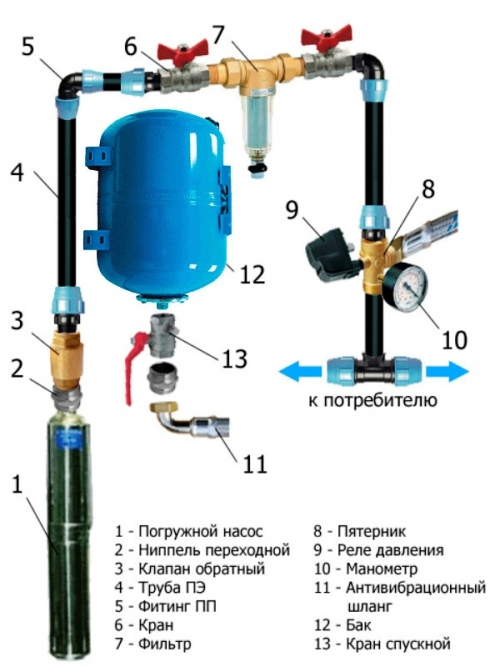

Egy cső érkezik a vízbeszívó forrásból a szivattyúállomásra, amely egy sárgaréz szerelvényen végződik, 32 mm átmérőjű adapterrel.
Ehhez a szerelvényhez csatlakoztassunk egy leeresztő szeleppel ellátott pólót annak érdekében, hogy le tudjuk zárni a vízellátást a vízellátó rendszer javítása érdekében. Ezután csatlakoztatjuk a visszacsapó szelepet, hogy a víz ne jöjjön vissza. Ha a csövet el kell forgatni, hogy az állomás felé irányítsa, akkor 90 ° -os szöget használunk.
Továbbá az összes szükséges elemet összekapcsoljuk egy “amerikai” gyorscsatlakozással:
- Csatlakoztatjuk a golyóscsapot a vízellátás le- / bekapcsolásához.
- Ezután egy durva hálószűrő.
- A kész szivattyútelepnek nyomáskapcsolóval és csappantyútartállyal kell rendelkeznie. De ha a szivattyú a vízbeömlőben van (jól, jól), és a többi berendezés a házban van, akkor a cső tetejére nyomáskapcsolót csatlakoztatunk, alatta pedig egy csappantyútartályt vagy hidraulikus akkumulátort.
- Érzékelő, amely megvédi a szivattyút a “száraz futástól”.
- Finomszűrőt csatlakoztatunk a fennmaradó csatlakozáshoz.
- Ezután következik az átmenet egy 25 mm átmérőjű csőre.
Mielőtt további munkát végez, ellenőrizze a csatlakozás működőképességét: indítsa el a szivattyút – szivattyúz -e vagy sem. Ha nem, akkor valami rosszul lett csatlakoztatva valahol, vagy az akkumulátort átpumpálják.
Mi az a hidraulikus akkumulátor és miért van rá szükség?

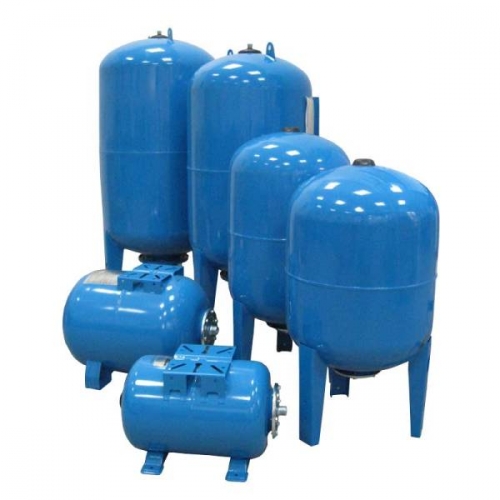

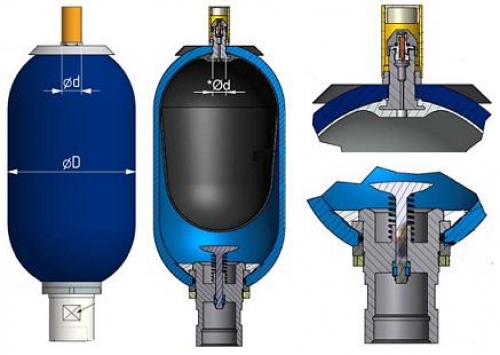

Az akkumulátor egy lezárt tartály, amely két részre van osztva. Az egyik vizet, a másik nyomás alatt lévő levegőt tartalmaz. Ez az egység szükséges ahhoz, hogy stabil nyomást biztosítson a vízellátó rendszerben, és szükség esetén be- és kikapcsolja a szivattyút..
Például az akkumulátor teljesen fel van töltve vízzel, a nyomás a rendszerben 3 bar. Ha valaki kinyit egy csapot a házban, vizet használ, az elhagyja az akkumulátort, a nyomás csökken, a relé aktiválódik és a szivattyú elindul. A vizet ismét szivattyúzzák, a nyomás 3 bar lesz.
A tartály térfogata eltérő: 25 liter és 500 liter között, a család igényeinek megfelelően választják ki.
A vízellátó rendszer magánházban történő telepítése nem feltétlenül jelenti a hidraulikus akkumulátort. Használhat egy nagy tárolótartályt, és felszerelheti a ház legmagasabb emeletére. A vizet a súlyából adódó nyomás alatt szállítják a fogyasztókhoz. De egy ilyen rendszer nem elegendő a mosógép működéséhez..
Vízkezelés és vízkezelés

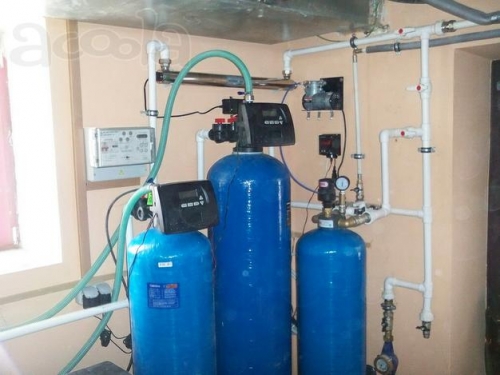

A laboratóriumban feltétlenül ellenőrizni kell a forrásból származó vizet szennyeződések és oldható sók tekintetében. Az eredményektől függően különböző szűrőrendszereket és vízkezelő egységeket, vasalószereket stb..
Közvetlenül az akkumulátor után a víznek be kell jutnia a vízkezelő rendszerbe. Ezeket az eszközöket az akkumulátortól 0,5 – 1 m távolságra kell elhelyezni.
Kollektorok és kazánok felszerelése
A szűrőrendszerek után a vizet két folyamra kell osztani: az egyik – hideg vízzel a kollektorba, a másik – a vízmelegítőbe.
A hideg vízzel ellátott kollektor előtt elzáró szelepeket és leeresztő szelepeket kell felszerelnünk. Az elosztócső minden csövén is. A csövek száma a házban lévő vízfogyasztók számától függ.
A magánház vízvezetékei hiányosak lennének melegvíz biztosítása nélkül.

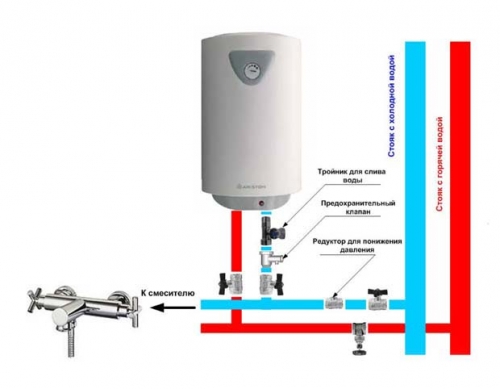

A vízmelegítőhöz vezető csőre közvetlenül a kazán alá biztonsági szelepet, tágulási tartályt és golyós leeresztő szelepet szerelünk..
A forró víz és a vízmelegítő kimenetén golyós szelepet is felszerelünk. Ezután csatlakoztassuk a csövet egy melegvizes kollektorhoz, amelyből a csöveket szétterítjük a házban.
Ezen a ponton a saját kezű magánházban lévő vízellátó rendszer telepítése befejezettnek tekinthető. Ne felejtse el először ellenőrizni a rendszer teljesítményét és a szivárgás hiányát a vízellátás minden szakaszában. Ha az eredmény pozitív, nyugodtan használhatja.
