Profil csőtartók

Szükség esetén profilcsöveket használnak a lombkorona építéséhez. A profilcső rácsok tartós, erős és gazdaságos szerkezetek, amelyek lehetővé teszik bármilyen fesztávolság lezárását. Hogyan kell rácsokat építeni egy profilcsőből, tovább fogjuk vizsgálni.

Tartalomjegyzék:

A profilcsőből készült rácsos kialakítás jellemzői

A profilcsőből készült rácsok fémprofilból készülnek, amelyet fémek hengerelésével és megmunkálásával készítenek speciális gépekkel, a profil típusától függően a profilcsöveket a következőkre osztják:

ovális profil,
téglalap alakú szakasz,
négyzet.

Kiváló minőségű acélt használnak a profilcsövek gyártásához. A profilcső kezdeti alakja kerek. De a forró vagy hideg feldolgozás után a cső a kívánt alakúra deformálódik. A profilcsövek különböző méretűek, a legkisebb átmérő 15×15 mm, a maximális 45×5 cm. A cső falvastagsága 1,12 mm, a hossza 612 cm.

A fesztávolság mérete, amelybe a rácsot beszerelik, befolyásolja a terhelést és az anyagfogyasztás gazdaságosságát.

A lapos típusú rácsok rögzítést igényelnek, a térbeli rácsok pedig merev szerkezetként működnek, amely ellenáll minden terhelésnek.

A gazdaság fő alkotóelemei:

övek – körvonalként működnek,
állványok,
kapcsos zárójel,
támogató merevítő.

A gazdaság létrehozásához csatlakozókra van szükség, amelyek párosított anyagból, sálakból, szegecselésből és hegesztésből állnak.

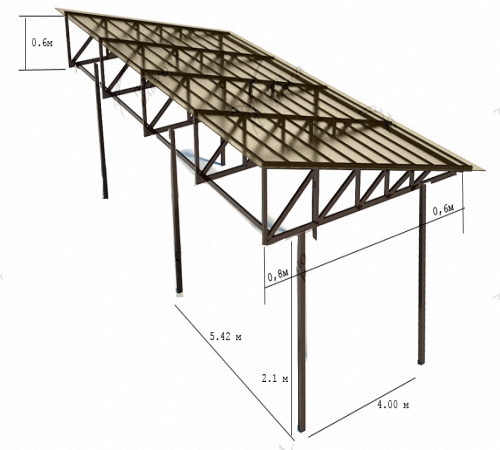

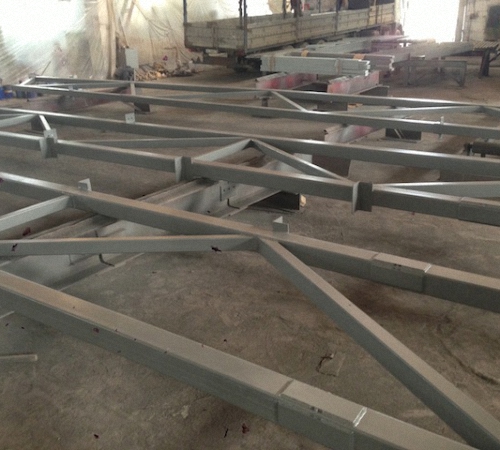

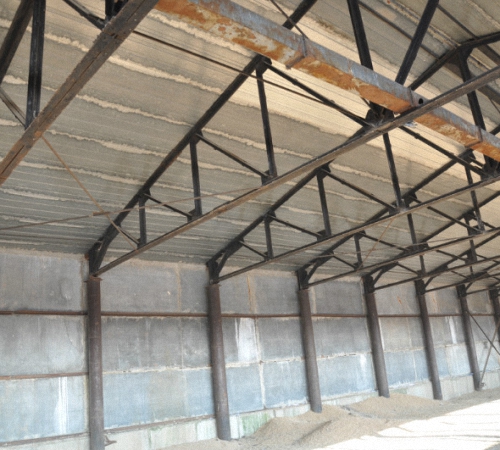

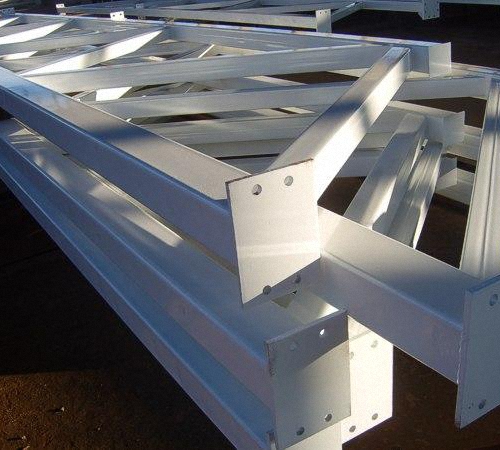

Rácsos profilcső fotó

A profilcső -rácsok használatának előnyei

a nagy szilárdság tartósságot biztosít;
a profil használata lehetővé teszi a legösszetettebb szerkezetek építését minimális költséggel;
megfizethető költség;
a rácsos szerkezet súlya kicsi, mivel a csövek belül üresek;
a profilcsőből készült rácsos szerkezet ellenáll a deformációnak, mechanikai ütésnek vagy más sérülésnek;
korróziógátló – ez a kialakítás ellenáll a nedvességnek, és a fémcsövek idővel nem rozsdásodnak;
a polimer festékekkel történő további befejezés lehetősége, amely gyönyörű megjelenést kölcsönöz a gazdaságnak.

A profilcsőből készült rácsok felhasználási köre

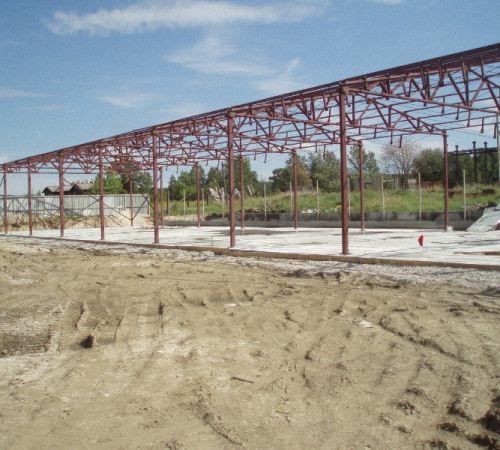

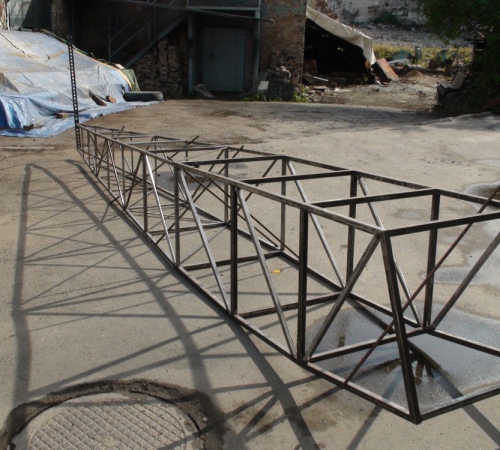

A profilcsőből készült rácsokat fémkeretek építésére használják, amelyek a jövőben fészerek vagy épületek lesznek.

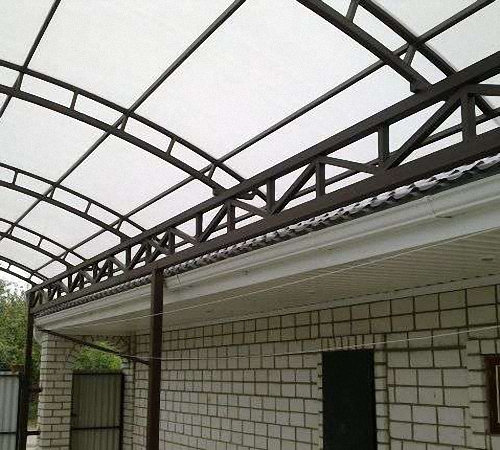

A profilcsőből készült rácsos szerkezet kiválóan teljesít a kocsibeálló szerepében, garázs hiányában.

Annak érdekében, hogy megvédje a nyílt területeket a naptól, a rácsok profilcsőből is készülnek..

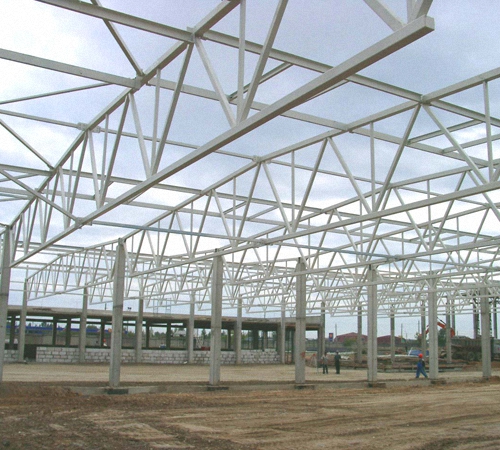

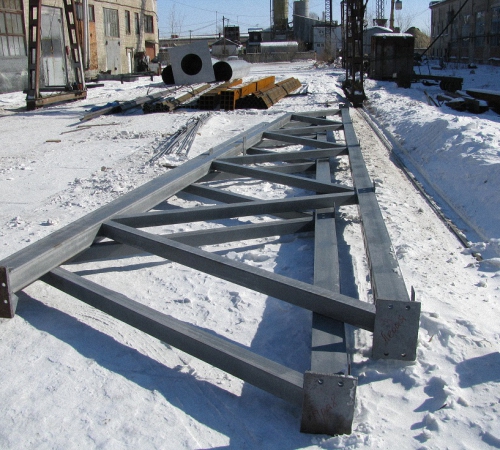

Használjon rácsokat hidak építéséhez vagy ipari vagy magánépületek lefedéséhez.

A profilcsőből további rácsokat használnak:

kommunikációs létesítményekben,
távvezetékek,
közlekedési utak,
hidak, gyárak, sporttelepek vagy színpadok építésében.

A rácsok típusai profilcsőből

A profilcsövek két típusra oszlanak. Az egyik típusú rácsos szerkezet olyan szerkezetet jelent, amelyben minden elem egy síkban van összekötve..

Egy másik típus egy rácsos, függő szerkezet gyártásával, amely felső és alsó akkordot tartalmaz..

A design kiválasztása az alábbi tényezőktől függ:

farm terhelés,
szerkezeti lejtés,
padlólapok elhelyezkedése,
fesztávolság.

A lejtési szögtől függően a következő rácsokat különböztetjük meg:

1. Rácsos, amelynek lejtési szöge 22 ° és 30 ° között van. Ha vannak adatok a tető lejtésének szögéről, akkor egy kis pala padló építésekor a legjobb megoldás a profilcsőből származó háromszög alakú rácsok használata. A rácsos magasság kiszámításához ossza el a fesztávolságot öttel. Ennek a kialakításnak az előnye a könnyű súly. Ha a fesztávolság hosszú és meghaladja a tizennégy métert, akkor olyan szerkezetet kell választania, amelyben a merevítők felülről lefelé helyezkednek el. A rácsos felső részen egy panel készül, amelynek hossza 150 és 250 cm között van, ez a kialakítás két páros számú panellel ellátott övből áll. Az ipari rácsok gyártásakor egy profilcsőből, amelynek hossza meghaladja a húsz métert, szarufémszerkezet segítségével rögzítik. Az ilyen szerkezetek összekötik a tartóoszlopokat. A Polonso rácsos szerkezet két háromszög alakú rácsból áll, amelyeket nyakkendő köt össze. Az ilyen rácsos szerkezet megakadályozza a hosszú merevítők jelenlétét a szerkezet közepén, és megkönnyíti a szerkezet teljes súlyát. Az ilyen rácsok felső részében nagyszámú panel található, amelyek hossza meghaladja a 2,5 m -t. A mennyezet rögzítésekor a rácson a rögzítéseket az öv felső csomópontjában rögzítik.

2. Ha a tető lejtése 15–22 ° -os szögben történik, a rácsos magasságot úgy kell kiszámítani, hogy a fesztávolságot elosztjuk héttel. Egy ilyen gazdaság hossza nem haladja meg a húsz métert, hosszabb hosszúság esetén jobb a Polonso farmot használni. A szerkezet magasságának növelése érdekében az alsó övet törve kell elkészíteni.

3. A tető minimális lejtésével, amely nem haladja meg a 15 fokot, a rácsokat trapéz alakban kell felszerelni. Az ilyen rácsos magasságot úgy kell kiszámítani, hogy a fesztávolságot elosztjuk egy héttel -kilenc számmal, a pontos lejtési érték függvényében. Ha a rácsot nem közvetlenül a mennyezetre szerelik fel, akkor merevítőként háromszög alakú rácsot használnak.

A profilcsőből kialakított rácsos forma szerint ezek a következőkre oszlanak:

egycsöves rácsok profilcsőből,
oromzatú rácsok profilcsőből,
egyenes rácsok profilcsőből,

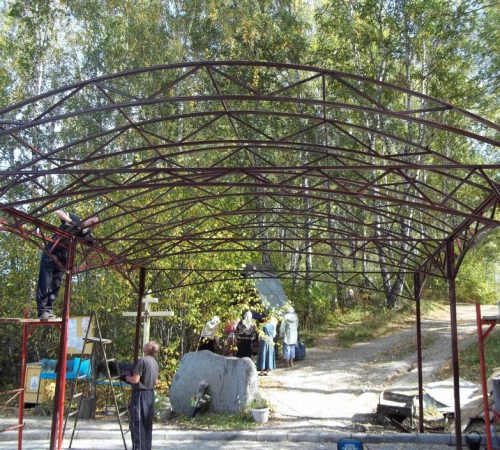

íves rácsok profilcsőből.

Az öv alakjától függően a rácsokat a következőkre osztják:

1. A párhuzamos övberendezéssel ellátott rácsok a következő előnyökkel rendelkeznek:

egyszerű telepítés az azonos alkatrészek nagy száma miatt,
a rács és az öv elrendezésében használt rudak hossza azonos,
minimális számú ízület jelenléte,
teljes egységesítés,
puha tető jelenlétében használható.

2. A profilcsőből készült egyszögű rácsok a következő előnyökkel rendelkeznek:

merev összeszerelés,
nincs hosszú rúd a rácsos közepén,
összetettsége, ugyanakkor a tervezés költséghatékonysága.

3. A porigonális típusú gazdaságokat a következő jellemzők különböztetik meg:

nehéz szerkezetekhez használják,
gazdaságos használatot biztosít a profil számára,
a porózus rácsos szerkezet meglehetősen bonyolult és fáradságos.

4. A háromszög alakú rácsokat könnyű gyártani, és meredek tetőkhöz használják. Hátrányok:

bonyolultság a támogató csomópontok elrendezésében,
magas profilú fogyasztás.

Az elrendezéstől függően a gazdaságokban a rácsok fel vannak osztva

háromszögű rácsok, leggyakrabban párhuzamos pólusú rácsokban, néha trapéz vagy háromszög alakú rácsokban,
az átlós típusú rácsokat a kivitelezés fáradságossága és a nagy anyagfogyasztás jellemzi,
az egyes rácsokat a gazdaság mérete és jellemzői alapján készítik.

Rácsos profilcsőből: a szerkezet számítása

1. Mielőtt számításokat végezne a rácsok profilcsőből történő gyártására, el kell döntenie egy olyan diagramról, amelyen a rácsos hossza függ a tető lejtésének szögétől..

2. A séma kiválasztásakor el kell döntenie a rácsos övek kontúrjait. Ez a rész függ a szerkezet funkciójától, a tetőfedő anyag típusától és a dőlésszögtől..

3. A következő lépés a gazdaság méretének megválasztása. A rácsos hossz kiszámításakor figyelembe kell venni a dőlésszöget, és a magasság függ a padló típusától, a rácsos esetleges szállításától és a szerkezet teljes súlyától..

4. Ha a rácsos hossza meghaladja a 36 m -t, ki kell számítani az épületemelést.

5. Határozza meg a panelek méreteit. A számításnak azon terhelésen kell alapulnia, amelyet a rácsnak el kell viselnie. Háromszögű rácsos szerkezet építésekor a dőlésszög negyvenöt fok..

6. Az utolsó szakasz – az intersticiális távolság meghatározása.

Ajánlások a számítások elvégzéséhez:

a rácsos profilcsőből történő kiszámításához használja szakember szolgáltatásait vagy speciális számítógépes programokat;
többször ellenőrizze a számítások helyességét;
a profilcsőből készült rácsos szerkezet kiszámításához és gyártásához a rajz kötelező és szükséges alkatrész;
feltétlenül vegye figyelembe a rácsos szerkezet maximális terhelését.

Rácsos készítés alakú csőből

Az elemek összeszereléséhez vagy rögzítéséhez edényeket vagy ikersarkokat kell használni..

A felső akkord tervezésekor használjon két különböző hosszúságú T-sarkot. Rögzítse a sarkokat egymáshoz kisebb oldalakkal.

Az alsó öv csatlakoztatásához használjon egyenes oldalú sarkokat.

Nagyméretű és hosszú rácsok készítésekor a felső lemezek csatlakozóként működnek. A terhelés egyenletes elosztásához kettős típusú csatornákat használnak..

Szerelje fel a merevítőt negyvenöt fokos szögben, és az oszlopokat derékszögben. Egy ilyen szerkezet elkészítéséhez használjon T-alakú vagy kereszt alakú sarkokat, lapos oldalakkal, lemezekkel rögzítve.

A tavrákat integrált hegesztett rendszerek gyártására használják..

Miután befejezték a szerkezet összeszerelését csapok segítségével, elkezdik a hegesztést. A hegesztés manuálisan vagy automatikusan történik. Hegesztés után minden varratot meg kell tisztítani.

Az utolsó szakasz magában foglalja a rendszer speciális korróziógátló oldatokkal és festékkel történő feldolgozását.

Ajánlások a profilcsőből készült rácsos szerkezet elkészítéséhez

1. A rácsos szerkezet megkönnyítéséhez, minimális tetőlejtéssel, további rácsokat használjon.

2. A rácsos szerkezet súlyának csökkentése érdekében, ha a tető lejtése 15–22 fok, rendezze el az alsó szíjat törve.

3. Hosszú rácsos szerkezet telepítésekor csak páros számú panelt szereljen be.

4. Ha a rácsos hossza meghaladja a 20 métert, használja a Polonso rácsos eszközt.

5. A rácsos profil mérete és metszete a lombkorona szélességétől és lejtésétől függ.

6. A két rács közötti távolság nem haladhatja meg a 175 cm -t.
