Szendvicskémény telepítése

Ha Ön egy magánház vagy nyaraló tulajdonosa, akkor valószínűleg tudja, hogy bármely kandallóval vagy kályhával fűtött szerkezet építésének szerves szakasza a kémény elrendezése. Ennek a funkcionális elemnek a fő célja, hogy eltávolítsa az égéstermékeket, amelyek egészségre veszélyt jelentenek a kemencéből, valamint megbízható tapadást biztosítson az égési folyamatok fenntartásához, miközben a tolóerőt a kémény átmérője és magassága határozza meg a kémény. Az összes háztartási munka szakemberek bevonása nélkül történő független kivitelezésének támogatói között a legnépszerűbbek a “szendvics” kialakítású kémények, amelyek funkcionalitással, praktikussággal, magas esztétikai jellemzőkkel és más, ugyanolyan jelentős előnyökkel magyarázhatók. A szendvicskémények elterjedtsége azonban a hétköznapi kézművesek körében természetesen inkább a biztonsághoz és a könnyű telepítéshez kapcsolódik, feltéve, hogy csak hitelesített és kiváló minőségű anyagokat vásárolnak. Annak ellenére, hogy a kémények szendvicsének telepítése magában foglalja a szerkezeti elemek és a kiegészítő alkatrészek megfelelő sorrendben történő csatlakoztatását, összeszerelésük során számos árnyalatot kell megfigyelni, amelyek figyelmen kívül hagyása jelentősen csökkentheti a a szerkezet működési jellemzői. Tekintettel a probléma sürgősségére, ebben a cikkben megvizsgáljuk a kéményes szendvics saját kezűleg történő összeszerelésének technológiáját, valamint ennek a szerkezeti elemnek a fő típusait és jellemzőit..

Szendvics kémény készülék: tervezési jellemzők

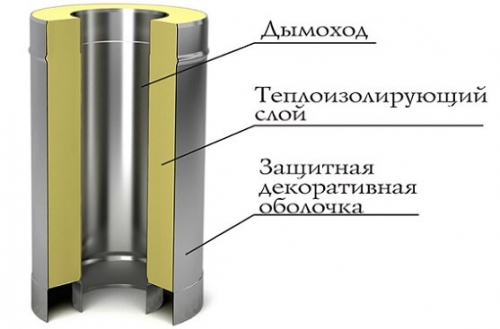

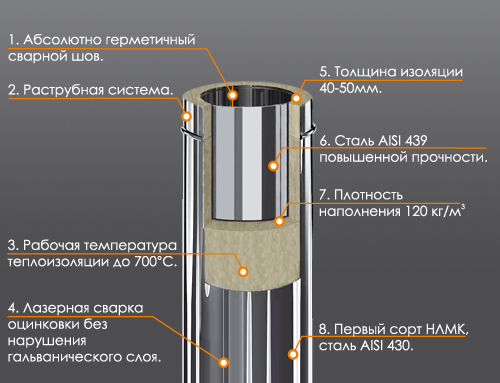

A szendvicskémény egy fém- vagy kerámiaszerkezet, amely több szegmensből áll, amelyek mindegyikét egy méter hosszúság jellemzi, és a beszerelés során a másikba helyezik. Egyszerűsítve a szendvicskémény építését egy belső és egy külső cső képviseli, amelyek között hőszigetelő réteg, leggyakrabban bazaltrost vagy ásványgyapot található, amelyet magas hőszigetelő tulajdonságok, nyílt lánggal szembeni ellenállás és ellenálló képesség jellemez. számos vegyi anyag hatása. Ennek a háromrétegű szerkezetnek köszönhetően ezt a szerkezetet “szendvicsnek” nevezik. A legtöbb esetben rozsdamentes acélt használnak a cső belső kontúrjának gyártásához, amelyre jellemző a megnövekedett korróziógátló tulajdonság, és a külső, a pénztakarékosság érdekében kevésbé tartós horganyzott fém.

Fontos! A szendvics -kéménycső belső kontúrjának gyártásához használt anyag kiválasztásakor figyelembe kell venni a magas hőmérsékletnek való ellenállóképességét, a külsőnek pedig a szilárdsági jellemzőit, mivel kellően merevnek kell lennie. , amely segít megőrizni nemcsak a cső eredeti konfigurációját, hanem az egész szerkezetet is.

A szendvics kéményrendszer fő alkotóelemei

Logikus, hogy a füstelszívó rendszer telepítéséhez csak egyenes csövek nem használhatók. Ennek oka az épület szerkezeti jellemzői: a szendvics-kéménynek meg kell hajolnia az elemei körül, át kell mennie a mennyezeten és a tetőn. Ebben a tekintetben az összeszerelés során szakaszos töredékeket használnak, amelyek csatlakoztatását további elemek segítségével végzik. Ennek részletesebb megértéséhez fontolja meg, hogy egy szendvicskémény milyen elemekből áll..

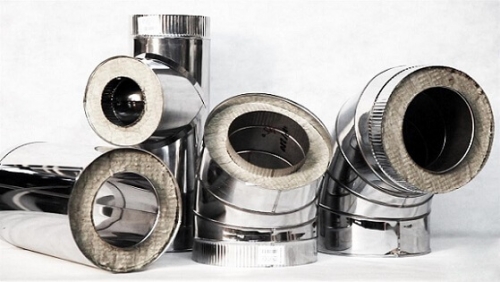

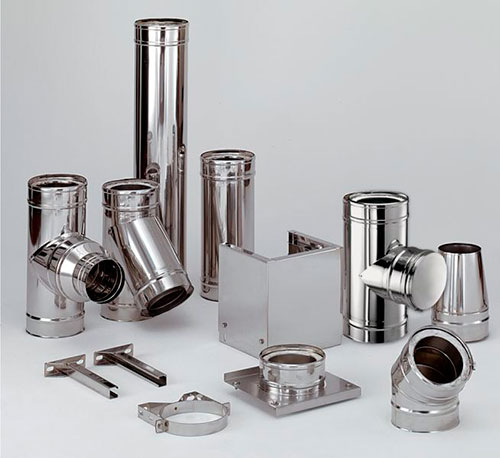

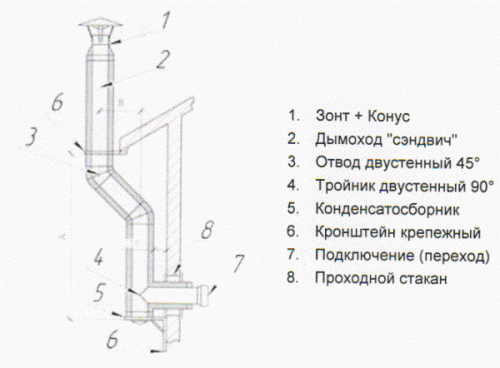

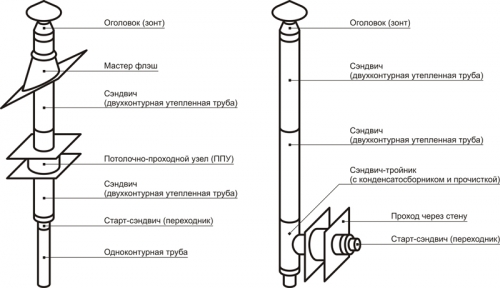

A szendvics kéményrendszer szerkezete a következő fő elemeket tartalmazza:

Szendvicscsövek;
Pólók – a rendszer szerkezeti elemei, amelyeket a kémény csatlakoztatására használnak kandallóbetétekkel és kályhákkal, valamint a kéménycsatorna elágazó területein;

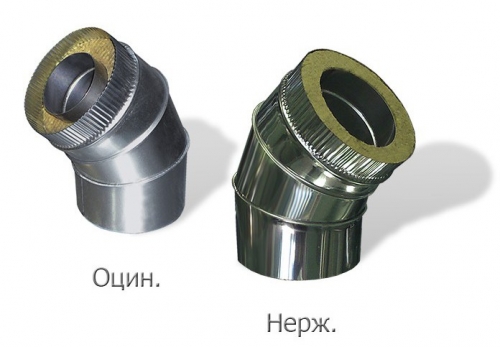

Könyök – elemek, amelyeket kéménykanyarok felszerelésére terveztek. Ebből a célból 15, 30, 45 és 90 fokos hajlítású modelleket használnak;
A kondenzvízgyűjtő a kémény egy másik része, amely a hőmérséklet változása következtében a kémény belső falain felhalmozódó nedvesség elvezetésére és eltávolítására szolgál;
A tetőjárat elemei – rendszerrészek, amelyek szendvicskémény beépítésére szolgálnak azokon a helyeken, ahol legyőzik a tetőszerkezeteket, miközben biztosítják a hatékony hő- és vízszigetelést;
Ellenőrző póló, ajtóval felszerelve – a füstcsatorna tisztaságának és a korom tisztítására szolgáló eszköz;
Száj – a kémény felső szélének elrendezéséhez szükséges szerkezeti elem;
Támogató konzol – szerkezeti elem, amely a kémény falának vagy padlólapjának telepítéséhez szükséges;
Fali bilincs – olyan eszköz, amelynek célja a kémény biztonságos rögzítése a falhoz.

A szendvicskémények előnyei és hátrányai

Magas esztétikai tulajdonságok és látványos megjelenés;
Tervezési jellemzőik miatt a szendvicskéményeket hatékonyan kombinálják a kemencék és kazánok különböző modelljeivel;
A kialakítás könnyűsége és sokoldalúsága miatt a szendvicskémények a helyiségeken kívül és belül is használhatók;
A téglakéményekkel ellentétben a szendvicsszerkezetek lényegesen kisebb térfogata lehetővé teszi, hogy ne zsúfolják össze a helyiség belső terét;
Annak a ténynek köszönhetően, hogy a szendvicskémények rozsdamentes acélból készülnek, ellenállnak az üzemanyag égése során kialakuló tényezők, nevezetesen a kémiai és termikus agresszió hatásainak;
A szendvicskémények üzemeltetése során a szerkezet belső rétege nem sérül agresszív tényezők hatására, és ezért hosszú ideig megőrzi működési jellemzőit;
A szendvicskémények következő előnye különösen fontos azoknál a szerkezeteknél, amelyek működésében közvetlen kipufogó berendezést használnak. A hatékony hőszigetelésnek köszönhetően a szendvicsszerkezetek megbízhatóan védettek a páralecsapódástól;
Annak a ténynek köszönhetően, hogy a kémény belső felülete sima, működése során nem rakódik le rajta korom, ami lehetővé teszi a kéménycsatorna tisztítását meglehetősen ritkán;
A hatékony hőszigetelésnek köszönhetően a kémény külső köre nem melegszik fel kritikus hőmérsékletre, ami az épület éghető elemeinek meggyulladását okozhatja. Ezt szem előtt tartva beszélhetünk a rendszer magas tűzbiztonságáról;
A szerkezet kényelme miatt, amelynek telepítése során lehetővé válik a kémény kanyarodása és kanyarodása, szendvicskémény fektetése, az útjában lévő akadályok köré hajolhat anélkül, hogy a padlót szétszerelné vagy a tetőelemeket eltávolítaná. ;
A szerkezet további alapozás nélküli felállításának lehetősége miatt a telepítése egyszerűbbé és olcsóbbá válik..

A szendvicskémények jelentős előnye ellenére ezeket a szerkezeteket bizonyos hátrányok jellemzik, amelyek szintén figyelmet érdemelnek..

A szendvicskémények hátrányai:

A szerkezet tömítettségének elvesztésének lehetősége annak hosszú távú működése esetén;
A szendvicskémény integritásának megsértése állandó éles hőmérséklet -változások esetén;
Meglehetősen magas építési költségek;

Fontos! Annak ellenére, hogy a gyártó deklarált élettartama nem haladja meg a 10-15 évet, a gyakorlatban a szendvicskémények hosszabb ideig hatékonyan működnek..

A szendvicskémények fő típusai: rövid leírás

Már megjegyezték, hogy a szendvicskémények kerámiából vagy rozsdamentes acélból készült többrétegű szerkezetek. Jelenleg az építési piacon kész elemek formájában kerülnek bemutatásra, amelyeket később egyetlen szerkezetbe szerelnek össze. Annak ellenére, hogy mindkét típusú konstrukciót hasonló telepítési módszer jellemzi, mindegyiknek megvannak a sajátosságai, amelyeket az alábbiakban tárgyalunk..

Rozsdamentes acél szendvicskémények

A rozsdamentes acél kémények építése során megkülönböztethető egy belső cső, amelyet a magas hőmérsékletnek való ellenállás jellemez, és amely nem éghető hőszigetelő anyagba van csomagolva. A külső hatásoktól egy másik cső védi, amelyet külső huroknak neveznek, és rozsdamentes acélból vagy horganyzott fémből készült, amelynek használata költségvetési lehetőség. Fontos megjegyezni, hogy a belső kontúr fémből vagy kerámiából készülhet, ami a kombinált kéményekre jellemző.

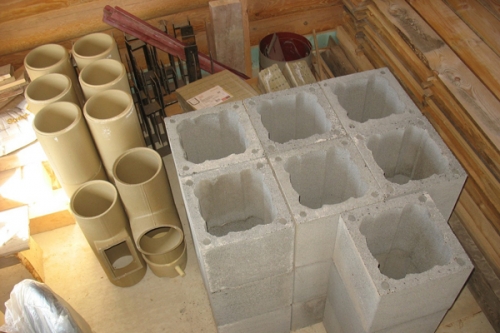

Kerámia szendvics kémények

A kerámia kémények kialakítását hőálló kerámiából készült cső képviseli. Kívül hőszigetelő szőnyegbe van csomagolva, belül pedig nagy szilárdságú mázzal. Ezt a szerkezetet egy külső héjba kell helyezni, amelynek gyártásához expandált agyagbetont és habbeton tömböket használnak. A kerámia kémények tervezési jellemzői, nevezetesen a hőszigetelő réteg jelenléte lehetővé teszi, hogy ne melegítsenek kívülről, ami meghatározza abszolút tűzbiztonságukat.

Fontos! Annak ellenére, hogy a kerámia és fém kémények kialakítása általában hasonló, különbségek is jellemzik, amelyek közül a legfontosabb a súly. A teljes értékű kerámia kémény tömege elérheti a tonnát, míg a rozsdamentes acél kémény tömege nem haladja meg a kétszáz kilogrammot. Ezenkívül a kerámia kémény beépítésének szerves szakasza az alapítvány elrendezése, míg a rozsdamentes acélból készült kémény felszerelése az egyes padlószinteken a lerakó platformok elrendezésére korlátozódik..

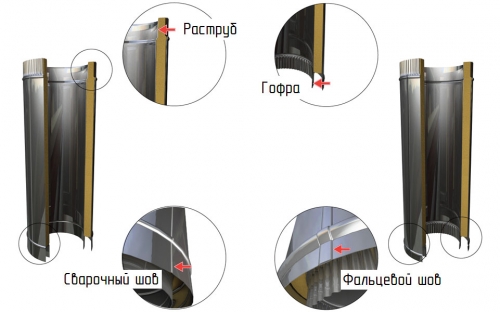

A szendvicscsövek kéményekhez való csatlakoztatásának legfontosabb módszerei: rövid leírás

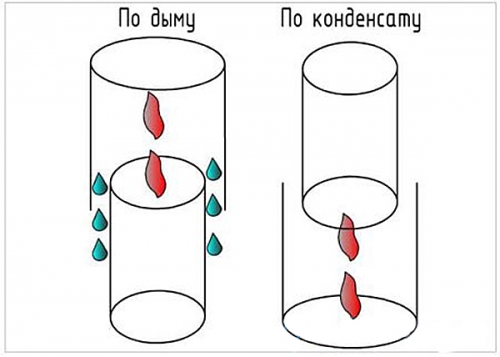

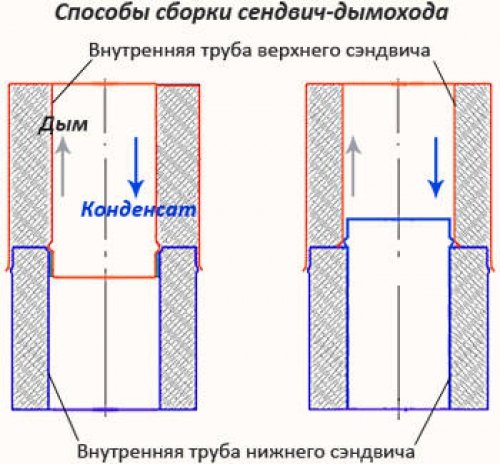

A kéményes szendvicscsövek csatlakoztatásának több módja is van. Ezek közül a legnépszerűbbek: karimás, bajonettes, hideghíd, kondenzvíz és füst.

A kémény utolsó összeszerelési módja teljesen garantálja, hogy a szén -monoxid -gázok nem jutnak be a házba vagy a fürdőbe. A „kondenzátum” módszerrel pedig biztos lehet benne, hogy a kémény belsejében keletkező kondenzátum szabadon áramlik le a kémény falain..

Amit be kell tartani a szendvicscsövekből készült kémény felszerelése során?

A kémény magassága a fűtőtesttől a fejig meglehetősen állandó érték, és legalább 5 m -nek kell lennie;
Figyelni kell a szomszédos épületek tetőjére: a kémény magassága a szomszédos épületekhez képest nem lehet 1,5 m -nél nagyobb;
Ha a kémény 1,5 m -rel vagy annál magasabbra emelkedik a tető felett, akkor további rögzítést igényel a striák segítségével;

A szakemberek ajánlásaival összhangban a kémény kialakításának rendelkeznie kell kondenzvíz -elvezetővel ellátott dugókkal, amelyek célja a kondenzátum eltávolítása és a kémény felülvizsgálata;
Éghető anyagokból készült tető beépítése esetén a kémény kialakításának rendelkeznie kell szikramentesítő jelenlétével, amely hálójukból legalább 5×5 mm -es cellával rendelkezik;
A szendvicskémény beépítésének folyamata során elfogadhatatlan a kémény átmérőjének szűkítése, de bővítése lehetséges. Például 115 mm -es kimenő kéményátmérőjű kemence szendvicskéményének összeszerelésekor 120 mm átmérőjű csöveket használhat, azonban a 110 mm keresztmetszetű kémény használata szigorúan tilos;
A kémény vízszintes szakaszai nem lehetnek hosszabbak 1 m -nél;
A kéményelemeket úgy kell felszerelni, hogy azok csatlakozási pontjai ne essenek egybe a mennyezet és a tetőjáratok szakaszával;
A kanyarok és pólók felszerelését úgy kell elvégezni, hogy azok ne terheljék a fölé telepített kéményelemek súlyát..

Szendvicskémény felszerelése: lépésről lépésre

Hogyan válasszuk ki a kémények méretét: elvégezzük a szükséges számításokat

Mielőtt folytatná a szendvicskémény saját kezű telepítését, ismernie kell a következő paramétereket:

Kémény keresztmetszeti mérete;
Kémény hossza.

A cső keresztmetszeti méretét az építési szabályzat és az előírások (SNiP) szerint határozzák meg. Ezeket a következőképpen számítják ki:

Ha a hőteljesítmény nem haladja meg a 3,5 kW -ot, a számítások a következők: 0,14 mx 0,14 m;
Ha a hőteljesítmény 3,5 kW és 5,2 kW között van, a keresztmetszetnek a következő paraméterekkel kell rendelkeznie: 0,14 mx 0,2 m;
5,2 kW-tól 7 kW-ig terjedő hőteljesítménnyel, keresztmetszeti méretei 0,14 mx 0,27 m.

Fontos! Amint a korábbi számításokból látható, a keresztmetszeti méretek közvetlenül függnek a hőteljesítménytől. Miután megismerkedett a fenti paraméterekkel, kiválaszthatja a csövek optimális keresztmetszeti méreteit a kéményhez. Ha a kör keresztmetszetet részesíti előnyben, tudnia kell, hogy méreteinek meg kell egyeznie a téglalap alakúakéval.

A kéménycső hosszát az építési előírásoknak és előírásoknak (SNiP) megfelelően is kiszámítják:

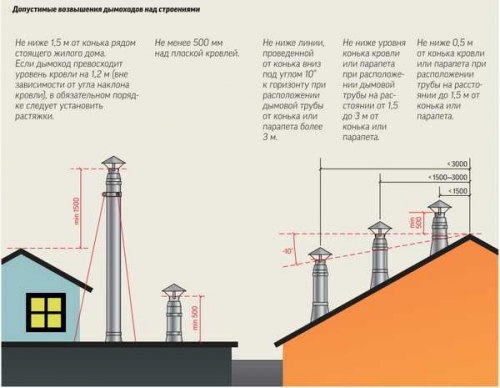

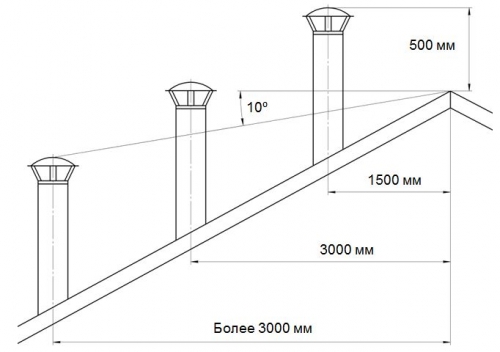

Az SNiP 41-03-2001 kimondja, hogy a füstöt elvezető csövek minimális magasságának legalább 500 cm-nek kell lennie;
A kéményeknek legalább 50 cm -re kell lenniük a ház gerincén;
Feltéve, hogy a tető éghető anyagokból készült, a csövet 1–1,5 m távolságban el kell távolítani a gerincről vagy mellvédről;

Árnyalatok, amelyeket figyelembe kell venni a telepítési folyamat során

A kémény elrendezését a fűtőberendezéstől kell kezdeni, majd fokozatosan felfelé mozog. Ahhoz, hogy az összes szabálynak megfelelően elkészítse, figyelembe kell vennie a következő árnyalatokat:

A kéményeknek menteseknek kell lenniük a párkányoktól;
A kimeneti csövön áthaladó gázok hőmérséklete nem lehet magasabb 500 foknál;
A cső maximális visszahúzási szöge nem haladhatja meg a 30 fokot;
A szögben elhelyezett csőszakaszoknak érdességtől menteseknek kell lenniük, és keresztmetszetüknek nem lehet kisebbnek, mint a függőlegeseknek;
Nem lesz felesleges egy terelő, esernyő vagy más fúvókák felszerelése, amelyek megvédik a kéményt a légköri csapadéktól, de nem zavarhatják a füst szabad kilépését a kéményből;

Fontos! A kéményt úgy kell felszerelni, hogy a gázvezeték, az elektromos vezetékek és egyéb kommunikációk ne érintkezzenek vele..

Hogyan szereljünk össze egy szendvics kéményt? Szakértői ajánlások

A kémény kandallóból vagy kályhából származik. Mindenekelőtt a fűtőberendezés csövét a kémény első láncszeméhez kell csatlakoztatni, és dugóval kell lezárni, hogy a belőle kiálló szigetelés ne legyen észrevehető, és a gőz ne távozzon belőle;

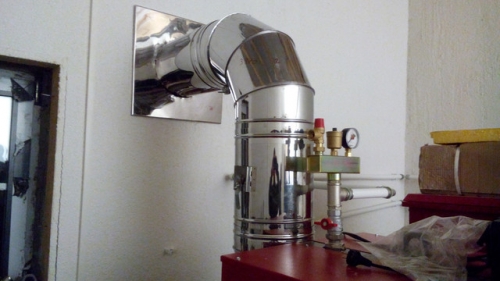

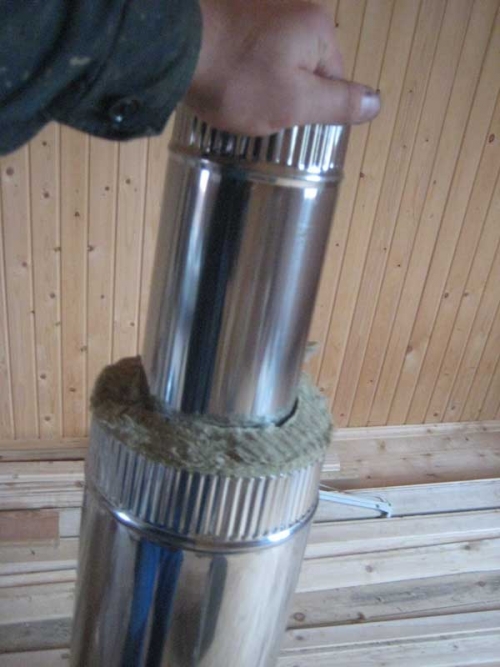

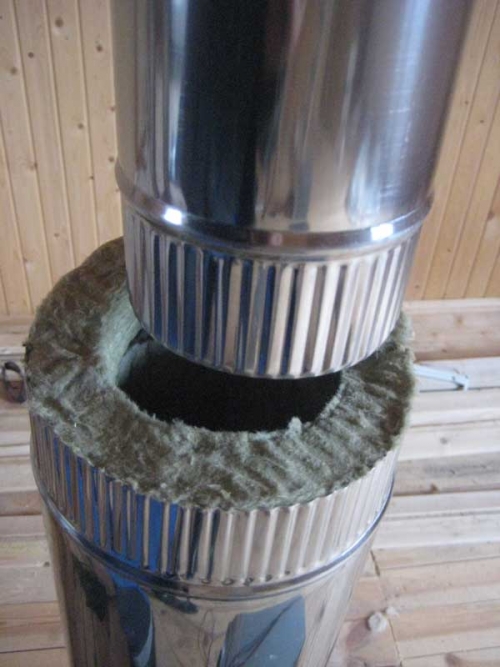

A csöveket egymásba helyezik. Ennek a manipulációnak a végrehajtásához gondosan meg kell vizsgálnia a csövet, majd észre fogja venni, hogy egyik végét kisebb átmérő jellemzi. Ezt a végét be kell illeszteni a következő csőbe;

Fontos! A kémény felszerelése során ügyeljen arra, hogy a csőkötéseket úgy szereljék össze, hogy a működésük során keletkező kondenzátum akadálytalanul lefolyjon..

Emlékeztetni kell arra, hogy a szendvicskémény telepítésének technológiája lehetővé teszi a külső és a belső csövek összekapcsolását, ami gyakran bizonyos nehézségekkel jár. Ebben a tekintetben egy egyszerűbb módszert dolgoztak ki a szendvicscsövek összeszerelésére, amely szerint 15 cm -rel ki kell engedni a belső csöveket és össze kell kötni őket, majd meg kell tenni a külső csövek összekapcsolását;

A kialakított ízület megerősítése. Ennek a manipulációnak a végrehajtásához acélbilincset kell előkészíteni, és az ízület köré tekerve csavarok, anyák vagy huzal segítségével húzza le a bilincset;

A következő lépés egy tömítőanyag felhordása a csőre, amely megtartja teljesítményét akár 1000 fokos hőmérsékleten;

A szendvicskémény összeszerelése befejeződött. A fent megadott elv szerint dolgozva rögzíteni kell a pólót, a szöget, az esernyőt és a csúcsot. A cső 2 méterenként rögzíteni kell a kéményt a falhoz konzolok segítségével. A szerkezetre nehezedő igénybevétel csökkentése érdekében a póló helyeit is zárójelekkel rögzítik..

Fontos! A kémény, amelynek felszerelését kézzel végezték, visszavonulás elrendezésével jár. A rés a fal és a füstcsatorna közötti tér, amelynek értékét az alábbi táblázat szerint kell kiszámítani..

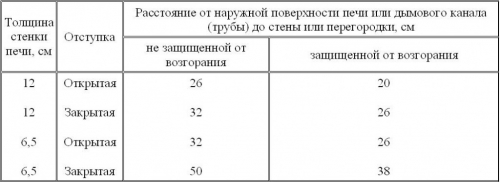

Ha a bemélyedés az azt bezáró falakban található, akkor a tűzhely fölött két különböző lyukú rácsot kell felszerelni. Az egyes lyukak minimális keresztmetszeti területének legalább 150 négyzetméternek kell lennie. cm. A zárt bemélyedés telepítésekor figyelembe kell venni azt a tényt, hogy a padló nem éghető anyagokból van felszerelve, és 7 cm-rel magasabbra kell helyezni, mint a szoba padlója.

Kéményszerelés a házzal érintkező helyeken

Hogyan lehet átfedni az átfedéseket

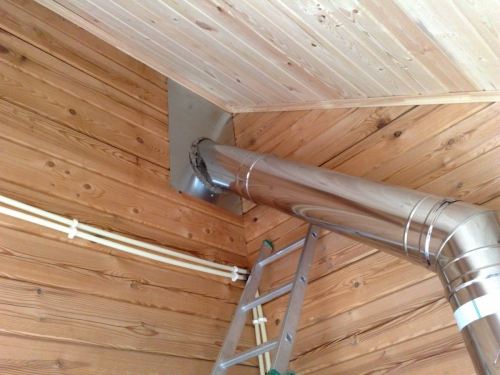

Az átfedést (mennyezetet) át kell vezetni az úgynevezett vágáson. Azokon a helyeken, ahol a kémény a ház szerkezeti elemeivel érintkezik, speciális kéménycsatlakozót kell felszerelni, amely átmenő cső vagy doboz, amelyen belül nyílás található. Emlékeztetni kell arra, hogy a horony méretének 7 cm -rel nagyobbnak kell lennie, mint az átfedés vastagsága. A vágást úgy tervezték, hogy megvédje az éghető szerkezetet a tűztől.

Fontos! Dobja el a horony merev csatlakozását a szerkezethez. Az elágazócsőben lévő csövet az illesztések hiányával kell jellemezni.

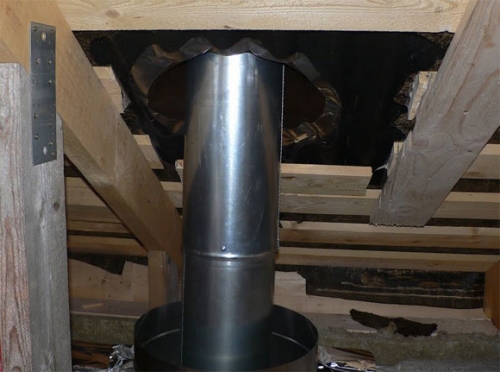

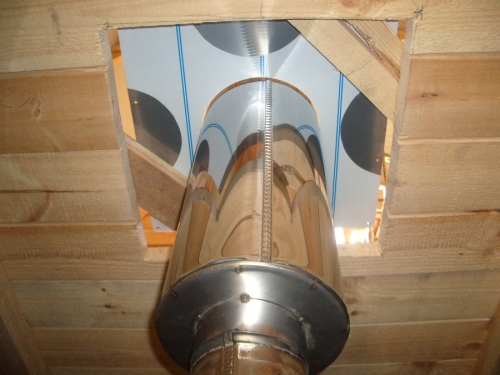

A mennyezetben készítsen egy lyukat a kéményhez, és jelölje meg egy jelölővel, többször ellenőrizve a számítások helyességét. Miután meggyőződött arról, hogy a cső megfelelően van elhelyezve az átfedésben, és ellenőrizte az elágazó cső méreteit a megjelölt jelölésekkel, folytassa a vágással.

A szakértők azt javasolják, hogy az elágazócsövet fóliával burkolt bazaltszőnyeggel fedjék be, belül és kívül tűzálló masztikával. Magát a lyukat is ásványgyapot szigeteléssel kell szigetelni a csővel való érintkezési helyeken.

Helyezze a perselyt az előkészített lyukba, és ellenőrizze a beszerelt cső függőlegességét. Ha nem szigorúan függőleges, akkor igazítani kell.

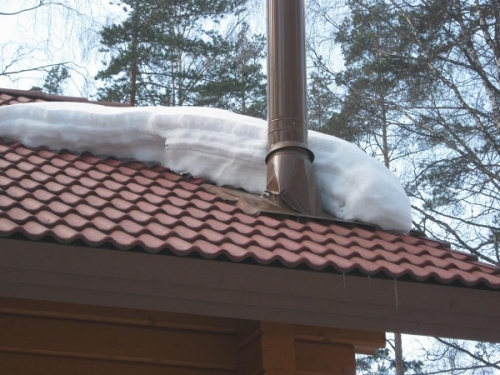

A tető, mint az átfedés, egy speciális kapcsolaton halad keresztül, amelyet ebben a szakaszban “tetővágásnak” neveznek. A helyes kiválasztáshoz ismernie kell a tető dőlésszögét.

A tetőben lyukat kell készíteni a kéményhez, amelyet szintén jelölővel végeznek, és gondosan ellenőriznek. A tető belsejéből lyukat kell vágni.

A tető belsejében horganyzott fémlemez kerül felhelyezésre a cső számára, ezután a csövet eltávolítják, és a lemezt belül rögzítik. A tető tetejére egy “tetővágás” van felszerelve. Szükség esetén a tetővágás fémlemezét a tető vagy a gerinc széle alá vezetik. Ezután telepítenie kell a szükséges számú linket a kémény szükséges magasságához, és rögzítenie kell az esernyőt.

A teljesebb, gyakorlati szempontból való válasz érdekében válaszoljon a következő kérdésre: “Hogyan készítsünk szendvicskéményt?”, Nézze meg az alábbi videót.
