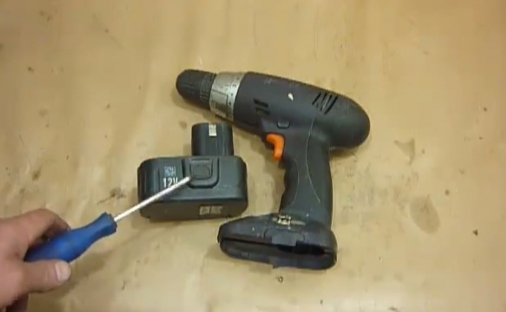

DIY skruetrækker batterireparation

Omkostningerne ved en ny skruetrækker er cirka 70% af omkostningerne ved batteriet til det. Derfor er det ikke overraskende, når vi står over for et batterisvigt, vi stiller os selv spørgsmålet – hvad er det næste? Køb et nyt batteri eller en skruetrækker, eller måske er der mulighed for at reparere skruetrækkerbatteriet med egne hænder og fortsætte med at arbejde med et allerede kendt værktøj?

I denne artikel, som vi betinget opdeler i tre dele, vil vi overveje: de batterityper, der bruges i skruetrækkere (del 1), deres mulige årsager til fejl (del 2) og tilgængelige reparationsmetoder (del 3).

Skruetrækkerbatteri: design og typer

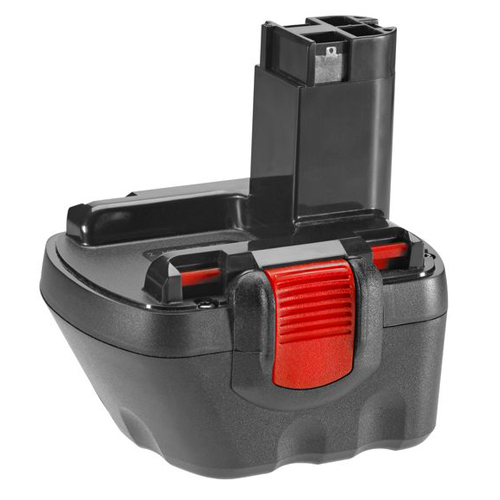

Det skal bemærkes, at uanset skruetrækkerens mærke og producentens land har batterierne en identisk struktur. Den samlede batteripakke ser sådan ud.

Hvis vi adskiller det, vil vi se, at det er samlet fra små elementer, der samles i rækkefølge. Og fra skolefysikkurset ved vi, at elementer, der har en seriel forbindelse, harmoniserer deres potentialer.

Bemærk. Summen af ​​hvert batteri giver os den samlede spænding ved batteriets kontakter.

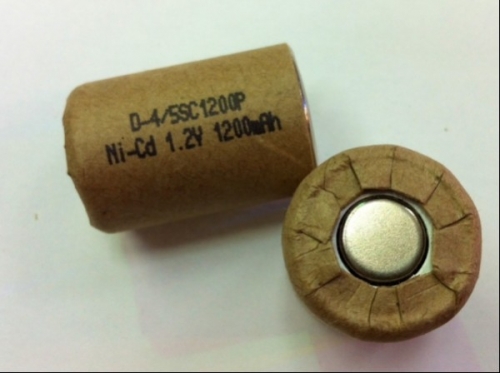

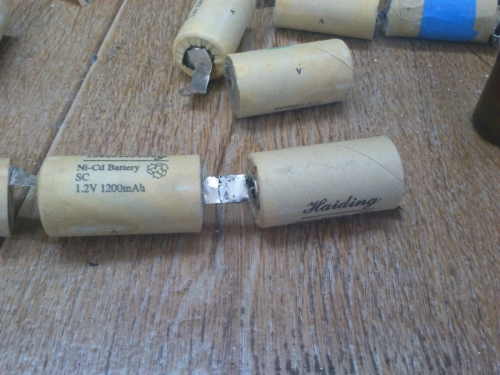

Typesætning af dele eller “dåser” har som regel en standardstørrelse og spænding, de adskiller sig kun i kapacitet. Batterikapacitet måles i Ah og er angivet på cellen (billedet herunder).

Til arrangement af skruetrækkerbatterier bruges følgende typer elementer:

  • nikkel – cadmium (Ni – Cd) batterier, med en nominel spænding på “bankerne” på 1,2V;
  • nikkel-metalhydrid (Ni-MH), cellespænding-1,2V;
  • lithium-ion (Li-Ion), med spænding-3,6V.

Lad os overveje mere detaljeret fordele og ulemper ved hver type..

Ni – Cd

Fordele:

  • Den mest almindelige type på grund af dens lave omkostninger;
  • Lave temperaturer, f.eks. Li-Ion-batterier, er ikke skræmmende;
  • Opbevares i afladet tilstand, samtidig med at dens egenskaber bevares.

Minusser:

  • Produceret kun i tredjelandes lande på grund af toksicitet under produktionen;
  • Hukommelseseffekt;
  • Selvudladning;
  • Lille kapacitet;
  • Et lille antal opladnings- / udladningscyklusser, hvilket betyder, at de ikke “lever” i lang tid ved intensiv brug.

Ni – Mh

Fordele:

  • Miljøvenlig produktion, der er mulighed for at købe et mærkebatteri af høj kvalitet;
  • Lav hukommelseseffekt;
  • Lav selvudladning;
  • Høj kapacitet sammenlignet med Ni – Cd;
  • Flere opladnings- / afladningscyklusser.

Minusser:

  • Pris;
  • Mister nogle af sine egenskaber under langtidsopbevaring i afladet tilstand;
  • “Lev” ikke i lang tid ved lave temperaturer.

Li-Ion

Fordele:

  • Ingen hukommelseseffekt;
  • Selvudladning er næsten fraværende;
  • Høj batterikapacitet;
  • Antallet af opladnings- / afladningscyklusser er flere gange større end for tidligere batterityper;
  • For at indstille den krævede spænding kræves færre “dåser”, hvilket reducerer batteriets vægt og dimensioner betydeligt.

Minusser:

  • Høj pris, næsten 3 gange i sammenligning med nikkel – cadmium;
  • Efter tre år er der et betydeligt tab af kapacitet, fordi Li nedbrydes.

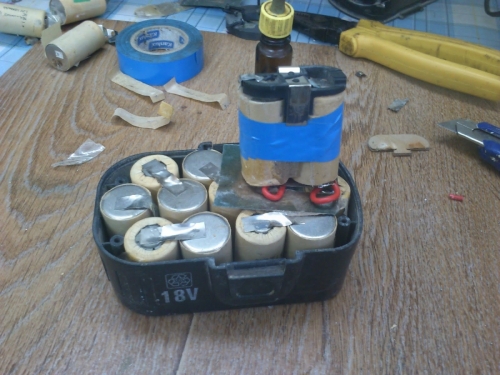

Vi stiftede bekendtskab med elementerne, lad os gå videre til resten af ​​elementerne i skruetrækkerens batteripakke. Afmontering af enheden, for eksempel til reparation af batteriet i Hitachi skruetrækker (billede herunder), er meget enkel – skru skruerne rundt om omkredsen og afbryd kabinettet.

Huset har fire kontakter:

  • To power ones, “+” og “-“, til opladning / afladning;
  • Øvre kontrol, den tændes via en termisk sensor (termistor). En termistor er nødvendig for at beskytte batterier, den afbryder eller begrænser ladestrømmen, når en bestemt temperatur i cellerne overskrides (normalt i området 50-600C). Opvarmning opstår på grund af høje strømme under tvungen opladning, den såkaldte “hurtige” opladning;
  • Den såkaldte “service” kontakt, som er forbundet via en 9K ohm modstand. Det bruges til komplekse ladestationer, der udligner opladningen på alle battericeller. I hverdagen er sådanne stationer ubrugelige på grund af deres høje omkostninger..

Det er faktisk hele designet af batteriet. Nedenfor er en video om, hvordan du adskiller en blok.

Fejl definition

Vi fandt ud af formålet med batteriets strukturelementer, nu vil vi overveje, hvordan man bestemmer fejlen, dette er del 2 af skruetrækkerens batterireparation. Umiddelbart bemærker vi, at alle elementerne ikke kan mislykkes på én gang, og da vores kredsløb er sekventielt, fungerer et kredsløb ikke, når et element fejler. Så vores opgave er at afgøre, hvor vi har det svageste led i kæden..

Til dette skal vi bruge et multimeter og til den anden metode til fejlfinding af en 12V lampe, hvis dit batteri til en skruetrækker også er 12 volt. Proceduren er som følger:

– Vi sætter batteriet på opladning, vent på signalet om en fuld opladning.

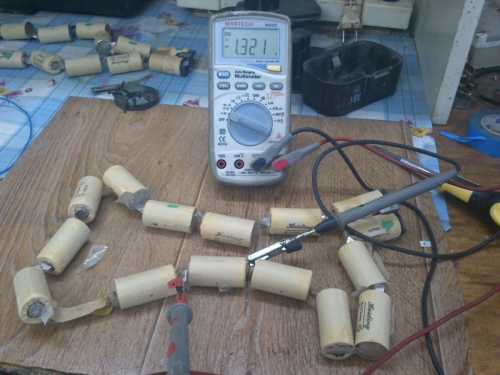

– Vi adskiller sagen og måler den på hver batteribank. For Ni – Cd skal vi have 1,2 – 1,4V, i lithium – 3,6 / 3,8V.

– Kontroller alle “banker”, hvor spændingen er mindre end den nominelle. For eksempel har de fleste Ni – Cd -celler en spænding på 1,3V og en eller flere – 1,2 / 1,1V.

– Vi samler batteriet op og arbejder indtil et mærkbart strømtab.

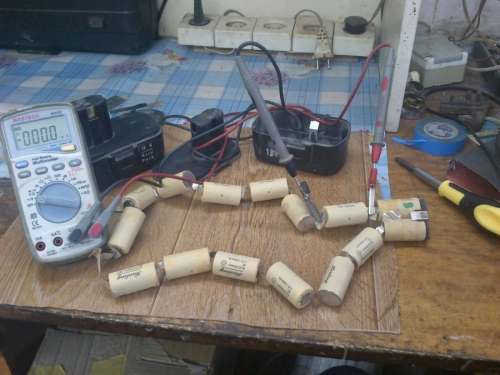

– Vi fjerner, adskiller og måler spændingsfaldet over “bankerne” på batteriet. På de markerede elementer vil spændingen “hænge” være større end på andre. For eksempel er de ikke længere 1,2V, men 1,0V eller endnu lavere.

Bemærk. Forskellen mellem cellerne i batteriet på 0,5 – 0,7V anses for betydelig, hvilket betyder, at cellen bliver ubrugelig.

Således har vi fundet kandidater til “genoplivning” eller “amputation” og udskiftning med nye elementer.

Hvis din skruetrækker arbejder på en spænding på 12 eller 13V, kan du søge med en enklere metode. Vi adskiller det fuldt opladede batteri og tilslutter en 12 volt lampe til kontakterne “+” og “-“. Lampen vil være en belastning og tømme batteriet. Dernæst tager vi målinger på battericellerne, hvor spændingsfaldet er stærkest, der er også et svagt led..

Der er andre måder, i stedet for en lampe, kan du vælge en modstand, men til dette har du allerede brug for det grundlæggende inden for elektroteknik, og det er tvivlsomt, at en modstand med den nødvendige modstand ville være ved hånden.

Andre fejl er meget sjældne. For eksempel tab af kontakt ved lodningspunkterne på batterierne eller enhedens strømkontakter, fejl i termistoren. Dette problem er mere iboende i forfalskninger. På grund af sjældenheden fokuserer vi ikke på batterielementerne..

Med “problem” -elementerne sorteret ud, er det nødvendigt at reparere. Hvordan repareres et skruetrækkerbatteri? Generelt er der 2 metoder til reparation, så at sige. Dette er restaurering og udskiftning af elementer, der er blevet ubrugelige..

Er det muligt at “genoplive” elementerne og hvordan?

Lad os gå videre til del 3 af reparation af et skruetrækkerbatteri og straks tage en reservation om, at begrebet “genoplivning” for lithium -ion -batterier ikke er relevant. Der er ingen hukommelseseffekt i dem, sandsynligvis er der sket lithiumnedbrydning, og der kan ikke gøres noget ved det. I sådanne batterier er det nødvendigt at finde ud af, hvad årsagen til funktionsfejlen er: selve elementet eller styrekredsløbet. Der er to muligheder her:

  • vi ændrer kontrolordningen fra en anden, men ligner vores, batteri, hvis det hjælper, finder vi en erstatning og ændrer det;
  • anvende 4V til en celle med en strøm på ca. 200mA, dette kræver en justerbar oplader. Hvis spændingen på elementet stiger til 3,6V – elementet fungerer korrekt, er problemet i andre elementer eller i styrekredsløbet.

Skruetrækkerens batterirenovering er hovedsagelig tilgængelig for Ni-Cd-batterier, men de er normalt de mest almindelige i husholdningsskruetrækkere..

Så hvordan genopliver du et skruetrækkerbatteri? Der er to typer “genoplivning” for disse typer batterier:

Denne metode er vist nedenfor i videoen..

Bemærk. Som hovedregel i et nikkel -cadmiumbatteri er hovedårsagen til tabet af kapacitet elektrolyttens afkogning, og hvis det er kritisk lille, hjælper ingen “firmware”.

Denne metode vil, hvis dens resultat er positivt, ikke løse problemet med fejl i elementer. Det vil snarere kun udskyde udskiftningen af ​​dem, der er blevet ubrugelige, og i fremtiden skal du stadig reparere Makit -skruetrækkerens batteri eller andre.

Reparation og udskiftning af batterielementer i en skruetrækker

En mere effektiv måde at reparere batterier til en skruetrækker er at udskifte elementer, som vi har identificeret som defekte.

For at udføre reparationer har vi enten brug for et “donor” -batteri, hvor nogle af elementerne er i orden, eller nye “banker”. Det vil ikke være svært at købe dem, selv på Internettet kan du let finde et dusin butikker, der er klar til at sende disse varer med posten. Prisen bider ikke for meget, for eksempel koster en nikkel-cadmiumcelle med en kapacitet på 2000 mAh omkring 100 rubler.

Bemærk. Når du køber et nyt element, skal du sørge for, at dets kapacitet og dimensioner falder sammen med de oprindelige elementer..

Vi har også brug for et loddejern, et lavt korrosionsmiddel (helst en alkoholfluks for rosin) og tin. Vi taler ikke om punktsvejsning, da der næsten ikke er behov for at købe eller samle det til en engangs batterireparation …

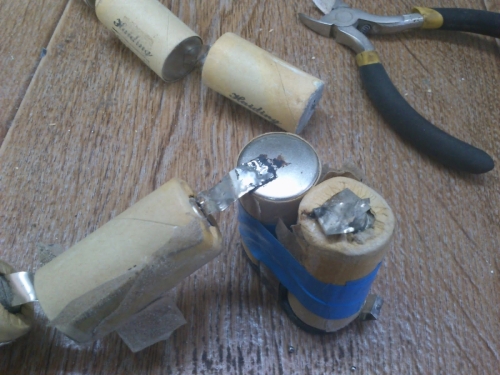

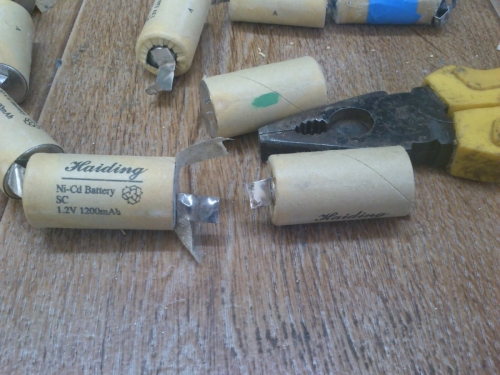

Der er ikke noget kompliceret i selve udskiftningen, især hvis du i det mindste har erfaring med lodning. Fotografierne viser alt i tilstrækkelig detaljer, vi afskærer det defekte element, i stedet for det lodder vi et nyt.

Flere nuancer skal bemærkes:

  • Ved lodning med et loddejern skal du forsøge at lodde hurtigt, så batteriet ikke varmes op, fordi risiko for at ødelægge det;
  • hvis det er muligt, implementer forbindelsen ved hjælp af indbyggede plader eller brug de samme kobberplader, dette er vigtigt, fordi ladestrømmene er store, og hvis tværsnittet af tilslutningstrådene er forkert, vil de varme op henholdsvis, termistorbeskyttelsen vil blive udløst
  • under alle omstændigheder må du ikke forveksle batteriets plus med minus – forbindelsen er sekventiel, hvilket betyder, at minus på den forrige dåse går til plus for den nye dåse, og minus på den nye går til plus af den næste.

Efter at de nye elementer er loddet, er det nødvendigt at udligne potentialerne på “bankerne”, da de er forskellige. Vi udfører en opladnings- / afladningscyklus: vi sætter den til at oplade natten over, giver den en dag til at køle ned og måler spændingen på elementerne. Hvis vi gjorde alt korrekt, vil billedet være sådan: på alle elementer den samme indikator for multimeteret, inden for 1,3V.

Dernæst fortsætter vi med at aflade batteriet, sætter batteriet i skruetrækkeren og lægger det “fuldt ud”. Det vigtigste er at spare selve skruetrækkeren, ellers bliver du også nødt til at reparere den. Vi bringer det til fuld udladning. Vi gentager denne procedure to gange mere, dvs. opladning og fuldstændig afladning.

Det skal bemærkes, at proceduren for sletning af “hukommelseseffekten” bør udføres hver tredje måned. Det udføres analogt med den ovenfor beskrevne uddannelse.

En sådan ikke særlig vanskelig procedure forlænger arbejdet i din skruetrækker, i det mindste indtil du skal ændre den til en ny.
