Кабель для водостоков: выбор и монтаж

В доме, где установлена водосточная или ливневая система канализации, необходимым элементом является установка кабеля для водостоков. Разновидности, монтаж и советы по выбору греющего кабеля для водостоков рассмотрим в данной статье.

Оглавление:

Принцип работы и устройство кабеля для водостока

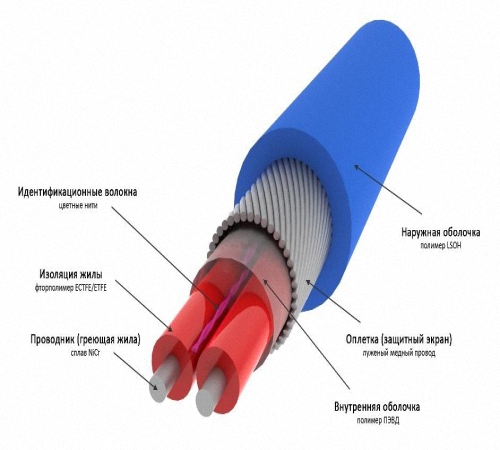

Принцип работы самогреющегося кабеля состоит в работе нагревательного гибкого элемента. Устройство кабеля для обогрева водостоков состоит из двухжильного медного провода, которые покрывают оловянным или медным сплавом. Вокруг кабеля напрессовывают термопластичную пластмассу.

Сфера использования самогреющегося кабеля:

  • обогрев жилого сектора: водопровод и ливневая система канализации;
  • обогрев коммерческого сектора: отапливание системы водообеспечения, системы пожарной безопасности и системы ливневой канализации;
  • обогрев промышленных помещений во взрывоопасных и простых зонах.

Саморегулируемый греющий кабель для водостока, который монтируют на трубах или на крыше, способен реагировать на перемены температурного режима.

Матрица на греющем кабеле, при низких температурах выделяет тепло. Высота температуры нагрева зависит от температуры на поверхности труб.

Функции металлического покрытия:

  • обеспечение заземления,
  • защита от агрессивного воздействия,
  • защита от воздействия ультрафиолетовых лучей,
  • защита от образования искры.

Двухжильный провод отвечает за обеспечение напряжения по всей длине кабеля. Роль непрерывного греющего элемента выполняет проводящее пластиковое покрытие.

Преимущества установки кабеля для водостока:

  • отсутствие образования участков местного перегрева,
  • образование необогретых участков исключено,
  • отсутствие образования наледи в зимнее время,
  • обеспечение плюсовой температуры в водосточных трубах,
  • обеспечение отвода ливневых вод.

Основные виды кабеля для обогрева водостока

В зависимости от типа регулировки кабеля для водостока разделяют на:

  • резистивные кабеля для водостока,
  • кабеля саморегулирующегося типа.

Преимущества резистивного кабеля:

  • улучшенная теплоотдача,
  • обеспечение постоянного значения мощности системы обогрева,
  • стоимость резистивного кабеля намного ниже, чем саморегулирующегося,
  • необходимость в низком стартовом токе.

Недостатки резистивного кабеля:

  • высокий уровень расхода электроэнергии,
  • ограниченный срок использования,
  • в местах перехлеста возникает риск перегорания кабеля.

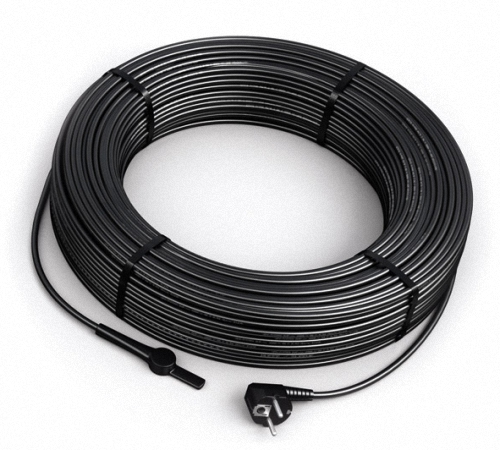

Резистивный кабель используют для обогрева крыш, которые имеют большую площадь.

Саморегулирующий кабель для обогрева водостока, способен контролировать изменение температуры, в зависимости от температурного режима окружающей среды.

Отличительные преимущества саморегулирующего кабеля:

  • экономный расход электричества;
  • легкий монтаж: нарезка кабеля производится на месте установки;
  • высокий уровень устойчивости к перегоранию;
  • продолжительный срок использования,
  • подходит для различных видов крыш с любим типом покрытия.

В зависимости от материала, из которого изготовлен кабель выделяют:

  • бронированные кабели одно- или двухжильного сечения;
  • саморегулирующий кабель;
  • армированный кабель двухжильного сечения.

Преимущества бронированного кабеля:

  • высокая прочность,
  • доступная цена.

Преимущества армированного кабеля:

  • высокий уровень устойчивости к механическим воздействиям;
  • пожаропрочность.

Конструкция системы обогрева водостоков

Перед тем как разобрать устройство системы подогрева водостоков, ознакомимся с функциями данной системы:

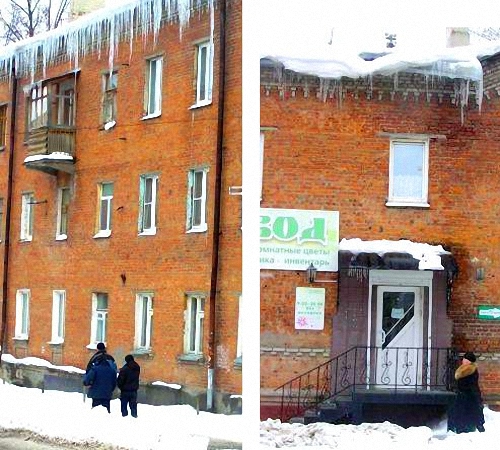

1. Защита компонентов ливневой системы от механических повреждений, в следствие образования обледенения в зимнее время года.

2. Гарантия безопасного пребывания людей, машин или животных возле системы водостока.

3. Установка системы обогрева водостоков избавляет от выполнения работы по удалению обледенелых участков крыши.

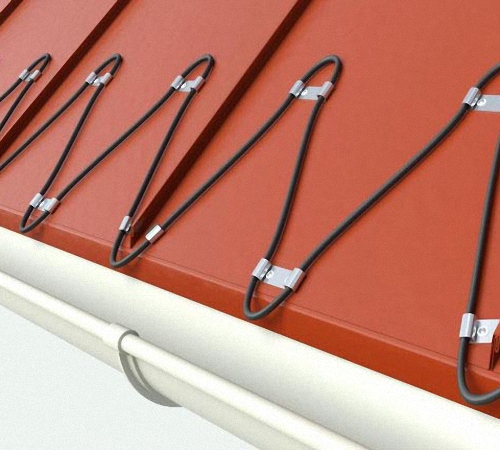

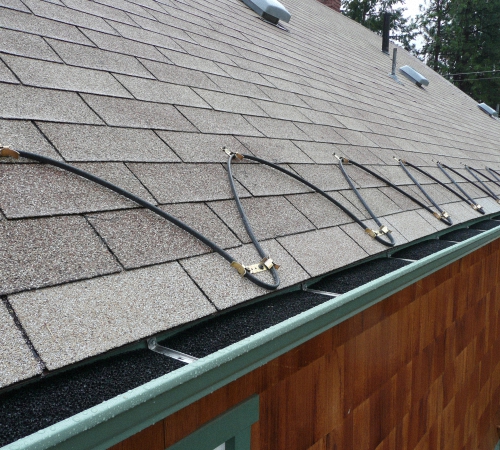

Чтобы обеспечить эффективную работу системы обогрева, кабель монтируют по периметру всей крыши или в местах предполагаемого скопления осадков.

Устройство системы обогрева состоит из:

  • кабеля,
  • соединительных и кольцевых муфт,
  • кабеля, который обеспечивает питание системы,
  • контрольного провода, который обеспечивает питание датчиков,
  • датчиков управления, с наличием терморегулятора температурного режима,
  • элементов крепления.

Совет: чтобы уберечь систему обогрева от повреждений, во время установки системы обогрева, следует произвести установку снегозадержывающих элементов.

Основные узловые составляющие системы обогрева:

1. Узел обогрева – отвечает за монтаж секций нагревательного кабеля.

2. Узел управления включает датчики, регуляторы температуры, устройства запуска системы, устройства защиты и пульт управления.

3. Узел распределения характеризуется наличием силовой и контрольной проводки, которая отвечает за взаимодействие узла управления и обогрева.

Расчет мощности системы обогрева водостоков и кровли

На выбор мощности системы, существенное влияние оказывает тип крыши. Если кровля не имеет теплоизоляции, рекомендуется использовать кабель, минимальная мощность которого составляет 40-50 Вт на погонный метр. Если теплоизоляционные работы проводились заранее, для системы обогрева подойдет кабель мощностью 25-30 Вт.

Чтобы произвести точный расчет системы обогрева, следует выполнить ряд действий:

  • определите общую длину кабеля, необходимого для обогрева: общая длина горизонтальных водостоков умножается на два;
  • определите общую длину вертикальной водосточной системы;
  • добавьте к первому значению второе и умножьте полученный результат на предполагаемую мощность кабеля.

Мощность кабеля зависит от типа и материала, из которого изготовлены водостоки:

  • мощность кабеля для пластиковых водостоков – 20 Вт на погонный метр;
  • мощность кабеля для металлических водостоков – 25 Вт;
  • мощность кабеля для деревянных водостоков – 18 Вт.

Установка системы обогрева водостоков и кровли

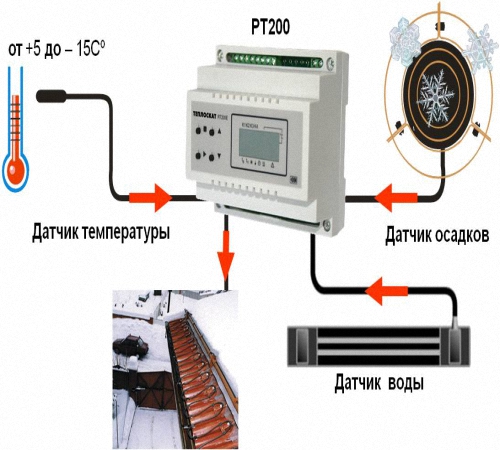

Для произведения установки системы обогрева требуется наличие:

  • регулятора изменения температуры,
  • регуляторов измерения температуры воздуха,
  • блока питания, который подключают к температурному датчику,

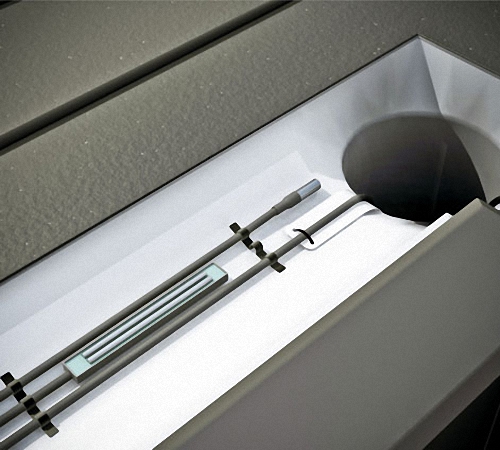

  • датчика контроля за осадками и водой.

Основные этапы установки системы обогрева водостоков и кровли:

1. Составление общей схемы монтажа системы обогрева, на которой указано расположение проводов для водостоков и крыши.

2. Подготовка и монтаж кабелей. Данный этап, включает замеры и подготовку кабеля, в соответствии с размерами водостоков и общей площадью крыши. Лучше производить установку кабелей перед монтажом верхнего слоя крыши и проведения чистовой отделки стен.

3. С помощью специальных зажимов, кабель следует связать в пучки. После связки, кабели нужно уложить в лотки и опустить в трубы. Установка труб производится зигзагообразно. Трубы размещаются по крайней части крыши, закрепление труб производится при помощи зажимов, клепок или полос.

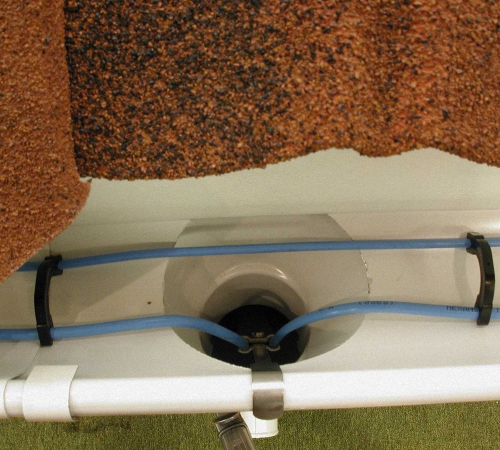

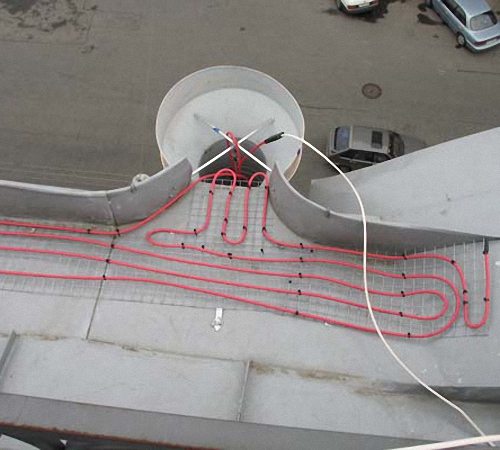

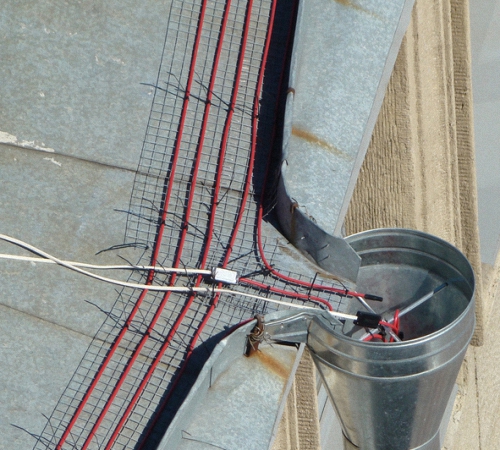

4. После закрепления труб на крыше, устанавливают систему обогрева для водостоков. В горизонтальных водостоках кабель прокладывают в два слоя. На карнизе кабель устанавливают зигзагообразно, для предотвращения появления обледенения.

5. Следующий этап – прокладывание распределительной сети от коробки распределения до аппаратурного шкафа. Для облегчения данного процесса, следует заранее подготовить место для аппаратурного шкафа, и сделать предварительные замеры.

6. Заключительный этап включает установку и подключение аппаратурного шкафа.

7. После завершения установки следует произвести проверочные работы, которые включают:

  • замеры сопротивления всех кабелей системы обогрева;
  • замер сопротивления в обогревательном кабеле;
  • установку заземления;
  • проверку системы защиты;
  • проверку нулевой фазы;
  • проверку системы автоматизации;
  • составление отчета о проведенных работах;
  • эксплуатацию системы обогрева.

Запуск системы обогрева кровли и водостоков

Когда температура окружающей среды попадает на кабель, включается релейный механизм, снимающий цепную блокировку. Происходит запуск системы, на время, которое задает таймер. После истечения данного времени происходит выключение автомата и начинают работать датчики измерения осадков и воды.

При большом количестве осадков происходит включение обогрева крыши и водостоков. При прекращении попадания осадков на крышу, система обогрева кровли прекращает работу. Обогрев водостоков работает, с целью избавления от талой воды. Отключение обогрева водостоков происходит в автоматическом режиме.

Рекомендации по выбору и установке кабеля для водостока

1. При выборе кабеля для водостока, лучше отдать предпочтение комбинации резистивного кабеля с саморегулирующим. На крыше установите резистивный кабель, а в системе водостока – саморегулирующий.

2. Крепление кабеля для водостока осуществляется при помощи монтажной ленты. Выбирайте монтажную ленту максимальной толщины, для обеспечения более надежного крепления.

3. Длина шага установки кабеля резистивного типа составляет 25 см, а саморегулирующегося кабеля – 50 см.

4. В системе водостока крепление кабеля осуществляется с помощью термоусаживаемой трубки.

5. Монтажная лента с заклепками поможет закрепить кабель внутри труб.

6. Герметическая монтажная лента используется при закреплении кабеля на крыше.

7. Не рекомендуется прибегать к сверлению кровли, для установки кабеля, чтобы избежать протечек крыши.

8. В месте установки кабеля, следует исключить наличие острых предметов, которые способны нанести механическое повреждение системе обогрева.

9. При покупке кабеля для системы обогрева, первым делом, обратите внимание на срок эксплуатации кабеля. Рекомендуется отдать предпочтение кабелю с наивысшим сроком эксплуатации.

10. Изучите особенности нагревательного элемента кабеля.

11. Комплектующие для системы обогрева крыши и водостока и кабель желательно выбирать одной фирмы, для обеспечения надежной работы всей системы.

12. Лучше покупать систему обогрева в фирмах, которые являются прямыми поставщиками производителя комплектующих для системы обогрева.

Обзор производителей кабелей и комплектующих для системы обогрева водостоков

На кабель для обогрева водостоков цена определяется такими факторами:

  • мощностью кабеля,
  • типом кабеля: резистивный стоит дешевле, а саморегулирующий – дороже,
  • метражом кабеля,
  • качеством и производителем.

1. Raychem (Бельгия)

Особенности:

  • обеспечение надежной защиты системы водостоков от обледенения;
  • длительный срок эксплуатации кабеля;
  • наличие фирменных комплектующих;
  • кабель состоит из двух медных жил, саморегулируемого элемента, полиолефиновой теплоизоляции, луженно-медной оплетки, защитной полиолефиновой оболочки.

2. Hemstedt (Германия)

Особенности:

  • одностороннее подключение;
  • бесшовное соединение кабеля;
  • тефлоновая изоляция, которая не поддается влиянию ультрафиолета;
  • простой монтаж;
  • автоматическое управление системой обогрева;
  • мощность от 30 до 525 Вт.

3. Devi (Дания)

Особенности:

  • гарантия на саморегулирующий кабель 5 лет;
  • отсутствие концевых муфт;
  • количество жил – две;
  • предотвращение появления обледенения;
  • стойкость к ультрафиолету и атмосферным осадкам;
  • наличие медного покрытия в совокупности с фольгой;
  • тефлоновая изоляция;
  • гарантия от производителя: 20 лет;
  • максимальная мощность 230 Вт.

4. Defrost (Норвегия)

Особенности:

  • исключение перегорания кабеля при пересечении;
  • легкая нарезка и простой монтаж;
  • сфера использования: обогрев крыш, труб, емкостей. желобов и водостоков;
  • максимальное напряжение – 240 Вт;
  • не требует дополнительного оборудования, кроме регулятора температуры, для обеспечения отключения кабеля в летний период.

5. Eltrace (Франция)

Особенности:

  • наличие широкого ассортимента мощностей и использования;
  • устойчивость к ультрафиолету;
  • высокий уровень теплоотдачи;
  • наличие большой максимальной длины подключения, позволяет использовать кабель для обогрева водостоков большой площади;
  • защита от перегрева.

Сфера использования:

  • предотвращение замерзания труб;
  • емкостей,
  • водостоков,
  • кровельных систем,
  • желобов.
