Отрезной станок своими руками: конструкция, схема, изготовление

Работая режущим инструментом, например, болгаркой, многие мастера понимают, насколько проще делать резку металла при помощи простейшего станка – и работа удобнее, и линия среза идеальная. Но при просмотре цен на отрезной станок по металлу, пусть даже самый примитивный б/у-шный, появляется желание смастерить нечто вроде этого приспособления самостоятельно. Есть несколько способов сделать отрезной станок своими руками, например, на основе болгарки или диска. Все конструкции имеют свои минусы или очевидные преимущества.

Оглавление:

Применение отрезных станков быту

В работе по металлу невозможно обойтись без сварки, резки, шлифовки и других типов обработки. Возможность иметь у себя в хозяйстве простейшие станки, для деревообработки и по металлу – это огромное подспорье домашнему мастеру. В тех местах, куда сложно добраться для выполнения работ, например, отрезать металлическую лестницу или что-то изменить в конструкции чердака, там понадобится болгарка или циркулярная пила. А нарезку равных кусков арматуры, прутьев, небольших труб и всевозможных заготовок из металла намного проще сделать на рабочей поверхности станка.

Этим же отрезным танком можно пользоваться и в других целях, чтобы резать алюминий, пластик и другие синтетические материалы. Однако не рекомендуется станки по металлу применять для целей деревообработки. Учитывая небольшие размеры бытового металлорежущего станка и общую простоту такой конструкции, его будет несложно разместить на своей усадьбе.

Для работ на станке понадобится хорошо освещенный участок во дворе или в гараже, розетка и ровная поверхность пола. А при ненадобности его всегда можно вынести в мастерскую, кладовую или подсобное помещение до очередного применения в хозяйстве. Некоторые конструкции самодельных станков можно собирать и демонтировать, рама или основание конструкции останется цельной.

Самодельный станок отрезной также можно не только использовать в доме, но и сдавать в аренду, чтобы окупить затраты на его изготовление – словом, это очень выгодное приспособление.

Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность – до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные – ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления – зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

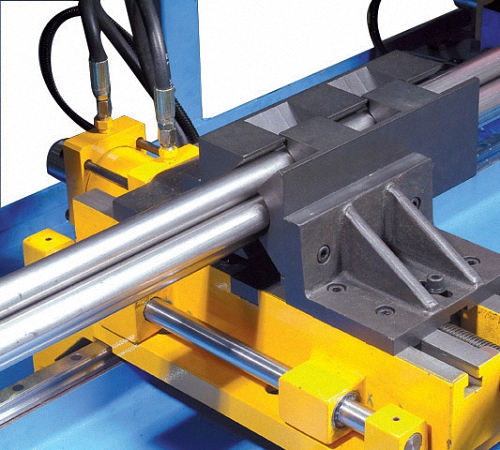

3. Даже самодельный станок желательно снабдить тисками – для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг – выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

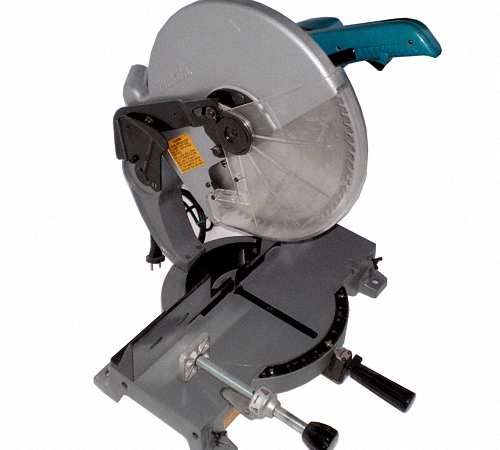

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

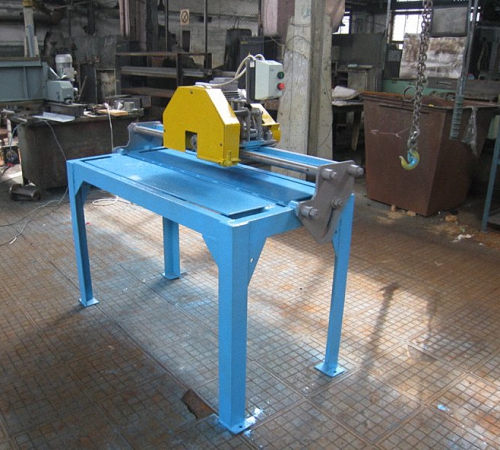

8. От подачи режущего инструмента также зависит тип отрезного станка – маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

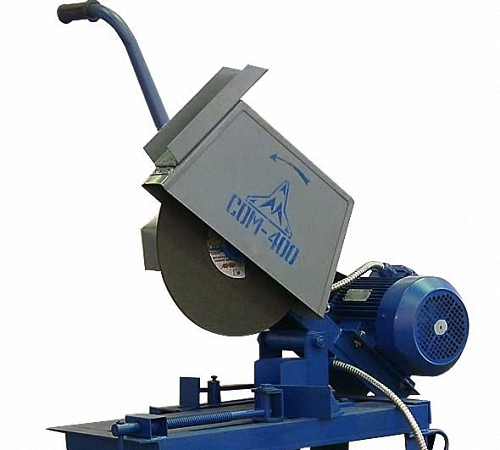

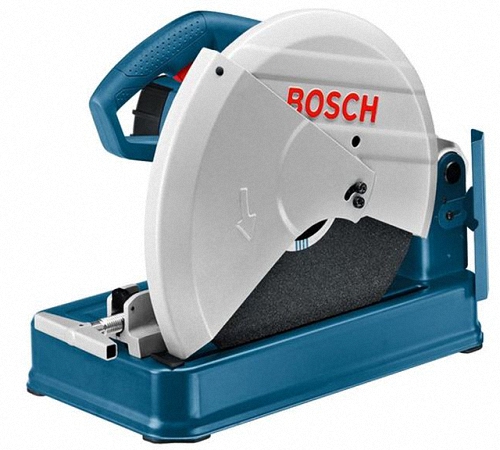

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

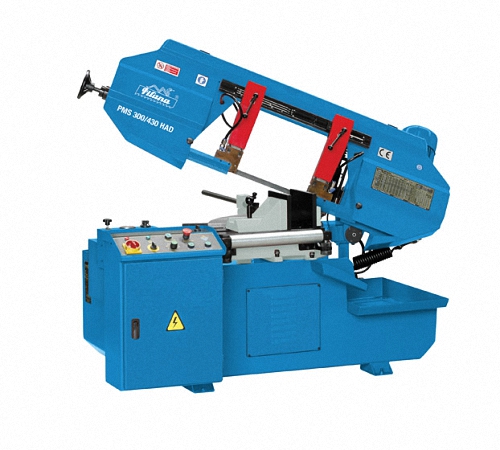

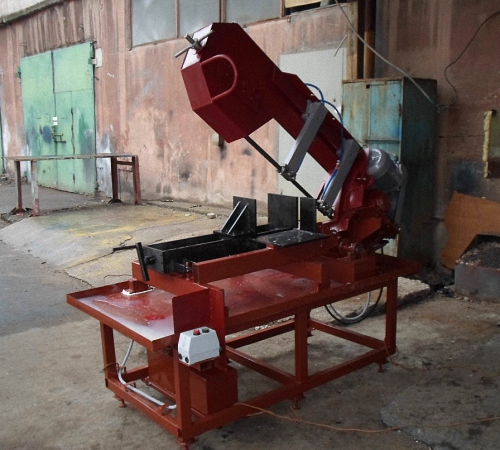

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.

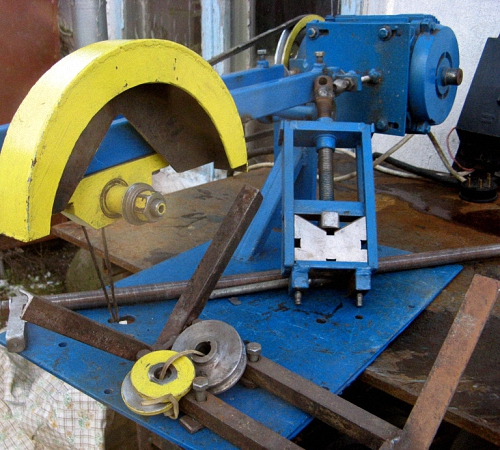

В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

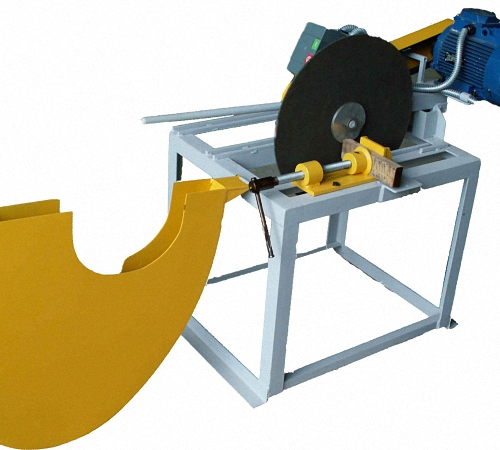

Процесс изготовления станка на основе режущего диска

Для работы потребуются:

• стальной уголок,
• швеллер,
• дрель,
• сварочный аппарат,
• электродвигатель,
• подшипниковая пара,
• пусковая цепь,
• выключатель,
• вал,
• катушка,
• деревянный щит или стальной лист для рабочей поверхности,
• коробка для обеспечения работы электросхемы.

1. После подготовки всего инструментария делают раму или общий каркас подходящих размеров, например, из уголка №25. Части конструкции на отрезной станок по чертежу замеряют и нарезают болгаркой, далее приступают к сварке. Готовая рама может быть посажена на виброопоры ножек, которые облегчат работу станка. Ножки проще сделать из того же профиля или трубок небольшого диаметра.

2. К полученному столу приваривают швеллер №10, выполняющий роль направляющей оси, он станет основой конструкции для крепления режущей части станка и соединения с мотором. Далее основные детали крепятся к швеллеру, включая две вертикальные стойки, укрепляемые болтами.

3. Далее из профилей необходимо сварить другую раму – это основание для крепления электродвигателя и основного режущего диска. С другой стороны рамы закрепляется электродвигатель мощностью порядка 1,5-2 кВт. Наиболее долговечными и надежными считаются асинхронные двигатели. Мотор нужно будут запитать от 3-фазной сети. Напоминаем, что движок большей мощности обеспечит более ровный срез и хорошую скорость выполнения работ по нарезке металла.

4. Способ крепления вала и общий принцип его подсоединения к конструкции – не принципиален. Нарезной станок, при грамотном обеспечении подачи оборотов от электромотора к вращающемуся валу, обязан надежно работать. Это ему поможет обеспечить клиновой ремень. Некоторые работы можно заказать токарю (вал с опорами, шкив под ремень и дисковые фланцы). Целесообразно сделать выступ фланца диаметром 32 мм.

5. Далее опорные подшипники крепятся в гнездах плит верхней рамы на швеллере. Болтами с гайкой можно закрепить двигатель и вал. Обеспечение работы электросхемы – в готовой коробке с переключателем, которую прикрепляют в нижней части рамы.

6. Соединение стоек с валом диаметром 12 мм делают при помощи одетой втулки. Чтобы она не соскальзывала, втулку и вал присоединяют с наименьшим зазором при скользящей посадке. На втулку приваривают коромысло от швеллера, чтобы его плечо находилось в соотношении 1:3.

7. Возле двигателя понадобится установить жесткую пружину – для обеспечения, возврата, подойдёт даже от эспандера. Пружины и цепи достаточно надежно закрепить болтами.

8. Электромотор устанавливается со стороны меньшего отрезка коромысла, а вал – с большей стороны. Ременная передача обеспечит движение вала.

9. Обязательно нужна кнопка экстренной остановки и пусковая цепь, при этом двигатель необходимо подсоединять через коробку и трехполюсный автомат, а кнопка остановки ведут к подключению в сеть напрямую. Подключение станка обеспечит трехполюсный пусковой автомат, запускающий электромотор.

10. Помните об искре, которая будут лететь от диска – обеспечьте его кожухом. Работу сначала проверяют на холостом ходу, и лишь убедившись в надежности конструкции, можно пробовать резку мягкого металл, например, алюминия, чтобы скорректировать все неточности. Рабочую поверхность конструкции можно сделать металлическую или деревянную и, покрытую плотной фанерой, если необходимо для работы – закрепите тиски.

Процесс изготовления станка на основе болгарки

Есть несколько способов того, как сделать отрезной станок по металлу своими руками – на эту тему есть несколько хороших видео.

Первый способ. Самое простейшее приспособление – каркас из трубы, которая одновременно послужит удобной ручкой. С одной стороны сваркой крепится поперечная планка, на которой должны быть отверстия под крепление болгарки. На эту основу будет крепиться подвижный вал на кусок уголка, эта же часть может крепиться на пол гаража или на рабочий стол. А с другой стороны закрепляют к пружине, при помощи которой станочная конструкция сможет возвращаться на исходную позицию. При грамотном креплении болгарки приспособление поможет производить более точную резку металла, освобождая при этом одну руку.

Не стоит забывать об обратном ударе болгарки, когда инструмент отбрасывает назад, если заклинивает абразивный диск. А осколки абразива о разрушения диска могут серьезно травмировать. Закрепленная на станок болгарка с закрытым кожухом такие последствия минимизирует. Однако простейшая конструкция не дает возможности выполнять высокоточную нарезку, например, когда нужно нарезать небольшие куски стального прута, которые требуют дальнейшей корректировки.

Второй способ трансформации болгарки в отрезной станок для работ по металлу. Это станок можно сделать разборным.

Для работы потребуются:

• сварочный аппарат,
• дрель,
• стальной уголок,
• профилированная труба,
• швеллер,
• вал,
• пружина,
• реле,
• одинаковые подшипники,
• педаль,
• болты,
• деревянный щит или стальной лист для рабочей поверхности.

1. Необходим предварительный чертеж или эскиз, где обозначены все размеры и необходимые детали. Готовые чертежи на отрезной станок по металлу есть в интернете, но все равно придётся вносить свои коррективы, используя то, что уже имеется в хозяйстве. Легкий эскиз не требует точных замеров, достаточно соблюдать пропорции и иметь точное представление о каждом элементе конструкции. И помните, что придется менять каркас под разные размеры рабочего диска болгарки.

2. Две рамы на общей оси – основа простейшего каркаса станка, и лучше сварить их из металла. На нижнюю часть необходимо приварить то крепление, которое будет состоять из подвижной струбцины и прижимного уголка. Ту часть, на которой будет закреплена болгарка, нужно сделать перемещающейся по вертикали относительно нижней, подобно маятнику. Без пружины не обойтись, она нужна для возврата на исходную позицию. Дополнительно сваркой закрепите линейку с ограничителем – для точности замеров.

3. Запуск работы такого станка обеспечит пусковая педаль (кнопка), подсоединенная через низковольтное реле, подавая болгарке напряжение. Проверку конструкции после включения необходимо делать на холостом ходу. Если круг не задевает кожуха, свободно вращаясь, то можно применять конструкцию на практике – самодельный станок для резки металла готов.

4. Данная конструкция может быть разборной, а на болгарку можно устанавливать другие съемные диски. При работе с другими материалами помните об особенностях материалов во время их нарезки. Помните о технике безопасности и мерах предосторожности при выполнении работ по металлу.
