DIY installation af tværbundne polyethylenrør: forbindelsesmetoder. Sådan laver du en krympning på egen hånd, og hvordan du tilslutter rør

På trods af at rør fremstillet af metal, metalplast og polypropylen præsenteres på byggemarkedet for varme- og vandforsyningssystemer, er der i de senere år dukket en anden ny type materiale op-tværbundet polyethylen. Artiklen vil diskutere, hvilken slags materiale det er, og hvad er dens fordel. Og der vil også blive givet instruktioner om, hvordan man installerer tværbundet polyethylen med egne hænder..

Indhold:

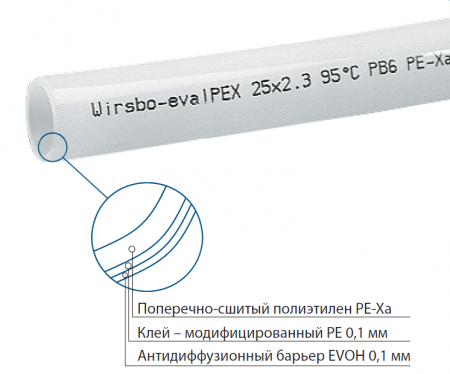

Hvad er XLPE -rør?

Hovedråmaterialet er polyethylen, tæt polyethylen. At lave rør af det er en kompleks teknologisk proces. Med tilsætning af kemiske forbindelser og under påvirkning af høj temperatur, tryk, elektronbestråling dannes et tæt råmateriale med en tredimensionel struktur. Senere er det tværbundet i en ekstruder..

Alt dette giver dig mulighed for at skabe et unikt materiale, der har egenskaber utilgængelige for metal og plast..

Måske er den vigtigste fordel molekylær mekanisk hukommelse. I tilfælde af deformation på grund af brud, ekspansion, når vand fryser i dem eller overlapper hinanden. Det tværbundne polyethylenrør genopretter fuldstændigt sit udseende og alle tekniske egenskaber. For at gøre dette er det nok at opvarme det med en konstruktion hårtørrer. I dette øjeblik antager materialet de former, som blev givet det af ekstruderen. Denne vigtige egenskab gør det muligt at bruge dem til udendørs vandforsyning og ikke være bange for, at de om vinteren kan briste på grund af dårligt drænet vand..

Tip: Selve XLPE er modstandsdygtig over for ekspansion indefra, men VVS består uundgåeligt også af metaldele. Derfor er det ikke det værd at bevidst efterlade vand i varmesystemet med risiko for minusgrader. Men de bliver et sikkerhedsnet i tilfælde af force majeure, for eksempel når varmekedlen er slukket..

Fravær af jernholdige og kalkholdige formationer inde i rørene XLPE er den anden fordel. Dette er vigtigt for både varme- og VVS -systemer. En intern reduktion i rørens diameter vil føre til et fald i effektiviteten af opvarmning og i tilfælde af vandforsyning til permanente blokeringer, bakterievækst og en ubehagelig lugt. Alt dette kan undgås, når du vælger XLPE -rør..

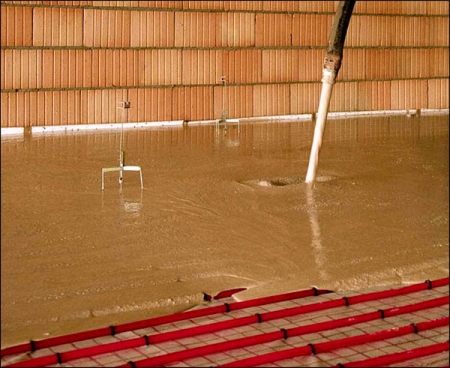

Ved arbejde med rør der er ikke behov for yderligere tætninger til forbindelser med beslag. Over tid slides de op, og trykfald opstår. Loddetætheden for alle forbindelseselementer er så høj, at XLPE -rør bruges til et vandopvarmet gulv, der er monteret i en betonafretning, og det vil være, hvis ikke umuligt, så meget svært og dyrt at udskifte enkelte elementer..

Let vægt. På grund af deres lave vægt og plasticitet er de lette at transportere selv i en personbil.
Lang og sikker drift. Dette miljøvenlige materiale er ufarligt for mennesker og miljø. Det ruster ikke og reagerer ikke på kemiske påvirkninger. Garanteret levetid over 50 år.

Vigtigt: XLPE -rør har lav modstandsdygtighed over for direkte UV -stråler. Derfor anbefales det at bruge dem til skjulte ledninger eller i rum uden vinduer..

Tip: hvis de bruges til reparationer, skal du først sikre dig, at trykket og temperaturen i varmesystemet til hjemmet svarer til de anbefalede værdier, der er angivet for bestemte rør.

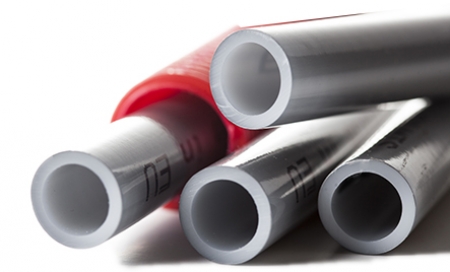

Typer af XLPE -rør

Der er 2 typer XLPE -rør:

universel, som er lige velegnede både til varmesystemet i en lejlighed eller et landsted og til et varmt gulv, der er monteret i en afretningslag og løber på varmt vand;

specialiseret. De kan kun bruges til opvarmning eller kun til gulvvarme..

Vigtigt: rør beregnet til opvarmning kan modstå temperaturer op til +95 ° C og tryk op til 10 atmosfærer. Men i nødstilfælde, når trykket kan springe til 20 atmosfærer, og temperaturen er 100-100 ° C, klarer de også uden at miste deres tekniske egenskaber..

Til opvarmning i XLPE -rør er det tilladt at bruge vand eller frostvæske.
De fleste rør kan bruges til et landsted, men ved tilslutning til centralvarme i en lejlighed skal XLPE -rør være særligt mærket. Det betyder, at de har en ekstra varmeisoleringsskal..
Vandrør, uanset om de er alsidige eller specialiserede, er sikre og miljøvenlige. De må monteres på drikkevand.
XLPE -rør har standarddiametre, men særlige fastlodningsbeslag, gevindforbindelser og trug til fastgørelse langs væggen bruges til fastgørelse. Dette tilbehør garanterer en solid forbindelse og et smukt udseende, når det er kablet udendørs..

Ifølge metoden til behandling af råvarer er de opdelt i 4 kategorier med passende mærkning:

PEXa – rør sys sammen ved hjælp af peroxidmetoden;
PEXb – behandlet med gas;
PEXc – rør bestråles med elektroner inde i det elektromagnetiske felt;
PEXd – rør udsættes for nitrogenforbindelser.

Hovedproducenter af XLPE -rør

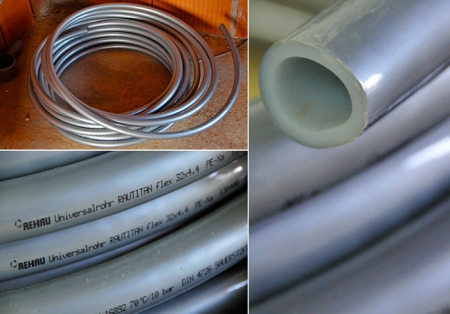

Det mest kendte mærke af XLPE -rør er REHAU (Tyskland). I mange år har hun fremstillet specialiserede og universelle rør under mærket RAUTITAN. Opstillingen har alle størrelser (fra 12 til 250 mm) og 4 typer: FLEX, HIS, STABIL, PINK.
Den finske koncern UPONOR har også etableret sig som producent af rør af høj kvalitet under mærket WIRSBO. Størrelse fra 12 til 150 mm.

Israelsk firma GOLAN fremstiller den største rørdiameter fra 12 til 500 mm.

Prisen på selve rørene for de vigtigste mærker i popularitet er næsten den samme, den eneste forskel er i prisen på fittings og komponenter, som kan nå 10-15%.

Metoder til sammenføjning af tværbundet polyethylen

Der er 3 måder, hvorpå XLPE -rør kan tilsluttes.

Elektrofusionsbeslag. Dette er en yderst effektiv måde. Men til implementering har du brug for specielt udstyr og færdigheder, så det er klassificeret som en mindre almindelig metode..
Trykbeslag. Det har producenter som UPONOR, REHAU og Bir Peks. Den største fordel er polyethylens reduktionskarakteristika. Så når beslaget trykkes, fylder polymererne i det hele rummet, og fastgørelsespunktet viser sig at være meget holdbart.
Kompressionsbeslag. Dette er den nemmeste og mest overkommelige måde at forbinde XLPE -rør, der er tilgængelige til hjemmebrug..

Vigtigt: tilslutningsmetoden skal vælges baseret på det tryk, der antages i rørene under drift. Hver af de ovennævnte metoder kan kun modstå belastningen inden for visse grænser..

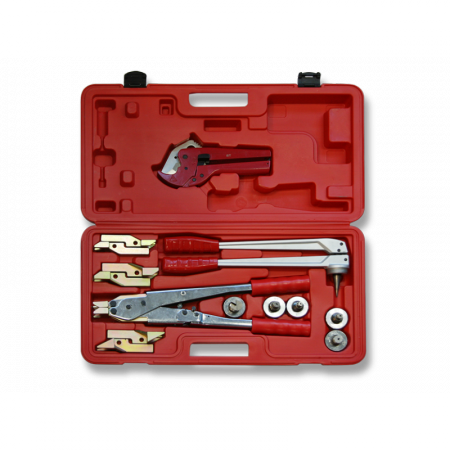

DIY XLPE rørforbindelsesværktøj

Listen er lille og består af:

hydraulisk presse;
ekspander;
et sæt forbindelseselementer (beslag);
særlige saks;
tang.

Forberedende arbejde

Samlerudtagene, som rørene skal tilsluttes til, skal være i god stand og sikre absolut tæthed.
Inden arbejdet påbegyndes, skal arbejdspladsen være fri for snavs og støv, så der ikke kommer snavs i samlingerne.
Det krævede antal rør og fittings er udlagt.
Det er tilrådeligt at have et rørlayout foran dine øjne.
I landhuse kommer vand direkte fra en brønd, derfor har det en lav temperatur og kondensdannelse i rummet på rør med koldt vand. Og det varme vand i dem afkøles hurtigt, og du skal lade det passere længe hver gang. For at undgå dette anbefales det at lægge ekstra varmeisolering, f.eks. Korrugering, på XLPE -rør i vandforsyningssystemet..
På grund af rørens høje duktilitet, før arbejdet påbegyndes, er de fastgjort til væggen på særlige beslag-holdere.

Sådan arbejdes korrekt med syet polyethylen

Hovedgarantien for succes i installationen af XLPE-rør er et snit af høj kvalitet i en vinkel på 90 °. Det skal gøres nøjagtigt vinkelret på længdeaksen.

For at sikre den mest holdbare forbindelse i beslagene skal rørets snitkant være helt flad uden grater, hak og bølger. I nærvær af ovennævnte uregelmæssigheder, under docking, kan rørets kant lide endnu mere, og tætheden vil blive brudt. Problemets indlysende vil kun blive forstået under drift..

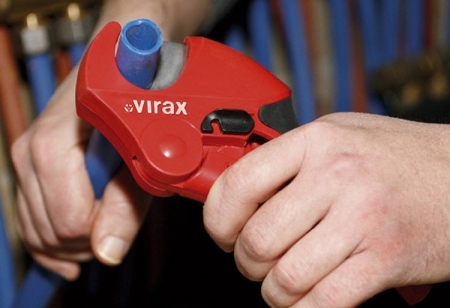

Det anbefales at bruge specielle rørskærere til skæring. Det er en saks, der ligesom en beskærer klipper selv et tykt rør jævnt uden større anstrengelse. De findes i forskellige priskategorier, og billige modeller er velegnede til hjemmebrug..

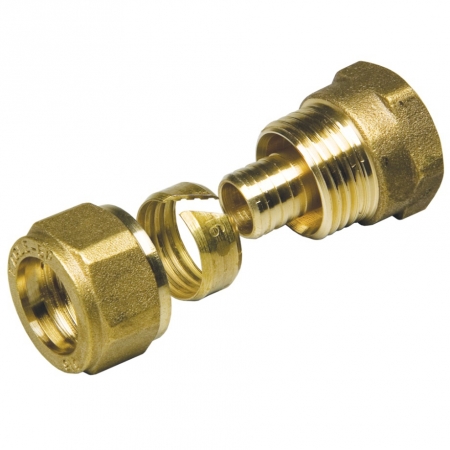

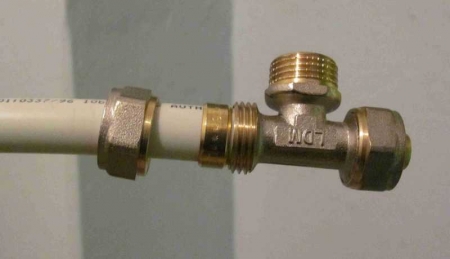

Installation af XLPE -rør efter komprimeringsmetode

XLPE rørkrympning er lige så velegnet til koldtvandsforsyning og varmesystemer. Fjernes let, hvis det er nødvendigt.

Arbejdsfaser

Røret skæres til den ønskede længde, og en møtrik sættes på enden med et gevind til stikket.
Derefter sættes en delt ring på. Da det ikke er tæt og har et snit, er det ikke svært at gøre det med egne hænder. Ringen placeres i en afstand af 1 mm fra rørets kant.
Derefter indsættes selve forbindelsesbeslaget i røret, splitringen skal placeres direkte på armaturets beslag.
De flytter også møtrikken og begynder at stramme den ved hjælp af skruenøgler. Den skal sidde tæt, men ikke stramme for meget. Ellers kan gevindene på beslaget blive beskadiget..

Denne metode er især god, hvis spørgsmålet er, hvordan man forbinder tværbundet polyethylen uden en særlig presse..

DIY installation af tværbundne polyethylenrør video

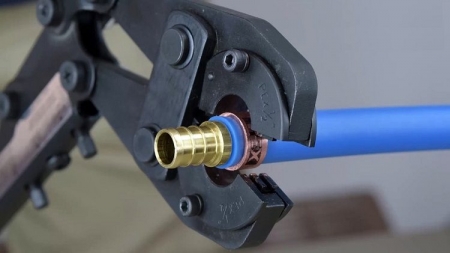

Installation af XLPE -rør ved hjælp af pressefittings

Denne ikke-komprimerede metode garanterer en forbindelse i ét stykke og høj styrke. Men hvis det er nødvendigt, vil det ikke længere være muligt at afmontere det..

Arbejdsfaser

Et pressemuffe i form af en ring sættes på røret.
En ekspander med den nødvendige diameter indsættes i enden af røret, håndtaget presses og diameteren øges, indtil det frit sættes på beslaget.
Beslaget sættes på rørets forlængede ende, indtil det stopper..
Pressemuffen trækkes ovenfra. Efter ekspansion takket være den molekylære hukommelse af tværbundet polyethylen, vil røret efter et stykke tid vende tilbage til sin form og stramme beslaget tæt.

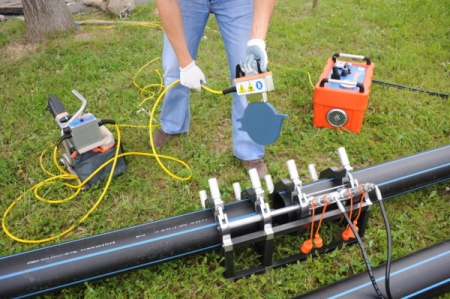

Elektrisk svejset XLPE rørinstallation

En elektrisk svejset kobling sættes på rørskæringen.
Svejsebeslag har specielle terminaler. Der er tilsluttet en svejsemaskine til dem.
Spænding påføres på indersiden af armaturet, før XLPE svejses. Det opvarmer fittings og enden af røret til en temperatur på 170 ° C.
Det er kun at slukke svejseren og vente på, at røret og fittings køler af. XLPE vender tilbage til sin oprindelige form. Den resulterende forbindelse vil modstå arbejdstrykket i rørene op til 12 atmosfærer.

Dette afslutter installationen, og det eneste, der er tilbage, er at tilslutte XLPE -rørene til solfangeren.
