DIY installation og installation af en el -kedel – vejledning

Med vinterens begyndelse ønsker du, at dit hjem skal være varmt og hyggeligt. En el -kedel er i stand til at give behagelige betingelser for at bo i et privat eller landsted i den kolde årstid. Der er mange modeller af elektriske kedler på markedet til forskellige varmesystemer. Når valget allerede er taget, opstår der et problem, men hvordan man installerer en elektrisk varmekedel korrekt. Lad os finde ud af dette.

Indholdsfortegnelse:

Generelt koncept for elektriske kedler og deres typer

En el -kedel er en del af varmesystemet. Hovedfunktionen er at opvarme og levere vand til systemet. Funktionsprincippet for en elektrisk kedel er at omdanne elektricitet til varme, mens effektiviteten er 96-99%, hvilket overstiger de samme indikatorer for gas- og fastbrændselskedler, hvis effektivitet sjældent overstiger 75-80%.

Elektriske kedler er opdelt i:

1. Rheostat eller tenovye – har et hovedvarmeelement, der opvarmer vandet. I dette tilfælde afhænger kedelens effekt af varmeelementernes effekt..

Fordele:

  • let installation,
  • kompakthed,
  • temperaturreguleringssensorer,
  • overkommelig pris.

Minusser:

  • udseendet af skala på varmeelementerne,
  • behovet for hyppig udskiftning af tiere.

2. Elektrode eller direkte handling – driftsprincippet for en sådan kedel består i passage af elektrisk strøm gennem vandet og frigivelse af varme til opvarmning. Sådanne kedler er kompakte og sikre. Da vandmolekyler er opdelt i ioner, vises der ikke skala på overfladen af ​​kedlen, i modsætning til ti.

3. Induktion – har den højeste effektivitet, mens du ikke bruger varmeelementer. Specielle materialer fremstillet af magnetiske kemiske forbindelser genererer varme under påvirkning af strøm. Sådanne kedler er sikre. Har den højeste pris.

Fordele og ulemper ved elektriske kedler

Blandt fordelene er:

  • Ingen åben ild.
  • Efterlad intet affald.
  • Let temperaturkontrol.
  • Temmelig høj KDP.
  • Let installation: ingen skorsten.
  • De fylder lidt, kræver ikke ekstra plads til placering.
  • Moderne modeller giver dig mulighed for at vælge en kedel, der passer perfekt ind i interiøret.
  • Kræver ingen ventilationssystemer eller skorstene.
  • Miljøvenlighed – udsend ikke skadelige stoffer.
  • Sikkerhed.

Ulemper ved elektriske kedler:

  • Høj pris.
  • I tilfælde af strømafbrydelse stopper kedlen med at fungere.
  • Når du vælger en kedel med et elektrisk varmeelement, sætter skala sig på den, hvilket fremkalder en kraftig stigning i energiforbruget.
  • Rummet, hvor kedlen er installeret, skal nødvendigvis have varmeisolering af høj kvalitet. Ellers vil meget varme gå til spilde, hvilket vil øge energiforbruget markant..

Sikkerhedsregler ved installation af el -kedel

Læs sikkerhedsreglerne inden installation af en el -kedel:

  • Sørg for, at strømmen er slukket.
  • Kedlen må ikke installeres i nærheden af ​​en vandledning eller i nærheden af ​​vandkilder.
  • Ved installation af el-kedlen må der ikke bruges afspærringsventiler..
  • Et vigtigt element i installationen er jordforbindelse..
  • Inden du installerer kedlen, skal du indhente tilladelse fra særlige tjenester..
  • Overlad reparationen af ​​el -kedlen kun til en erfaren elektriker.
  • Sørg for, at kedeleffekten er egnet til den givne ledning..
  • Instruktionerne angiver den optimale afstand til kedlens placering..
  • Det materiale, som fastgørelsesvæggen er fremstillet af, skal være ubrændbart.

Sådan beregnes den egnede effekt af en el -kedel

Der er mange forskellige modeller af elektriske kedler på det moderne marked. Inden du køber, skal du beslutte, hvilken kedelkraft der er nødvendig for at opvarme rummet. Tag højde for forskellen i temperatur indendørs og udendørs, tilstanden af ​​vinduer, døre, gulve, antallet af værelser. Kedlerne har en kapacitet fra 2 til 60 kW. Til individuel opvarmning bruges kedler med en kapacitet på 2 til 20 kW..

Til en omtrentlig beregning af effekt bruger vi formlen:

  • F-kedeleffekt
  • S – rum område
  • F1 – kedelkapacitet til 10 m². Men hver klimatiske region har sin egen gennemsnitlige effekt:
  • For sydlige regioner – 0,7-0,9 kW
  • For en gennemsnitlig klimazone – 1-1,2 kW
  • For nordlige breddegrader – 1,2-2 kW
  • F = S * F1 / 10

For eksempel for at installere en el -kedel på de nordlige breddegrader i et rum på 60 m² beregnes den nødvendige effekt som følger: 60 * 1,2 / 10 = 7,2 kW – el -kedlens minimumseffekt.

For at rummet skal være virkelig varmt, er det nødvendigt at tage hensyn til nogle andre faktorer:

  • varmeisoleringskvalitet,
  • antal værelser,
  • antal og størrelse på vinduer,
  • kælder og loft,
  • varmende krishi,
  • bygningens etager,
  • særlige klimatiske træk i regionen,
  • ventilationstilstand.

Generelt er en sådan beregning ret kompliceret og bestilles fra fagfolk. Men i praksis er hensigtsmæssigheden af ​​sådanne handlinger kun tilgængelig, hvis vi taler om et værelse med et areal på mere end 150 m2. For mere kompakte lejligheder er det nok at tilføje 1,5 kW til ovenstående formel – dette vil være den mindste kedeleffekt.

Installation af en elektrisk varmekedel

Elvarmekedler er opdelt i:

  • vægmonteret.
  • Gulvstående.

Forskellen ved installation af disse visninger er ubetydelig. Den vægmonterede kedel er monteret på væggen, og den gulvstående kedel er fastgjort til gulvet. Ellers er installationsprincippet det samme.

Forbered først de nødvendige værktøjer:

  • Brugervejledning,
  • Bor- eller hammerbor,
  • Niveau
  • Fastgørelsesprofil og monteringsstrimmel,
  • Elektrisk ledning,
  • Et vist antal rør,
  • Fastgørelseselementer,
  • Nøgler til tilslutning af kedlen til varmesystemet,
  • Kabel med et specifikt tværsnit,
  • Rør: metal eller metal-plast,
  • Elektrisk kedel installationsdiagram.

Når du installerer en el -kedel, skal du gøre følgende:

  • Start med markeringen. Brug en blyant og et niveau til at tegne kedlens placering. Prøv at installere kedlen i et rum væk fra VVS -systemet..
  • Brug en boremaskine eller hul til at bore de nødvendige huller, sørg for at væggen let kan bære kedlens vægt.
  • Fastgør fastgørelsesprofilen og monteringspladen. Brug et bobleniveau til at måle beslagets planhed. Det er meget vigtigt, at kedlen er sikkert fastgjort til væggen. Fastgør kedlen ved hjælp af dyvler.
  • For at installere en gulvkedel skal du fastgøre en særlig metalstøtte til gulvet..
  • Det næste trin er at installere jorden. Nogle modeller af elektriske kedler fungerer ikke uden jordforbindelse, eller der lyser et særligt lys, som advarer om manglende jordforbindelse. Kedlens drift uden jordforbindelse er farlig både for huset og for de mennesker, der bor i det. Det er tilrådeligt at få en separat strømforsyningsledning frem, da strømmen ikke altid giver dig mulighed for at tilslutte kedlen til en konventionel inputmaskine.
  • For at installere jordforbindelse skal du lave et jordingscenter. Disse er flere metalstifter, der er forbundet med armering. Stifterne er begravet i jorden. Når kedlen er tilsluttet en separat maskine, trækkes den neutrale ledning fra den til disse ben. Således går overskydende overspænding ned i jorden..

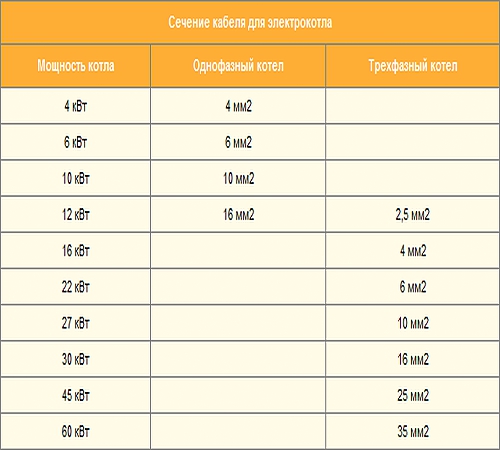

  • Det er meget vigtigt at beregne trådtværsnittet korrekt. Jo højere effekt, jo større tværsnit. Sådan vælger du det rigtige fotosektion:

  • Når kedlen hænger på væggen, skal du føre et kabel af en bestemt sektion fra maskinen til den. Hvis kedlen har en effekt på op til 6 kW, skal du slutte den til en enfaset maskine, hvis strømmen er fra 6 til 12 kW-til en tofase, og hvis den er over 12 kW, skal du tilslutte en trefaset -fasemaskine. For at tilslutte en enfaset kedel skal du købe en enfaset sikkerhedsafbryder. Ved tilslutning af en trefaset kedel forbinder vi ledningerne M1, M2, M3. Vi forbinder nulkablet til bussen på instrumentbrættet. Jording går til en separat bus.
  • Installer en fejlstrømsenhed i nærheden af ​​kedlen.
  • Ledningerne til temperaturreguleringssensorerne og nedlukningstimeren udføres separat.

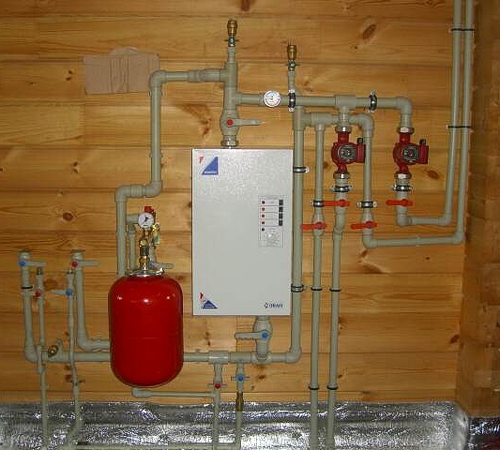

  • Hvis den elektriske pumpe og ekspansionsbeholder ikke er installeret i kedlen, er de installeret. Installer ekspansionsbeholderen ved hjælp af fastgørelseselementer og en elektrisk boremaskine. Pumpen installeres nær kedlen på vandforsyningsrøret. Fordele ved at installere en ekspansionsbeholder:
  • varmtvandsforsyning til husholdningsbehov,
  • undgå overophedning af el -kedlen,
  • energibesparelser.

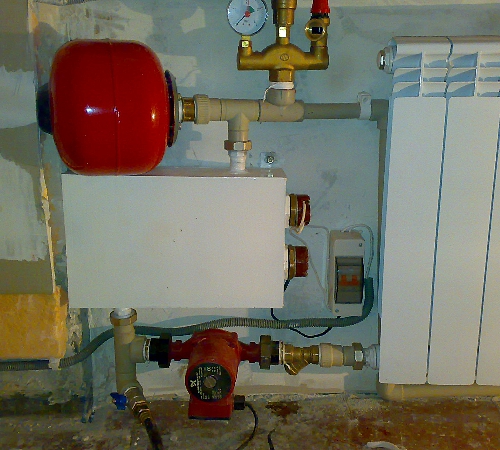

  • Vi forbinder kedel, elektrisk pumpe og ekspansionsbeholder til hinanden ved hjælp af metal-plast eller metalrør.
  • Prøv at skjule alle elektriske ledninger i kabelkanaler. Monter beskyttelsesdækslet.
  • Det næste trin er at tilslutte kedlen til varmesystemet. Først skal du slukke for vandet med en afspærringsventil. Ved hjælp af flanger og koblinger fastgør vi kedlen til rørledningen.

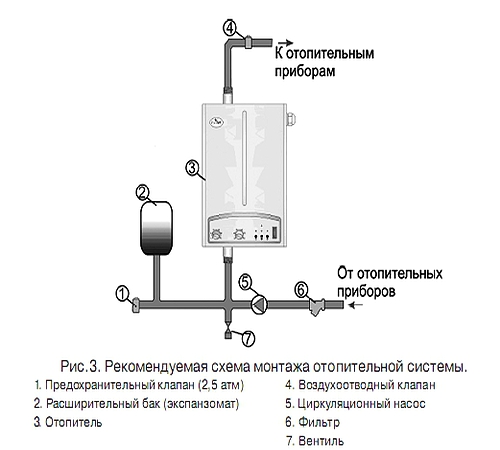

    • Elektrisk kedel installationsdiagram:

    • Det sidste trin er tilslutning af kedlen til strømforsyningen. Inden du gør dette, skal du sørge for, at der er jordforbindelse, og at alle ledninger er tilsluttet korrekt. Afstanden mellem kontakterne skal være 0,03 cm. Så snart enheden begyndte at fungere, skal du tænde for vandforsyningen og kontrollere driften.

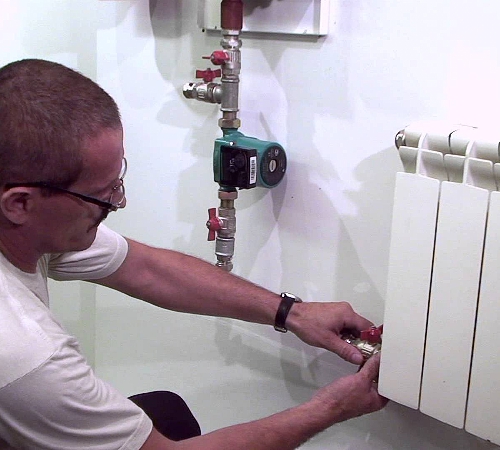

    • Hvis der er et behov, skal du fjerne overskydende luft fra systemet og kontrollere kedlen i alle tilstande. Dette gøres ved hjælp af en pumpe eller kompressor, hvilket skaber det nødvendige tryk..

    Tips til installation af elektrisk kedel

    • Hvis kedlen er installeret i et varmesystem, der blev brugt før, skal det skylles grundigt med særlige midler..
    • Det er bedst at bruge en elektrisk kedel som en ekstra mulighed til opvarmning af rummet..
    • Hvis du ikke har evnerne til at arbejde med elektriske apparater, skal du overlade installationen af ​​el -kedlen til specialister.
    • Hvis kedlen, der skal installeres, er af typen elektrode, skal følgende tilbehør installeres: manometer, udluftning, kontraventil.
    • Ved brug af et åbent system er det nødvendigt at installere afspærringsventiler.
    • Det er bedst at male med et kobberkabel med et tværsnit på 4 mm..
    • På den ene side skal du give plads til teknisk arbejde i tilfælde af fejl i kedlen.
    • Installer et filter på varmereturledningen.
