Gør-det-selv Buleryan komfur: trin-for-trin instruktioner

Buleryan -komfuret er en yderst effektiv mekanisme til opvarmning af et hjem. På grund af den særlige organisation har denne type varmeudstyr en høj termisk effektivitet med minimale brændstofomkostninger. Omkostningerne ved en sådan ovn overstiger $ 150, så det er meget billigere at bygge den selv. Med den rigtige tilgang til at organisere arbejdsgangen er dette ikke så svært at gøre. Vi lærer mere om, hvordan man laver en Buleryan -ovn med egne hænder..

Indholdsfortegnelse:

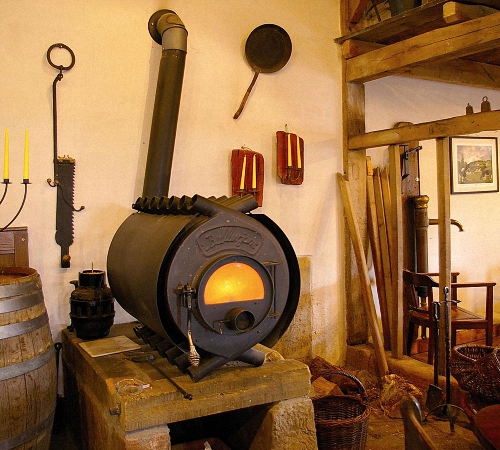

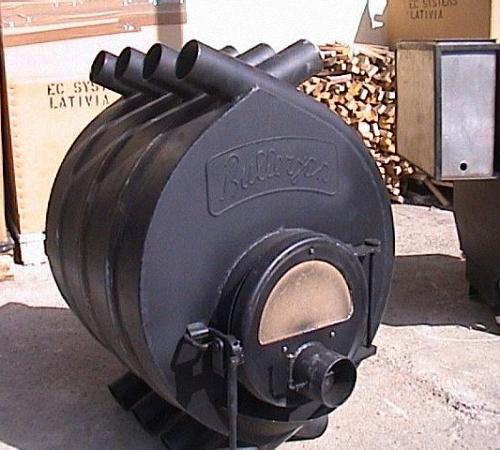

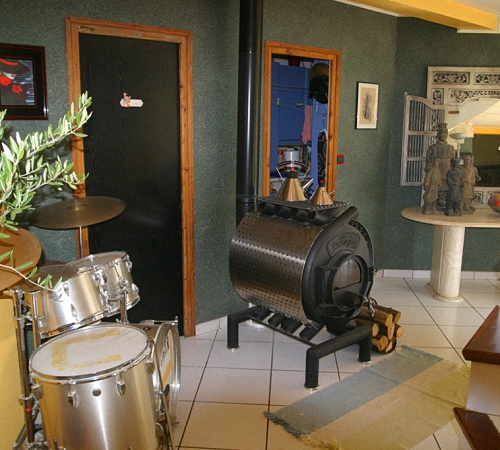

Gør-det-selv Buleryan komfur fotos og fordele

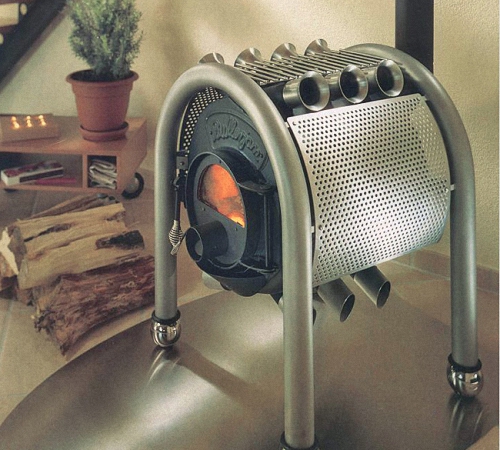

Buleryan-ovnen kendetegnes ved en særlig struktur, der kombinerer en grydeovn og en brændeovn med en lang brænding. Funktionsprincippet for mekanismen er baseret på tvungen ventilation. Ildkassen er udstyret med yderligere buede rør placeret både i dens øvre og nedre dele. Således tilføres kold luft gennem det nedre hul, og den allerede opvarmede luftstrøm kommer ud gennem det øvre hul..

Ved hjælp af en sådan ovn er det muligt at varme ikke kun et værelse, men også et helt hus i to etager. Da ovnen konverterer og genbruger luftstrømme hurtigt nok. Det er muligt at kombinere denne komfur med et dobbeltkredsløbssystem, der tidligere er installeret i huset. I dette tilfælde producerer ovnen ikke for varm luft og opvarmes langsommere..

Enkle justeringsmekanismer giver dig mulighed for at oprette forskellige driftsmåder for ovnen. Først varmer enheden gradvist op og fordeler derefter varmen jævnt. Den anden fase af arbejdet giver en langsom forbrænding af brændstof i ovnen. I den første fase er konstant og hyppig påfyldning af brændstof påkrævet, og i den anden fase er det nok at fylde brændstof to gange hver 24. time..

Dernæst brændes brænde, og luften opvarmes ved hjælp af den opnåede varme. Således er enhedens effektivitet omkring firs procent. Dernæst spredes varm luft gennem rørene gennem værelserne..

Blandt de største fordele ved Buleryan -ovnen bemærker vi:

  • evne til hurtig konvektion opvarmning af lokaler;
  • højt effektivitetsniveau, hvilket bidrager til brændstoføkonomi;
  • nem installation;
  • højt niveau af varmeoverførsel;
  • driftstid.

På trods af dette har brugen af ​​Buleryan -ovnen følgende ulemper:

  • ydre rør har brug for obligatorisk isolering;
  • for at installere udstyret er det nødvendigt at forberede et bestemt sted;
  • for at sikre forbrænding af brændstof af høj kvalitet bør skorstenens højde i nogle tilfælde overstige 300 cm;
  • der dannes kondens inde i røret, som nogle gange forårsager ubehagelig lugt i huset.

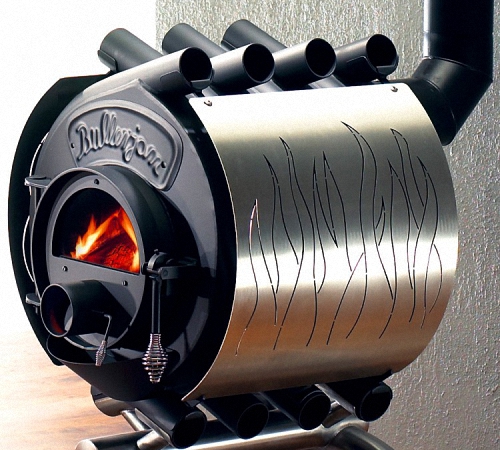

Gør-det-selv Buleryan komfur-typer og analoger

Den mest optimale løsning til installation af en Buleryan -komfur i et hus er at oprette en kombination af en varmeenhed og et vandvarmesystem. Således er det muligt at opvarme flere værelser på én gang eller hele huset. Dette sker gennem varmebærerens konstante cirkulation i systemet..

Enheden i en sådan ovn er ganske enkel, dens kropsdel ​​har en cylindrisk form. Brændeovnen er opdelt i to dele, den nederste del er en ildkasse, hvor brændstoffet forantændes og temperaturen hæves. Trægas brænder allerede i den øverste del af komfuret. Dermed varmer ovnen vandet jævnt og kontinuerligt. Denne version af enheden kendetegnes ved tilstedeværelsen af ​​indbyggede enheder til distribution af energi til opvarmning af hjemmet. Strømmen af ​​varmt vand ind i systemet udføres af en særlig mekanisme, der giver dig mulighed for at opretholde et optimalt temperaturregime i boligen..

Brug af universal frostvæske i stedet for vand i systemet forhindrer problemer med frysning på et tidspunkt, hvor bygningen ikke opvarmes.

Som en lignende version af Buleryan -ovnen virker en ovn kaldet Breneran. I princippet er disse ovne identiske med hensyn til design og driftsprincip. Den første version af ovnen er dog af tysk oprindelse, og den anden er af russisk oprindelse..

En anden analog af denne komfur er Butakov -ovnen. Dens største forskel fra Buleryan -ovnen er tilstedeværelsen af ​​et stort antal rør, hvis diameter er lidt større end i en lignende ovn. I dette tilfælde tages luft fra rummet gennem et lige rør. Dens kropsdel ​​har form som en parallelepiped, ikke en cylinder, og skorstenen er på toppen. For at supplere ovnens design bruges elementer i form af en indbygget skuffe og rist. Denne ovn er mindre detaljeret og alsidig i brug end Buleryan -ovnen. Fraværet af en holder på ovnens spjæld fører til risiko for forbrændinger under brug af ovnen.

I de to første ovntyper brændes brænde med et minimum af rester. I ovnen til professor Butakov er effektiviteten stadig lavere.

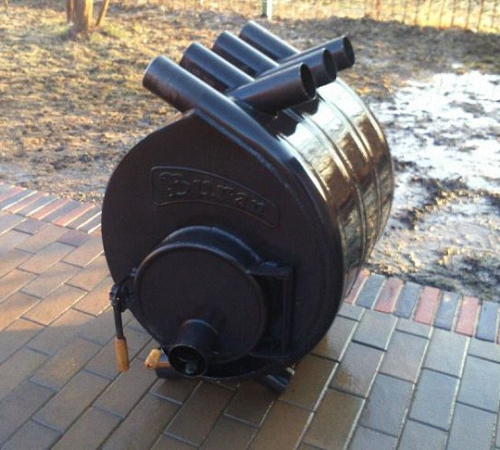

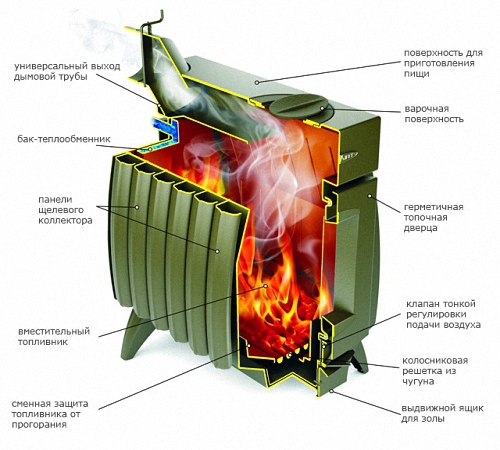

Gør-det-selv klassiske Buleryan-ovne-diagram og design

Til uafhængig fremstilling af denne komfur er det først og fremmest nødvendigt at udarbejde tegninger til Buleryan -ovnen med egne hænder. Ovnens design er af metal og indeholder en ovn, ekstra metalrør, en dør til påfyldning af brændstof og en varmeeffektregulator. Ovnen kendetegnes ved tilstedeværelsen af ​​sekundære forbrændingskamre og en udgang til skorstenen.

For at øge effektiviteten ved at bruge ovnen er det nødvendigt omhyggeligt at isolere skorstenen. Til disse formål anvendes mineraluld eller andre varmeisoleringsmaterialer. For at luft kan komme ind i ildkassen, kræves en blæser. Det er muligt at tilføje et lille askeopsamlingselement til ovnens design. Selvom det ved en langsom forbrænding af brændstof næsten ikke dannes. Tilstedeværelsen af ​​dobbeltvægge i ovnen øger effektiviteten af ​​dets arbejde betydeligt.

Inden du laver en Buleryan komfur med dine egne hænder, skal du studere diagrammet. Til arbejde skal du bruge metalrør, hvis ydre diameter er 5 cm. Desuden skal du bruge stålplade. Vær opmærksom på kvaliteten af ​​de udvalgte materialer, da de er modtagelige for konstant udsættelse for høje temperaturer. For at metallet ikke skal falde sammen under drift, bør stålets minimumstykkelse være 0,5 mm. Af værktøjerne i arbejdet skal du bruge en rørbøjer med en svejsemaskine. Glem ikke beskyttelsesudstyr i form af masker og handsker.

Yderligere trin til fremstilling og installation af Buleryan -ovnen med egne hænder er beskrevet i vejledningen:

  • bygge buede rør først;
  • lav en enhed, gennem hvilken røg vil blive fjernet;
  • bekymre dig om konstruktionen af ​​et spjæld i blæseren;
  • lav en dør til ildkammeret;
  • ved hjælp af buede rør, bygge en ramme, installere en skillevæg indeni den;
  • installere metalplader i det ringformede rum;
  • installer døren og svejs låsen til den;
  • lave stålben.

Hovedrøret bruges til at skære otte stykker af det. Hver længde er ca. 120 cm. For at bøje rørene skal du bruge en rørbøjler, mens rørene skal forskydes.

Ved hjælp af en T-formet mekanisme fjernes røg og kondensmasser fra ovnen. Kondensatet kommer ud gennem bundhullet udstyret med en speciel hane. For at justere træk inde i ovnen bruges et element i form af et spjæld. Blindklappen er monteret ved siden af ​​blæseren. For at sikre disse elementer sikkert skal du yderligere installere fjedermekanismer på dem.

Det sværeste element i ovnen at fremstille er hoveddøren. Da det skal sikre fuldstændig tæthed af hele strukturen. Kvaliteten af ​​dørens pasform påvirker direkte ovnens effektivitet.

Brug et stort rør til at konstruere to ringe, hvoraf den ene skal passe tæt ind i den anden. Længden af ​​disse ringe skal være ca. 4 cm. Ovnens forside er udstyret med en mindre ring. Den anden ring bruges til at installere døren, den er fastgjort på cirklen.

Dernæst installeres en anden ring på døren, hvis diameter er lidt mindre end den foregående del. Der er installeret en asbestbaseret ledning i rummet mellem ringene samt et spjæld.

Dette efterfølges af processen med at lave bøjede rør. De to første rør er udstyret med ekstra huller og svejset på det nederste rør. Ved hjælp af disse elementer er ovnens brandkammer forbundet med selve rammedelen. Rørene bruges til at lave ovnrammen. Skillevæggen er lavet af metalplader med en minimumstykkelse på seks millimeter. Stålplade bruges til at fylde hullerne mellem rørene. Således udføres dannelsen af ​​ovnens kropsdel. For præcis skæring af skillevægge skal du først lave kartonskitser.

Døren skal være udstyret med en særlig låsemekanisme, den har en excentrisk form, der fastgør stålhængslerne. Således er det muligt at opnå den mest tætte forbindelse mellem døren og ovnen. For at fremstille denne del skal du bruge drejeevner. Hvis de ikke findes, anbefaler vi at kontakte et værksted. Dette efterfølges af processen med at vælge hængsler til ovnen og skære, lave og installere benene. Denne proces er ret kompliceret og kedelig, men resultatet er det værd. Den resulterende Buleryan -ovn har den højeste effektivitet og opvarmer rummet perfekt i de mest alvorlige frost..

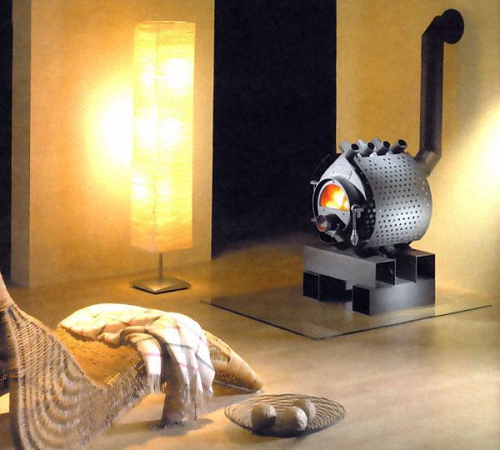

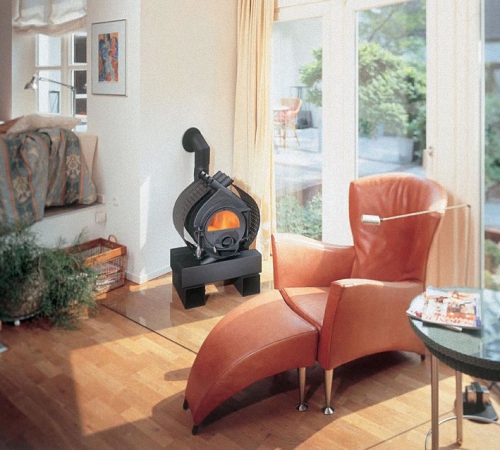

Gør-det-selv Buleryan ovnstand

Inden du installerer Buleryan -ovnen med dine egne hænder, skal du passe på at lave et stativ til den. Blandt de vigtigste funktionelle funktioner bemærker vi:

  • forbedring af luftcirkulationen i rummet;
  • forbedring af bekvemmeligheden ved brændstofpåfyldning
  • sikring af et højt brandsikkerhedsniveau
  • sted til brændstofinstallation;
  • let at rengøre ovnen fra aske.

Den korrekte installation af ovnen bestemmer kvaliteten af ​​dens funktion. Inden installationen påbegyndes, skal du sørge for følgende:

  • fjernelse af skorstenen til ydersiden;
  • installation af ovnen på et bestemt sted;
  • lave et stativ, der let kan modstå alle de belastninger, der er tildelt det.

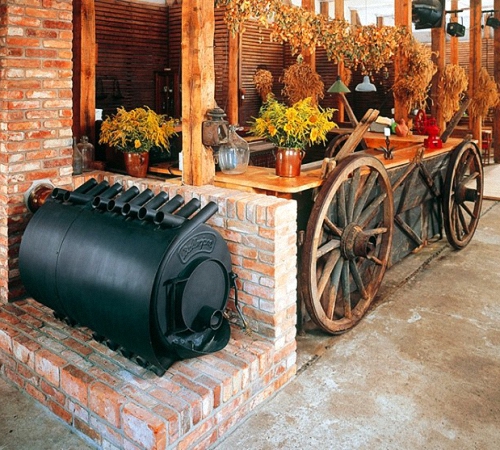

Muligheden for at installere ovnen på gulvet er mulig. Men i dette tilfælde falder brandsikkerhedsniveauet, og også effektiviteten forringes. Ved at installere komfuret på en bakke og ikke på gulvet, kan du opvarme rummet mere jævnt ved hurtigt at tage kolde luftstrømme.

Når du arbejder med ovnstøtten, skal du bruge:

  • rør af forskellige diametre;
  • hjørne;
  • kanal.

For at forbinde delene sammen skal du bruge en svejsemaskine og til at skære elementerne – en kværn med en speciel dyse. For yderligere forstærkning af strukturen skal du bruge forstærkningssegmenter, der er forbundet med stativets støtteelementer. Derudover hjælper smedede elementer og speciel maling til metal til at dekorere stativet..

Inden arbejdet påbegyndes, måles ovnen på en sådan måde, at du får den perfekte støtte til den. Tilføj 30 mm til de opnåede målinger.

Dernæst skal du måle seks sektioner af stålvinklen i forhold til de opnåede dimensioner. Brug en kværn til at skære dem. Den optimale højde af den resulterende struktur er 400 mm. Først skal der laves ben; et hjørne bruges også til disse formål. De øvre og nedre rammer er indbyrdes forbundne. Som et resultat heraf bør der opnås en stabil struktur, som ovnen let kan placeres på..

Ovnen installeres et optimalt sted til rengøring. Derudover skal ovnen være let at bruge og brænde den. Stativet skal ikke kun holde ovnen sikkert, men også være i harmoni med det samlede indre af rummet. Derfor er den malet i forskellige farver, dekoreret med ekstra skær osv..
