Gør-det-selv komfur fra et rør

Opvarmning af et bad med et hjemmelavet komfur er en betydelig besparelse og brugervenlighed i årevis. En hjemmelavet rørovn er ikke ny i dag, og mange håndværkere tilbyder deres fremstillingsteknologi som et eksempel. Hvis du har rester af metalrør, et egnet værktøj og nogle erfaringer med en svejsemaskine, er sådan varmeudstyr let at lave selv..

Indholdsfortegnelse:

Hvorfor hjemmelavede rørovne er efterspurgte?

Komforten i ethvert rum i den kolde årstid afhænger stort set af temperaturen. Desuden er det vigtigt for:

  • bade eller dampbad;
  • hjemmeværksted eller mini-værksted;
  • bryggers;
  • ufærdige bygninger, hvor der arbejdes om vinteren.

En god hjemmelavet komfur er i mange henseender ikke ringere end fabriksprøver, og omkostningsmæssigt er den flere gange billigere. Og selvom hjemmelavet udstyr ikke er lige så æstetisk som mærkeudstyr, er der ingen, der sætter spørgsmålstegn ved deres effektivitet og pålidelighed. Derudover kan de brænde alt affald eller unødvendigt affald – spåner, klude, papiraffald, emballage osv..

En hjemmelavet komfur fra et rør fylder lidt, og du kan bygge det overalt på en lille piedestal, det vigtigste er en god skorsten og sikkerhed. Men en vigtig fordel ved sådant udstyr i et bad er dets alsidighed – opvarmning af luft, opvarmning af vand og sten. Hvis en sådan ovn er fremstillet i henhold til alle reglerne, vil vedligeholdelsen være minimal – kun fjernelse af faste rester fra forbrændingsprocessen fra askebeholderen.

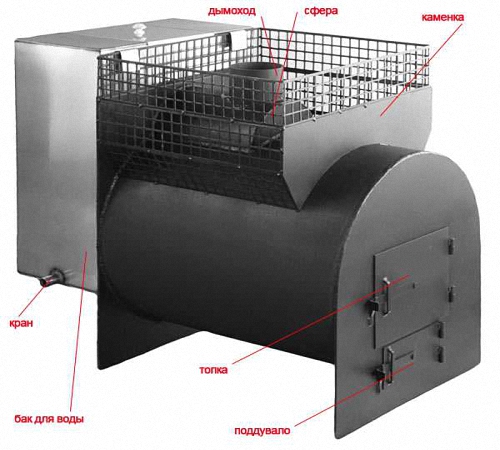

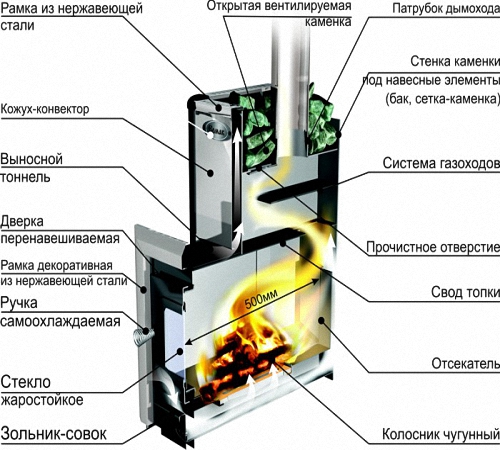

Strukturelle elementer i ovnen fra røret:

  • ildkasse;
  • opvarmningssted til sauna sten;
  • aske pande;
  • skorsten;
  • rist-rist (mellem askeform og ildkasse) til ilttilførsel;
  • færdig dør;
  • opvarmning vandtank;

Imidlertid er det ikke dem alle, der er nødvendige i designet af en hjemmelavet komfur, for eksempel kan der mangle en vandtank eller et rum til sten, hvis ovnen ikke er til et bad. Nogle gange er det tilrådeligt at lave tanken som et separat element forbundet til ovnen fra et rør.

OBS: Ovnen bør under alle omstændigheder ikke stå tæt på brandfarlige overflader – brandsikkerhedsregler er grænsen!

Grundlæggende krav til hjemmelavede varmeapparater

Du kan selv bygge en metalovn fra et rør eller ved hjælp af en professionel svejser. Under alle omstændigheder vil det være billigere end at købe en færdiglavet kedel. Og hvis det viser sig, at det ikke længere er nødvendigt, er kompleks demontering ikke påkrævet, da strukturen vil være let at fjerne fra rummet. Men du kan ikke kun lave en stationær, men også en mobil hjemmelavet ovn fra et rør – foto:

Det er ikke kun muligt at variere ovnens design baseret på røret, men også hvad det skal fyres med. Valget af brændstoftype bestemmer i høj grad designfunktionerne i deres hjemmelavede komfur.

Ildkassen kan tilpasses ethvert tilgængeligt materiale:

  • almindeligt brænde;
  • spåner og savsmuld fra snedkeriet;
  • gran- og fyrretræer;
  • landbrugsaffald;
  • fyringsolie eller brugt motorolie;
  • ethvert brændbart materiale til bortskaffelse ved forbrænding.

Grundlæggende betingelser:

1. Sørg for tilstrækkelig effekt og varmeeffekt, og forbrændingsprocessen skal kontrolleres.

2. Det tilrådes at tilvejebringe en varmeakkumulator og en dampgenerator for at regulere tilstanden til ændring af varme og fugt (i badet).

3. Konvektionsregulator (opretholdelse af de fysiske forbrændingslove) og lufttilførsel.

4. Overholdelse af alle mængder af ildkassen og skorstenen for tilstrækkeligt træk.

5. Kul fra brændkammeret bør ikke falde ud for at beskytte rummet mod en mulig brand, og det er tilrådeligt at slå det nederste rum nær ovnen af ​​med et stykke alvorligt stål eller galvaniseret stål med en kant.

6. En hjemmelavet komfur skal have et lille fundament eller sokkel.

Til indretning af et passende sted til en hjemmelavet komfur i et badehus (et andet hjælpeværelse) lavet af beton eller ildfaste mursten. Først lægges et lille fundament, men en lille sokkel på op til 30 cm høj er nok, hvortil der skal være fri adgang fra forskellige sider. Når grunden til fundamentet er forberedt, jævnes det med beton. Ovenpå er stedet anlagt med ildfaste mursten, bundet ind med en leropløsning. Det er bedre at straks udstyre en lille side langs kanten..

Bemærk: Væggene i et badehus eller et dampbad i et tømmerhus skal beskyttes mod overophedning med en beskyttende skærm, for eksempel et lag mursten. Selve ovnen må ikke placeres ryg mod ryg.

Til ensartet og hurtig opvarmning i et stort rum bruges ofte 2 ovne på én gang – stationære og hjemmelavede, ekstra. Der er endda mobile versioner af komfurer fra et rør på hjul, populært omtalt som et “damplokomotiv”, som flyttes om nødvendigt.

Hvad er vigtigt at vide om rør til en hjemmelavet komfur?

Ikke alle rør er egnede til at arrangere en fuldgyldig komfur, og det er værd at forstå deres sorter, angivet med markeringer. Tallene angiver:

  • stål kvalitet;
  • rørstørrelser;
  • standard;
  • fremstillingsmetode.

Vigtige parametre er den indvendige sektion (rørdiameter) og rørvægtykkelse. For eksempel 550 * 5, hvor det første tal angiver den indre diameter, og det andet er tykkelsen på rørene i denne markering. For en rørovn er det vigtigt, at den modstår en stor temperaturbelastning, opvarmer jævnt, bevarer varmen i lang tid, og et minimalt brændstofforbrug bruges til at opvarme den. Et sandwichrør til ovnen (dobbelt) bruges også ofte..

Tip: Tykkvæggede rør af høj kvalitet deformeres ikke af høje temperaturer, og den store diameter er meget praktisk til lægning af brænde eller andet fast brændstof.

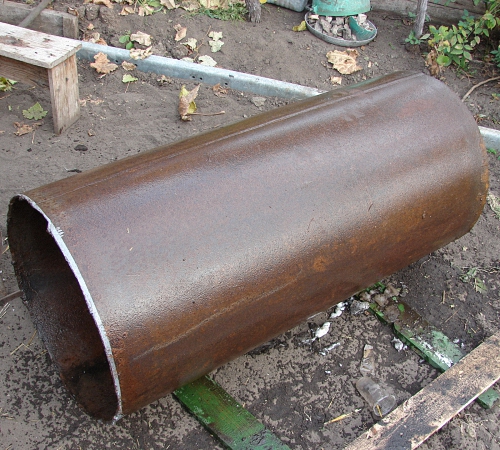

Til uafhængig fremstilling af ovnen er det nok at skære et metalrør med et tværsnit på ca. 500 mm. Du bliver nødt til at arbejde:

  • svejsemaskine;
  • kværn;
  • metal skæremaskine.

For at lave en fuldgyldig varmeenhed skal du også bruge en mindre sektion af et rør med en mindre diameter til komfuret – under skorstenen.

Du skal også bruge stålplader, riststænger eller en metalrist, en færdiglavet komfurdør eller metal, som det vil blive lavet af, og hvad det vil blive fastgjort til røret med. For at spare penge kan du bruge rørstik fra en isenkræmmer eller fra en produktion, hvor sådanne rester tilbydes.

Det er også vigtigt at afgøre, om det vil være en vandret eller lodret rørovn. Den lodrette rørovn skal have en sideåbning til døren. Til fremstilling af den valgte ovntype laves der først en foreløbig skitse ved hjælp af tegningerne af ovnen fra røret. Hvis du har røremner, er det vigtigt at lave din egen tegning for at foretage dine egne justeringer..

“Varmt” og “koldt” ovndesign

Fra hvilken temperatur der er på saunaovnens ydre overflade, kaldes de “kolde” eller “varme”. Den varme væg i ovnen holder en høj udetemperatur i lang tid, for eksempel omkring 100 ° C grader – det er varmt i dampbadet. Det er let at “fyre op” dem på kort tid, og rummet bliver hurtigt opvarmet. Det er til disse formål, at en gør-det-selv komfur fra et rør er mest egnet, især hvis badet ikke bruges konstant, men kun periodisk. I en forstæder, der sjældent besøges, er en kold komfur til et bad ikke særlig effektiv.

Varme ovne til damprum er ideelle, men det er let at overophede et sådant bad ved at oprette en sauna -tilstand. Men ikke alle kan modstå for høj temperatur, især ved høj luftfugtighed. Og det store område af den opvarmede overflade af en hjemmelavet metalrørovn kan let blive fra en fordel til en ulempe. Derudover er et stort varmt overfladeareal farligt, fordi du kan brænde dig selv ved skødesløshed..

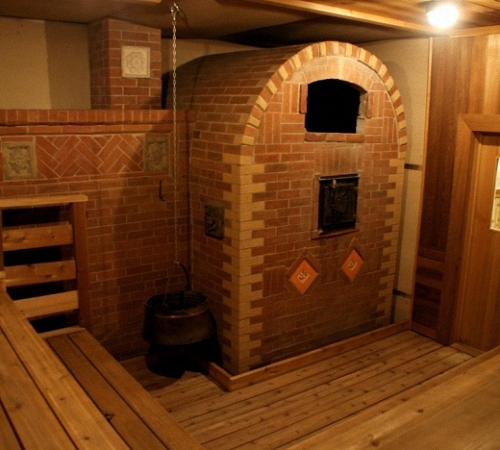

I badehuset, der bruges konstant, er ovnene foret med æstetiske ildfaste mursten. Ofte er ovnens krop beskyttet af en konvektor, der fordeler varme strømme af opvarmet luft over hele badets område. Det beskytter også mod kontakt med en varm overflade.

Bemærk: Det er usikkert at drastisk reducere ovnens temperatur ved at douse med vand, og det vil ikke vare længe selv, da en kraftig ændring i temperaturforhold ødelægger det.

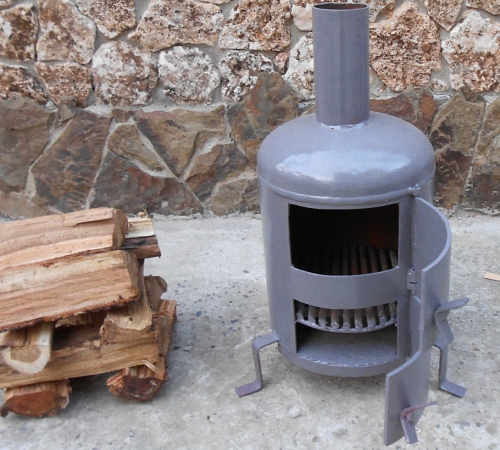

Lav en lodret ovn af et rør

Dette er det mest primitive design, men det er også vigtigt at gøre det korrekt. For at gøre dette har du brug for et stort stykke rør, cirka 1,5 m x 1,5 m i diameter. Tykvægget materiale op til 10 mm er egnet, og et rør med en mindre diameter er nok til et varmelegeme. Du har også brug for 3 sæt stålhængsler, beslag eller færdige riste, en hane og metalplader op til 8 mm.

Røret skal skæres i 2 ulige stykker eller straks tage 2 segmenter på cirka 60 cm og 90 cm.Det er bedre at lave en ildkasse fra et større fragment og en beholder til vand fra et mindre. En færdiglavet beholder i rustfrit stål, som ikke er bange for korrosion og høje temperaturer, vil også gå under vandtanken..

Det er kedeligt at forsyne en større sektion med en blæser, så ilt kommer ind i ovnen. For at gøre dette skal du skære et rektangulært hul ca. 7×20 cm fra siden. Vi tilføjer en lås og et håndtag til døren..

Derefter skærer vi en cirkel af stålplader, der falder sammen med sektionen af ​​det rustfrie stålrør til ovnen for at lave bunden af ​​ildkassen. Vi fastgør det ved at svejse fra bunden af ​​røret, men du kan desuden lave tilstrækkeligt kraftige ben, der kan modstå vægten af ​​et hjemmelavet komfur. Men det er mest tilrådeligt at svejse bunden af ​​den lodrette ovn ikke helt i bunden, men lidt indeni, for slet ikke at lave ben.

Dernæst skal du placere risten (eller dens udskiftning fra en tyk stålplade), som fastgøres ved svejsning inde i ildkassen. Ristens hovedformål er en overflade med aflange huller, hvor brænde placeres, og den luft, der deltager i forbrændingsprocessen, skal passere igennem dem..

Gennem disse huller vil aske og andre ikke-brændbare brændstofrester smuldre ned i blæseren. Derfra skal de periodisk fjernes, så ovnens design skal være sådan, at det er praktisk at gøre dette. Derfor skal der være tilstrækkelig plads mellem risten og blæseren – askeform.

Hoveddelen af ​​enhver komfur er en ildkasse, hvor træ eller andet brændstof vil brænde, så det skal gøres mest omhyggeligt. For at gøre dette skal du skære et vindue på siden af ​​røret lige over risten, cirka 25×30 cm. Det tilrådes at placere det jævnt over den færdige askeformsdør, så det er æstetisk tiltalende. Nogle gange er det mere bekvemt at gøre det fra siden, men du bør ikke gøre det for højt eller lavt. Og fra det udskårne rørfragment laver vi en dør på hængsler, som vi vil supplere med et håndtag og en lås.

Det næste trin er at udstyre en komfur, for eksempel fra beslag – i form af en rist over ovnkammeret, hvor sten placeres til opvarmning. Men det er bedre at bygge det i form af en scoop – fra et afskåret stykke rør. Det er fastgjort over ildkassen vinkelret på basen, og en del vil være tæt svejset, mens den anden vil forblive åben. Vi fastgør døren og får en skovl til sten placeret over ilden. Alle disse designegenskaber skal være gennemtænkt på forhånd og inkluderet i tegningerne af ovnen fra røret..

Lad os derefter lave en vandtank. For at gøre dette svejser vi bunden, skåret af stålplader omkring 7-8 mm, til det mindre rørsegment, som vi indledningsvist blev enige om. I bunden af ​​tanken laver vi et hul, der er tilstrækkeligt til, at røret kan passere igennem, hvor vi svejser skorstensrøret fra brændkammerrummet. Varm røg, der passerer gennem røret, bør opvarme tanken og vandet i den. Og i bunden af ​​tanken monterer vi en hane til vandindtag.

OBS: Vanskeligheden ligger kun i, at den hjemmelavede beholder er helt forseglet. Svejsningskvaliteten kontrolleres, før kedlen er fuldt funktionsdygtig. Det er vigtigt, at vand ikke drypper ned i ildkassen på ilden – det vil fremkalde produktion af kulilte.

Vi forbinder tanken og brændkammeret sammen og for eksempel ved hjælp af et metalhylster – det vil være et glimrende fastgørelseselement til tanken. Toppen af ​​tanken skal være forsynet med et låg eller stå åben. Men det er mere bekvemt, når låget er delt i to – bagdelen svejses tæt, og den forreste del åbnes. Disse dele er forbundet på hængsler.

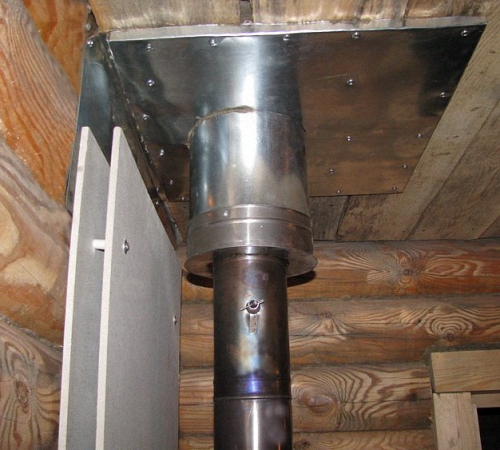

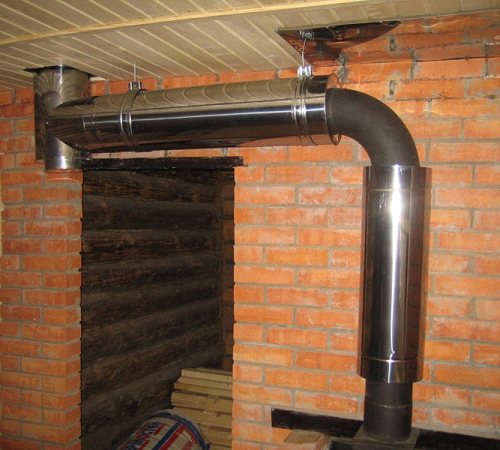

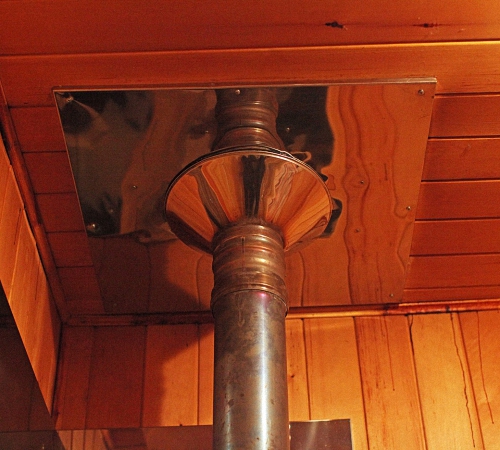

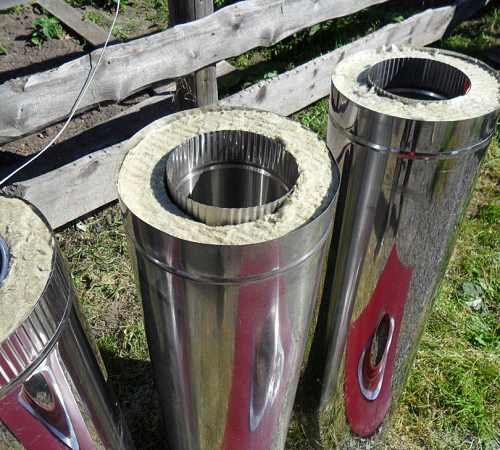

Et par ord om skorstenen, der skulle komme ud af komfuret-den kan være fremstillet af et solidt rør eller ildfast korrugering (til en mobil version af en hjemmelavet komfur). For at garantere brandsikkerheden skal skorstenen være isoleret eller muret, når den passerer gennem en væg, loft eller tag..

Afslutningsvis vil jeg gerne tilføje, at dette kun er en af ​​mulighederne, for eksempel vandrette ovne. Vi tilbyder også at se ovnen fra røret, video:
