Pillevarmekedler: installationsvejledning

Gas er det mest økonomiske brændstof. Det skal dog bemærkes, at arrangementet med centraliseret gasopvarmning ikke altid er muligt. Komprimeret biobrændstof fra træ – træpiller bliver et værdigt alternativ til gasbrændstof.

Pillevarmekedler – sikker, økologisk og økonomisk fordelagtig varmeforsyning til et landsted, sommerhus eller lille landsted.

Enheden og driftsprincippet for pillevarmekedler

En pillefyr er en enhed, der kører på et specielt fast brændstof – piller. Granulater fremstilles af træaffald (spåner, savsmuld, halm, solsikkeskal og boghvede) ved at trykke på. Brændstofgranulat fås i størrelser: diameter – 5-10 mm, længde – op til 7 cm. Ved afbrænding af 1 kg piller frigiver det 4500 Kcal – dette er nok til opvarmning af rum i forskellige størrelser.

Moderne “pillefabrikanter” er udstyret med et automatisk brændstofpåfyldningssystem – dette øger kedlens autonome drift op til flere uger.

Pillekedler består af tre forskellige mekanismer, kombineret til en enkelt funktionel enhed. Normalt er dette selve kedlen, udstyret med en pillebrænder, en opbevaringsbeholder til pellets og en mekanisme til levering af brændstof til brændkammeret..

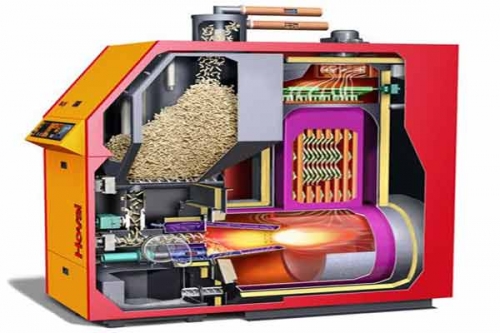

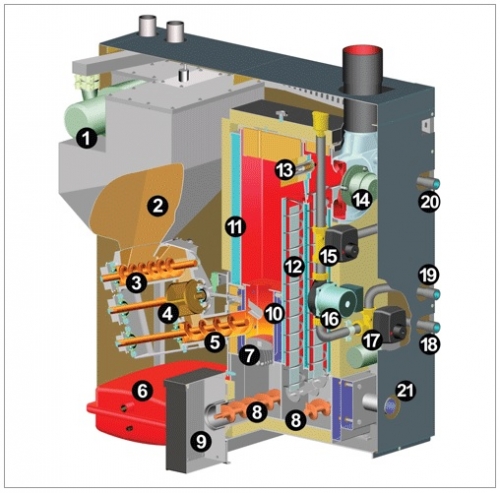

Design af pillefyr

Betegnelser i figuren:

1 – pellet sugeturbine;

2 – beholder til pellets;

3 – skruemåler brændstofforsyning;

4 – roterende ventil;

5 – ovnskrue;

6 – tank;

7 – grill med børster til rengøring;

8 – skruer til fjernelse af aske;

9 – aftagelig tank til aske;

10 – forbrændingskammer i rustfrit stål;

11 – varmeveksler med returvandstemperaturregulator;

12 – varmeveksler med indbygget automatisk rengøringsfunktion;

13 – iltføler i udgående røggasser;

14 – røgudblæser;

15 – blandingsventil;

16 – cirkulationspumpeenhed;

17 – ventil til skift mellem vandforsyning / varmesystemer;

18 – udgang til varmesystemet;

19 – forgrening til vandforsyningssystemet;

20 – afgang fra varme- / vandforsyningssystemer;

21 – forbrændingsluftforsyning.

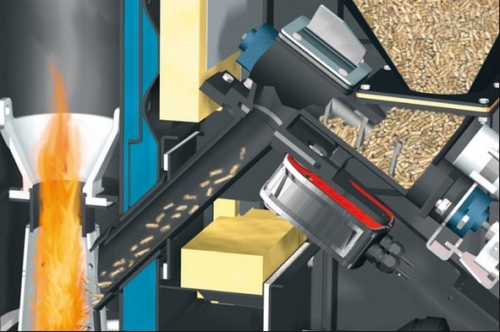

Pillefyret fungerer efter følgende princip. Granulatet hældes i brændstoftanken, som føres ind i kedlen ved hjælp af skruer. Pellets brænder, afgiver termisk energi, som bruges til at opvarme kølevæsken i varmesystemet. Forbrændingsprodukterne i brændkammeret stiger og overfører varme gennem varmevekslerens vægge, hvorefter de forlader den afkølede form gennem skorstenen. Varmeveksleren er lavet af stål (giver styrke, men har brug for korrosionsbeskyttelse) og støbejern (ruster ikke, men er ikke modstandsdygtigt over for termiske stød).

Pillekedler har en høj effektivitet – 70-90% afhængigt af udstyrsklassen – medium / premium. Opvarmningsenhedens levetid er 10-50 år

Fordele og ulemper ved pillekedler

Automatiske pillekedler er kendetegnet ved følgende fordele:

De midler, der bruges på køb og installation af en pillefyr, vil betale sig om 1-2 år. Efterfølgende brændstofbesparelser udgør titusinder

Ulejligheden ved at bruge pillekedler er, at det med jævne mellemrum er nødvendigt at lægge piller i poser i dem samt at rengøre varmeveksleren og askeopsamleren.

Vigtig! På trods af at konstruktion af en skorsten ikke er påkrævet ved installation af en pillefyr, er det stadig nødvendigt at udstyre et hul i væggen eller loftet. Det vil være nødvendigt, hvis der ikke er elektricitet i huset, og blæseren stopper.

Typer af pillekedler

Pillevarmeudstyr kan betinget opdeles i tre grupper:

Efter typen af ​​pillebrænder er kedler opdelt i to typer: retor- og flare -typer. Flammebrændere bruges i kombinationsfyr og har følgende fordele:

  • enkelhed og alsidighed ved installation i forskellige kedeltyper;
  • enhedens pålidelighed.

Flammebrændere er kendetegnet ved en lavere effekt sammenlignet med retorbrændere og har derfor en lavere effektivitet..

Egenskaber ved retor -pillekedler:

  • muligheden for termoregulering
  • høj effekt;
  • Brug kun pelletsgranulat, som det er tilrådeligt at opbevare med det samme for hele sæsonen.

Valg af pillefyr: råd og oversigt over producenter

Overvej nogle modeller af pillekedler fra forskellige producenter.

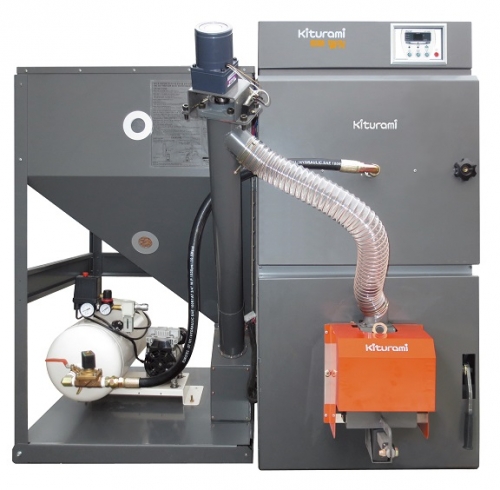

Det sydkoreanske firma Kiturami producerer to populære modeller af pillekedler: Kiturami KRP 20-A og Kiturami Premium. Varmeudstyret i dette firma har følgende egenskaber:

  • kedler har en brændstofoverløbsbeskyttelsesmekanisme;
  • kondens opstår ikke på varmevekslerens vægge på grund af den nøjagtige overensstemmelse mellem driftstiden for cirkulationspumpen og brænderen;
  • tilgængelighed af et automatisk rensrensesystem;
  • en ekstra magnetventil sikrer et højt brandsikkerhedsniveau.

Særlige træk ved Kiturami Premium:

  • effektivitetsniveau – 94%;
  • forbedret bunker;
  • elektronisk styring af brænderen;
  • brændstofbunkeren rummer 160 kg;
  • pilleforbrug – 5,5 kg / t;
  • garantiperiode – 2 år;
  • pris – omkring 4300 USD.

Kiturami KRP 20-A har følgende egenskaber:

  • kedlen bruges ikke kun til opvarmning, men også til at forsyne huset med varmt vand;
  • automatisk dosering af brændstof;
  • nem installation og rengøring af udstyr fra aske;
  • indbygget frost- / overophedningsbeskyttelse;
  • kedeleffekt – 24 kW;
  • kapacitet af pillebeholderen – 160 kg;
  • brændstofforbrug – 5,5 kg / t;
  • pris – 3600 USD.

Det indenlandske firma Teplodar producerer Cooper OK-15 kedlen, som har følgende egenskaber:

  • brug af forskellige brændstoffer (kul, brænde, pellets);
  • du kan installere en gasbrænder;
  • brændstofantændelse – mekanisk;
  • Effektiviteten når – 94%;
  • enhedens effekt – 15 kW;
  • bunkerens kapacitet til lastning af brændstof – 200 liter;
  • brændstofforbrug –1-5 kg/ t;
  • kedelomkostninger – 1100 USD.

Når du vælger en pillefyr, kan du følge disse anbefalinger:

Du kan selv lave en pillefyr. Der er mange oplysninger på nettet om, hvordan man beregner, designer og samler varme i et hus. Men er det værd at gøre? Pillefyr er en yderst effektiv enhed, der garanterer uafbrudt og sikker opvarmning

Installation af pillefyr

Kedeltilslutningsdiagram

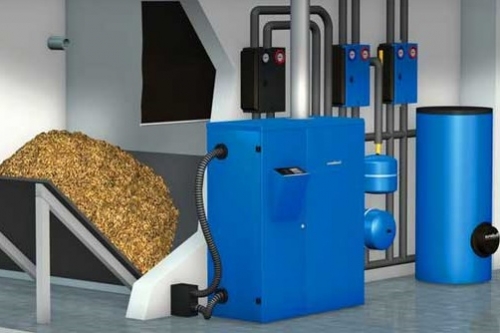

Systemet til opvarmning / varmtvandsforsyning af et hus ved hjælp af en pillefyr giver mulighed for installation af en lagertank.

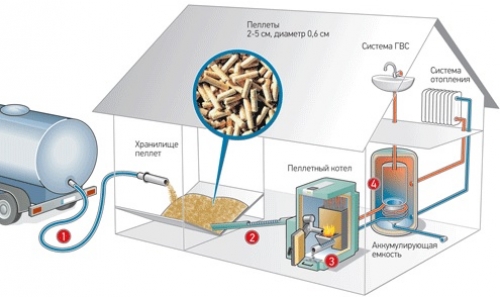

Pillefyr: tilslutningsdiagram

1 – Levering af pellets til lageret. Opbevaringsbeholderens volumen er omkring 4,5 kvm. – dette er nok til opvarmning af et privat hus til en familie.

2 – Tilslutning af lageret med en pillefyr. Pillefodring sker automatisk.

3 – Tilslutning af kedlen til en mellemliggende varmelagertank.

4 – Cirkulation af kølevæsken gennem varme- og varmtvandssystemet.

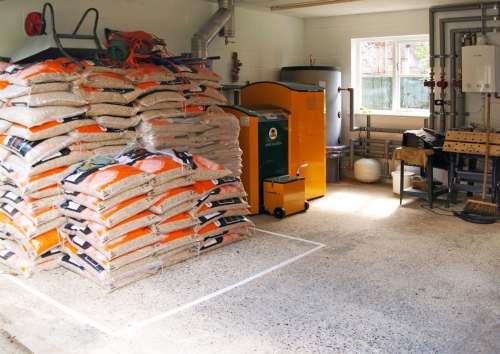

Krav til rummet til installation af kedlen

For installation af pillefyr skal følgende betingelser være opfyldt:

Installationstrin

Lad os overveje trin for trin, hvordan du installerer en pillefyr:

Vigtig! Det er bedre at overlade opsamling, installation, justering af pillefyret til en tekniker med speciale i sådanne operationer.

Ibrugtagning af kedel

Inden den automatiske pillefyr startes, er det nødvendigt at kontrollere:

  • varmesystemets overensstemmelse med projektet;
  • skorstenens, bunkerens og kedelens tæthed;
  • om varmesystemet er fuldt, trykket i systemet
  • betjening af styreenheder.

Sekvensen med at tænde pillefyret:

Kedlen slukkes, når det resterende brændstof er brændt ud. Udbrændthed kan observeres gennem små huller i klappen på enhedens øvre dør. Ved slutningen af ​​fyringssæsonen skal kedlen rengøres for sod / aske, og brænderstikket skal afbrydes fra det elektriske netværk..
