Principperne for drift af ventilationssystemer og deres egenskaber. Ventilationssystem installationsteknologi

Luftcirkulationens effektivitet bestemmer kvaliteten af mikroklimaet i rummet, som komforten og generel trivsel for en person afhænger af. Luften inde i rummet skal opfylde visse standarder for indhold af ilt og kuldioxid. For at opnå og opretholde optimale atmosfæriske parametre er der udstyret med et ventilationssystem. Installation af et ventilationskompleks kræver en professionel tilgang og særlig viden fra entreprenøren.

Sådan fungerer forskellige ventilationssystemer

Ventilationssystem – et sæt udstyr og foranstaltninger til at sikre tilstrækkelig luftcirkulation. Ventilationens hovedopgave er at fjerne “affaldet” fra rummet og fylde det med en frisk strøm. Hvert system kan karakteriseres ved fire grundlæggende træk: formål, metode til bevægelse af luftmasser, designfunktioner og omfang.

Naturlig luftcirkulation

Naturlig ventilation bruges overvejende i lejlighedsbygninger. Luftcirkulation udføres under påvirkning af tryk- og temperaturforskelle. Princippet om, hvordan naturlig luftudveksling fungerer, implementeres ofte i private huse..

Populariteten af den naturlige cirkulation skyldes en række fordele:

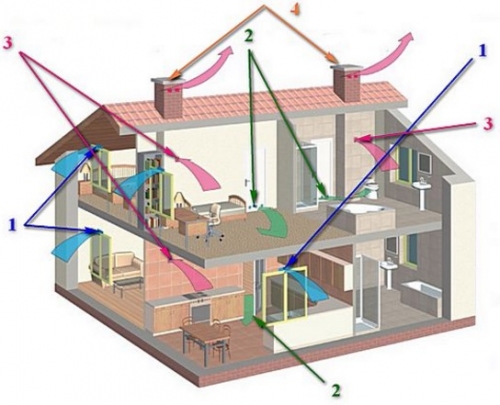

Grundstrukturen i et naturligt ventilationssystem er vist i diagrammet. For kompleksets funktion er udstødnings- og forsyningskanaler påkrævet for at sikre fri luftbevægelse.

Ventilationsordning:

Mekanisk luftudskiftning

Hvis kapaciteten til naturlig cirkulation ikke er tilstrækkelig, skal der installeres et mekanisk ventilationssystem. Særligt udstyr bruges til at dræne og levere luftstrømmen..

I komplekse systemer kan den indgående luft behandles: affugtning, befugtning, opvarmning, køling eller rengøring.

Tvangshandlingssystemer bruges almindeligvis i fremstillings-, kontor- og lagermiljøer, hvor ventilation med høj effekt er påkrævet. Komplekset bruger meget strøm.

Komparative fordele ved mekanisk ventilation:

bred vifte af handlinger;
opretholdelse af de specificerede parametre i mikroklimaet uanset vindhastighed og lufttemperatur udenfor;
systemstyring automatisering.

Vi implementerer mekanisk luftudveksling på flere måder:

installation af en forsynings- eller udstødningsanordning;
oprettelse af et forsynings- og udstødningskompleks
generelle udvekslingssystemer.

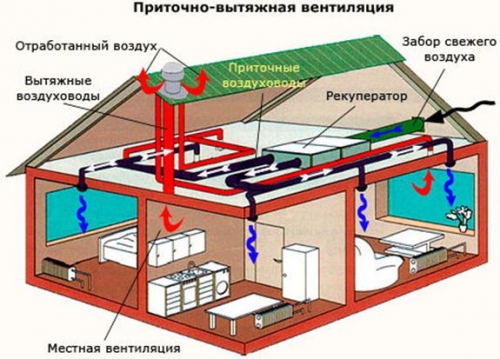

Forsynings- og udstødningskomplekset betragtes som det mest rationelle. Systemet har to uafhængige luftudstødnings- og forsyningsstrømme forbundet med ventilationskanaler. Hovedkomponenterne i komplekset:

luftkanaler;
luftdiffusorer – modtag luft udefra;
automatiske systemer – styring af netværkselementer, der styrer hovedparametrene;
tillufts- og udsugningsfilter – forhindrer snavs i at komme ind i luftkanalen.

Systemet kan omfatte: luftvarmere, luftfugtere, håndbetjenere og affugtere. Strukturelt er enheden fremstillet i en monoblok eller præfabrikeret form.

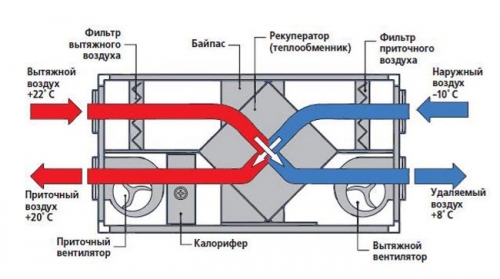

Sådan fungerer ventilationssystemet:

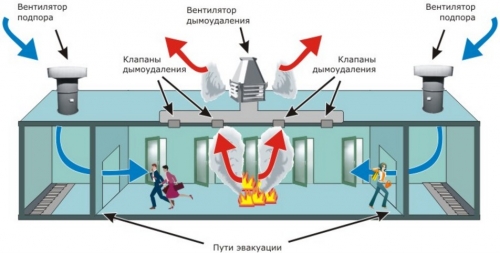

Luftudvekslingssystemer til særlige formål

Typer af specielle ventilationssystemer:

Organisering af ventilationssystemet

Standarder for arrangement af luftudveksling

Når man planlægger et ventilationssystem, skal man gå ud fra kravene i sanitære regler og normer, der stilles til lokaler til forskellige formål. Frisk luftforsyning er pr. Person..

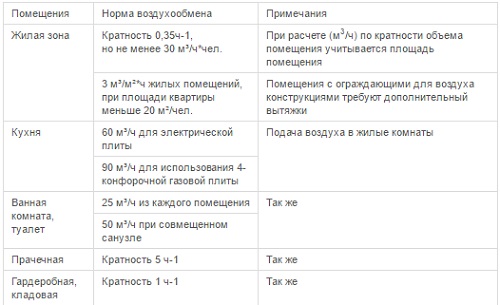

Grundlæggende standarder er vist i tabellen.

I kontorlokaler er fokus på de lokaler, hvor personalet er indkvarteret. Så på kontoret anses luftudskiftning i mængden af 60 kubikmeter at være tilstrækkelig. m / time, i korridoren – 10 kubikmeter. m, i rygerummet og på badeværelset – henholdsvis 70 og 100 kubikmeter.

Når de organiserer et ventilationssystem i en lejlighed eller i den private sektor, styres de af antallet af beboere. Ifølge sanitære standarder bør luftudveksling være mindst 30 kubikmeter / time pr. Person. Hvis boligområdet ikke overstiger 20 kvadratmeter, tages lokalets areal som grundlag for beregningen. En kvadratmeter skal have 3 kubikmeter luft.

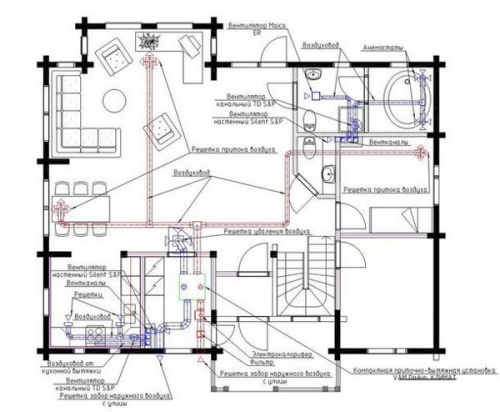

Planlægning og beregning

Projektet med et ventilationssystem i et privat hus skal udvikles i anlægsfasen. I dette tilfælde er det muligt at lave et separat rum til ventilationskammeret, bestemme de optimale steder til lægning af rør og oprette dekorative nicher til dem..

Det er bedre at overlade beregningen og planlægningen af forsynings- og udstødningskomplekset til fagfolk. Specialisten udarbejder en teknisk opgave under hensyntagen til areal og antal værelser, lokalernes placering og formål, arrangement af elementer, der øger belastningen på ventilationssystemet (komfurer, badeværelser og pejse).

Vigtig! Design kræver en afbalanceret, seriøs tilgang til at bestemme udstyrets kapacitet – dette giver dig mulighed for at organisere tilstrækkelig luftudveksling og samtidig ikke “drive” luften forgæves.

Systemets effekt, afhængigt af hastigheden for luftudveksling, beregnes som følger: L = N * Ln, hvor:

N er det største antal mennesker i rummet;
Ln – timeforbrug af en person.

Den gennemsnitlige produktivitet af komplekset til lejligheder er 100-500 kvm / t, for private huse og sommerhuse – 1000-2500 kvm / t, for administrative og industrielle bygninger – op til 15.000 kvm / t.

Baseret på den beregnede effekt vælges ventilationssystemernes resterende egenskaber: længden og tværsnittet af luftkanalen, diffusorernes størrelse og antal, ventilationsenhedens ydelse..

Kanaltværsnittet beregnes med formlen: S = V * 2,8 / w, hvor:

S er tværsnitsarealet;
V er ventilationskanalens volumen (arbejdsluftmængde / systemeffekt);
2.8 er standardkoefficienten;
w – luftgennemstrømningshastighed (ca. 2-3 m / s).

Ventilationssystem installationsteknologi

Hele den teknologiske proces er opdelt i følgende faser:

Til arbejde skal du bruge:

flangedæk;
metalhjørner i forskellige størrelser;
anker, selvskærende skruer;
varmeisoleringsmateriale (mineraluld);
forstærket tape;
vibrationsisoleringsbeslag.

Installation af luftkanaler påbegyndes, hvis følgende krav er opfyldt:

vægge, skillevægge og mellemgulvlofter blev rejst;
de steder, hvor våde filtre og tilstrømningskamre er installeret, er vandtætte;
markeringer blev anvendt til den sidste etage;
i retning af kanallægningen er murene pudset;
døre og vinduer installeret.

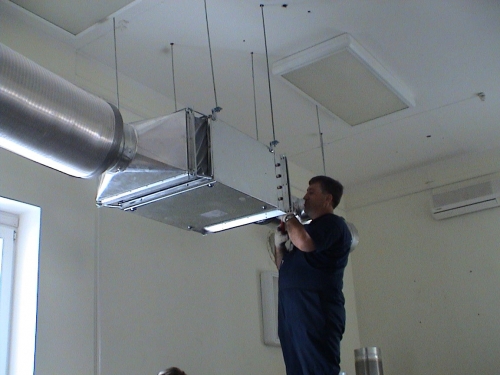

Procedure for installation af luftkanaler:

Den mest tidskrævende proces er installation af luftkanaler. Kravene til installationsarbejdet af forskellige ventilationskanaler er næsten de samme:

fleksible elementer installeres i en strakt position – på denne måde minimeres tryktabet;
når “indsættelse” af ventilationskanalen i væggen, er det nødvendigt at bruge adaptere eller ærmer;
hvis luftkanalen under installationen er beskadiget eller deformeret, skal den udskiftes med et nyt fragment;
ved placering af ventilationskanaler er det vigtigt at tage hensyn til luftstrømmens retning;

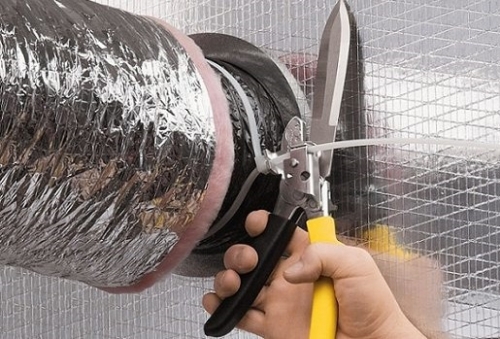

docking af fleksible luftkanaler udføres med galvaniserede eller nylon klemmer.

Principperne for at skabe naturlig ventilation

Der stilles en række krav til organisering af naturlig luftcirkulation:

om vinteren bør forsyningskanalerne ikke afkøle luften i rummet;
i hver stue er det nødvendigt at sørge for en tilstrømning af frisk luft;
luftcirkulation bør udføres selv med lukkede vinduer;
udseende af træk i huset er ikke tilladt;
“Udstødnings” luft skal fjernes frit og rettidigt gennem udsugningskanalerne.

Udstødningsventilationskanaler bør være udstyret i følgende rum:

I resten af lokalerne tilføres frisk luft gennem revnerne i vinduesrammerne. Med den massive introduktion af plastvinduesstrukturer er effektiviteten af naturlig forsyningsventilation stærkt faldet. For at øge dens ydeevne anbefales det at installere væg- eller vinduesindløbsventiler..

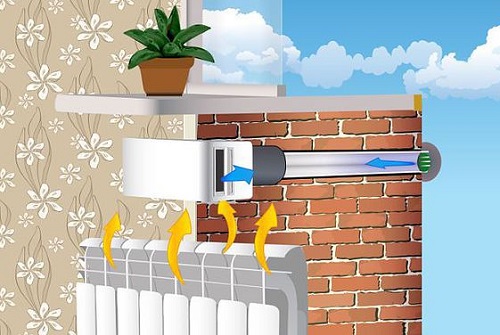

Vægindløbet er en cylindrisk kolbe, inden i hvilken der er en varme- og støjisolerende indsats, et filterelement og en luftkanal. Gennemstrømningen på de fleste modeller er 25-30 kubikmeter / time ved et trykfald på 10 Pa.

Installation af vægspjæld:

Indløbet skal regelmæssigt rengøres for støv, sod og små snavspartikler. Det er nok at skylle filterelementet under rindende vand og geninstallere det..

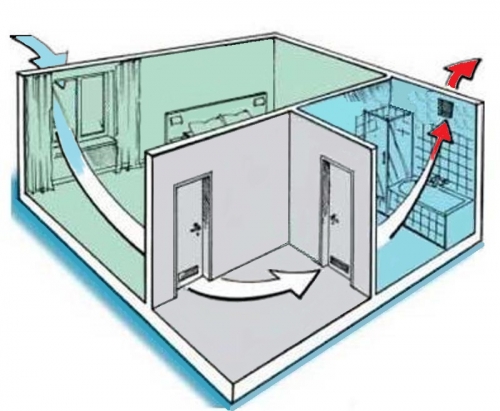

Sådan fungerer naturlig luftcirkulation: video.
