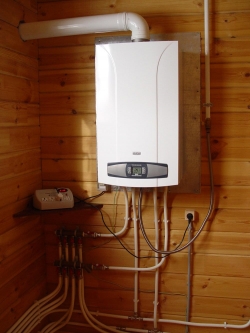

Sådan tilsluttes en gasfyr

Gaskedlen er købt, gasledningen er tilsluttet, varmen er installeret, det vigtigste er stadig – at samle alt dette i et enkelt system. Tilslutning af en gasfyr er ikke så let en opgave, og pointen er ikke engang, at en gasfyr er højteknologisk udstyr, og vigtigst af alt, farligt udstyr, hovedproblemet er anderledes: der er for mange forskellige muligheder og tilslutningsordninger. Metoden, installationens rækkefølge og tilslutning af motorveje afhænger af individuelle forhold. Derfor anbefales det kraftigt, at tilslutning, opstart og justering af gasfyret udføres af en autoriseret serviceafdeling. Hertil kommer, at selvtilslutning af kedlen annullerer producentens garantiforpligtelser. Men situationerne er forskellige, så i denne artikel vil vi fortælle dig de vigtigste universelle punkter ved tilslutning af gaskedler. Og du bemærker, at instruktionerne til din kedel har højere prioritet end nogen artikel på Internettet.

Gaskedelforbindelsesdiagram

Der er flere ordninger for tilslutning af gaskedler. Hvilket man skal bruge afhænger af, hvordan varmesystemet laves- åbent eller lukket, kølevæsken i det bevæger sig ved hjælp af tyngdekraften eller ved hjælp af en pumpe, har et højtemperatur radiator kredsløb eller flere kredsløb, blandt hvilke der er en lav- temperatur “varmt gulv”. Også af stor betydning er typen af kedler-enkelt-kredsløb eller dobbelt-kredsløb, med et åbent forbrændingskammer eller med en lukket, konvektion eller kondensering.

Enkeltkredsløb til gasfyr

Enkeltkreds kedel udstyret med kun en varmeveksler, der opvarmer vand til et kredsløb. I første omgang blev sådanne kedler udelukkende brugt til rumopvarmning, men i dag kan de med succes bruges til varmtvandsforsyning ved at tilføje en indirekte varmekedel til tilslutningsdiagrammet. Enkeltkredsløbskedler fås i væg- og gulvversioner, som afhænger af den genererede effekt. Enkeltkredse gulvstående kedler er mere kraftfulde og tungere end dobbeltkredsløb, de kan bruges til at opvarme et stort landsted og forsyne husstande med varmt vand.

Det særlige ved tilslutning af et enkeltkredsløbskedel er, at der kun kan tilsluttes to rør med et kølevæske – et ad gangen, det kommer ind i kedlen til opvarmning, og på det andet vil det efterlade det opvarmet.

Tilslutningsdiagram for en enkeltkredsløbskedel til varme.

I ovenstående version cirkulerer kølevæsken gennem husets varmesystem og vender tilbage til kedlen for yderligere opvarmning. Sikkerhedsventilen og ekspansionsbeholderen er nødvendige for at aflaste overskydende tryk fra systemet..

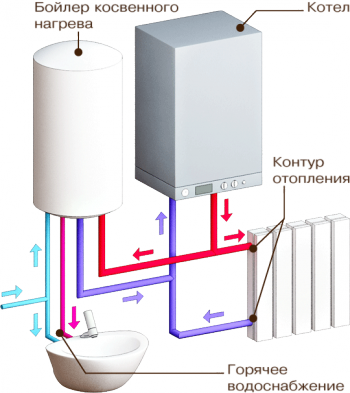

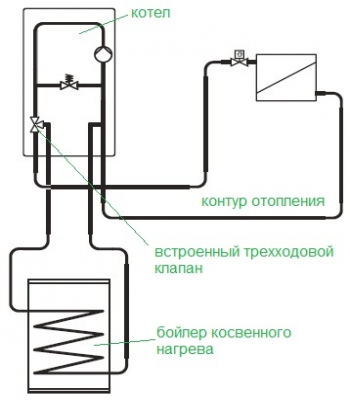

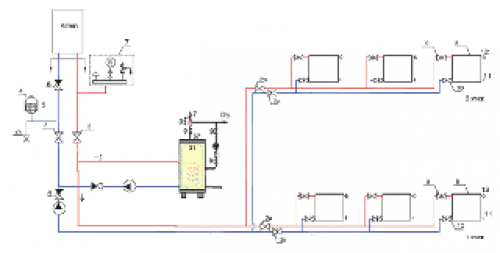

Tilslutningsdiagram for en enkeltkredsløbskedel til varme og en indirekte varmekedel.

Dette diagram viser den nemmeste måde at tilslutte til en indirekte varmekedel – gennem en trevejsventil.

Indirekte varmekedel er en termisk isoleret beholder, der indeholder vand til sanitære behov. Det er dette vand, vi skal opvarme. Til dette er en spiralvarmeveksler bygget inde i kedlen, gennem hvilken varmt vand fra kølevæsken passerer..

I denne ordning er opvarmning af vand til varmt vand (varmt vand) en prioritet. Når en sensor udløses på kedlen, som vandet er kølet ned, udløses trevejsventilen, og alt kølevæske, der opvarmes i kedlen, siver ind i kedlen. Der giver han sin varme til vandet og vender tilbage til kedlen for yderligere opvarmning. Kedel-kedel-kedel cirkulation vil fortsætte, indtil vandet inde i kedlen er opvarmet til den nødvendige temperatur. Derefter udløses trevejsventilen, og kølevæsken fra kedlen siver ind i varmesystemet og cirkulerer i henhold til kedel-varme-kedelordningen, indtil vandet i kedlen afkøles.

Hele tiden, mens vandet i kedlen opvarmes, cirkulerer kølevæsken ikke gennem varmesystemet. Hvor lang tid det tager at opvarme en kedel afhænger direkte af dens kapacitet. For eksempel opvarmes en 200 liters kedel (til en stor familie) fyldt med koldt vand i 6 timer. Men genopvarmning af denne kedel vil tage 40-50 minutter. Opvarmning af en mindre kedel, f.eks. 80 l, tager kun 10 – 20 minutter. Denne tid påvirker ikke den samlede temperatur i huset væsentligt, i en så kort periode har den ikke tid til at køle ned endnu..

Tilslutning af en dobbeltkredsløbskedel

Kedel med dobbelt kredsløb adskiller sig fra en enkeltkredsløb, idet den har to varmevekslere: den ene er den vigtigste, opvarmer vand til opvarmning, og den anden er en ekstra, opvarmer vand til varmt vand. Oftest er sådanne kedler et højteknologisk fyrrum, hvor alt er leveret og automatiseret og er vægmonteret.

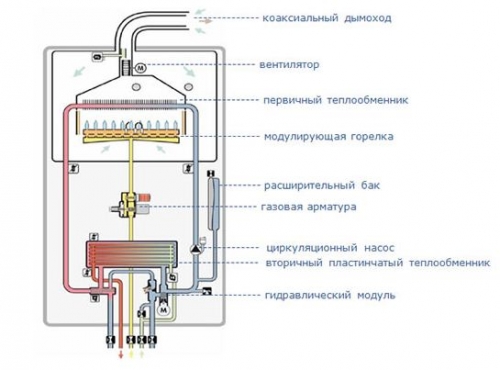

Vær opmærksom på billedet, der viser indersiden af en dobbeltkreds-kedel. 5 rør er forbundet til det (fra højre til venstre): 1 – et rør med et kølemiddel fra varmesystemet, der går til ekstra opvarmning, 2 – et rør med koldt vand, som går til en varmeveksler for at opvarme vand til varmt vandforsyning, 3 – et gasrør, 4 – et rør med varmt vand til varmt vand, 5 – rør med varmt vand til varmesystemet.

Alle automatikerne i en dobbeltkreds-kedel er arrangeret indeni. Som standard sendes kølevæsken opvarmet i kedlen af hovedbrænderen til varmesystemet og returneres kølet ned til kedlen. Sådan cirkulerer kedel-varme-kedlen. Men så snart nogen åbner en hane med varmt vand på en af forbrugerne, begynder koldt vand at strømme ind i kedlen gennem rør 2. Trevejsventilen omdirigerer straks kølevæsken, og den går ikke ud over kedlen, men cirkulerer hovedvarmeveksleren – en ekstra varmeveksler til opvarmning af vand – hovedvarmeveksleren. Kølevæsken opvarmer varmtvandsforsyningen, mens den bruges. Så snart hanen er lukket, begynder kølevæsken at cirkulere gennem varmesystemet igen..

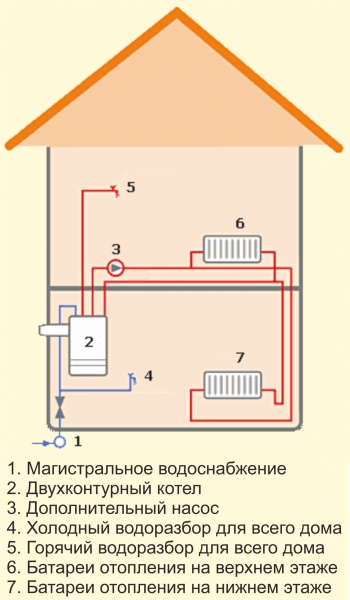

Direkte tilslutningsdiagram for en dobbeltkredsløbskedel.

Som praksis har vist, er en dobbeltkreds -kedel ikke i stand til at levere en stor mængde vand til varmt vand, ikke mere end en forbruger – et køkken eller et brusebad, og selv da – vil vandet ikke være for varmt. Kedlen vil simpelthen ikke have tid til at varme den op i det korrekte volumen. Derfor bruges de kun i små familier, og til opvarmning af vand i større mængder tilføjes en kedel til systemet..

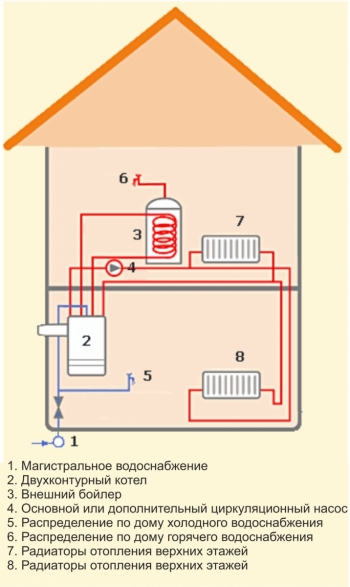

Tilslutningsdiagram for en dobbeltkreds gasfyr med en indirekte varmekedel.

I henhold til den præsenterede ordning vil kølevæsken kun opvarme vandet i kedlen, og selve vandforsyningssystemet til det andet kredsløb lukkes. Dette trick kan øge holdbarheden af et dobbeltkredsløb, der lider meget under hårdt postevand, betydeligt. Den ekstra varmtvandsveksler bliver tilstoppet og fejler om et år. Derfor er cirkulationen af et rent kølevæske i det andet kredsløb en mere økonomisk mulighed. Men hvad er så meningen med at bruge en dobbeltkreds-kedel, hvis du kan installere et enkelt kredsløb med højere effekt? Det bliver både mere rentabelt og mere praktisk..

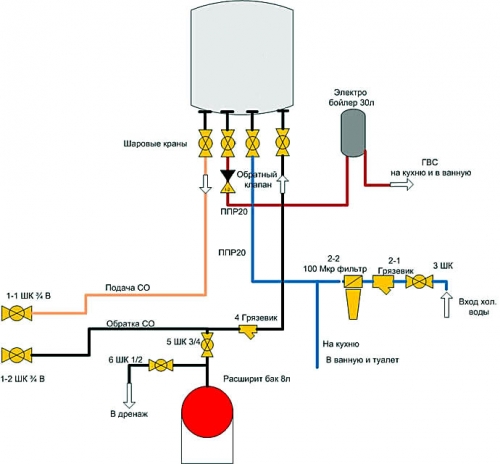

Koblingsdiagram for en dobbeltkreds med kedel / lager.

Det er også muligt at tilslutte en vægmonteret gasfyr parret med en konventionel el-kedel som en lagertank til varmt vand. I dette tilfælde vil varmt vand fra kedlen strømme ind i kedlen, og når mængden falder til et kritisk punkt (indstillet af automatisk udstyr), vil kedlen igen opvarme vand for at fylde kedlen. Det er også muligt, at kedlen er fyldt med varmt vand fra kedlen, og dens yderligere temperatur opretholdes ved hjælp af et varmeelement..

Vi undersøgte de universelle tilslutningsdiagrammer for gaskedler, lad os nu gå videre til proceduren for installation af rør og elektricitet.

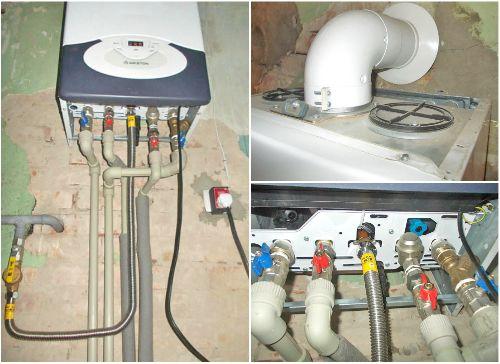

Varmetilslutning til en gasfyr

På trods af at diagrammerne ovenfor angiver, hvor indløbsrøret er tilsluttet, og hvor afgangsrøret er tilsluttet, skal du læse vejledningen til din gasfyr. Placeringen af rørene kan variere afhængigt af model og producent..

Først et par ord om selve varmeanlægget. Hvis det allerede er blevet betjent tidligere, og nu du bare skifter kedel, skal kølevæsken tømmes fra systemet og sørge for at skylle det flere gange. Mange forskellige salte sætter sig på væggene i rør og varme radiatorer, så de ikke tilstopper kedlens skrøbelige varmeveksler, det er bedre ikke at være doven og skylle systemet.

Varmesystemet kan cirkulere både vand og frostvæske. Er det muligt at bruge frostvæske specifikt til din kedel, skal du se i den tekniske dokumentation. Nogle gange anbefaler kedelproducenterne selv visse mærker af frostvæske eller endda producerer det selv. Sådanne anbefalinger bør ikke negligeres..

Det er fornuftigt kun at bruge frostvæske som kølevæske i varmesystemet, hvis du bor i huset ved korte besøg og slukker for kedlen, når du forlader i lang tid. I dette tilfælde kan vandet i rørene fryse, men frostvæsken gør det ikke. Men hvis du bor i huset hele tiden og ikke slukker for kedlen i koldt vejr, så er det fornuftigt at bruge vand som varmebærer. Årsagen til dette er ulemperne ved frostvæske: lav varmekapacitet, høj viskositet og termisk ekspansionskoefficient. For hele systemet truer dette med, at det med frostvæske er nødvendigt at bruge en kedel og pumper med højere effekt, en lagertank med større kapacitet og radiatorer i et større område..

Brug af vand understøttes også af, at moderne gaskedler kan sættes i et sikkerhedsnet, når kølevæsken køler ned til +5 ° C, kedlen varmer det op igen.

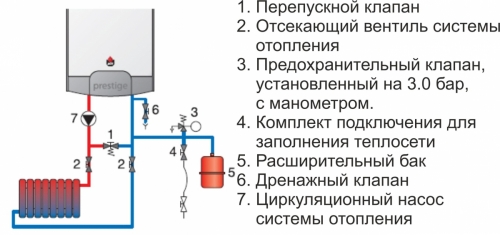

Diagrammet for tilslutning af varme til kedlen er som følger:

Cirkulationspumpen er altid installeret på “retur”. Kugleventiler er nødvendige for let at kunne afbryde systemet fra kedlen uden at tømme kølevæsken samt hurtigt fjerne filteret til vedligeholdelse og rengøring. Et groft filter i varmesystemet er nødvendigt for at beskytte kedelvarmeveksleren mod tilstopning af salte; det placeres direkte foran kedlen, helst på et vandret snit med en sump / opsamler nedad. Hvis det ikke er muligt at installere filteret på en vandret sektion af røret, skal det installeres på en lodret. Varmemediets strømningsretning skal nødvendigvis falde sammen med pilens retning på filterhuset.

Røret med det varme kølevæske, der kommer fra kedlen, skal tilsluttes kedelgrenrøret ved hjælp af den amerikanske hurtigafbrydelsesforbindelse, og der skal også installeres en afspærringskugleventil..

Det er nødvendigt at installere kugleventiler på ind- og udløbsrørene med et kølevæske for at tømme kølemidlet fra systemet i sommerperioden eller til reparationsarbejde.

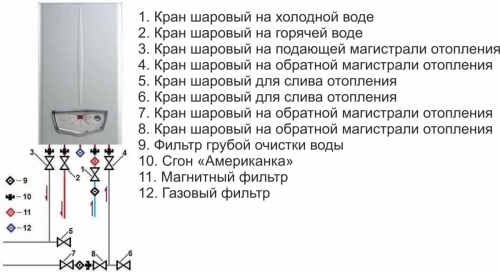

Varmtvandstilslutningsdiagram til en dobbeltkreds-kedel:

For at maksimere levetiden for den ekstra varmeveksler i dobbeltkredsløbskedlen og for at beskytte den mod skala, skal der installeres grove filtre og et magnetisk filter på koldtvandsforsyningsrøret. Hvis der allerede er installeret et groft filter før – før vandmåleren, giver det ingen mening at installere det foran kedlen.

Udløbsrøret med varmt vand skal tilsluttes grenrøret ved hjælp af en kugleventil med “amerikansk”, det anbefales at installere en kontraventil.

Alle forbindelser skal forsegles med slæb eller FUM -tape, eller endnu bedre med en speciel VVS -pasta.

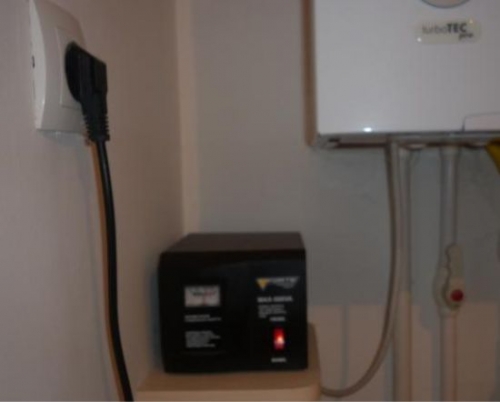

Gasfyr elektrisk forbindelse

Moderne gaskedler har to muligheder for tilslutning til lysnettet – et kabel med stik til tilslutning til en stikkontakt og et tre -kerne isoleret kabel. Uanset hvilken mulighed du støder på, bør du under alle omstændigheder overholde denne regel: gasfyret er forbundet via en individuel afbryder direkte til skærmen, og det er vigtigt at sørge for jordforbindelse. Det er også tilrådeligt at bruge spændingsstabilisatorer eller backup -strømforsyninger i tilfælde af strømafbrydelse..

Automatisk nedlukning installeret tæt på kedlen, så den hurtigt og let kan slukkes. Selvom kedlen har sit eget kabel med stik, skal der laves en personlig stikkontakt til den, hvortil der tilføres strøm via afbryderen..

At give stuearrest en kedel på en gasledning eller varmeledning er umulig. For at sikre jordforbindelse af høj kvalitet er det nødvendigt at udstyre enten en jordsløjfe eller en punktjording. Til sidstnævnte er der færdige universelle modulære jordforbindelsessæt til salg (ZZ-000-015), hvis installation vil tage en grund på 0,5×0,5 m i husets kælder, under jorden eller på gaden ved siden af til huset. Modstanden i jordsløjfen til varmekedlen må ikke være mere end 10 ohm. I forskellige kilder kan du finde andre tal, men gastjenester kræver netop sådanne indikatorer – ikke mere end 10 ohm. Dette er nødvendigt af sikkerhedsmæssige årsager og skyldes, at kraftoverføringspolerne på luftledninger for det meste ikke har genjording..

Tilslutning af en gasfyr til en skorsten

Gaskedler er forskellige – nogle har brug for en almindelig skorsten, andre har brug for en koaksial, og den tredje (brystningskedler) har slet ikke brug for det. Læs derfor vejledningen til din kedel. Desuden er der oftest allerede en skorsten komplet med en gasfyr, den skal kun monteres korrekt.

Regel et – kedelrørets diameter skal være lig med eller større end diameteren på kedlens udløb.

Oftest afhænger skorstenens diameter af strømmen:

op til 24 kW – 120 mm.
30 kW – 130 mm.
40 kW – 170 mm.
60 kW – 190 mm.
80 kW – 220 mm.
100 kW – 230 mm.

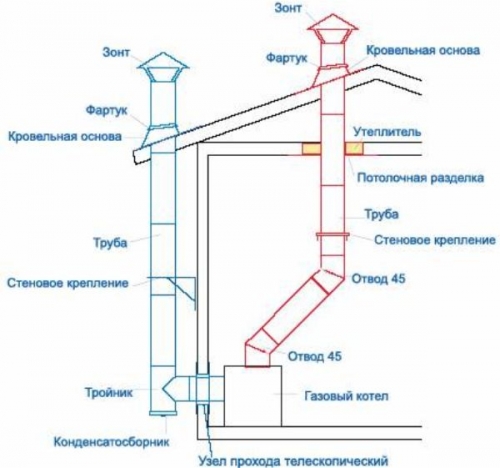

Almindelige skorstene ledes opad, 0,5 m over husets højderyg. De kan placeres både inde i husets væg og inde i selve huset eller bag væggen. Der må ikke være mere end tre bøjninger på røret. Den første sektion af røret, der forbinder kedlen med hovedskorstenen, må ikke være mere end 25 cm. Røret skal have et lukkehul til inspektionsrensning. For kedler med konventionelle skorstene og et åbent forbrændingskammer kræves en stor luftstrøm, den kan enten forsynes med et åbent vindue eller et separat forsyningsrør.

Regel to – skorstenen skal være af tagplade eller andet syrefast materiale. Det samme gælder for korte strækninger, drejelige bøjninger og mere. Kedlen må ikke tilsluttes hovedskorstenen med en korrugering; der må ikke bruges en muret skorsten. Som følge af gasforbrænding dannes der damp, mættet med svovlsyre og andre syrer; i kondensationsprocessen udfældes syrer og korroderer skorstenens vægge.

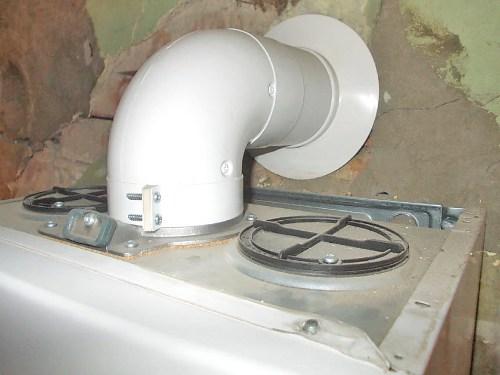

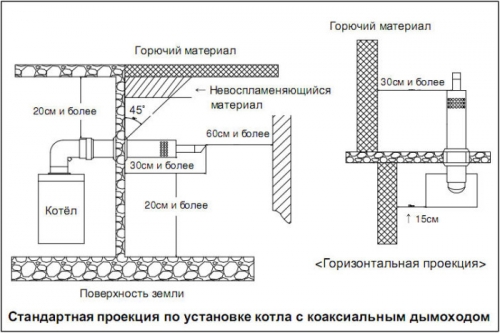

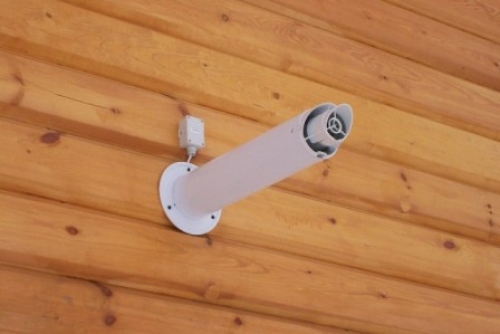

Regel tre – koaksial skorsten monteres vandret og leder direkte ind i væggen. Denne type skorsten er et rør i et rør. Gennem det indre rør fjernes dampe fra kedlen, og gennem det ydre rør kommer luft ind i forbrændingskammeret. Dette giver dig mulighed for at opvarme luften og øge kedlens effektivitet..

Den koaksiale skorsten skal strække sig mindst 0,5 m fra husets væg. Hvis kedlen er almindelig, skal skorstenen have en lille hældning mod gaden. Hvis kedlen kondenserer, skal hældningen være mod kedlen – så vil kondensatet løbe ud i et specielt rør – en sifon, som skal udledes i kloakken. Normalt er alt i kondenserende kedler beskrevet i vejledningen. Den maksimale længde af koaksialrøret er 3 – 5 m, jo flere bøjninger eller bøjninger, jo mindre er den tilladte længde.

Regel fire – parapet gasfyr installeres strengt i henhold til ordningen nær ydervæggen. Koaksialafbøjningen er oftest placeret bag på kedlen og ikke øverst..

Sættet med en gasfyr indeholder normalt alle de nødvendige dekorative vægpuder, klemmer og andre elementer..

Tilslutning af kedlen til en gasfyr

Som nævnt ovenfor er kedlen forbundet til en gasfyr for at levere varmt vand. Den kan tilsluttes både en enkeltkreds og en dobbeltkreds. Der er flere forbindelsesordninger, og dem, der foreslås nedenfor, er kun de mest almindelige.

Tilslutning af kedel via en trevejsventil

Denne ordning er allerede beskrevet ovenfor. Trevejsventilen er installeret på varmeforsyningsledningen, et rør går fra den til selve den indirekte varmekedel, hvor den tilsluttes grenrøret ved hjælp af en “amerikaner”. Røret med det afkølede kølemiddel fra kedlen skærer ind i hovedledningen med “retur” af varmen. For nemheds skyld at bruge kedlen skal udløbsrøret også tilsluttes det amerikanske rør.

Hvis sikkerhedsgruppen, pumpen og ekspansionsbeholderen er placeret direkte i kedlen, f.eks. I vægmonterede kedler, styres trevejsventilen af kedlen selv, hvortil der sendes et signal fra kedletermostaten (skal tilsluttes ).

Hvis kedlen er gulvstående, kan du tilslutte termostaten direkte til trevejsventilen, så sker styringen direkte.

Tilslutning af kedlen via en ekstra pumpe

Dette tilslutningsdiagram antager også prioritet for varmt vand. Den bruger to pumper: den ene til varmesystemet, den anden til kedlens kredsløb..

Der er installeret en termostat på kedlen, hvilket giver et signal om et fald i varmtvandstemperaturen, varmepumpen slukkes, og kedelpumpen tændes. Efter pumperne skal der installeres kontraventiler i systemet for at udelukke muligheden for parasitære strømninger..

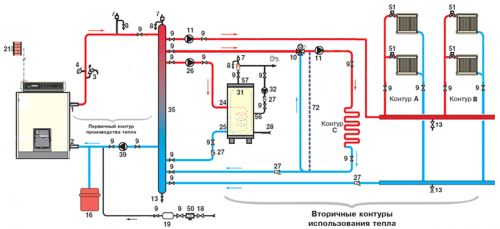

Tilslutning af kedel og varmekredse via en hydraulisk kontakt

Denne ordning bruges, hvis systemet har flere kredsløb, f.eks. 1 kredsløb – radiatoropvarmning, 2 – “varmt gulv” systemkredsløb, 3 – varmtvandskedelkredsløb. Den hydrauliske kontakt og fordelingsmanifold giver mulighed for jævn fordeling af kølevæsken mellem kredsløbene. Mere detaljeret kan arbejdet for den hydrauliske pil findes i videoen..

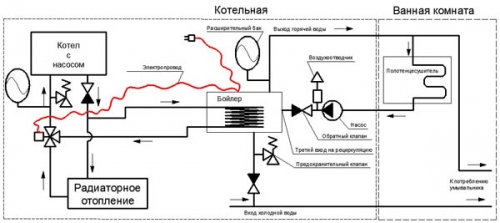

Ud over de foreslåede ordninger er der andre – du kan få varmtvandskredsløbet til at cirkulere gennem systemet, så varmt vand altid strømmer fra hanen, og du ikke behøver at dræne koldt vand fra rørene. Du kan også bruge ikke bare en indirekte varmekedel, men en kedel med et indbygget varmeelement til ekstra opvarmning af varmt vand og mange andre tricks, der bør afklares med en specialist..

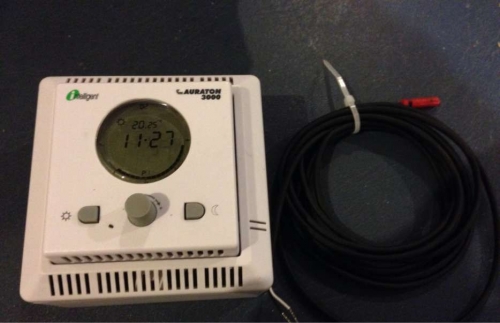

Tilslutning af termostaten til en gasfyr

Rumtermostat tilsluttes en gasfyr for at sikre en mere økonomisk drift. Termostaten er installeret i det fjerneste rum eller på et sådant sted, hvor du gerne vil navigere, uanset om det er tid til at “tænde for varmen”, eller den stadig er varm. Denne enhed sender information til kedelautomationen om, at rumtemperaturen har nået det lavere tilladte niveau, kedlen tænder automatisk og opvarmer kølervæsken, indtil termostaten rapporterer, at den maksimale temperatur er nået..

Placer termostaten på husets indervæg, 150 cm højere fra gulvet. Enheden bør ikke påvirkes af forskellige varmekilder, vibrationer, træk og sollys..

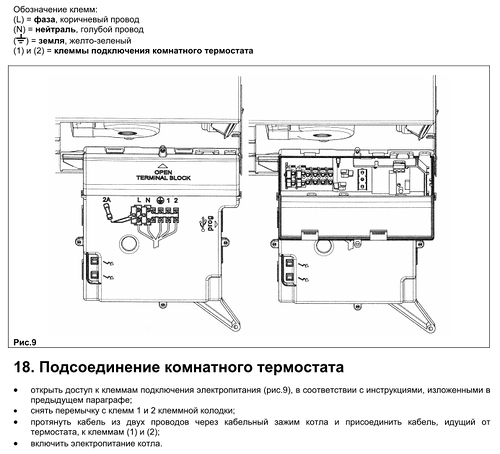

I moderne kedler er der særlige terminaler til tilslutning af en rumtermostat. I første omgang lukkes kontakterne, som om de giver et signal til kedlen om, at det er nødvendigt at opvarme kølevæsken. Derfor skal denne lukkejumper fjernes. Tilslut derefter termostaten til terminalerne ved hjælp af et to-leder kabel 0,75 mm2.

Gasservicen skal tilslutte gassen til gaskedlen og starte kedlen, ellers skal du betale en imponerende bøde for vilkårlighed. For reference, lad os præcisere, at det er nødvendigt at levere gas med et stålrør eller bølgepap i rustfrit stål med en diameter på 8 – 9 mm, og også bruge en parasitpakning og slæb til tætning. Det er forbudt at bruge gummislanger i en metalkappe, FUM -tape, VVS -pasta osv..
