Skema og lægning af murstensovne

Siden oldtiden er det blevet en skik, at komfuret i huset ikke kun tjente til opvarmning. Hun kunne fodre og sørge for hygiejne og sovne. Komfuret er det varmeste og mest privilegerede sted i huset, det er ikke for ingenting, at der i alle eventyr sad gamle mennesker og børn på komfuret – dem, der mest havde brug for trøst og varme. I dag reduceres funktionerne i en traditionel svensk eller hollandsk komfur hovedsageligt til varme- og dekorationsfunktioner, hvilket ikke forhindrer dem i at blive brugt til at forberede aromatiske og sunde retter fra arsenal af mange verdens køkkener. Artiklen vil fokusere på murstenovne til hjemmet..

Indhold:

Foldning af ovnen er en hel videnskab, der er blevet lært i mere end et års studie. Hvis der ikke er en kvalificeret komfurmager blandt bekendtskaberne, og du virkelig gerne vil have et ildsted i huset, så bliver du nødt til selv at påtage dig implementeringen af en fed idé. Her er hvad du skal vide, før du går i gang..

Bestemmelse af designet af en murstenovn

Afhængigt af hvilke forhåbninger ejerne af fast ejendom har med deres hjem, er det værd at overveje de mest tilfredsstillende muligheder for alle ønsker. Glem ikke størrelsen på de forskellige ovne og deres vægt. Det er nødvendigt at beregne ikke kun dine egne kræfter og midler, men også fundamentets styrke.

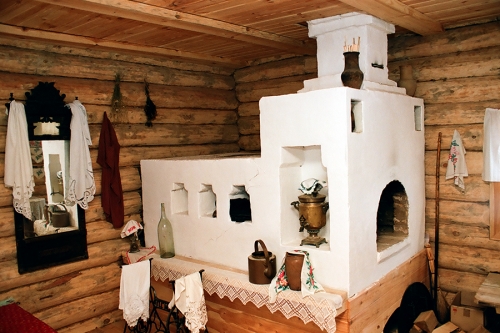

Russisk komfur

Velegnet til traditionelle kendere. Dette design udfører det maksimale antal funktioner, derfor vil det tage meget plads i huset. Traditionelt er det placeret i hjørnet tættere på døren, men i moderne interiør kan det også placeres i midten af rummet..
Liggestolen er beregnet til hvile; afhængigt af ovnens dimensioner kan den have imponerende dimensioner. Digelen (eller på anden måde ildkassen) er placeret direkte under den. En kontinuerlig luftstrøm for bedre forbrænding af brændstoffet leveres af blæseren. Sekskanten og bøjningen er de rum, der går forud for ovnens munding. Den tilberedte mad, der er tilbage i dette område, forbliver garanteret varm i meget lang tid. Gulvet og bagepladerne blev brugt til at opbevare køkkenredskaber, greb, pokers. Komfurer er fordybninger med lille diameter placeret langs ovnens sidevæg. De tjente til at tørre små ting, for eksempel vanter dækket med sne, tørrede meget hurtigt i dem..
De, der ønsker at folde den russiske komfur i huset, skal sørge for et sted til det mindst to meter i højden, en og en halv meter i bredden og to og en halv i længden. En struktur med sådanne dimensioner vil let give ensartet opvarmning af rum på 30-40 m². Men sådan en ovn kræver også meget brændstof. De ejere, der ikke kan prale af betydelige mængder af rummet eller ikke er fans af den traditionelle smag, bør være opmærksomme på en anden version af komfuret..

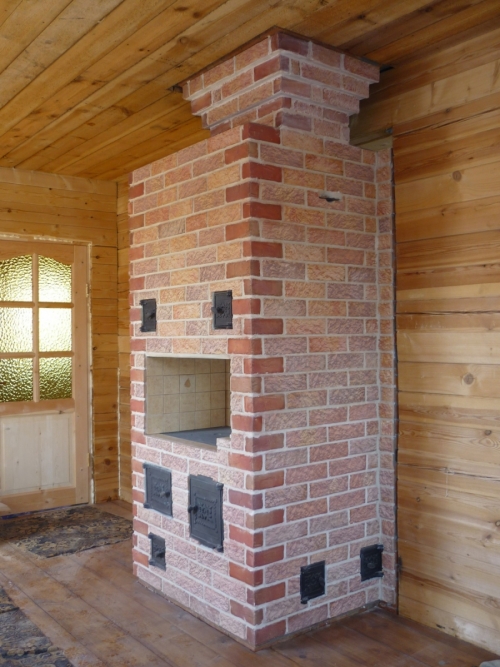

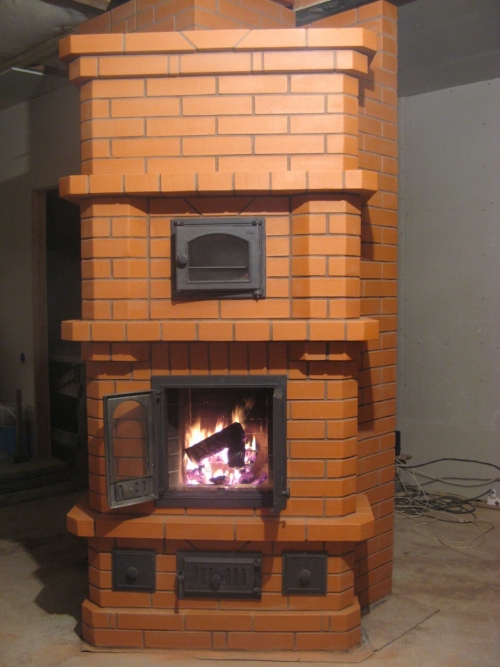

Foto af mursten ovn

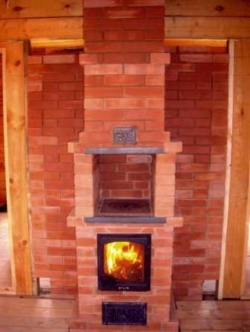

Svensker

Modellen, som er mere kompakt end den russiske komfur, designet til opvarmning af rummet og tilberedning af mad, er svensk..
Hun har samme højdekrav – to meter. Men dimensionerne i længde og bredde reduceres til en meter. Ildkassen giver nok varme, så du kan tilberede mad på samme tid på to brændere af en støbejernsovn.
Der er også en ovn, som værtinderne vil sætte pris på. Svenskeren har mange ændringer, de hedder udviklerne (ovn designet af Potapov, Buslaev, Kuznetsov). Hver er lidt forskellig i størrelse, udseende, varmeafledning, så det er ikke svært at vælge den rigtige mulighed..

Video fra murstenovn

Hollandsk kvinde

Det vil kun tjene til at opvarme huset. I modsætning til sit navn har det russiske rødder, da det er en opfindelse af husholdningsovne. Dens største fordele er høj varmeoverførsel i en kompakt størrelse. Hvis der ikke er alvorlige frost uden for vinduet, kan den hollandske kvinde holde varmen i et døgn. Designfunktionerne omfatter en snoede skorsten og en lav (sammenlignet med en russisk komfur) ildkasse. Takket være dette varmer den hollandske kvinde jævnt op fra bund til top..
Dens vægge er tynde – en, sjældnere to mursten, basen i form af en cirkel eller et rektangel passer ind i et område på 1 m². For at opvarme et mellemstort værelse i et landsted er dette mere end nok. Og hvad angår vægt, er den mærkbart lettere end sine konkurrenter, og hvad angår brændstofforbrug er den den mest økonomiske. Designet af ildkassen er ikke kompliceret af overflod af detaljer, men dette spiller kun i hænderne på stigende varmeledningsevne. Silhuetten af den hollandske komfur er meget attraktiv; for at forbedre udseendet trimmes den ofte med fliser..

Forberedende fase, før du laver en murstenovn

På forberedelsesfasen skal du tage sig af søgningen efter et murstensprojekt, der er egnet i alle henseender, tænke over dets placering, tage hensyn til alle brandsikkerhedskrav. Du bliver nødt til at vælge værktøjer, købe det nødvendige materiale og invitere assistenter.

Projektordningen kan bestilles fra specialiserede bureauer eller tillidsressourcer på Internettet. For dem, der ønsker det, blev selv detaljerede kurser filmet på video..

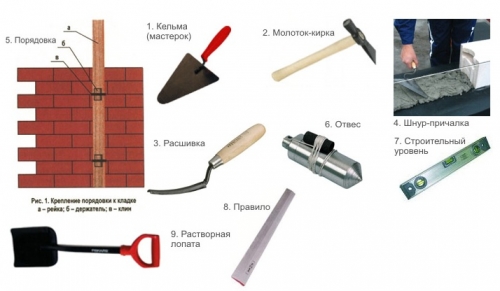

Af de værktøjer, du skal bruge:

maske (sigte) til at sigte sand med en maskestørrelse på højst 2 mm;
skovl;
kværn (du bliver nødt til at skære mursten);
en hakkehammer hjælper med at hugge en solid mursten i små stykker og skære dem til den ønskede form og størrelse;
samling til sømme. Dette er et specielt værktøj, der giver dig mulighed for at give fugerne mellem mursten et pænt og æstetisk udseende. Hvis ovnen efterfølgende er planlagt til at blive pudset eller dækket med dekorative fliser, behøver denne enhed ikke at blive brugt. Og når skibsføreren ønsker at forlade murværket i sin oprindelige form, vil sammenføjningen give samme tæthed og bredde af samlingerne;
murske (murske) til påføring af mørtel;

en mixerudstyr til en perforator. Løsningen vil være nødvendig i store mængder, og jævn omrøring af en sådan masse kan kun udføres ved hjælp af et elværktøj;
Det er bedre at tage et målebånd med en længdemargin. Fem meter vil være mere end nok;
en lodlinje vil hjælpe med at kontrollere murværkets lodrethed i hjørnerne;
reglen er nødvendig for at kontrollere murværket. En flad træliste mere end en meter lang er også velegnet;
bygningsniveauet kontrolleres, om murværket er “faldet” i forhold til vandret;
arbejdet vil være “snavset”, så rengøringsudstyret: spande, klude, klude og mopper skal holdes klar. Det er bedre at fjerne opløsningen, før den tørrer..

Materialelisten vil ikke variere i sort (afhængigt af den valgte ovnkonfiguration). Væsentlige ændringer vil kun være i antallet af mursten og ekstra tilbehør: støbejernsplade, antallet af døre. Mursten, sand og ler er de vigtigste udgiftsposter.

Sandet skal falde ind under følgende egenskaber: rent, fint, homogent. Dette resultat kan opnås ved sigtning.
Ler er tyndt, normalt og fedtet. Proportionerne af sammensætningen af arbejdsopløsningen afhænger af dens variation. Mange eksperter anbefaler at vælge den “gyldne middelvej”, det vil sige ler med normalt fedtindhold.

Der er fire hovedtyper af mursten.

Keramisk. Det er en klassiker blandt hjemmematerialer. At lægge fundamentet, opføre en bærende væg, bygge et landsted – alt dette kan gøres fra røde mursten. Sandt nok, nu produceres det ikke kun i rødt og orange, men i næsten enhver nuance..
Silikat mursten har en anden sammensætning og farve end keramik. Det er mindre fugtbestandigt, men det dæmper lyde godt. Men disse egenskaber er fuldstændig irrelevante for konstruktion af fundamenter, rør og ovne..

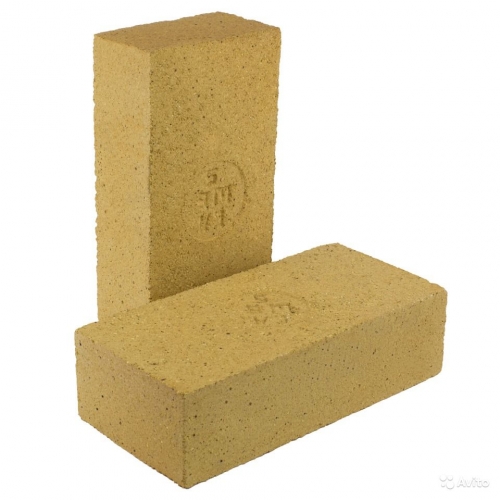

Ildfast mursten bruges i brancher, hvor konstant opvarmning til høje temperaturer er normen. Metallurger og glasblæsere arbejder for eksempel med ovne bygget af dette særlige materiale. Dens høje varmeledningsevne og evne til at modstå ekstremt høje temperaturer gør ildfaste (ildfaste) mursten det bedste til at bygge en ovn. Det er opdelt i fire typer:

kulstof findes sjældent i gratis salg, det er beregnet til brug og konstruktion af højt specialiserede produktionsfaciliteter;
kalk-magnesia mursten bruges i metalsmeltningsvirksomheder;
kvarts -typen, med al sin ildfasthed, er meget ustabil for alkalier eller jernoxid. Men til vægge og buer af ovne kan den bruges;
alumina fireclay mursten er den mest almindelige, men den tåler ikke opvarmning over 1300 ° C.

Ildfaste mursten er dyrere end konventionelle mursten. Russiske producenter tilbyder dette byggemateriale til lavere priser end udenlandske konkurrenters..

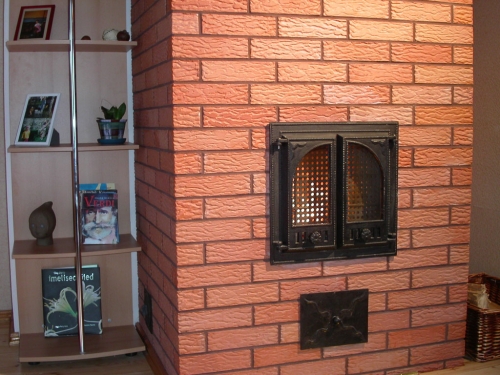

Facing brick, som navnet antyder, bruges kun til dekoration. For at forbedre ovnens udseende bruges den ret ofte. De mange forskellige nuancer gør det muligt at passe ovnen ind i ethvert interiør.

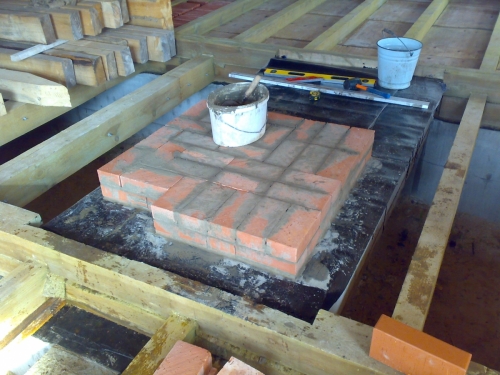

Fundament til installation af murstenovn

Ovnfundamentet dannes (ideelt set) på tidspunktet for at lægge fundamentet til huset. De skal være uafhængige af hinanden. Dette krav skyldes forskellen i niveauet for naturlig krympning. Det vil under alle omstændigheder forekomme, og belastningerne på både baser og temperatureffekter vil være forskellige.

Basen skal overstige dimensionerne af den fremtidige struktur med ca. 15 cm i hver retning. Vandtætning er et obligatorisk krav for ovnens bund.

Sådan laver du en russisk murstenovn

Hvad skal du ellers overveje, før du starter arbejdet? Til en klassisk russisk komfur har du brug for omkring 1700 mursten, en udsigt med en halvdør, der regulerer adgangen til den, en ventil (dimensioner til hullet 26 × 24 cm), sand og ler i tilstrækkelige mængder. Du skal lave omkring 80 spande med opløsning.
Hvad angår det lag af blandingen, der skal påføres, er reglen i dette tilfælde mere – det betyder bedre, det virker ikke. En muret samling af moderat tykkelse hjælper murstenene med at gribe hurtigere og stærkere..

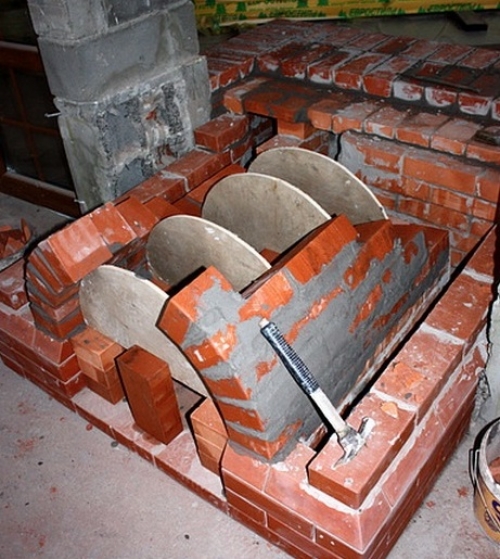

I henhold til de klassiske kanoner om at lægge ovnen ud, bør buen i ildkassen gå i en vinkel i forhold til munden. Et tærskelformet fremspring afbryder gnister fra digelen mod rørene og fælder sod.

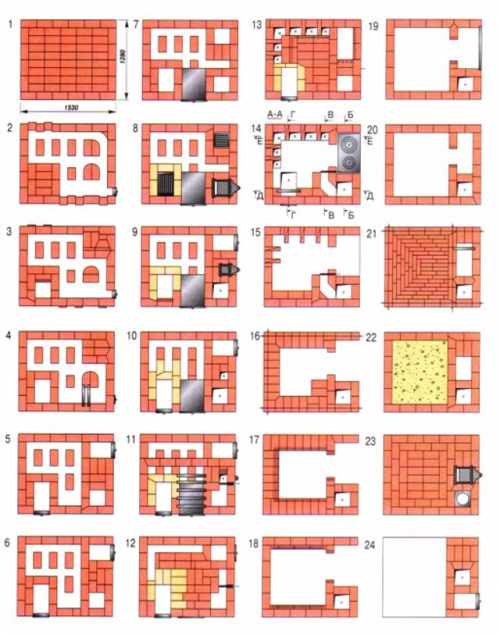

For at hjælpe mesteren er der udviklet ordrer. Takket være disse snit kan du tydeligt forestille dig, hvordan lægningen af denne eller den række skulle gøres. Set ovenfra giver dig mulighed for at forstå, hvornår du skal bruge en hel mursten, og hvor du skal slå en halv. Ordrerne angiver også placeringsstederne for støbejern og andre dele af komfuret.

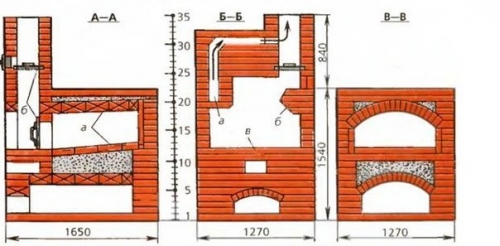

Ovntegning i mursten

Ovnens bund skal være dækket af et lag vandtætningsmateriale. Tagpap eller tagpap er fint. Den første række vil blive lagt lige ud på den. Brændte (overophedede) mursten på dette stadium af murværket vil være mere at foretrække, da de ikke er bange for fugt.
Således at syningen i de indledende og efterfølgende rækker er af høj kvalitet i hjørnerne startrække der lægges tre mursten ¾. Det vil sige, af disse ufuldstændige mursten dannes en trekant: en i midten og en på siderne. De skal være skrå for at sikre maksimal pasform..
Anden række fungerer som initial til udlægning af værgemål.
Da murværket indebærer installation af mursten forskudt for at undgå overlappende sømme, tredje række vil kræve fire mursten i hjørnerne med dimensioner på ¾.
Når man lægger fjerde række du bliver nødt til at tage hele mursten. Et par mursten, der er stablet over for hinanden og danner en indgang til ovnen, skal have skrå hjørner. Således får du støtte til buen. For at gøre bagningen glat, er der bygget en træforskalling i åbningen.

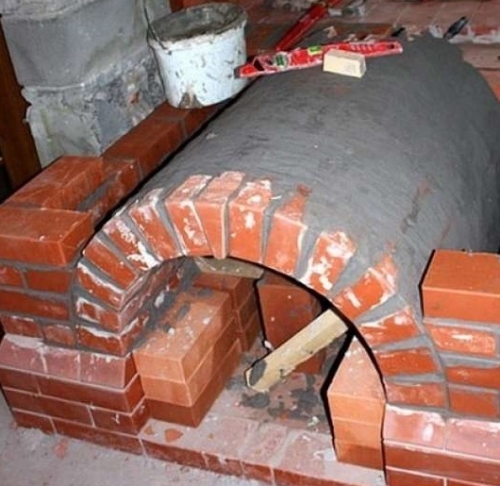

Når buen er færdig, kan du gå tilbage til styling femte række. Tre mursten er placeret i hjørnerne. ¾. Det særegne ved at lægge mursten i denne række er, at 20 af dem (dem, der danner sidevæggene) skal slås af med en hammer med en hakke, så de danner en støtte til ovnens hvælvinger.

Sjette række giver mulighed for at lægge sidevæggene i en mursten, og bagsiden og fronten i to. Det er vigtigt, at forskallingen er designet på en sådan måde, at den efter arbejdets afslutning let kan fjernes gennem indgangen til ovnen. Hvis du ikke kan give murstenene den ønskede form, skal du bruge de sædvanlige og fylde hulrummet med mørtel og stykker af brudte mursten. Men perfekt styrke sikres, når man lægger en hel mursten med pænt udformede skråninger..
Syvende række udførelsesteknikken ligner den første, for ottende hele mursten bruges. Den ottende række indebærer indretning af et sted til en kold komfur.
Niende række – som den første, der er forbundet med komfurets vægge. Tørt sand placeres mellem væggene.
Ellevte række skal dække sandfyldningen og selve komfuret helt.
Trettende række indebærer begyndelsen på arbejdet med at lægge stangens og ovnens vægge. Mellem dem er en metalstrimmel, som i sin form præcist gentager ovnens mund. Du kan reparere det i murværket som følger: strimlen skal være med huller, hvorigennem ståltråd ledes.
Alle andre rækker udføres for at øge væggene i ildkassen og stangen op til op til den syttende række. I den er det nødvendigt, at præ-flisede og huggede mursten i mængden af otte stykker bliver en understøtning til ildkassens bue. Selve ovnen er anlagt på samme måde som værgemålet.
Smeltedigelens afsluttede hvælving er en undskyldning for at begynde at lægge attende række. Et par fødder – understøtninger er fastgjort til siden af vinduet på stangen. Buen de er begyndelsen vil være lille. Når du lægger de næste rækker, skal du ikke glemme, at det frie rum skal fyldes med en blanding af godt tørret sand, mursten, grus og knust glas.
Enogtyvende række fungerer som et dæksel til genfyldningen og ovnen, og tyve sekunder danner yderligere overlapning.
Treogtyvende række skal styrke flapvægge og overtube. I det sidste element er kvæleren fastgjort, det er nødvendigt at forbinde samovarrøret til det, hvis det er planlagt at opvarme det indendørs. Når de efterfølgende rækker lægges, dannes endnu et hul til udsigten i overrøret. Og de næste to rækker fikserer visningens halvdør.
Lægningsteknologi enogtredive række kræver, at der dannes en tagrende ved siden af en af væggene (en ekstra række med tre mursten). Den næste række kan blokere overrøret fuldstændigt. Den eneste advarsel er, at den på højre side skal efterlade et hul i den, blokeret af en ventil.
Fra den fjerdeogtredive række du skal bygge murens vægge op. Næsten helt i loftet laves et snit for at lade murstenene lidt. Dette opnår to effekter: dekorativt og praktisk. Den sidstnævnte værdi er, at rillen øger varmeoverførslen og fungerer som en barriere, der adskiller loftkonstruktionerne fra selve røret..
Efter at murværket tørrer ud, fortsætter de til den sidste efterbehandling af murstenovnen, udfører en prøveopvarmning (ikke ved fuld styrke) og nyder det udførte arbejde.

Gør-det-selv hollandsk murstenovn

Den hollandske ovn er meget enklere end den russiske, men den har sine egne nuancer. Den klassiske version ser således ud:

strukturen har en rektangulær form (selvom den er anderledes, ændres konfigurationen af ildkassen ikke og forbliver rektangulær);
der er ingen rist;
bestanddele i strukturen:
ildkassen, som er placeret ved bunden i ovnens nederste halvdel;
skorsten, bestående af et udstødningsrør med en seks-kanals gaspassage gennem systemet: tre nedadgående og tre løftekanaler;
ren dør;
blæste.

Du skal købe:

ildfaste mursten – 200 stk.
godt bøjelig ledning;
et stykke tagmateriale til vandtætning;
knust sten, ler, sand og cement;
murværk;
brandkasse dør, blæser, lås;
standardsæt af niveau, målebånd, murske, lod.

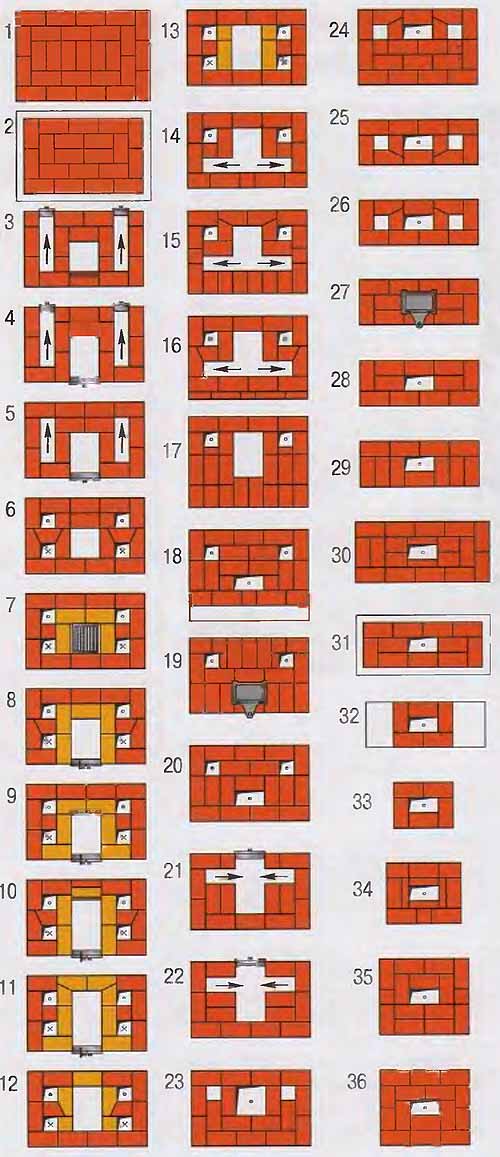

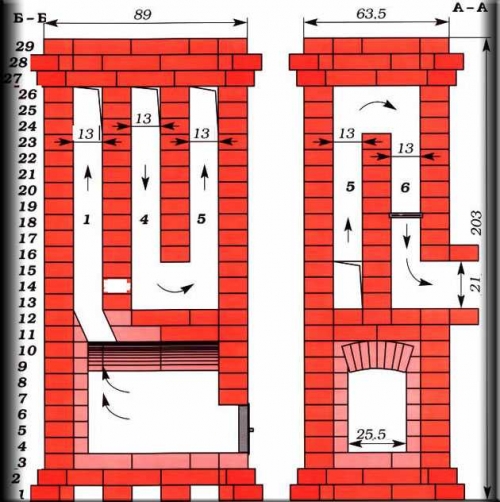

Diagram over en hollandsk murstenovn

Arbejdsfaser

Når fundamentet til ovnen tørrer ud, er det dækket med tagmateriale, og det er igen dækket med et lag lermørtel. Forberedelse: leret gennemblødt i vand i mindst to dage, hvorefter det tages i et volumen på 8 liter, 0,9 kg lim til lægning af ovne, to spande sand tilsættes. Den resulterende konsistens skal ligne tyk creme fraiche. Lad opløsningen tørre.

Første række spredt over et lag sand fugtet med vand. En sandpude hældes over hele fundamentets overflade. For ikke at glemme reglerne for påklædning lægges to kontinuerlige rækker mellem murstenene..
I tredje række begynder at danne askekammeret, døren installeres senere.

Fjerde række udføres for at opbygge ovnens masse, installeres døren med det samme. For at fikse det i murværket bruges en metaltråd. Hvis de første tre rækker mursten blev lagt fladt ud, placeres de i den fjerde række på kanten, indtil brændkammerdøren er lukket.
Askepanden er installeret i femte række, og sjette række – enkel stigning i væggenes højde. Når beklædningen af askeformsdøren er færdig, dækkes den med den syvende række, og murstenene lægges flade igen.. Ottende række – stigning i højden.
Nogle husejere udstyrer en kogeplade i en hollandsk komfur. Hvis dette leveres af projektet, så niende og tiende række Flyt tilbage. Langs toppen af den niende række lægges en asbestsnor langs omkredsen, hvorpå der er installeret en overflade til madlavning. Den tiende række antager begyndelsen på at lægge skorstenens bund. For at lette konstruktionen er der undertiden monteret en metalskorsten..
V ellevte række ventilen er installeret (ved hjælp af en asbestledning), og murværket er udført i en kvart mursten.
V fjortende række ildkassen overlapper ovenfra, der dannes et hul langs bagvæggen til afgang af overskydende røg. Lignende arbejde udføres i den næste række..
V to rækker, sekstende og syttende danne en oprydningsdør. Du kan simpelthen efterlade en mursten på sin plads uden at binde den med mørtel..
Attende række – dette er grundlaget for skorstenen. Når alle murstenene i denne række har taget deres plads, installerer de det færdige rør eller fortsætter med at danne det gennem murværk.
Eksperter anbefaler at lægge mursten i blød i et stykke tid (indtil luftbobler stopper aktivt med at komme ind i overfladen). Det menes, at en våd mursten ikke vil absorbere vand fra opløsningen, den vil sætte sig bedre, og i fremtiden vil sømmene ikke falde sammen under påvirkning af varme.

Nyttige tips

For maksimal varmeoverførsel er væggene lagt i en mursten. Det anbefales ikke at opvarme den hollandske kvinde med de typer brændstof, der er kendetegnet ved hurtig forbrænding (børstetræ, halm, tørret siv). Ovnen har ikke tid til at varme op, og alle bestræbelser flyver bogstaveligt talt ind i skorstenen.
Brændstof, der danner meget aske under forbrænding, bidrager heller ikke til opvarmning af rummet, men det danner meget sod i skorstenen. Dette øger risikoen for brand..
Den bedste løsning er brændstof, der kan ulme i lang tid..
Til spørgsmålet om brandsikkerhed skal det tilføjes, at den hollandske ovn ikke må opvarmes for meget. Det udsender kulilte, når det overophedes. Opvarmningsgraden kontrolleres ved den sædvanlige berøring af håndfladen til murværket: hvis hånden tåler varme, så er temperaturen omkring 50 ° C. Dette er normen.
Enhver, der er engageret i at lægge komfurer for første gang, bør lave en prøveudlægning på en “tør” måde. Det vil sige at fuldføre alt arbejdet i etaper uden at cementere murstenene med mørtel. Så du kan fylde din hånd og samtidig beslutte, om du har brug for hjælp udefra.

At lave en ovn med egne hænder er ikke den slags aktiviteter, der kan indsendes første gang. En grundig undersøgelse af ordningerne, prøveudlægning uden brug af mørtel, råd fra erfarne håndværkere vil gøre opgaven lettere. Arbejde og tålmodighed er ifølge ordsprogene meget befordrende for et positivt resultat af enhver virksomhed..
