Vakuumvarmeradiatorer – funktioner, installation

Spørgsmålet om at reducere omkostningerne ved opvarmning af boliger er lige så relevant for både lejlighedsejere og private huse. Dette problem er især akut i regioner med et “hårdt” klima, hvor luften afkøles til -40 ° C og mere.

En af de moderne og effektive udviklinger inden for energibesparelse er vakuumvarmeradiatorer, hvis anvendelse vil reducere varmebærerens forbrug og opretholde det optimale temperaturregime i rummet..

Vakuumradiatorer – en innovation på markedet for varmesystemer

Hovedopgaven for ethvert varmesystem er effektivt at overføre varme fra radiatorer til rummet. Der er to måder at øge lufttemperaturen i rummet:

  • en stigning i varmeelementets effekt, hvilket vil føre til en stigning i omkostningerne til energibærere;
  • reduktion af varmetab under kølevæskens passage gennem rørledningen.

I betragtning af den konstante stigning i energipriserne er det nødvendigt at kigge efter alternative muligheder for optimering af varmesystemet. Vakuumvarmeradiatorer betragtes som et af de ret effektive eksempler på kombinationen af ​​materialers fysiske egenskaber og et forbedret design..

Vakuumradiatorer er dukket op på det russiske marked relativt for nylig, men har allerede vundet popularitet blandt købere. De fleste brugere noterer sig en reduktion af omkostningerne ved køb af energiressourcer i størrelsesordenen 30-40%. Sådanne besparelser skyldes ensartet og hurtig opvarmning af radiatoren på grund af brugen af ​​en væske med et lavt kogepunkt som varmebærer..

Vakuumvarmeradiatorer: funktionsprincip og tekniske egenskaber

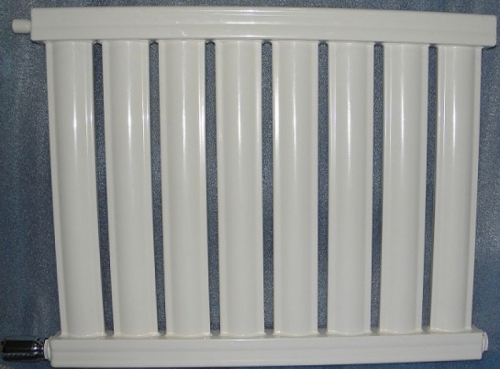

Eksternt ligner vakuumradiatorer almindelige sektionsbatterier, den største forskel er det interne design.

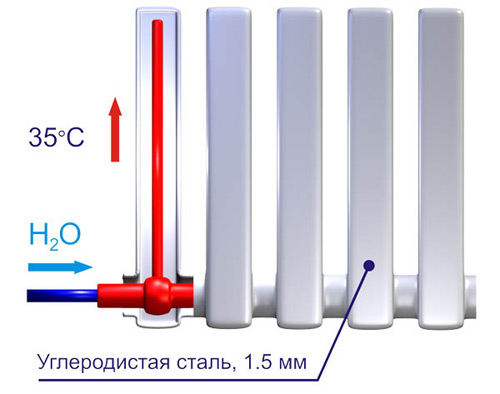

I bunden af ​​radiatoren er der et vandret rør, hvorigennem kølevæsken (frostvæske eller vand) bevæger sig. Dette rør er forbundet i serie med lodrette sektioner fyldt med lithiumbromidvæske. Alle dele af radiatoren er isoleret fra hinanden, og varmt vand blandes ikke med den “arbejdende” væske.

Den nedre del af solfangeren er forbundet til det centraliserede varmesystem, og efter tilførsel af varmt vand begynder vakuumradiatoren at fungere.

Funktionsprincippet for en vakuumradiator er som følger:

Efter at have slukket for varmesystemet afkøles vakuumradiatoren langsomt, da partiklerne i et vakuummiljø gradvist vil reducere deres hastighed.

Overvej de tekniske egenskaber ved opvarmningsradiatorer i vakuumtype:

  • varmeoverførslen af ​​en sektion af radiatoren svinger i området 150-300 W (afhænger af sagens materiale);
  • vægten af ​​en radiatorsektion er ca. 1,6 kg;
  • sektionsbredde – 80 mm, højde – 540 mm;
  • 1 sektion af radiatoren er designet til opvarmning af cirka 2 kvadratmeter.

Under produktionen testes vakuumradiatorer fra fabrikken under et tryk på 15 atm. De fleste virksomheder yder 5 års hardwaregaranti.

Fordele og ulemper ved vakuumradiatorer

Vakuumradiatorer har en række fordele i forhold til andre varmeapparater, nemlig:

  • energibesparelser (30%) og varmebærer (80%);
  • høj hastighed med at varme rummet op;
  • evnen til at arbejde med forskellige varmekilder (diesel, el, gas, træ, solpaneler)
  • let konstruktion og nem installation;
  • mangel på luftbelastning
  • højt niveau af varmeoverførsel;
  • der er ingen grund til at bruge en kraftig cirkulationspumpe;
  • radiatorens indre overflade ruster ikke, så tilstopning af sektionen er udelukket;
  • batteriet varmes jævnt op;
  • kræver ikke yderligere pleje og vedligeholdelse under drift;
  • levetid – omkring 30 år;
  • brugssikkerhed – hvis radiatoren svigter, forekommer der ikke oversvømmelse (kølevæskens volumen og trykket i radiatoren er for lille).

Det tilrådes at bruge vakuumradiatorer i et autonomt varmesystem eller centraliseret, men under forudsætning af installation af en varmemåler

Den største hindring for at købe en sådan enhed vil være prisen på en vakuumvarmeradiator. Du kan købe et batteri til 8 sektioner til et gennemsnit på 7.000 rubler. Det er nok at opvarme et værelse på 14-20 kvm..

Ulemperne ved et varmesystem med vakuumradiatorer inkluderer også sandsynligheden for lækage af kogende lithiumbromidvæske, når batteriet er trykløst..

Valg af vakuum radiator

Inden du køber en vakuumradiator, er det nødvendigt at kontrollere enhedens overensstemmelse med tekniske standarder og pålidelighed. Den gode kvalitet af en radiator kan bedømmes ud fra følgende kriterier:

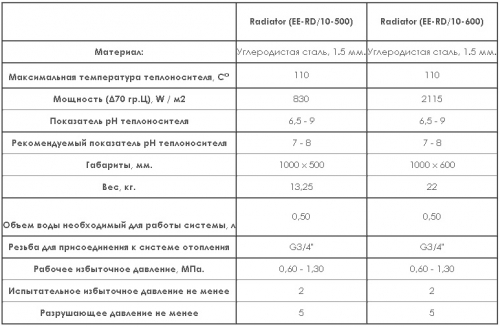

Blandt producenterne kan man udpege virksomheden “EnergyEco”, hvis produkter har gode tekniske indikatorer..

Vakuum radiator montering teknologi

Varianter af tilslutning af en vakuumradiator til varmesystemet

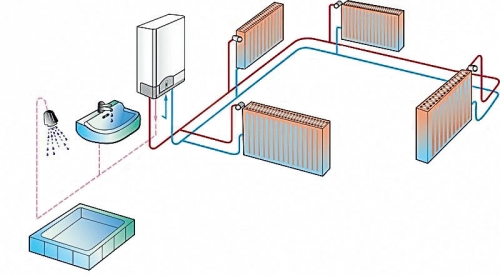

Vakuumradiatorer kan tilsluttes forskellige typer varmesystemer:

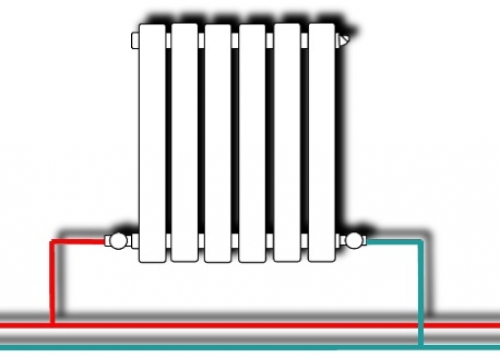

Installation af vakuumradiatoren udføres i henhold til standardskemaet med den nederste batteriforbindelse.

Du kan også foretage lodrette ledninger i henhold til følgende skema..

Grundlæggende regler for installation af en radiator

Når du installerer vakuumradiatorer, er det vigtigt at overholde følgende anbefalinger:

Installation sekvens

Inden arbejdet påbegyndes, skal følgende værktøjer og materialer forberedes:

  • vakuum radiator;

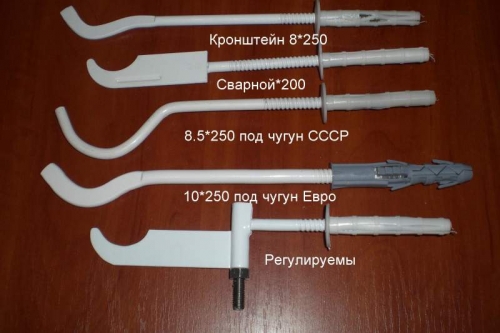

  • beslag;
  • Kugleventiler;
  • slæb og tætningsmiddel;
  • hammerbor;
  • øvelser med sejrende spidser;

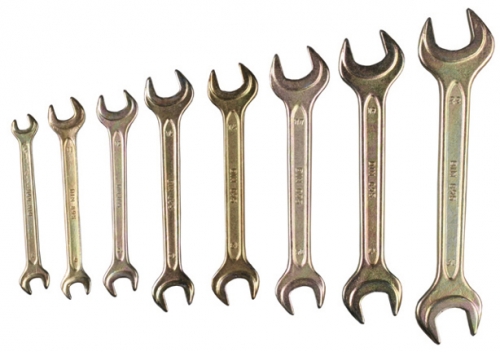

  • sæt med skruenøgler;
  • tang;
  • roulette;
  • skruetrækker;
  • simpel blyant;
  • hydraulisk niveau.

Hele processen med at installere en vakuumradiator kan “brydes” i følgende trin:

Funktioner ved driften af ​​vakuumradiatorer

Høj effektivitet og økonomi demonstrerer vakuumradiatorer ved opvarmning af store områder i private huse og sommerhuse med sæsonbestemt nedetid. Systemet starter i løbet af få minutter, det er ikke nødvendigt at udlufte luft.

For at varmen virkelig kan bruges rationelt og økonomisk, skal der imidlertid skabes visse betingelser:

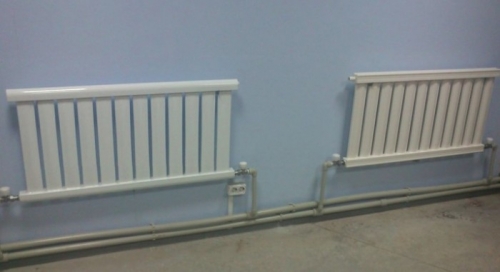

Efterspørgslen efter lithiumbromid radiatorer stiger konstant, og i dag er deres anvendelsesområde udvidet markant. Vakuumvarmeradiatorer bruges til at opvarme private huse, sommerhuse, garager, industri- og kontorlokaler..
