Демонтаж сплит системы своими руками

Демонтировать сплит-систему, состоящую из наружного и внутреннего блока, сложнее, чем моноблочный кондиционер. Основной нюанс заключается в замкнутой схеме циркуляции хладогена, которую при снятии надо разгерметизировать.

Целесообразно ли заниматься такой работой самостоятельно или лучше доверить ее профессионалам? Какова технология демонтажа кондиционера? Ответы на эти вопросы описаны в статье.

Демонтаж сплит системы: плюсы и минусы самостоятельного снятия кондиционера

Как правило, основным поводом для снятия кондиционера является переезд или замена морально устаревшего устройства на новое. Меняя место жительства или офис, не хочется оставлять новым владельцам купленную за собственные средства сплит систему. В таком случае можно пригласить бригаду специалистов для демонтажа кондиционера или попробовать выполнить эту работу самостоятельно.

Профессиональные монтажники сделают демонтаж кондиционеров (сплит систем) за 15 минут, но за такую скорость и гарантию, что устройство не выйдет из строя придется заплатить. Ценовая политика зависит от мощности оборудования: снятие квартирного кондиционера обойдется в 2500-4000 р., большой офисной сплит системы – до 10000 р. Стоимость демонтажа встроенного в подвесной потолок или кассетного «кондера» увеличивается на 5-15%.

В принципе, человеку, который знаком с технической темой и общим устройством кондиционера, будет, более ли менее, понятно, как отвинтить штуцеры, откачать хладоген, отсоединить коммуникации, снять блоки сплит системы и упаковать элементы по коробкам. Однако не все так просто. Существуют некоторые риски, о которых надо знать:

Важно! Дать 100% гарантию на сохранность бесперебойной работы кондиционера после его демонтажа никто не сможет. Риск демонтажа/установки сплит системы в непригодном состоянии довольно велик.

Если перечисленных доводов не достаточно и желание самостоятельно снять устройство не пропало, то необходимо ознакомится с устройством кондиционера и понять технологию его демонтажа.

Устройство кондиционера

От понимания работы сплит системы зависит 50% успеха ее снятия. Современная сплит система состоит из наружного и внутреннего блоков, каждый из которых содержит набор соответствующего оборудования и выполняет свою функцию.

Наружный блок включает следующие узлы:

теплообменник – конденсатор;
вентилятор, прогоняющий воздух через теплообменник;
компрессор, который нагнетает давление;
осушитель, соединительные медные трубки и расширительный клапан;
электротехнические элементы (запитка от электросети) и средства автоматизации.

Внутренний блок кондиционера содержит:

теплообменник – испаритель с вентилятором;
жалюзи, направляющие поток воздуха;
фильтрующие элементы;
емкость для сбора конденсата.

Блоки соединены между собой двумя магистралями для хладоносителя. По большой трубе хладоноситель передвигает в виде газа, а по трубе с меньшим диаметром – в жидком состоянии.

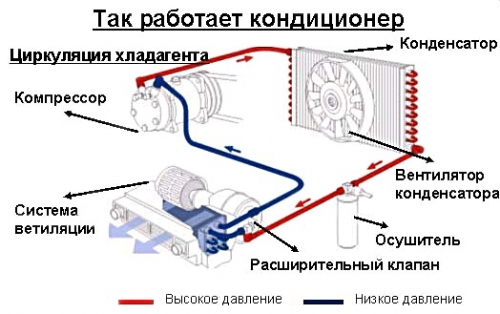

Общий принцип работы кондиционеров: Компрессор работает с парами фреона. При включении пары хладогена нагреваются и поступают в наружный блок, где совершают теплоотдачу на радиатор. Затем хладоген возвращается во внутренний блок, вбирает в себя тепло из дома, нагревается и передает тепло радиатору. Таким образом, происходит циклическая работа.

Важно! Наибольшей опасности деформации при демонтаже подвергается вакуумный насос компрессора. Даже незначительное повреждение насоса снижает производительность сплит системы – пыль, царапины, посторонние предметы и грязь могут стать причиной снижения производительности кондиционера.

Демонтаж сплит системы своими руками: последовательность действий

Необходимые инструменты

При обслуживании сплит системы и ее демонтаже важно соблюдать основные правила техники безопасности: работать с помощником и использовать страховочное оборудование.

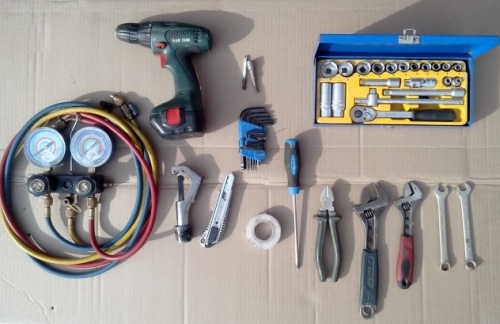

Чтобы снять квартирный кондиционер надо запастись такими инструментами:

рожковые ключи;
разводные ключи;
торцевые ключи с трещеткой;
отвертка РН2;
бокорезы;
строительный нож;
набор шестигранников;
шуруповерт;
труборез;
манометрический коллектор.

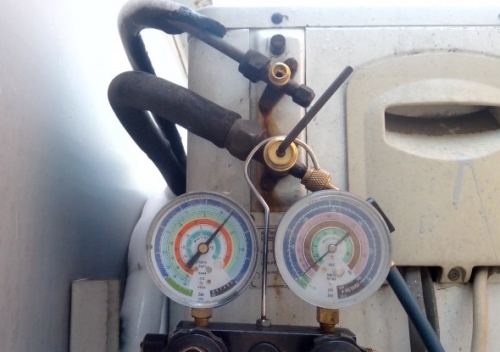

Удаление хладогена

Перед тем как снять кондиционер необходимо «перегнать» хладоген:

После выполнения этих действий кондиционер выключить – теперь весь хладоген выведен в наружный блок. Следующий этап – отсоединение провода от внешнего блока.

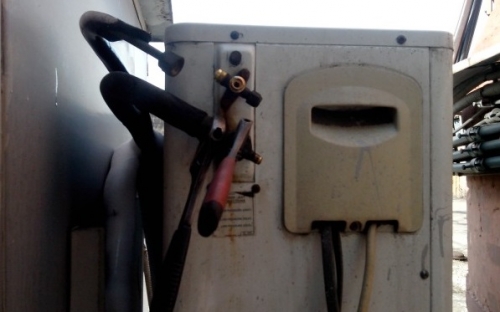

Отсоединение коммуникаций

Последовательность действий:

Снятие наружного и внутреннего блока кондиционера

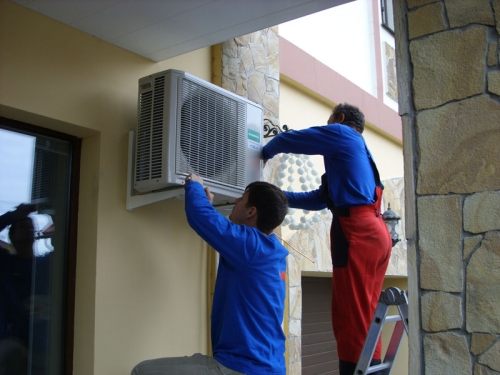

Открутить внешний блок сплит системы от горизонтальных кронштейнов. Обычно наружная часть кондиционера прикручена четырьмя болтами М8, М6 или М10. После того, как болты откручены внешний корпус снять и отставить в сторону. Снаружи на фасаде здания должен остаться только фреоноотвод, который пока не снимается.

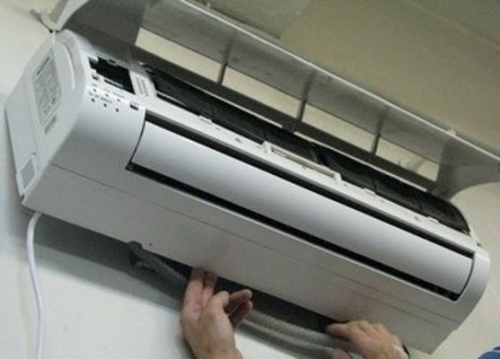

Следующий шаг – демонтаж внутреннего блока сплит системы. Неопытному специалисту процесс снятия со стороны покажется простым: отсоединить от стены и открепить трубки. На самом деле, чтобы грамотно демонтировать эту часть кондиционера надо соблюдать рекомендованный порядок действий:

На фасаде здания осталась старая фреоновая магистраль. Для дальнейшего монтажа сплит системы понадобятся гайки с фреоновода – их надо выкрутить из трубы.

Важно! Во время транспортировки внутренняя часть кондиционера может располагаться в любом положении, а наружный блок – только так, как он установлен на кронштейнах, то есть исключительно вверх головой и вниз ножками.

Особенности демонтажа кондиционеров разного типа

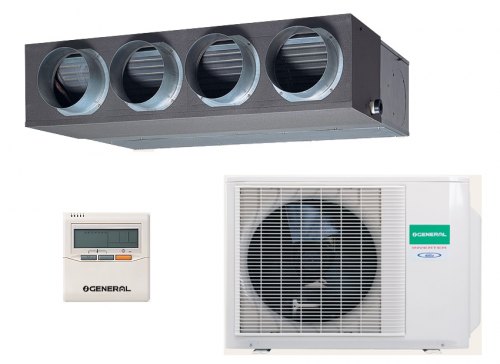

Выше был приведен порядок демонтажа настенной сплит системы своими руками – по сути, бытового кондиционера. Сложнее дело обстоит со снятием канальной сплит системы – устройство очень тяжелое, а его демонтаж требует отсоединения воздуховодов от блоков.

Порядок выполнения работы следующий:

Колонная сплит система снимается в той же последовательности, что и настенная по схеме:

Комнатный блок колонник не имеет монтажной пластины ни шпилек крепления (как консольный, кассетный), поэтому процесс демонтажа несколько упрощен.

Снятие кассетной сплит системы происходит по схеме канальной. Демонтаж внутреннего модуля начинается с ослабления гаек крепления и последовательного отсоединения коммуникаций. Отличие от канальной состоит в том, что у кассетной сплит системы нет воздуховодов.

Внутреннее крепление консольной (напольно-потолочной) происходит с помощью шпилек – этот момент надо учесть, отсоединяя блок от стены или потолка. В остальном, процесс демонтажа аналогичен снятию настенного кондиционера.

Важно! Выполнять демонтаж сплит системы нельзя в дождливую или снежную погоду. Попавшая вовнутрь влага приведет к выходу из строя компрессора.

Общие рекомендации по демонтажу кондиционеров

Демонтаж сплит системы: видео
