Как изготовить котел своими руками. Основные правила и последовательность работ по изготовлению котла своими руками. Правильный расчет материалов и необходимые инструменты для изготовления котла своими руками

В осенне-зимний период главным прибором на дачных, частных участках становится котел, благодаря которому обогревается жильё и другие постройки. Как показывает практика, рассчитав правильное количество материалов, сделав правильные чертежи и ознакомившись с основами технологий, можно сделать котел для отопления своими руками. Именно об этом и будет данная статья, в которой речь пойдет об основных разновидностях, правилах и особенностях, а также последовательности работ по изготовлению котла своими руками.

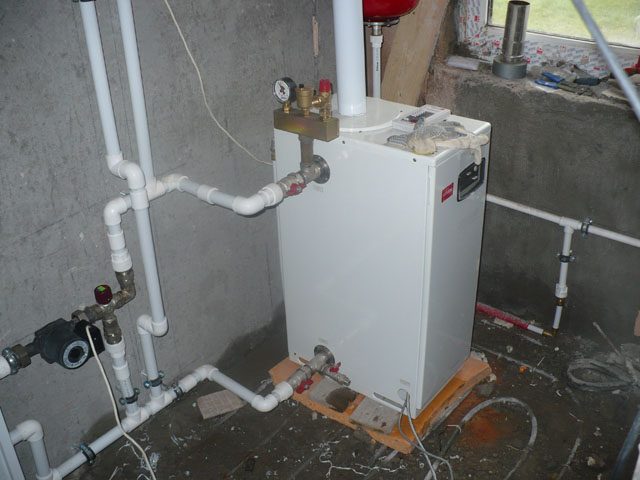

Разновидности котлов для отопления. Преимущества и недостатки каждого варианта

Прежде чем начать работу по производству котла своими руками необходимо подробнее разобраться с существующими видами и их классификациями. Основные разновидности отопительных котлов подано в таблице:

Разновидности котлов для отопления
Газовые	Обладают высоким КПД. Самый популярный вид в местах, с проведенной газовой магистралью. Такие котлы легко регулировать. Однако устанавливая этот вид следует максимально позаботится о безопасности и предварительно уточнить все нюансы инструкции по пользованию газовым котлом.
Электрические	Данный вид котлов устанавливают в местах с отсутствием газа. Однако этот вид нельзя назвать экономным из-за цены на электроэнергию. Электрические котлы представляют собой практически бесшумные, компактные приборы. К тому же они просты в установке и эксплуатации.
Жидкотопливные	Оснащены емкостью для заливки горючего вещества. Преимуществами этого типа можно назвать надежность и экономность. Работа таких приборов абсолютно не зависит от наличия газа или электричества.
Твердотопливные	Для пользования таким котлом необходимо отдельное помещения под его установку. По конструкции данный вид схож с газовым. Теплоотдача котла зависит от сгорания твердых типов топлива.
Комбинированные	Для отопления такими котлами подходят как жидкие виды топлива, так и твердые. Комбинированные котлы отличаются своей бесперебойной системой работы.

Газовые котлы классифицируют на основе типа установки. Итак, выделяют напольные и настенные отопительные приборы. Второй тип отличается более компактными габаритами и мощностью (напольные обладают мощностью больше чем 40 кВт). Прежде чем, устанавливать газовый котел в доме хозяину нужно получить на это разрешение, это как раз один из недостатков. В помещениях с наличием такого отопления рекомендуют часто и хорошо проветривать, а также следить за качеством и состоянием дымоотводной трубы, во избежание случайного скопления вредоносных газов. Разные газовые котлы отличаются встроенными теплообменниками, которые бывают одноконтурными, двухконтурными и трехконтурными. Первые подразумевают только выполнение функции отопления, вторые помимо отопления нагревают еще и воду, третьи могут дополнительно обогревать пол, бассейн и т.д.

Электрические котлы разделяют на два класса: тэновые и электродные. Первый вариант работает за счет нагревания тэнов, которые время от времени нуждаются в замене на новые. Электродные приборы требуют регулярной чистки. Теплоотдача этого вида зависит от сетевого напряжения. Одним из преимуществ электрических котлов считается их непринужденность в монтаже, простота установки и, сравнительно с другими, доступная цена.

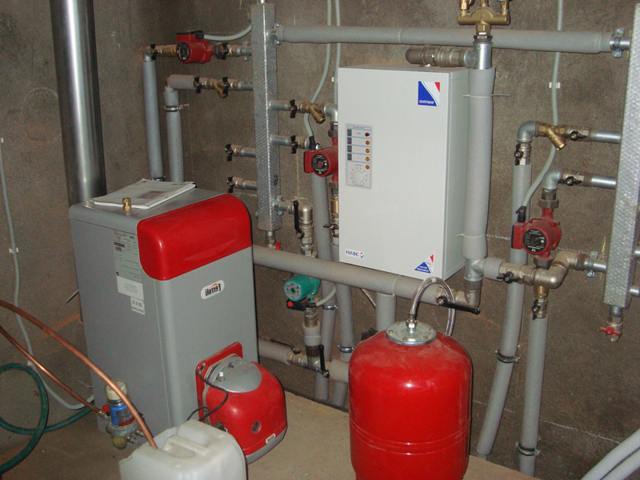

Жидкотопливные котлы имеют достаточно большую стоимость и требуют наличие специальных емкостей под горючую жидкость. Недостатком этого вида считается их склонность к коптению, поэтому такие приборы лучше размещать в специально отведенных помещениях, котельных.

Твердотопливные котлы пользуются большой популярностью среди потребителей. Их отапливают дровами, углем, пеллетами и т.д. Такие приборы не требуют больших затрат на энергию и считаются весьма доступным вариантом. Твердотопливные котлы бывают стандартной конструкции и газогенераторными. Второй тип отличается большим КПД.

Комбинированные котлы называют еще универсальными. Они достаточно сложны в использовании, отличаются сложностью ремонта, и стоят недешево.

Необходимые инструменты и материалы для изготовления котла своими руками

Не имея большого опыта, правильней всего начать с изготовления твердотопливного котла своими руками. Для этого понадобятся следующие инструменты и материалы:

металлический лист и уголки;
сварочный аппарат;
болгарка;
пассатижи;
печные заслонки;
стальные трубы;
электрическая дрель и сверла;
2 дверей (для бункеров – золочного, топочного);
лист нержавеющей стали;
рулетка и т.п.

Особого внимания в работе с материалами и инструментарием стоит предоставить сварке и, собственно, сварочным работам. От качества наложенных швов зависит не только долговечность работы котла, но и безопасность людей.

Разработка проекта котла своими руками

На этапе планирования будущей конструкции новичкам можно воспользоваться уже готовыми чертежами, на основе которых реально разработать проект твердотопливного котла, а можно создать новый электронный или ручной работы. Разработка проекта включает следующие пункты, которые позволяют:

ознакомиться с помещением установки котла, с количеством материалов и их рыночной ценой;
тот тип конструкции для изготовления;
определиться с размерами заготовок для будущих деталей;
сделать наброски контурных линий для будущего отопительного прибора и его деталей;
уточнить на чертеже места сечений, разрезов, проекций;
внести индивидуальные корректировки к выбранной модели котла для отопления.

Работа над корпусом и отверстиями для топки своими руками

Классический твердотопливный котел собственного изготовления состоит из:

топки;
днища топки;
отсека для сбора золы;
теплообменника;
дымоотводящей трубы (дымохода);
дверц;
вентилятора;
заслонки;
термодатчика.

Производство котла своими руками начинается с сборки корпуса. Для этого согласно заданным габаритам указанным в проекте и на чертежах (у каждого свои) подготавливаются все необходимые детали. Для сборки корпуса понадобится стальная труба и сварочный аппарат. Резать металлическую трубу удобней всего газовым резаком, после чего края следует обработать с помощью болгарки.

Согласно планировке в собранном корпусе отмечаются места для поддувала и топки. Эти отверстия должны быть прямоугольной формы и располагаться один над другим. Расстояние между топкой и поддувалом должно быть не менее 6 см. Вырезанные детали обычно обрабатывают при помощи инструментов, приделывают ручки и используют в качестве дверей для этих отверстий.

Как сделать внутренние детали?

Выбирая материалы для внутренних деталей стоит остановится пусть и на дорогих, но качественных, так как работа котла подразумевает наличие высоких температур. Стальной лист, который мы уже упоминали выше обязательно должен быть жаростойким и способным выдерживать критические градусы.

Внутренней основой твердотопливного котла является теплообменник, который может быть разного типа (плоскостенный, горизонтальный, вертикальный и т.д.).

Ранее собран корпус котла и сделанные чертежи позволяют точно определится с размерами внутренних деталей теплообменника, который устанавливается в камере внутреннего сгорания. Главное в этом деле придерживаться правила: расстояние от стенок корпуса должно составлять более 10 см.

Монтажные работы теплообменника включают:

подготовку отверстий под стойки;
подготовка отверстий для подачи воды в котел;
подготовка места для подачи воды в систему отопления.

После сварочных работ, готовые швы проверяют на целостность, протечку воды.

Особенности сборки основных частей котла своими руками

После того, как все составные части котла укомплектованы переходят к сборке агрегата. Специалисты рекомендуют заранее подготовить поверхность места установки, чаще всего используют фундамент залитый бетоном. В качестве крепления для конструкции стоит использовать анкера. Сборка твердотопливного котла проходит в несколько этапов.

Этап 1. На подготовленное место устанавливают каркас изделия, оборудуют его стенками, производят отделочные работы всех сварных швов (шлифовка, удаление шлака).

Этап 2. Далее готовый каркас наполняют комплектующими элементами: устанавливают колосники, теплообменник.

Этап 3. Для качественного функционирования котла нужно правильно смонтировать змеевик, приварить его под правильным углом. Если этот момент упустить в твердотопливном котле будет нарушена теплообменная циркуляция.

Профессионалы рекомендуют проводить дополнительную сварку швов для страхования. Готовую конструкцию необходимо покрыть антикоррозийными средствами.

Конструктивные особенности твердотопливного котла

Твердотопливный котел представляет собой отопительный прибор со встроенным сосудом и прикрепленным к нему контуром циркуляции воды. Собственно, теплоотдача такого прибора зависит от нагревания воды в теплообменнике за счет сгорания твердого горючего (уголь, дрова и т.п.). В большинстве котлах такого вида применяется естественная циркуляция воды в контуре, иногда устанавливается вспомогательный насос.

Твердотопливные конструкции склонны к перегреву, поэтому очень важно следить за этим моментом. Чаще всего это касается приборов с высокой инерционностью. Котлы можно дополнять специальной системой защиты от перегрева.

Конструктивные особенности твердотопливных котлов зависят от способа его работы. Согласно данному критерию выделяют приборы, функционирующие пиролизным способом и конструкции, работающими за счет верхнего способа загрузки. Пиролизные твердотопливные котлы требуют наличия сухого топлива, с влажностью не более 20 % (сухие дрова, пеллеты). Такие агрегаты оснащены двумя топками. Второй вариант, за счет верхней загрузки топлива, способен поддерживать горение до 24 часов. Недостатком такого котла является большая инертность. Чтобы предотвратить закипание воды в теплообменнике, необходимо первую закладку дров минимизировать.

Альтернативные варианты для изготовления котла своими руками

Помимо твердотопливных котлов, в домашних условиях частенько производят электрические, индукционные, конденсационные, жидкотопливные, реже комбинированные агрегаты. Индукционные обогреватели – это так называемые трансформаторы, которые работают за счет преобразования электроэнергии в вихревой ток, вследствие чего магнитное поле передает заряд теплоносителю.

Конденсационные котлы считаются максимально эффективным вариантом на ряду с твердотопливными и газовыми конструкции. Такие приборы отличаются достаточно высоким КПД, разница с другими около 20%. Их преимущество в сохранении тепловой энергии конденсата.

Низким КПД отличаются жидкотопливные котлы. Однако они пользуются спросом. Их принцип работы заключается в сгорании испарений жидкого топлива. Еще одним недостатком считается огромный процент вредных выделений в атмосферу.

Для производства комбинированных котлов требуются не только первоначальные навыки и сноровка, но и большой финансовый запас, так как некоторые детали для таких конструкций обходятся очень дорого.

Помните изготовление котлов своими руками – это дело не простое и требует особого внимания к деталям, от которых зависят человеческие жизни.

Увеличение КПД котла изготовленного своими руками

Часто задаваемым вопросом у мастеров и владельцев уже готовых приборов является именно этот: Как увеличить КПД котла? И это не странно, со временем отопительные конструкции теряют свои первоначальные свойства и необходимо что-то предпринимать. Одним из самых распространенных советов является установка дополнительного теплообменника. Для того чтобы определить какой мощности он должен быть необходимо произвести целую систему расчетов. Для измерения температуры в дымоотводящей трубе нужно использовать мультиметр. Для этих расчетов еще необходимо знать количество дыма образовавшегося при сгорании топлива и т.д. Финальные расчеты покажут значение необходимой, дополнительной тепловой мощности.
