Пеллетные котлы отопления: инструкция по установке

Газ – наиболее экономичное топливо. Однако стоит отметить, что обустройство централизованного газового отопления не всегда выполнимо. Достойной альтернативой газовому топливу становится спрессованное биотопливо из древесины – пеллеты.

Пеллетные котлы отопления – безопасное, экологическое и экономически выгодное теплоснабжение загородного дома, коттеджа или небольшого дачного домика.

Устройство и принцип действия пеллетных котлов отопления

Пеллетный котел – устройство, работающее на специальном твердом топливе – пеллетах. Гранулы изготавливаются из отходов древесины (стружек, опилок, соломы, шелухи подсолнечника и гречки) методом прессования. Топливные гранулы выпускаются размерами: диаметр – 5-10 мм, длина – до 7 см. При сгорании 1 кг пеллетов высвобождает 4500 Ккал – этого достаточно для отопления помещений различной площади.

Современные «пеллетники» оснащены автоматической системой загрузки топлива – это увеличивает срок автономной работы котла до нескольких недель.

Пеллетные котлы имеют в своем составе три различные механизмы, объединенные в единое функциональное устройство. Обычно, это непосредственно котел, оборудованный горелкой для сжигания пеллет, бункер для хранения гранул и механизм подачи топлива в камеру сгорания.

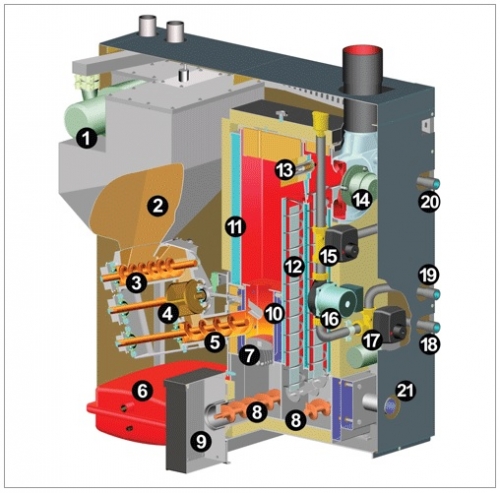

Конструкция пеллетного котла

Обозначения на рисунке:

1 – турбина, всасывающая пеллеты;

2 – контейнер для пеллет;

3 – винт, дозирующий подачу топлива;

4 – роторный клапан;

5 – топочный винт;

6 – бак;

7 – решетка с щетками для чистки;

8 – винты для удаления золы;

9 – бак съемный для золы;

10 – камера сгорания, сделанная из нержавейки;

11 – теплообменник, имеющий контролер температуры обратной воды;

12 – теплообменник со встроенной функцией автоматической очистки;

13 – датчик кислорода в исходящих дымовых газах;

14 – дымосос;

15 – клапан смесителя;

16 – циркуляционная насосная установка;

17 – клапан переключения между системами водоснабжение/отопление;

18 – отвод к системе отопления;

19 – отвод к системе водоснабжения;

20 – отвод от систем отопления/водоснабжения;

21 – подача воздуха для горения.

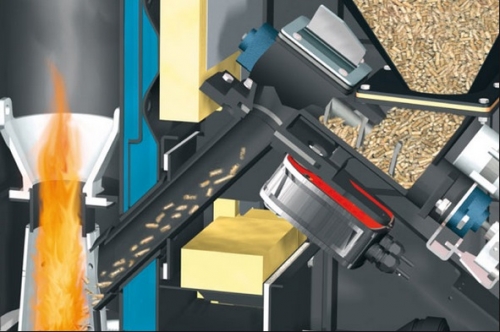

Пеллетный котел работает по следующему принципу. Гранулы засыпаются в топливный бак, которые с помощью винтов поступают в топку котла. Пеллеты сгорают, выделяют тепловую энергию, идущую на обогрев теплоносителя в системе отопления. Продукты сгорания в топке поднимаются и через стены теплообменника передают тепло, после чего в охлажденном виде выходят через дымоход. Теплообменник изготавливается из стали (обеспечивает прочность, но нуждается в антикоррозионной обработке) и чугуна (не ржавеет, однако не устойчив к термоударам).

Котлы на пеллетах обладают высоким КПД – 70-90% зависимо от класса оборудования – средний/премиум. Срок службы отопительного устройства составляет 10-50 лет

Достоинства и недостатки пеллетных котлов

Автоматические пеллетные котлы характеризуются следующими достоинствами:

Средства, затраченные на покупку и монтаж пеллетного котла, окупятся через 1-2 года. Последующая экономия на топливе исчисляется десятками тысяч

Неудобство пользования пеллетными котлами состоит в том, что периодически в них надо загружать гранулы, поставляемые в мешках, а также проводить чистку теплообменника и золосборника.

Важно! Несмотря на то, что строительство дымохода при установке пеллетного котла не требуется, все равно надо обустраивать отверстие в стене или потолке. Оно понадобиться, если в доме не будет электричества и остановиться вентилятор

Виды пеллетных котлов

Пеллетное нагревательное оборудование условно можно разделить на три группы:

По типу пеллетной горелки котлы делятся на два вида: реторного и факельного вида. Горелки факельного типа используются в комбинированных котлах и имеют такие достоинства:

простота и универсальность установки в разные виды котлов;
надежность устройства.

Факельные горелки характеризуются меньшей мощностью по сравнению с реторными, и соответственно, имеют меньший КПД.

Характеристики пеллетных котлов реторного типа:

возможность терморегуляции;
высокая мощность;
используют только пеллетные гранулы, которыми желательно запасаться сразу на весь сезон.

Выбор пеллетного котла: советы и обзор производителей

Рассмотрим некоторые модели пеллетных котлов разных производителей.

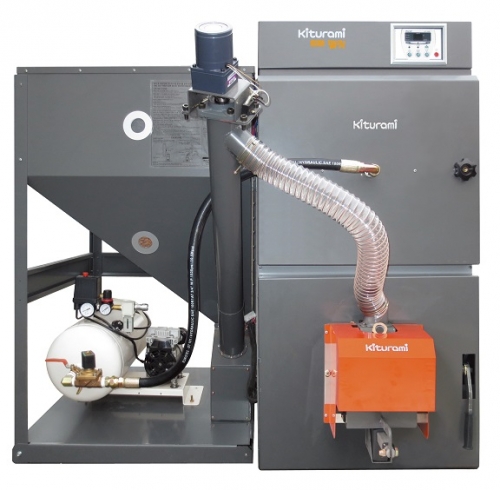

Южнокорейская фирма Kiturami выпускает две популярные модели пеллетных котлов: Kiturami KRP 20-A и Kiturami Премиум. Отопительному оборудованию этой компании присущи следующие характеристики:

котлы имеют механизм предохранения от переполнения топливом;
на стенках теплообменника не образуется конденсат, благодаря точному соответствию времени работы циркуляционного насоса и горелки;
наличие автоматической системы очистки колосников;
дополнительный электромагнитный клапан обеспечивает высокий уровень пожарной безопасности.

Отличительные особенности Kiturami Премиум:

уровень КПД – 94%;
улучшенный бункер;
электронное регулирование горелки;
топливный бункер вмещает 160 кг;
расход пеллетов – 5,5 кг/ч;
гарантийный срок – 2 года;
стоимость – коло 4300 долл. США.

Kiturami KRP 20-A имеет следующие характеристики:

котел используется не только для отопления, но и для обеспечения дома горячей водой;
автоматическая дозировка топлива;
простота установки и очистки оборудования от золы;
встроенная защита от замерзания/перегрева;
мощность котла – 24 кВт;
вместительность бункера для пеллет – 160 кг;
расход топлива – 5,5 кг/ч;
стоимость – 3600 долл. США.

Отечественная компания «Теплодар» выпускает котел «Купер ОК-15», обладающего такими характеристиками:

использование разного топлива (уголь, дрова, пеллеты);
можно установить газовую горелку;
розжиг топлива – механический;
КПД достигает – 94%;
мощность устройства –15 кВт;
вместительность бункера для загрузки топлива – 200 л;
расход топлива –1-5 кг/ч;
стоимость котла – 1100 долл. США.

При выборе пеллетного котла можно следовать таким рекомендациям:

Можно изготовить пеллетный котел своими руками. В сети есть много информации, как рассчитать, спроектировать и собрать отопление в доме. Но стоит ли это делать? Пеллетный котел – высокоэффективное устройство, гарантирующее бесперебойность и безопасность отопления

Установка пелетных котлов

Cхема подключения котла

Сиситема отопления/горячего водоснабжения дома с помощью пеллетного котла предусматривает установку аккумулирующей емкости.

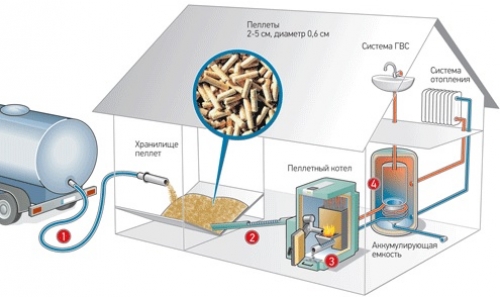

Котел пеллетный: схема подключения

1 – Подвод пеллет к хранилищу. Объем бункера для хранилища – около 4,5 кв.м. – этого достаточно для отопления одного частного дома на одну семью.

2 – Соединение хранилища с пеллетным котлом. Подача гранул происходит автоматически.

3 – Подсоединение котла к промежуточной емкости, аккумулирующей тепло.

4 – Циркуляция теплоносителя по системе отопления и ГВС.

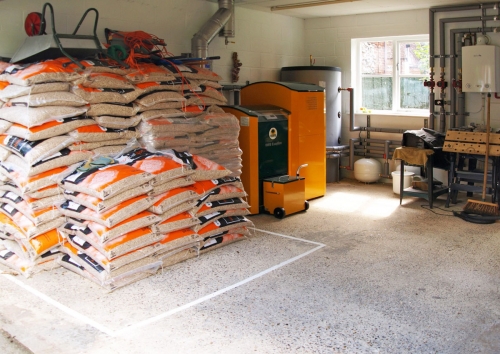

Требования к помещению для монтажа котла

Для монтажа пеллетных котлов должны быть соблюдены следующие условия:

Этапы монтажа

Рассмотрим пошагово, как установить пеллетный котел:

Важно! Сбор, установку, настройку пеллетного котла лучше доверить технику, специализирующего на таких операциях

Ввод котла в эксплуатацию

Перед запуском автоматического пеллетного котла необходимо проверить:

соответствие системы отопления проекту;
герметичность дымохода, бункера и котла;
заполнена ли система отопления, давление в системе;
работоспособность приборов управления.

Последовательность включения пеллетного котла:

Отключение котла выполняется после догорания остатков топлива. Догорание можно наблюдать через небольшие отверстия в заслонке верхней двери устройства. В конце отопительного сезона котел надо очистить от сажи/золы, а розетку горелки отключить от электрической сети.
