Установка мульти-сплит-системы своими руками

Для поддержания нормального микроклимата внутри большого жилого дома, торгового центра, офисного или промышленного здания требуется установка двух и более отдельных кондиционеров. Наличие множества внешних блоков на фасаде не особо украшает экстерьер и приводит к снижению прочностных характеристик несущих конструкций. В подобных случаях оптимальным решением становится монтаж мульти-сплит-системы.

Отличительные особенности работы мульти-сплит-системы

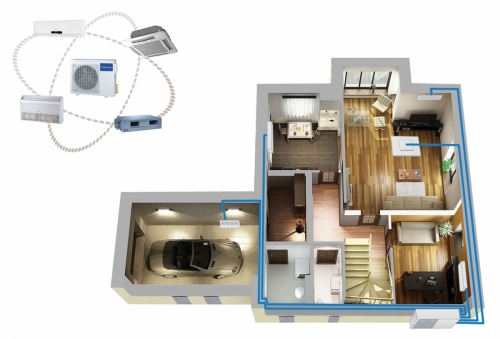

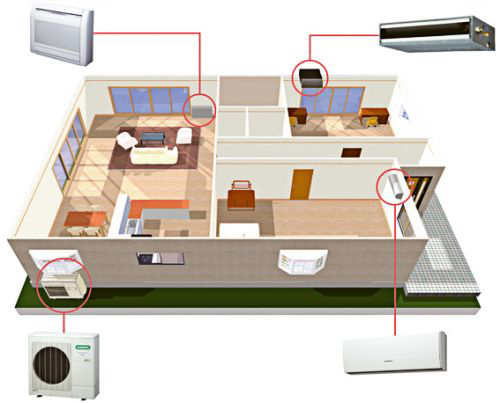

Мульти-сплит-система включает единый внешний блок и комплект внутренних. Большинство производителей предлагают системы кондиционирования, состоящие из 2-8 внутренних модулей, однако под заказ возможна поставка требуемого количества элементов кондиционирования.

Как правило, МСС монтируется, если подключение нескольких простых сплит-систем невозможно. При включении мульти-сплит-системы происходит охлаждение или обогрев воздуха во всех комнатах и помещениях, где размещены внутренние блоки. Каждый модуль имеет отдельный контур, что позволяет настраивать температурный режим для разных помещений индивидуально.

МСС чаще устанавливают в магазинах, торговых и офисных центрах, отельных комплексах, многоквартирных домах и гостиницах.

Использование мульти-сплит системы имеет свои достоинства и недостатки. К числу основных преимуществ МСС можно отнести:

Важно! В современных жилых комплексах застройщики предусматривают специальные конструкции для размещения внешних блоков кондиционирования. Это несколько ограничивает возможности монтажа «одинарных» сплит-систем. Оптимальным решением данной проблемы является установка МСС.

Минусы использования мульти-сплит-системы:

Установка сплит-системы своими руками – сложный процесс, который лучше доверить профессионалам. Браться за работу следует лишь в том случае, если имеется успешный опыт монтажа/демонтажа обычного кондиционера. Ошибки, допущенные на стадии установки, могут привести к серьезным и дорогостоящим поломкам.

Виды и комплектация мульти-сплит-системы

Многоканальные системы кондиционирования бывают двух типов: фиксированные и наборные. Первый вариант выпускается в финальной комплектации. Фиксированная система включает единый внешний блок и несколько внутренних модулей. Мощность и тип внутренних блоков определен изготовителем.

Наружный модуль МСС оснащается одним/двумя компрессорами. При наличии двух компрессоров возможна работа системы в различных режимах. Такая характеристика свойственна исключительно фиксированным кондиционерам. В общем компрессоре внутренние блоки работают в едином режиме: обогреве или охлаждении.

Наборные мульти-системы состоят из одного внешнего блока и множества внутренних модулей (не более 16-ти). В подобных конструкциях предусмотрено до трех компрессоров в наружном модуле и общий холодильный контур. Все комнаты обслуживаются в одном заданном режиме.

Важно! Суммарная производительность внутренних блоков должна соответствовать мощности наружного модуля. На практике этим правилом часто пренебрегают. Критическое превышение – 20%. В подобной ситуации при максимальной нагрузке микроклимат в помещении не будет соответствовать заданным параметрам.

Наборные мульти-сплит-системы позволяют подбирать оборудование для регулирования климата в помещении более целесообразно, учитывая потребности и предназначение разных комнат.

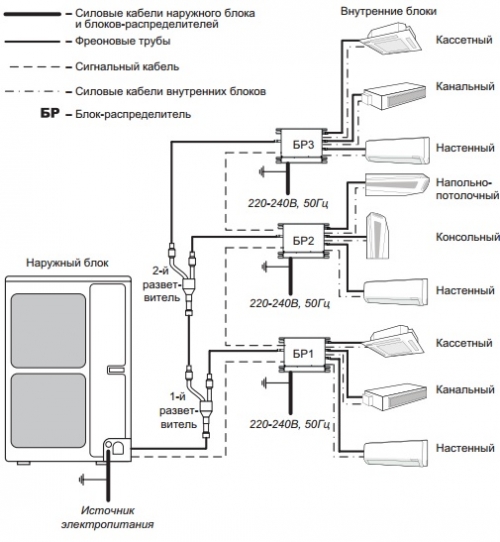

Мульти-сплит-системы комплектуются:

наружным блоком;
модулями-распределителями;
внутренними блоками кассетного, канального, настенного, консольного или напольно-потолочного типа.

Требования к установке сплит системы своими руками

Для обеспечения долговечной и безопасной эксплуатации монтаж кондиционера лучше доверить специалистам сервисной службы. Однако многие домашние мастера пытаются сэкономить и берутся за работу самостоятельно. В этом случае необходимо внимательно ознакомится с инструкцией к оборудованию и нормами безопасности.

При монтаже следует учитывать некоторые нюансы:

Важные требования безопасности при монтаже и чистке сплит-системы своими руками:

Установка сплит системы своими руками: инстуркция

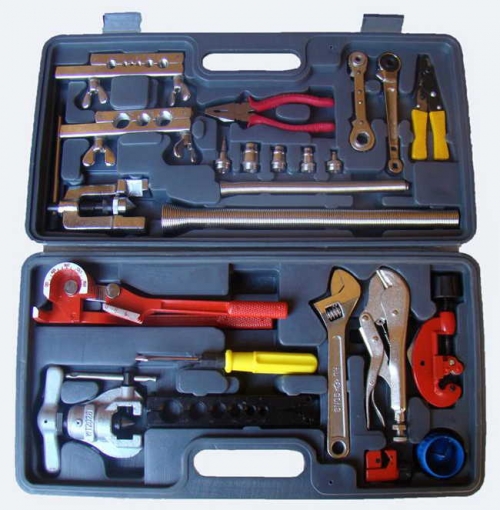

Необходимые инструменты

В арсенале монтажника кондиционера должен быть обязательный набор инструментов:

труборез для качественной обрезки медной трубы и подготовки хладомагистрали;
риммер, предназначенный для отделки линии среза с внутренней стороны трубы;
швабровка – позволяет обрабатывать срез трубы на сложно доступных местах;
эксцентриковая вальцовка необходима для деформации трубопровода, соединяющего модули системы кондиционирования;
перфоратор высокой мощности для бурения отверстий диаметром около 6 см в несущих конструкциях толщиною до 1,5 м;
электродрель с набором алмазных коронок;
перфоратор для подготовки отверстий под монтаж креплений кронштейнов;
штроборез под обустройство канавки для укладки трубопровода и кабеля;
болгарка с помощью, которой выполняется обрезка арматуры;
шуруповерт для монтажа крышек и планок МСС;
«расходники» (буры, диски, коронки и пр.).

Кроме того, установка сплит-системы (монтаж руками или с привлечением профессионалов) требует наличия специализированного оборудования:

вакуумный насос и манометр – для удаления паров влаги и частичек воздуха из МСС перед заправкой кондиционера хладагеном;
заправочный цилиндр;
течеискатель для проверки на наличие протечек.

Стандартная комплектация для крепления и заправки МСС включает:

медна труба;
латуневые гайки;
термоизоляционный материал для фреоновой магистрали;
дренажная трубка;
изоляционная гофра под электрокабель;
электрический кабель;
кронштейны-держатели;
хладоген;
силиконовый герметик, саморезы, метизы и монтажная пена.

Общая схема монтажа

Монтаж сплит-системы своими руками (инструкция по установке кондиционера) предусматривает последовательное выполнение таких действий:

Остановимся более подробно на технологии монтажа сплит-системы и укажем особенности выполнения отдельных процессов.

Порядок установки

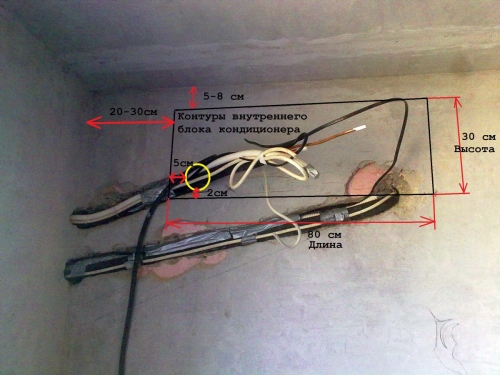

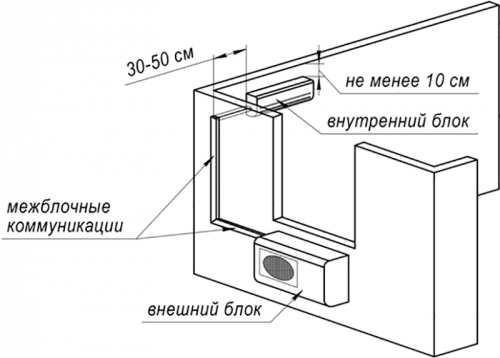

Этап 1. – Монтаж внутренних и наружного блоков.

Этап 2. – Подвод электропровода.

Минимальное сечение провода для модулей внутри помещений – 1,5 кв. мм. Обязательно необходимо монтировать автомат отключения. Проложить проводку и подключить к щитку.

Многожильными изолированными проводами соединить клеммы блоков. Необходимо проконтролировать, чтобы подключение соответствовало рекомендациям, указанным в инструкции к сплит-системе.

Этап 3. – Вальцовка и подсоединение труб.

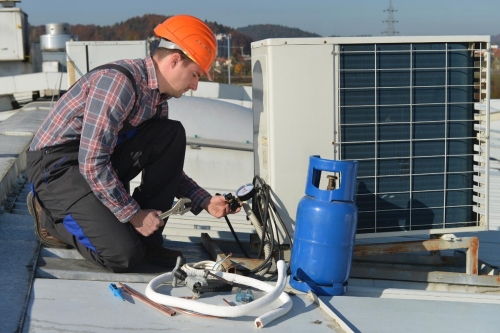

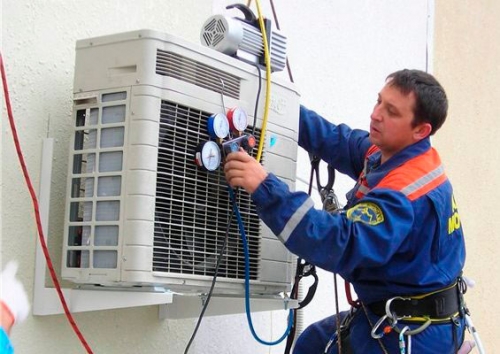

Этап 4. – Вакуумирование, заполнение и тестирование системы.

Вакуумирование системы кондиционирования позволяет удалить из трубопровода частички влаги и пыли. Подключить вакуумный насос и откачивать воздух около одного-двух часов.

К баллону с хладогеном подсоединить манометр и переходник. Заполнить резервуар сплит-системы, постоянно контролируя давления. По завершению процесса включить на кондиционере автоматический режим и система начнет тестирование.

Если никаких проблем и сбоев в работе МСС не выявлено, то можно заделать отверстие в стене силиконом или монтажной пеной.

Установка сплит-системы своими руками: видео

Демонтаж сплит системы своими руками

Перед тем как демонтировать сплит-систему своими руками следует адекватно оценить собственные силы. Особенно, если оборудование планируется эксплуатировать в дальнейшем. Процесс демонтажа сопряжен с некоторыми рисками:

Демонтаж сплит системы руками: видео
