Водонагреватель под мойкой: как установить бойлер под раковину своими руками

Водонагреватель – отличное решение для обеспечения горячего водоснабжения. Однако, такой прибор рекомендуется устанавливать вблизи точек водозабора. Если же ванная и кухня располагаются в разных частях дома, то предпочтительнее установить для каждой их них индивидуальный водонагреватель. Небольшие и компактные модели легко помещаются под раковиной. Об особенностях установки бойлера своими руками узнаем далее.

Оглавление:

Бойлер своими руками под раковину: особенности выбора и разновидности

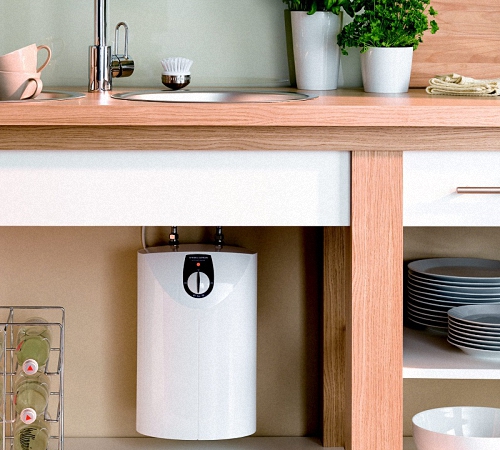

Водонагреватель, устанавливаемый под мойкой состоит из таких же элементов, как и обычный бойлер. Единственное отличие – меньшие размеры и мощность прибора. Он имеет также два патрубка, которые соединяют его с системой подачи холодной воды и выдачей горячей воды.

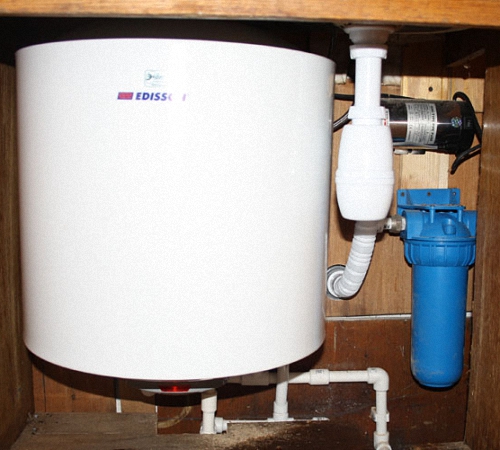

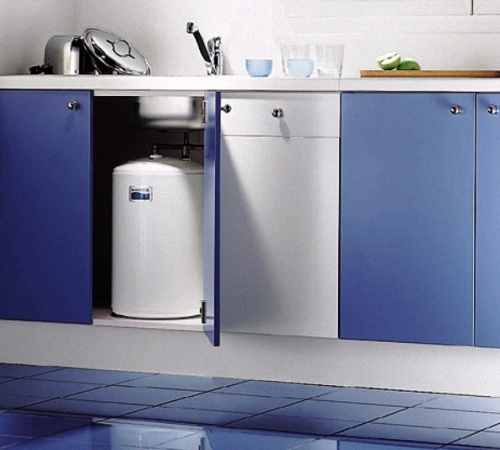

Накопительный бачок такого водонагревателя имеет компактные размеры и легко помещается под мойкой. Выбирая водонагреватель, прежде всего определитесь с оптимальным количеством воды, необходимой для мытья посуды. Если семья у вас небольшая, то вполне достаточно прибора на десять литров. Этот вариант вполне подойдет для семьи из двух, максимум трех человек. Возможен вариант установки как проточного, так и накопительного варианта водонагревателя.

Второй вариант – установка бака, емкостью в пятнадцать литров. Он подходит для семьи из двух взрослых и одного ребенка. Самым оптимальным является бойлер, емкостью в двадцать литров. С его помощью удается нагреть воду для семьи из четырех человек.

Некоторые производители изготавливают бойлеры для кухни емкостью в двадцать пять литров и выше. Если вы используете воду только для мытья посуды, но никак не для принятия душа, то покупка данного приспособления будет нецелесообразной. Так как вы будете тратить уйму денег на оплату электричества, которое тратится на нагрев такого количества воды.

В соотношении с типом строения и принципом работы, водонагреватели под мойку бывают:

• проточными;
• накопительного типа;
• наливного типа.

Первый вариант предполагает наличие ключевой точки нагрева воды. Вода, проходя через устройство быстро нагревается и подается наружу. Мощность таких механизмов составляет от трех до восьми киловатт. Такие типы бойлеров подразделяются на устройства закрытого или опорного типа. Среди преимуществ проточных бойлеров отметим:

• компактность;
• отсутствие склонности к образованию накипи;
• быстрый нагрев воды;
• высокая мощность, которая повышает энергетические затраты на работу прибора.

Если вам необходимо запастись горячей водой про запас, то лучше остановиться на накопительном типе обогревателя. Данный вариант позволяет обеспечить нагрев определенного количества воды. Приборы для раковины отличаются емкостью от десяти до тридцати литров.

Такие приборы нуждаются в установке дополнительных фильтров, которые помогают бороться с накипью. Кроме того, необходимо выполнять очистку нагревательных элементов.

Выбирая водонагреватель под раковину следует учесть такие факторы:

1. Мощность прибора, которая воздействует на количество электроэнергии.

2. Толщина теплоизоляционного материала, определяющая степень охлаждения воды.

3. Вид устройства.

4. Место монтажа – в данном случае, раковина.

5. Тип помещения и жилья – дача, дом или квартира.

6. Объем потребления воды.

Если вы выбираете между одинаковыми по объему водонагревателями, при этом один из них отличается большими размерами, то рекомендуем остановиться именно на этом варианте. Так как данная модель имеет более толстый теплоизоляционный слой, который предотвращает остывание воды в процессе ее нагрева.

Как правильно установить бойлер своими руками

Монтаж бойлера – довольно простой процесс, который, прежде всего, требует соблюдения всех технологических аспектов его выполнения. Предварительно, после покупки прибора, необходимо изучить инструкцию от производителя. Там подробно описывается тип крепежей и особенности установки прибора.

Далее следует подготовить систему водоснабжения к выполнению монтажных работ. Установите на трубу подачи холодной воды запорный механизм, с помощью которого в дальнейшем удастся прекращать подачу воды. Кроме того, потребуется выполнить монтаж обратного клапана. Рекомендуем подсоединить водонагреватель к водопроводной системы, выполненной из металлопластиковых труб.

Изначально следует установить холодный патрубок. На него монтируется обратный клапан, предотвращающий попадание горячей воды к холодному водопроводу. Одна сторона данного патрубка оборудована внутренней резьбой, а вторая – наружной. Поэтому, процесс его монтажа довольно простой. На клапан производится монтаж крана, вторая часть которого оборудуется переходником, для соединения с трубой, выполненной из металлопластика.

Горячий патрубок подразумевает монтаж только крана и переходника к металлопластиковой трубе.

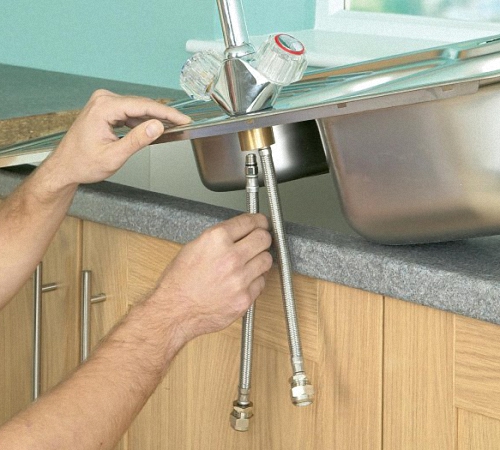

Подготовьте систему водопровода к монтажным работам. Для этого соедините смеситель с холодным и горячим водопроводом. Разберите его и подсоедините каждый шланг по отдельности. Произведите монтаж отсекающих кранов на выпуск воды. На кранах установите тройники, они должны быть снабжены как внутренними, так и наружными резьбами. После этого, переходим к следующему этапу выполнения монтажных работ – прокладыванию электрического провода.

Для этих целей используется или переноска или проводится дополнительный провод непосредственно для водонагревателя. Он должен быть оборудован отдельным защитным устройством. Так как мощность бака достаточно приличная, необходимо также установить устройство защитного отключения. В обязательном порядке обеспечьте качественное заземление прибора.

Как установить бойлер своими руками видео:

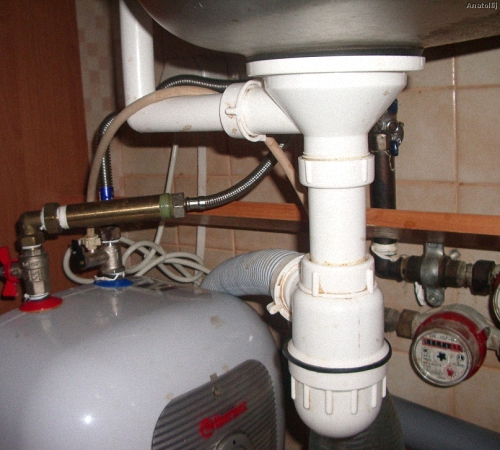

Далее подключите водонагреватель к системе водоснабжения. Установите смеситель, соедините его с шлангами подачи холодной и горячей воды. Сначала подключите к самому бойлеру шланг с холодной водой, а затем с горячей. Далее включите подачу воды, наполните прибор, только после этого включайте его в розетку. Дождитесь нагрева воды. Проверьте работоспособность прибора.

Как установить бойлер своими руками в квартире

Для того, чтобы правильно установить бойлер под раковину, предлагаем ознакомиться с основными составляющими данного прибора.

Водонагреватели накопительного типа, емкостью в десять литров состоят из наружного кожуха или корпусной части, которая изготавливается из тонкого металлического листа, имеющего эмалированное покрытие. В некоторых случаях, для изготовления корпуса используется полированный алюминий.

Кроме того, прибор состоит из:

• термоизоляционного слоя, чаще всего в качестве теплоизоляции используют вещества в виде поролона или вспененного полиуретана, тип материала определяет тепловые потери воды в процессе ее нагрева;
• накопительный бачок – место, где содержится ранее нагретая вода, он имеет форму герметичного бака, для изготовления которого используется нержавеющая сталь, некоторые западноевропейские производители изготавливают баки из стекла, керамики или эмали;
• входной патрубок подает холодную воду, для его изготовления используется латунь;
• выходящий патрубок – позволяет выводить горячую воду из прибора, имеет запорную арматуру, которая перекрывает подачу воды, при необходимости;
• тэн – устройство нагревающее воду, различают два варианта данных приборов – сухие или мокрые.

Мокрый вариант тэна находится в постоянном контакте с водой, поэтому требует периодической очистки от накипи или замены.

Чистка бойлера своими руками видео:

Второй вариант тэна отличается более продолжительным сроком эксплуатации, так как не подвергается образованию накипи на нем.

Кроме того, бойлер имеет устройство в виде магниевого анода, который имеет форму стального стержня. Срок его службы составляет около пяти лет, далее он нуждается в замене.

Температурный датчик позволяет контролировать температуру нагрева воды бойлером. Прибор автоматически отключается, по достижению им заданной температуры.

Проточные водонагреватели имеют несколько другую структуру, чем накопительные механизмы. Накопительная емкость в таких приборах отсутствует. Большинство устройств содержат такие элементы:

• корпус защиты – для его изготовления используется металл или высокопрочный пластик, корпусная часть отличается компактными размерами, отлично подходит для установки под раковиной;
• тэн – в зависимости от мощности, устройство комплектуется одним или несколькими приборами для нагрева воды;
• датчики протока воды – отличаются наличием нагревательного элемента, предотвращает сгорание тэна при недостаточном протоке воды;
• реле мощности – обеспечивает включение и выключение тэна;
• датчики регулировки температуры – предотвращают перегрев прибора.

Бойлер своими руками видео:

Для того, чтобы отвести от прибора статическое электричество, в обязательном порядке следует выполнить заземление любого типа водонагревателей.

Как установить бойлер своими руками: технология проведения работ

Перед тем как установим бойлер своими руками трубы, необходимо изучить подробную инструкцию от производителя по выполнению данных работ. Чаще всего, устройства оснащают дополнительными крепежами, с помощью которых они фиксируются на стене.

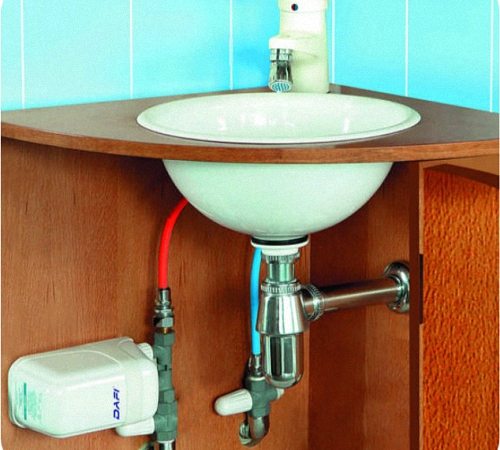

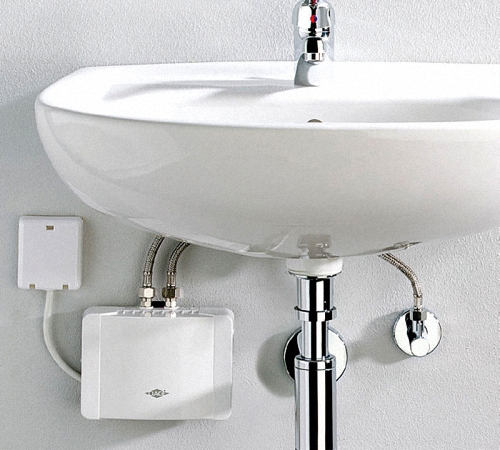

Установка водонагревателя под раковиной позволяет обеспечить наличие теплой воды для мытья посуды и для других нужд. Проточные водонагреватели устанавливать проще, чем накопительные приборы с баком. Для фиксации проточного водонагревателя, достаточно закрепить его непосредственно на раковине внутри. Накопительный же бак способен деформировать шкаф, поэтому он фиксируется на стене.

Корпусная часть водонагревателя имеет пазы, для монтажа кронштейнов. Они фиксируются на шурупах. Корпусная часть прибора имеет два патрубка, один из которых соединяется со смесителем, а второй с системой подачи холодной воды.

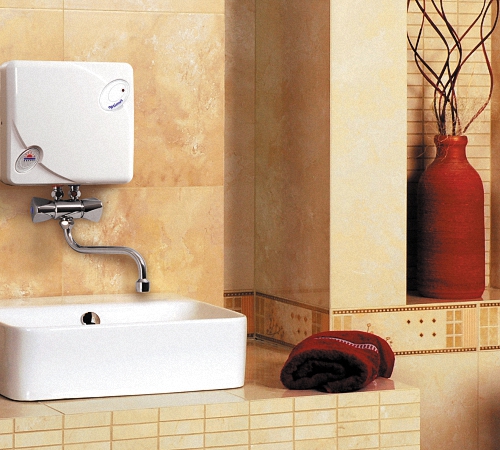

Учтите, что подключение прибора выполняется только к розетке, у которой имеется заземление. Если объем накопительного водонагревателя не превышает пятнадцати литров, то его также можно установить на стенку раковины. Правда в этом вопросе следует руководствоваться индивидуальными особенностями мебели, материалом из которого она изготовлена. Если раковина выполнена из МДФ, то от установки водонагревателя на одну из ее стенок лучше отказаться.

Для того, чтобы обеспечить защиту прибора от гидравлических ударов и скачков давления в системе, рекомендуем также позаботиться о монтаже группы безопасности. Она состоит из ограничителя давления, редуктора и специального клапана.

Предохранительный клапан обеспечивает полное заполнение бака водой. Если его не установить прибор может прийти негодность, из-за перегрева. При падении давления в магистрали из бака сливается вода, предохранительный клапан предотвращает этот процесс. Также он защищает бак от разрыва, при нагреве бака и повышении давления внутри него происходит разгерметизация бака. В таком случае, предохранитель снижает давление.

На устройстве имеется специальная стрелка, показывающая направление движения холодной воды. В процессе монтажа прибора под раковиной отвод на дренаж направляется кверху. В таком случае, необходимо установить воронку капельного типа, которая предотвращает сток воды на пол.

Выполняя монтаж водонагревателя особое внимание уделяйте герметизации и уплотнению всех соединений. Так как прибор находится в скрытом месте, утечку удается заметить не сразу.

Безнапорные варианты водонагревателей устанавливаются в систему со специальным смесителем, который регулирует давление в системе и качество подаваемой воды. В процессе их монтажа группу безопасности устанавливать не стоит, так как смеситель отлично справляется с этой функцией.

Напорные водонагреватели устанавливаются несколько по другому принципу. Прежде всего, заранее под них необходимо предусмотреть розетку с заземлением, отверстия под крепежи. Существуют модели как навесных, так и напольных водонагревателей.

Перед подачей холодной воды установите предохранитель, показывающий направление воды. Далее произведите монтаж запорных механизмов, с помощью которых при необходимости перекрывается подача воды.

Соедините гибкую подводку с вентилями, установите тройники и водозаборную точку. Подсоедините трубы подачи воды к самому прибору. Наполните его водой и включите в розетку. Следите за герметичностью соединений. Проверьте работоспособность водонагревателя.
