Installation af en enkelt knap
At skifte switch er et problem, som vi alle står over for før eller siden. I denne artikel vil vi se på den mest almindeligt anvendte enkeltknapskontakt samt dens forbindelsesdiagram og de nuancer, der skal observeres under drift..
Indhold:
Hvad skal man kigge efter, når man vælger en switch

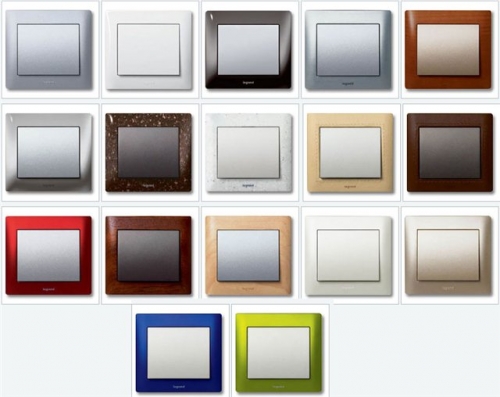

Det er bedst at købe switches i specialforretninger, hvor sortimentet giver dig mulighed for at vælge præcis den mulighed, der passer dig bedst med hensyn til funktionalitet og design. Også i butikken kan du finde mærkeomskiftere i høj kvalitet, for eksempel en-knaps switches Legrand.
Når du køber en kontakt til generelle ledninger med en spænding på 250 V og en belastning på 10 A, skal du sørge for, at den overholder GOST R 51324.1-99. Produktet skal også have kvalitetsmærket for oprindelseslandet. Hvis vi taler om et skifte foretaget i Den Russiske Føderation, så må det være Rostest -badget.
Vær opmærksom på, hvilken spænding og strøm kontakten er designet til. F.eks. Fungerer afbrydere med en sintret sølvkontakt pålideligt op til 4 A. Sørg for at se på antallet af omskifter og antallet af poler (enkelt, dobbelt eller tredobbelt). Og selvfølgelig skal du være opmærksom på mekanismens design (ledning (loft) kontakt, trykknap, tastatur, vippeknap eller drejeskive) og kabinets design (til indlejring i elektriske apparater eller til installation på en elektrisk ledning, til åben eller skjult ledning af det elektriske netværk).
For eksempel kendetegnes en en-tasts switch med skjulte ledninger ved et design, der giver mulighed for tilslutning af elektriske ledninger, efter at selve kontakten er fastgjort i en stikkontakt på væggen. Således vil du være i stand til at redde ledningerne fra unødvendige bøjninger..
En-nøgle åben-monteret kontakt er monteret på træ-stand-boards, hvortil de er fastgjort med to skruer.
Hvis du planlægger at installere kontakten et sted, hvor der er indtrængning af risvand, skal du være opmærksom på sprøjtesikre kontakter med en knap.
Når du har valgt den model, der passer bedst til din præstation, skal du teste tastens blødhed. For at gøre dette er det nok bare et par gange at “tænde / slukke” nøglen, mens alt skal fungere gnidningsløst nok – intet skal knirke eller klamre sig til. Vær endelig opmærksom på byggekvaliteten.
Single-gang switch
Installation af en gennemgangskontakt giver mening på steder, hvor den sædvanlige kontrol med at tænde og slukke belysningen er ubelejlig og upraktisk. Især taler vi om lange korridorer, trapper osv. Som regel er der på sådanne steder installeret specielle en-knapskontakter udstyret med tre kontakter, hvis specielle tilslutningsskema er implementeret som kontakter. Under drift af en sådan enhed skifter det elektriske kredsløb mellem de to udgangskontakter og bryder ikke.
Når du vælger en gennemgangskontakt, skal du være opmærksom på ændringen af enheden, som kan variere afhængigt af, hvilke ledninger enheden er designet til – skjult eller åbent. Så når du køber en switch, skal du tage alle enhedens egenskaber i betragtning, da kontakterne er designet til forskellige strømme og derfor kan modstå forskellige belastninger.
Hvad er forskellen mellem en konventionel switch og en pass-through
Hovedforskellen mellem en straight-through switch og en konventionel switch er tilstedeværelsen af en særlig mekanisme, der giver skift mellem tre kontakter, som er tilvejebragt i sådanne switches. Funktionen af gennemgangskontakten er ikke baseret på den sædvanlige afbrydelse af det elektriske kredsløb, men på muligheden for at skifte mellem kontakterne.

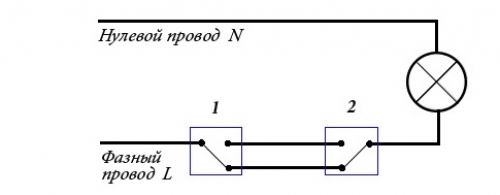

Pass-through switch tilslutningsdiagram:

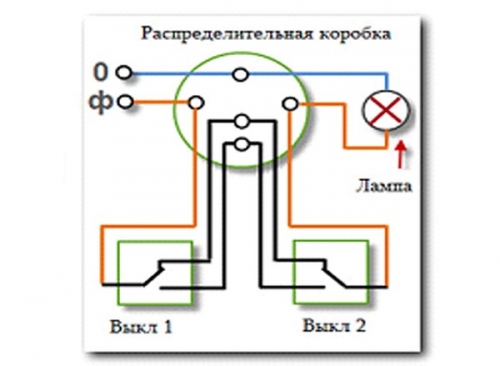

Ledningsdiagram for kontakten gennem:
Derfor er den største fordel ved gennemgangskontakter, som består i evnen til at tænde / slukke belysningen fra to eller flere punkter.
Som allerede nævnt ovenfor er det fornuftigt at installere gennemgangskontakter i lange korridorer og på trapper, for eksempel på første og anden etage. Det vil sige, at på første sal kan vi tænde trappebelysningen, og efter at have gået op på anden sal, slukke den.
Gennemgangskontakter kan også installeres i soveværelset – en ved hoveddøren og en ved sengen – eller på personlige parceller, når der er behov for at belyse stierne om natten..
Installationsinstruktioner til en enkeltnøgle-gennemgangskontakt:
Installation af en enkelt knap
Hvis du har brug for at udskifte en gammel, ude af drift switch, så tager denne type arbejde dig ganske lang tid, og kompleksiteten vil som sådan ikke opstå under deres implementering. Men hvis vi taler om at arrangere et nyt kredsløb i et hus eller en lejlighed, så vil arbejdet i dette tilfælde være mere kompliceret. Nedenfor vil vi fortælle dig, hvordan du uafhængigt installerer skjulte og overflademonterede switche.
Monteringsboks til en belysningsgruppe
Sørg for at sikre, at strømmen er slukket, før afbryderen installeres..
Hvis vi taler om at oprette et nyt kredsløb og følgelig behovet for at foretage nye ledninger, skal du straks selv bestemme, hvad det vil være – åbent eller lukket. Selvfølgelig vil der være færre problemer med åbne ledninger, som lægges langs bygningens overflade (enten åbent eller i en særlig kasse). Til sådanne ledninger er en faktura eller, som de også kaldes, en åben kredsløbskontakt egnet.
Hvis du ikke vil have ledningerne skjult, kan du ikke undvære mere omfangsrigt arbejde, især væggejagt.
Så i modsætning til hvilken slags ledninger kontakten besluttede at udføre, kan det enten være udendørs installation eller skjult installation. I sidstnævnte tilfælde er kontakten monteret i en vægmonteret boks. I den første er den simpelthen placeret på overfladen af væggen.

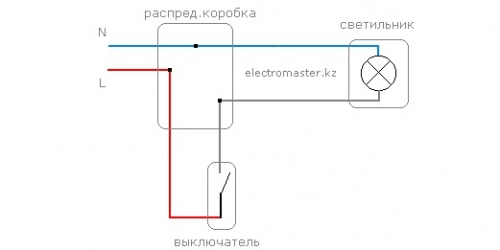

Hvis du installerer et nyt kredsløb og planlægger at installere en forbindelsesboks til en belysningsgruppe med en knapkontakt og et armatur til en lampegruppe, skal seks ledninger føres ind i den. To ledninger til armaturet, to til kontakten og to til strømforsyninger. Diagrammet over et sådant kredsløb vil se sådan ud:
Når alle ledninger bringes ind i forbindelsesboksen, bestemmer vi dem ved hjælp af et ohmmeter, ledningerne leveres med en fasespændingsindikator og en kontrollampe. Efter fastlæggelse af ledningerne skal den neutrale arbejdsleder (N) forbindes til ledningen på lampen, der er forbundet til elektrokontaktens sidekontakt, og faselederen (L) skal forbindes til ledningen, der går til kontakten. Vi forbinder de resterende to ledninger sammen.
Installation af en skjult switch
Hvis du bare vil ændre kontakten, er der naturligvis ikke behov for alt det arbejde, der er beskrevet ovenfor. Eller når du har bestemt præcis, hvor kontakten skal placeres og førte ledningerne til dette sted, kan du begynde at installere selve kontakten.
Installation af en indbygget en-gangs switch indebærer installation af en metal- eller plastforbindelsesboks, de kan også være til hule eller massive vægge.
Standardstørrelsen for en sådan kasse er 4 cm dyb og 7 cm i diameter. Hvad angår materialet, er det bedre at foretrække varmebestandig plast, da det er meget mere sikkert end metal..
Inden installationen skrues skruerne ud af forbindelsesboksen og brydes proppen til hullerne til ledningerne, der går ind i den. For at holde kassen mere sikker i vægnichen anbefales det at bruge alabaster. Hulvægskasser såsom gipsplader fastgjort med hæfteklammer.

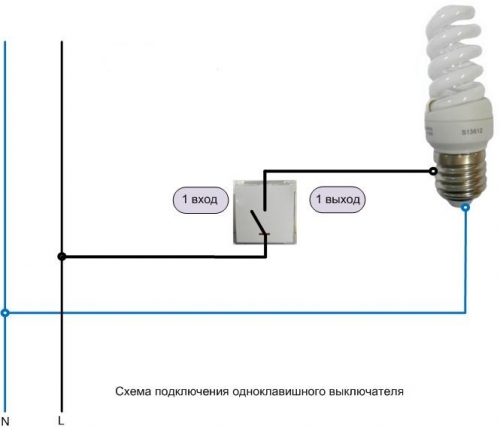

En-knappen switch tilslutningsdiagrammer:

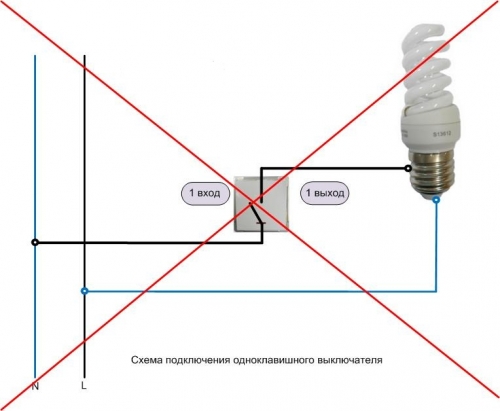

Der er fire måder at tilslutte ledninger til kontakten, men ikke alle betragtes som sikre:
Så efter at have fundet frem til metoderne til at forbinde ledningen, kan du gå direkte til installationen af kontakten. For at gøre dette skal du omhyggeligt bruge en skruetrækker til at fjerne nøglen og holderen, som det øvre dæksel holdes med. Efter at dækslet er fjernet, skilles kontakten let og let ad.
Ved at spænde ledningerne i stikkontakterne er kontakten fastgjort i kassen ved hjælp af skruer eller specielle håndtag.

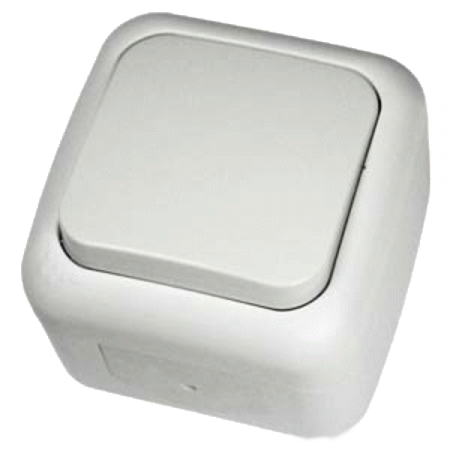

Installation af den overflademonterede kontakt
Installationsprocessen for den overflademonterede kontakt ligner den skjulte, med den eneste forskel – det er ikke nødvendigt at stikke væggene og installere en forbindelsesboks. Den eneste ulempe ved den eksterne one-button switch er størrelsen.
Generelt kommer hele processen med at installere en sådan switch til at markere fremtidige huller til fastgørelse, boring af dem, installation af dyvler og faktisk tilslutning af ledninger og fastgørelse af kontakten til væggen.
Det er hele den enkle proces med at installere en switch med en knap. Som du kan se, hvis vi bare taler om at udskifte en gammel kontakt med en ny, så er installationsprocessen så enkel, at du kan klare det selv uden at ringe til en elektriker. Hvis vi taler om at oprette et nyt kredsløb og installere en ny forbindelsesboks, så er det selvfølgelig af sikkerhedsmæssige årsager bedre at søge hjælp fra en specialist..
