DIY kultivator

Under behandlingen af ​​stedet i landet eller i et privat hus bruges en kultivator til at lette arbejdet. Denne enhed hjælper ikke kun med at pløje jorden, men også udføre processen med at løsne og slippe af med ukrudt. En købt kultivator er ret dyr, så det er meget billigere at lave en kultivator med egne hænder. Vi vil tale om, hvordan man laver en kultivator yderligere..

Indholdsfortegnelse:

Kultivatorens design og indretning

En kultivator er en enhed, hvis hovedfunktion er jordbearbejdning. Det giver dig mulighed for hurtigt og effektivt at løsne jorden og reducere de fysiske omkostninger ved forarbejdning..

Overvej kultivatorens design ved hjælp af eksemplet på en hængslet enhed.

Den monterede kultivator består af:

• rammer,
• stålbjælker,
• hjul,
• dyrkningsenhed.

Den monterede kultivator er forbundet til en anden enhed, en traktor eller minitraktor, og sikrer dermed udførelsen af ​​dens funktioner.

Dyrkningsenheder er forskellige, for eksempel bakker – løs jorden, poter – fjern ukrudt.

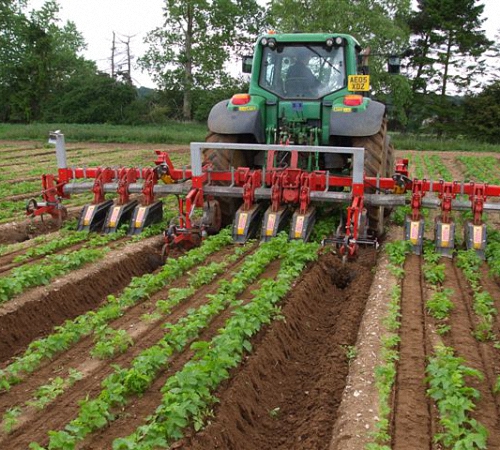

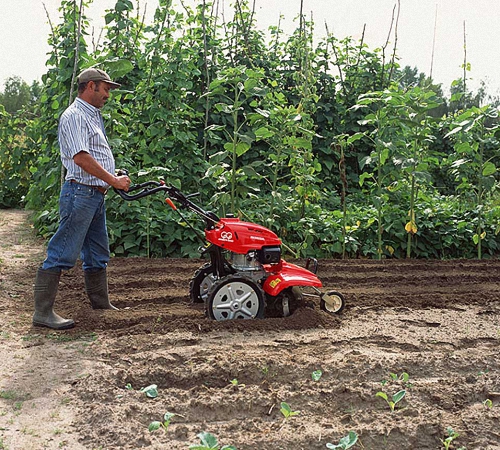

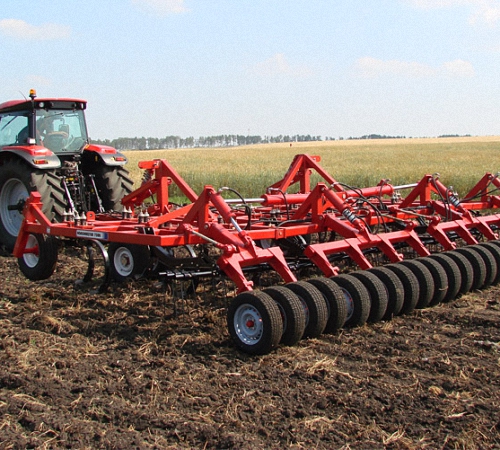

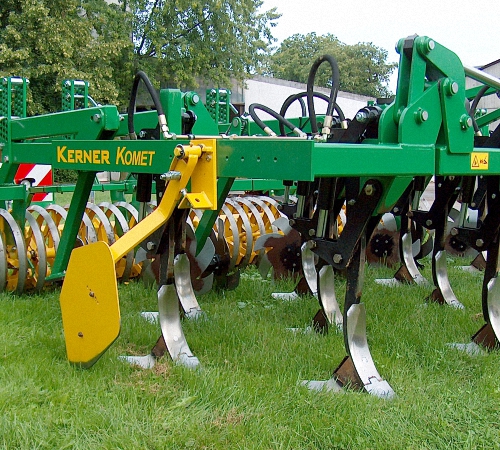

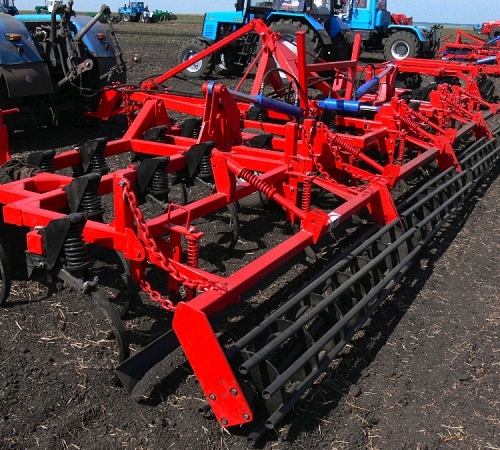

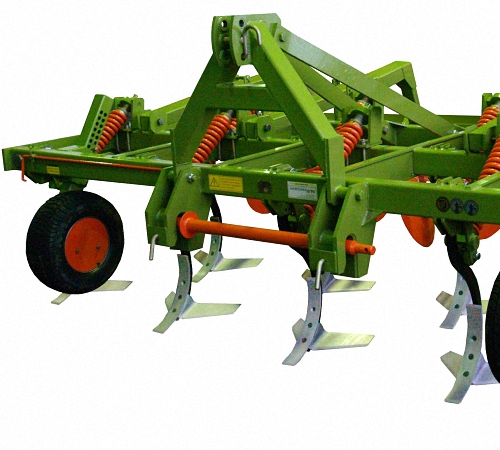

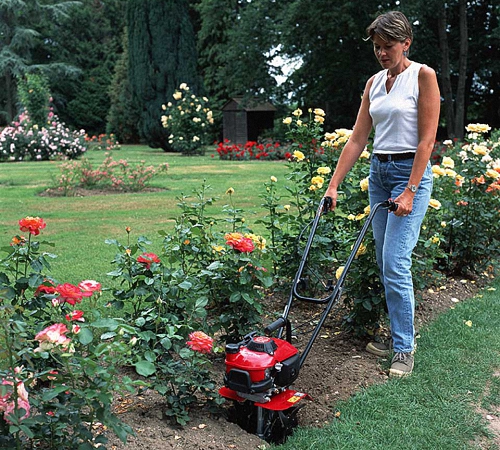

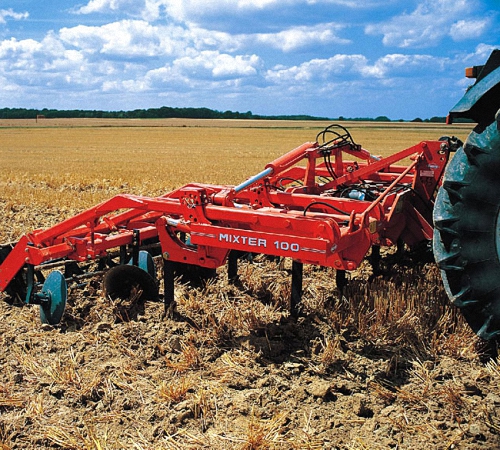

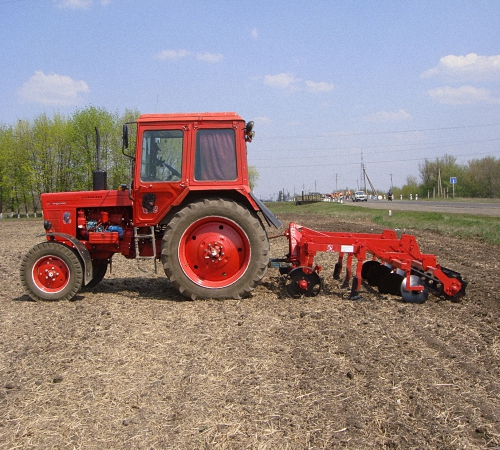

Foto fra kultivator:

Kultivatorens fordele og anvendelsesområde

De største fordele ved brug af kultivatoren er:

1. Lettere den besværlige proces med ukrudt og dyrkning af jorden i haven eller sommerhuset.

2. En række typer og funktionalitet af enheder åbner et stort udvalg af en sådan kultivator, som er i stand til at tilfredsstille alle forbrugerens behov..

3. Håndfræsere er lette at transportere og kræver ikke meget opbevaringsplads.

4. De fleste modeller af kultivatorer kræver ikke to personer, en person kan nemt udføre alt arbejdet, samtidig med at det sparer fysiske og tidsmæssige ressourcer.

Kultivatorer bruges både i landbrug og landbrug. De udfører et fremragende stykke arbejde med de fleste funktioner, der kræves til jordbearbejdning og høst af høj kvalitet. Håndkultivatorer bruges i private huse til at dyrke en personlig grund og endda blomsterbed. Flere automatiserede enheder er i stand til at behandle flere titalls hektar jord på en dag. Også kultivatorer bruges til at dyrke jorden i drivhusinstallationer, i de fleste tilfælde er en manuel kultivator påkrævet for at arbejde på dette sted..

Varianter af kultivatorer

Afhængigt af arbejdstypen skelnes kultivatorer:

1. Manual – arbejde ved hjælp af fysiske bestræbelser påført fra den menneskelige side. Overvej håndholdte kultivatorer ved at bruge Tornado-kultivatoren som et eksempel. Denne enhed udfører funktionen til at løsne jorden og slippe af med ukrudt.

Anvendelsesområde:

• forskellige jordtyper,
• behandling af senge,
• luge blomsterbede,
• arbejde på tomter mellem rækker.

Udfører perfekt jordløsning, hvilket er nødvendigt efter nedbør eller efter befrugtning.

Løser jorden med 200 mm, klarer forberedelsen af ​​stedet til såning af forskellige afgrøder.

Udfører funktionen af ​​ikke kun at fjerne ukrudt, men fjerner også alle rødderne i jorden.

Fordele ved at bruge:

• flere gange stigning i produktiviteten af ​​menneskeligt arbejde,
• markant stigning i jordbearbejdningshastigheden,
• høj effektivitet,
• eliminerer unødvendig belastning på ryggen,
• jævn fordeling af belastningen i hele kroppen,
• let transport og opbevaring, værktøjets samlede vægt ikke overstiger 2000 g,
• muligheden for let demontering af kultivatoren gør det muligt at opbevare det på et bekvemt sted,
• kræver ikke elektricitet, benzin, diesel og andre typer brændstof.

Funktionsprincippet for en sådan kultivator består i at placere det på jorden og i rulning. Det er muligt at justere værktøjets højde afhængigt af højden på den person, der arbejder med det.

Tænderne er udformet på en sådan måde, at det ikke kræver megen indsats at skrue kultivatoren i.

2. Mekaniske anordninger er opdelt i kultivatorer:

• ultralet type,
• lys type,
• medium type,
• tung type.

Ultralette kultivatorer bruges til arbejde i små områder. Deres vægt overstiger ikke tyve kilo, og løsningsdybden er 9-10 cm. De gør et fremragende stykke arbejde med at forberede jorden til plantning. Arbejdsbredden er 200-300 mm. Fungerer godt i områder, der er svært tilgængelige.

Dyrkningsenheder af en let type fungerer godt på blød jord, de er let i stand til at kramme planter. Den gennemsnitlige vægt er 30 kg. Løsnelængde op til 20 cm.

Mellemstore kultivatorer kan let klare store arealer. De har en vægtet struktur, dette bidrager til en bedre udførelse af funktioner. I stand til at fange et område 50-80 cm langt.Karakteriseret ved tilstedeværelsen af ​​et bakgear.

Hvis kultivatorens vægt overstiger 60 kg, tilhører den kategorien tunge dyrkningsenheder. De er i stand til at løsne jorden op til 30 cm dyb. Installation af ekstra kunstvanding er mulig. Kan bære tunge byrder og fungerer som en plov.

I forhold til motortypen skelnes kultivatorer:

• elektrisk,
• diesel,
• benzin.

En elektrisk eller trådløs kultivator er den enkleste. Det fungerer takket være tilstedeværelsen af ​​et forudopladet batteri. Sådanne enheder er ret lette og mobile..

Modeller med en benzinmotor kendetegnes ved den højeste effekt og designkompleksitet. De kræver brændstof af høj kvalitet for at fungere. De kræver ekstra pleje under drift. Kultivatoren bør kontrolleres regelmæssigt for kulstofaflejringer. Sådanne enheder har brug for konstant brændstof og periodiske reparationer, så de er ikke billige at betjene..

En dieselfræser kræver mindre brændstof, men er praktisk talt ikke ringere end en benzinkultivator med hensyn til effekt og ydeevne.

Fremstilling og diagram over en manuel kultivator

Lad os overveje en af ​​de enkleste muligheder for jorddyrkning – “Tornado” kultivatoren. Den består af et håndtag placeret vandret, en stang og en dyrkningsenhed.

For at lave en sådan kultivator har du brug for en almindelig høgfork og en plastik, der sælges i enhver isenkræmmer. Sådanne dyser bruges til at lette arbejdet, mens man graver med en skovl. Men dette håndtag er forskelligt fra originalen, så det bør ændres lidt..

Tag et plastrør 45-50 cm langt. Skær det langs omkredsen, og sæt det derefter på håndtaget. Fastgør røret med elektrisk tape for at undgå glidning, der opstår under drift.

Det næste trin er fremstilling af en dyrkningsenhed, der udfører alle kultivatorens funktioner. Tag en almindelig hammer og tryk på den nederste del på en sådan måde, at den får en proptrækkerform. Nu er det kun tilbage at teste kultivatoren i arbejde.

Hjemmelavet cykelfræser

Denne kultivator er mere kompleks, men på samme tid er den i stand til at udføre en bredere vifte af værker end den tidligere version. For at lave denne enhed har du brug for en cykelstel og et hjul.

Det første trin er at lave en dyrkningsenhed. Til konstruktionen har du brug for skarpe stænger, lavet af metal. De er svejset på en sådan måde, at en enhed ligner en plov..

Kultivatoren er fastgjort til en cykelstel med et hjul. For at lette betjeningen af ​​enheden fremstilles et metal- eller plasthåndtag. Mellem de to segmenter af cykelrammen installeres derefter et tværelement af stål og fastgjort med bolte.

Tip: Brug ikke store hjul, sådan en kultivator vil have mindre produktivitet og være vanskelig at arbejde med. Den bedste løsning er et hjul med en middeldiameter.

Brug specielle bolte til at fastgøre hjulet. Efter tilslutning af hjulet til rammen, kultiveringsenhed og efter installation af håndtaget er kultivatoren klar til arbejde. Dette er en fremragende kultivator til sommerhuse, som let vil hjælpe med at klare ukrudt..

Konstruktion af en manuel tandfræser

Denne model antager tilstedeværelsen af ​​flere skiver, der roteres langs kultivatorens akse. Tre skiver med buet tand bruges til effektivt at løsne jorden. Den sidste del af akslen har lejer og trunioner, der er fastgjort med stålbeslag, som er forbundet med et træhåndtag.

For at lave stålskiver skal du bruge 5 stykker, med en diameter på 16 cm, de skal skæres af metal af høj kvalitet. Til disse formål skal du bruge en drejebænk. Hvis denne enhed ikke er tilgængelig, er det muligt at fremstille diske på bestilling..

Bor derefter fem huller på sidefladen på kun tre skiver. Tag en stålstang og skær den i lige store stykker, du skal få 15 stykker. De skal bøjes i form af dyrkningsenheden og installeres i hullerne. Installer disken med stænger, derefter disken uden stænger, og installer alle diske i denne rækkefølge. Monter trunioner og lejer. Byg et kultivatorhåndtag. Tilstedeværelsen af ​​tænder på skiverne øger kultivatorens produktivitet. Jorden bliver mere frugtbar på grund af dens mætning med ilt, og ukrudt kommer ud med rødder.

At lave en roterende skivefræser med egne hænder

Fremstillingen af ​​en sådan enhed hjælper ikke kun med at løsne det øverste lag af jorden, men også udjævne overfladen af ​​stedet og redde haven fra store jordpartikler.

Skive-kultivatoren indeholder:

• disk,
• aksial del,
• bøsninger,
• store og små hæfteklammer,
• lager,
• rør,
• penne.

Skiver fungerer som en kultivator. De skal svejses til overfladen af ​​bøsninger, der er monteret over akslen. Akslen er fastgjort til hoveddelen med en splint.

Et håndtag skal fastgøres til rørets overflade, som styrer kultivatoren. Ved fremstillingen af ​​en sådan anordning er en særlig vanskelighed deformationen af ​​skiverne, der opstår ved at glemme stålsegmenternes yderkanter, og den centrale del skal have form af en skål.

Brug af specielle møtrikker giver mulighed for at justere skiverne under drift.

At lave en elektrisk kultivator

At lave en elektrisk kultivator med egne hænder er en vanskelig – men ganske gennemførlig proces. For at gøre dette har du brug for en produktionskværn..

To metalhjørner skal svejses til geardelen eller rettere til dens krumtaphus. De fungerer til gengæld som et overgangselement mellem dyrkningsenheden og røret. To rør er svejset til den ene del af hjørnerne, som udfører funktionen til at styre enheden. En anden metalsektion indsættes mellem rørene, hvilket vil øge kultivatorens styrke under drift.

Den anden del af hjørnerne fungerer som en aksel til installation af hjulene. Brug hjul med medium diameter, da for store vil gøre det ubelejligt at transportere og flytte kultivatoren. Hjul med for lille diameter vil synke ned i jorden.

Brug almindeligt skrot til at bygge størstedelen af ​​enheden. En bøsning skal vise sig fra kødkværnens vedhæftede fil, efter at den er hugget med en slædehammer. Et skrot skal sættes i det, og jorden skal svejses. Placer motorens afspærringsanordning på håndtaget på kultivatoren for at gøre det lettere at arbejde.

En sådan kultivator udfører to funktioner på én gang, den er i stand til at pløje jorden både groft og blødt. Hvis du arbejder med det i en hurtig tilstand, vil jordstykkerne være store, og hvis de er i en langsom tilstand, vil jorden være blød og luftig..

Gør-det-selv monteret kultivator til en gående traktor

For at lave en kultivator til en gående traktor, minitraktor eller almindelig traktor skal du bruge:

• kværne,
• skiver til metal,
• svejsning,
• elektroder,
• slibemaskine med to forskellige skiver,
• øvelser med et sæt øvelser.

De anvendte materialer er:

• firkantede stålplader, størrelsen afhænger af typen af ​​udstyr, som kultivatoren er lavet til, for en gående traktor er den 150×150 mm;
• flade rektangulære plader – fungere som kuttere, størrelsen på en bagvedliggende traktor er 25×4 cm;
• 16 stykker bolte og møtrikker;
• stålrør.

Alle materialer, der er fremstillet af stål, skal forbehandles med korrosionsbeskyttende løsninger. Da fugt fra jorden vil påvirke dannelsen af ​​rust på kultivatorens metalelementer, og dette vil påvirke enhedens levetid betydeligt.

Efter at have forberedt alle værktøjer og materialer, skal du begynde at lave kultivatoren:

1. Bor et hul i hver plade. For at gøre dette skal du bruge bor til metal.

2. Fastgør en firkantet og rektangulær plade i par, så de ligner en kutter. Brug bolte til at fastgøre dem. Det er muligt at bruge svejsning til at forbinde pladerne, men i dette tilfælde vil kultivatoren være mindre pålidelig i drift..

3. Efter tilslutning af alle pladerne laves et hul i dem og glides på stålrøret. Før dette skal røret skæres i to dele, og fræserne skal sættes på skiftevis. I dette tilfælde er fastgørelse mulig både med bolte og med en svejsemaskine..

4. Bor huller på overfladen af ​​den bagvedliggende traktoraksel, og skru de to dele af røret fast med bolte.

5. Kontroller leddets styrke igen, og begynd at dyrke..

Hjemmelavet kultivator baseret på en motorsavsmotor

Til fremstilling af en sådan enhed skal du:

• motorsav motor,
• forret,
• lyddæmper,
• brændstoftank,
• cykelkæde,
• midterste hjul,
• metal hjørner,
• hjul.

Brug en svejser eller bolte til at samle kultivatorrammestrukturen. For at gøre dette skal du bruge metalhjørner og om nødvendigt et stålrør. Rammen ligner en trapez, der skråner på to sider. De to sider er fastgjort med tværstænger, hvilket vil sikre pålideligheden af ​​strukturen under drift.

Installer motoren fra motorsaven på rammen, den nederste del er udstyret med en aksel med to hjul, der udfører dyrkningsfunktionen. Fræsere er fastgjort på skaftet, lavet af firkantede plader. Cykelkæden roterer akslen.

Tip: Når du installerer kæden, skal du sørge for, at placeringen af ​​akslen og tandhjulet er i en ret vinkel. Hvis denne regel ikke følges, glider kæden konstant under drift..
