Elektronikus teljes állomás

Az elektronikus mérőállomás fontos helyet foglal el a geodéziai mérőműszerek között. És még annak ellenére is, hogy feltalálták a földi lézeres szkennelést és a műholdas mérési módszereket, a hagyományos elektronikus állomás használata nem veszíti el jelentőségét..

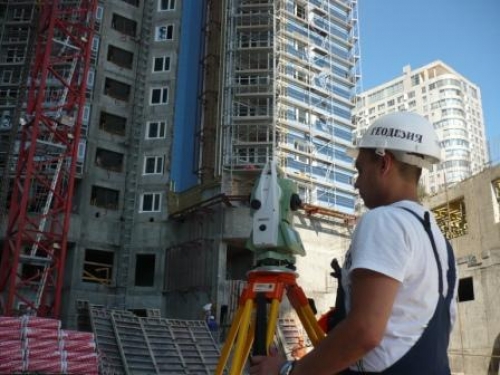

Ennek a nagy pontosságú eszköznek a hatóköre olyan széles, hogy lehetetlen túlbecsülni a geodéziai értékét. Elektronikus teljes állomásra van szükség az építésben, a topográfiában, a mérnöki munkában és a földgazdálkodásban. A készülék lehetővé teszi a magassági jelek, a poláris és téglalap alakú koordináták, az eltérések és magasságok, a szárazföldi területek mérését, valamint a terepi adatok feldolgozását.

A modern elektronikus tacheométerek kialakítása lehetővé teszi, hogy magas páratartalmú vagy poros körülmények között, valamint alacsony hőmérsékleten dolgozzon. A lézeres mérőszalag lehetővé teszi a pontos távolságmérést reflektor nélkül. A teljes állomások modern modelljei számítástechnikai és tárolóeszközökkel vannak felszerelve, amelyek a mért vagy tervezési adatokat tárolják, a közvetett megfigyelésekből kiszámítják a közvetlen mérésekhez nem hozzáférhető pontok koordinátáit. Néhány modern állomás GPS -rendszerrel van felszerelve.

Tartalom

Hogyan válasszunk egy elektronikus állomást??

Az elektronikus mérőállomás számos technológiai lehetőséggel és kiegészítő funkcióval van felszerelve. Ezek a paraméterek határozzák meg az elektronikus állomás árát.

Jobb, ha egy teljes állomást, mint bármely más műszert, hivatalos forgalmazóktól vásárol – ez biztosítja a hibás műszer megvásárlását, ráadásul saját gyártói garanciát kap.

Mielőtt elektronikus gyűjtőállomást vásárolna, el kell döntenie, hogy milyen típusú munkát kíván használni. Ha a munka nagy részét terepen végzik, vásároljon egy nagy kapacitású akkumulátorral felszerelt készüléket, amely fokozott védelmet nyújt a nedvesség és a por ellen. Ha a reflektor nélküli módot ritkán használják, vagy egyáltalán nem használják működés közben, akkor ennek a funkciónak a jelenléte nem olyan fontos..

A leghíresebb vállalatok néhány modelljének áttekintése

Az elektronikus állomás kiválasztásának feladatának kissé egyszerűsítése érdekében megvizsgáljuk a leghíresebb gyártók modelljeinek fő jellemzőit..

Elektronikus teljes állomások Sokkia

A japán Sokkia cég modern tacheométerei kényelmes és megbízható műszerek, nagy pontossággal és sebességgel. A készülékek reflektor nélküli lézeres távolságmérőkkel vannak felszerelve, amelyek lehetővé teszik a távolságok mérését interferencia jelenlétében is.

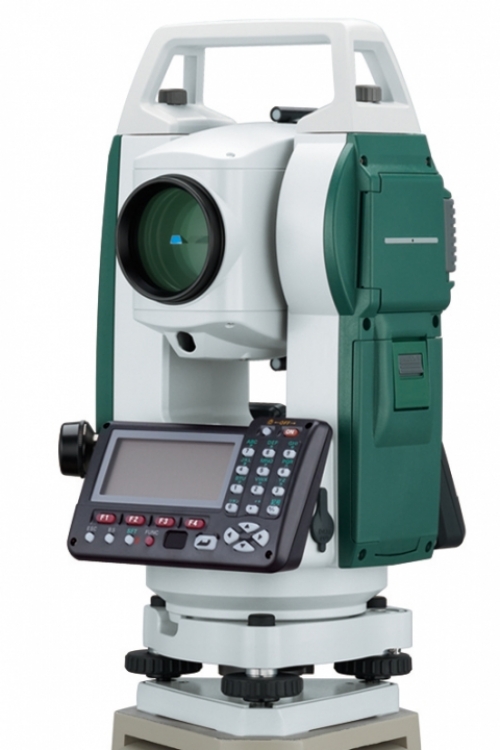

A Sokkia SET 650RX elektronikus mérőállomás lehetővé teszi a reflektor nélküli mérést 400 m -nél nagyobb távolságon. A modell nagyobb belső memóriával rendelkezik, nedvesség- és porvédelemmel rendelkezik.

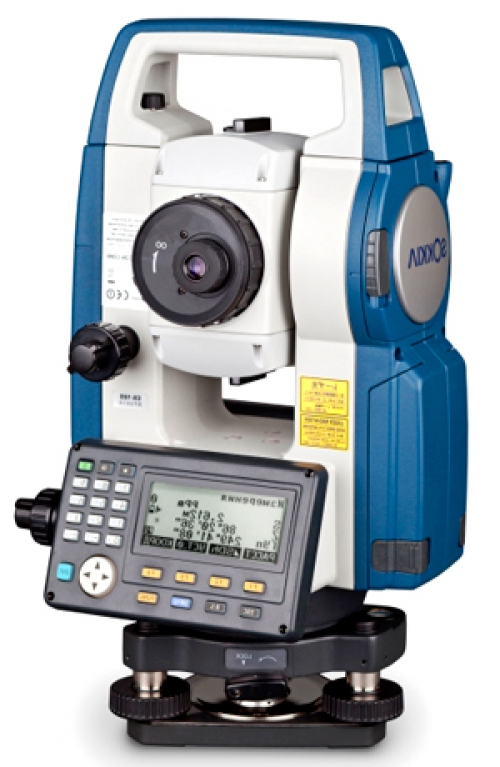

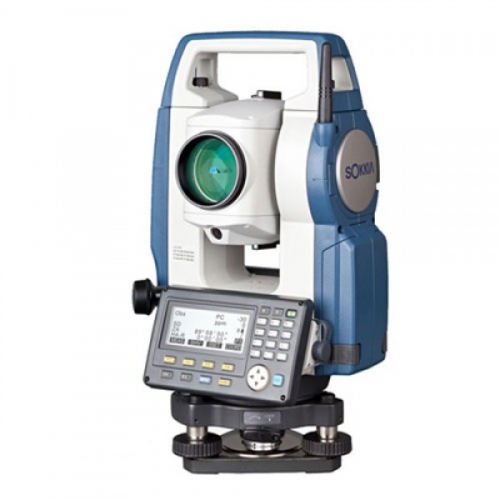

A Sokkia CX-106 modell megfelel a geodéziai munkák elvégzésére vonatkozó nemzetközi követelményeknek. A teljes állomás gyors méréseket tesz lehetővé az épületek és szerkezetek sarkaiban, sötét felületekben, huzalokban és más nehezen elérhető célpontokban, valamint lombokon, ágakon és egyéb akadályokon keresztül. A modell megkülönböztető jellemzői: alacsony energiafogyasztás, fényvisszaverő nélküli mérések akár 500 m -ig, kényelmes kezelés, tömörség, könnyűség és tartósság.

A Sokkia FX-105 elektronikus állomás Windows-alapú, felhasználóbarát és intuitív kezelőfelülettel. A távolságmérő legfinomabb fénysugara gyors és pontos mérést tesz lehetővé a nehezen elérhető célokon. A modellt a modern szögolvasó rendszer és az egy elem folyamatos működése jellemzi. A készülék por és nedvesség elleni védelmi rendszerrel van felszerelve.

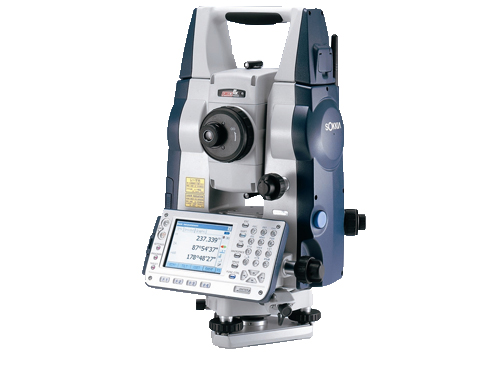

A SET1X modell egy nagy pontosságú műszer, amely ötvözi a legfejlettebb fejlesztéseket és technológiákat az építés, a geodézia, a domborzat és a földgazdálkodás különböző problémáinak megoldására. Az erőteljes távolságmérő 500 méteres távolságig méri a távolságot reflektor nélkül, akár 1 “-os szögpontossággal.

Elektronikus állomások Leica

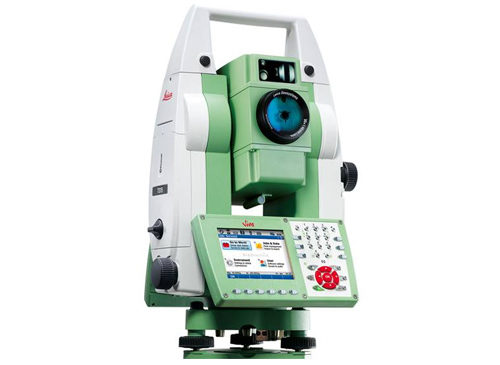

A Leica geoszisztémák által gyártott teljes állomásokat innovatív technológiák felhasználásával fejlesztették ki, és számos funkcióval, nagy sebességgel és pontossággal mérik őket. A fő jellemzője a reflektor nélküli mérési mód 1000 méterig, a fényvisszaverőn végzett mérések 7,5 km -ig.

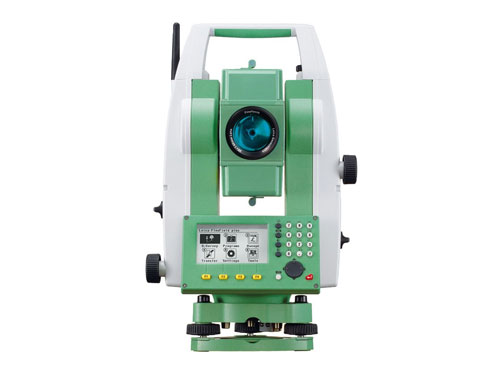

Leica TS06plus R1000 Total Station (7") nagy mérési sebességgel, a legújabb technológiák használatával és kényelmes programkészlettel rendelkezik. A modell lézeres zuhanással és érintőképernyős TFT-kijelzővel van felszerelve, a vezérléshez billentyűzet is tartozik. Mérési tartomány reflektor nélkül 1000 méterig, szögpontosság 7".

TS 11 R1000 modell sarkos (1") pontos távolságmérővel van felszerelve, amely fényvisszaverő nélkül akár 1000 m távolságot is mér, 1 -es szögpontossággal". Van egy funkciója a kijelző és a billentyűzet melegítésének, a lézer zuhan.

Elektronikus Total Station Nikon

A Nikon elektronikus mérőállomásait széles körű felmérési munkákhoz használják. A Nikon teljes állomások felhasználóbarát kezelőfelülettel, belső memóriával és PC-vel való szinkronizálási portokkal rendelkeznek. Ennek a cégnek az eszközei lehetővé teszik az adatfeldolgozásra fordított idő csökkentését és a mérések kézi rögzítésekor elkövetett hibák kiküszöbölését. A kínálatban speciális alacsony hőmérsékletű modellek találhatók, amelyek alkalmasak 30 fokos fagyban való működésre.

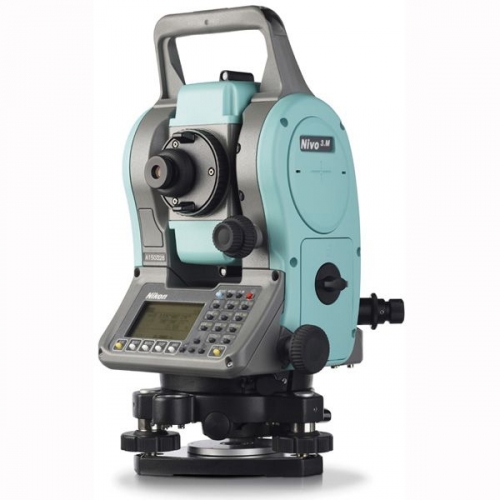

A Nikon Nivo 2.M a kompakt cső kialakításának és az első osztályú lézerbiztonságnak a kombinációja. A könnyű és kompakt test védett a nedvességtől és a portól. Mérési tartomány reflektor nélkül – 500 m, szögpontosság – 2".

A Nikon Nivo 1C LP Total Station egy könnyű, kompakt műszer erőteljes processzorral és beépített terepi szoftverrel a maximális kényelem érdekében. A távolságmérő méri a távolságot reflektor nélkül 500 m -ig, 1 -es szögpontossággal".

Topcon Electronic Total Station

A japán Topcon cég a geodéziai berendezések fejlesztésének egyik vezetője. A vállalat termékei széles funkcionalitással, megbízhatósággal, könnyű kezelhetőséggel és megfizethető árral rendelkeznek..

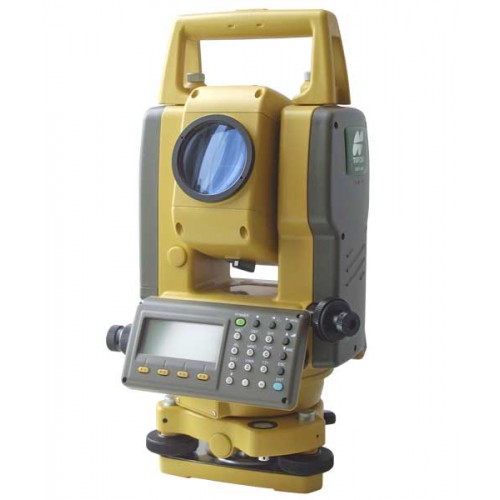

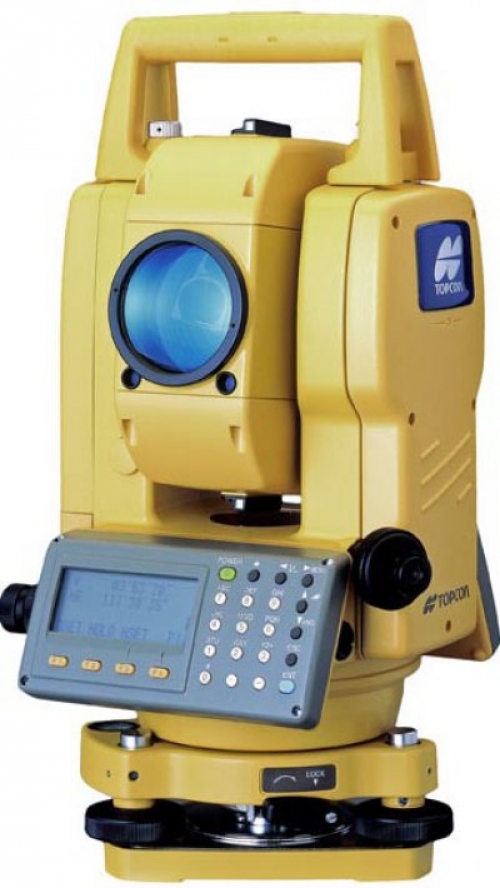

Az egyszerű és kényelmes Topcon GTS-105N elektronikus állomás bővített numerikus billentyűzettel, nagy hatótávolság-keresővel és számos alkalmazással rendelkezik. A készülék kiegészíthető terepi vezérlővel.

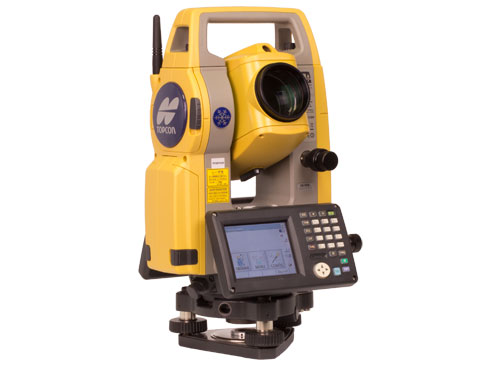

Az OS-103L alacsony hőmérsékletű környezetekhez készült. A készülék magas fokú védelemmel rendelkezik a nedvesség és a por ellen, és hosszú akkumulátor -élettartam jellemzi.

A Topcon GPT-3002LN állomás egy kiterjesztett mérési tartományú készülék reflektor nélkül (akár 1200 m). A modellt megkülönbözteti a kényelmes vezérlés, az informatív kijelző és a sokféle program.

Elektronikus teljes állomások Trimble

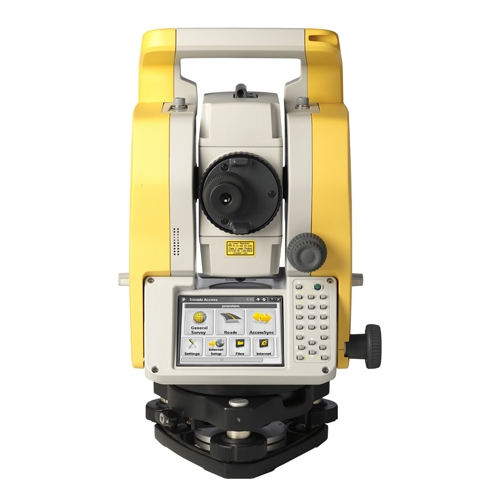

A Trimble teljes állomásai méltán népszerűek az egész világon. Ez a minőségüknek, megbízhatóságuknak és pontosságuknak köszönhető. A Trimble M3 összállomások jelentős előnyökkel rendelkeznek: alacsony költség, kiváló minőségű optika, kiváló teljesítmény, kompaktság és megbízhatóság.

A videó bemutatja a Trimble M3 teljes állomás bemutatóját:

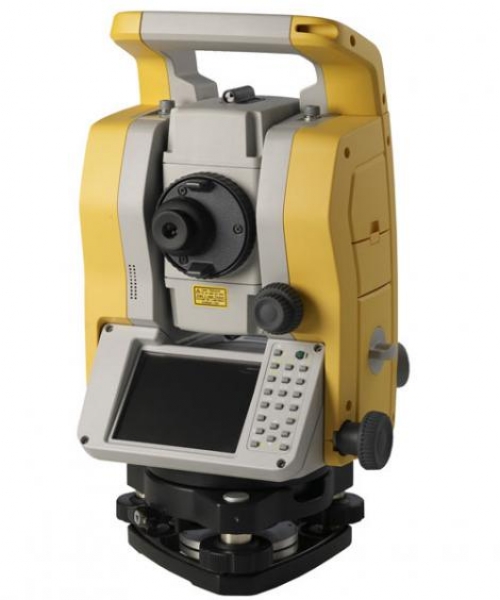

A Trimble M3 Total Station 5 masszív kialakítása" kifejezetten terepi munkákhoz tervezték. A nagy hatótávolságú kereső prizma nélkül méri a távolságot a nehezen elérhető pontokig, akár 400 m távolságban. A modell pontos lézermutatóval és lézeres zuhanással van felszerelve. A teljes állomás könnyen kezelhető, ami lerövidíti a személyzet képzési idejét.

Trimble M3 DR TA (3") programmal van felszerelve az adatok közvetlen terepi gyűjtésére és feldolgozására. A készülék lézeres távolságmérővel rendelkezik, amelynek hatótávolsága reflektor nélküli módban akár 400 m, lézeres zuhanás és pontos lézermutató.

Trimble M3 DR 5" (W) Az Arctic -ot kifejezetten kedvezőtlen időjárási körülmények között végzett munkára tervezték. Erőteljes távolságmérő, felhasználóbarát érintőképernyő, nagy belső memória, hatékony por- és nedvességvédelem teszi a készüléket megbízható asszisztenssé a geodéziai feladatok széles skálájának megoldásában.

Elektronikus állomások Stonex

A Stonex teljes állomássorozatot úgy tervezték, hogy optimalizálja a felmérések hatékonyságát. Ennek a márkának az elektronikus összállomásai lehetővé teszik a pontos mérést reflektor nélküli üzemmódban, maximális sebesség mellett. A vékony lézer használata megkönnyíti a célzást, a speciális szoftver pedig garantálja a gyors adatfeldolgozást.

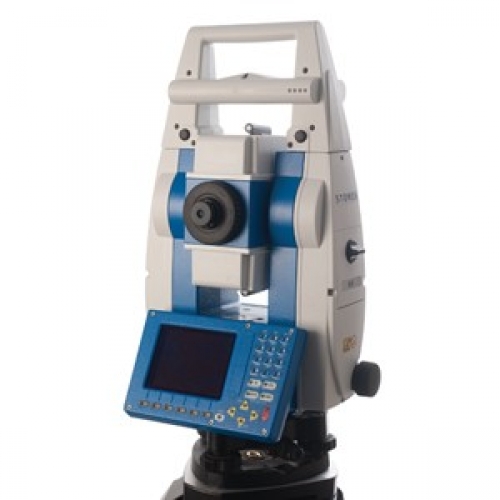

A Stonex R9 AutoLock modell automatikus célzási funkcióval rendelkezik, és lehetővé teszi a pontos méréseket 1 ”felbontással. A készülék érintőképernyős kijelzővel és kényelmes billentyűzettel rendelkezik.

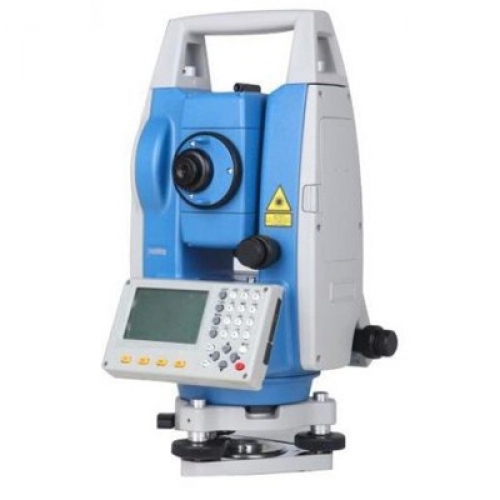

A Stonex R2 összállomások prizma nélkül mérhetnek 300 m -ig, 2 “és 5” szögpontossággal. Ezt a modellt alapvető geodéziai problémák megoldására tervezték. A készülék kiterjesztett billentyűzettel és további funkciógombokkal van felszerelve, ami egyszerűsíti az adatbevitelt és -feldolgozást.
