Házi fűrészüzem láncfűrészből

Az ókortól kezdve az emberek építkeztek. Korábban egyszerűen lakást hoztak létre maguknak, és felszereltek annak érdekében, hogy megvédjék saját életüket az agresszív környezettől, de most minden másképp van, a civilizáció fejlődésével, valamint a tudományos és technológiai fejlődéssel az építkezés az egyik legjobb nyereséges üzleti típusok. Ugyanakkor ma a fa a legkeresettebb anyag. Rég elmúltak azok az idők, amikor egy ház építését frissen kivágott és kezeletlen fatörzsek felhasználásával végezték. Annak érdekében, hogy a fa hasznos legyen az építésben, kezdetben vágni kell, e munkához nélkülözhetetlen asszisztens a fűrészüzem. Az építőipar egyetlen vállalata sem tudja elképzelni tevékenységét ezen eszköz nélkül..

Tartalomjegyzék:

A fűrésztelepek típusai láncfűrészek alapján és jellemzőik

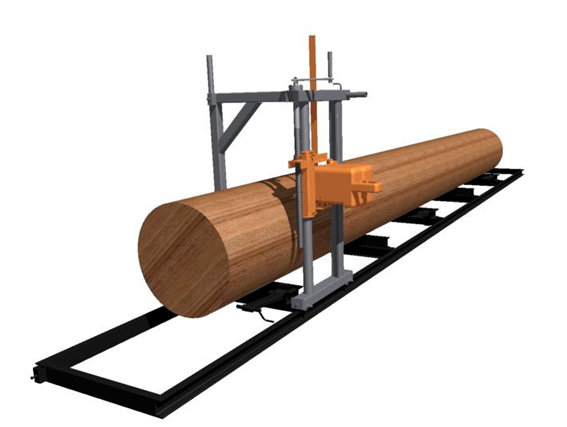

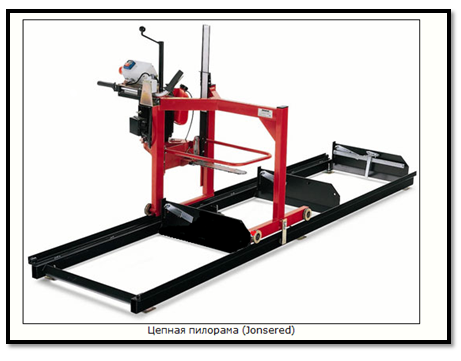

A vaskereskedésben különböző cégek által gyártott mini fűrészüzemeket vásárolhat. Ezeknek a fűrészüzemeknek az alapja egy 6,5 lóerős láncfűrész, amelyet egy kocsiban rögzítettek a görgőkön, és amelyet manuálisan kell mozgatni a korábban egy előkészített telken elhelyezett vágányon. A Roundwood Saw fűrészláncot használ professzionális és erőteljes láncfűrésszel, amely intenzíven dolgozhat egész nap. A láncfűrész mellett elektromos láncfűrész is használható. A láncfűrész fő hátránya a fűrészlánccal való munka során keletkező nagy mennyiségű fűrészpor..

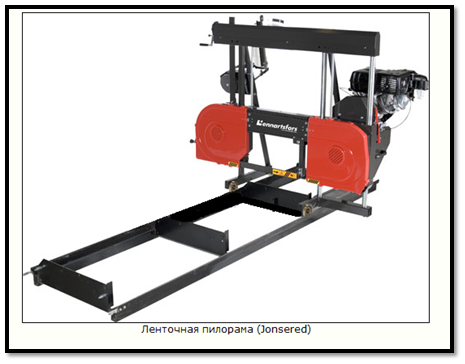

A szalagfűrészüzemeknek nincs ilyen hátránya, amelyek segítségével viszonylag nagy átmérőjű rönköket láthat. De itt egy másik hátrány nyilvánul meg – működés közben a fűrészpor szétszóródik az egység körül, ami nem biztonságos. Szerencsére a forgácsszíváshoz csatlakoztatott rugalmas csatorna megbirkózik ezzel a problémával..

Fűrészüzem létrehozása láncfűrészből (1. opció)

Fűrészüzem létrehozásához láncfűrészből két csatornára van szüksége, amelyek magassága 140-180 milliméter, és hossza körülbelül 8 méter. Szükségünk van 50 x 100 milliméteres sarkokra és két sínekre is, azokat fejjel lefelé kell fordítani. A fűrészüzem alapjait megteremtve, hosszában 14-16 milliméter átmérőjű lyukakat fúrunk, a lyukakat 1-1,5 méter távolságra kell elhelyezni egymástól. A munkához esztrichekre van szükség, számuknak meg kell egyezniük a lyukak számával, esztrichekként vízcsődarabokat használhat. A nyakkendő hosszának 25 centiméternek kell lennie, csavarokkal vannak összekötve. Az állványok fém négyzetekből készülnek, amelyekre a fűrészüzem alapja kerül. Az alap készítésekor gondosan meg kell győződnie arról, hogy az alap szigorúan egyenes elemekből áll. A szélső oszlopok és az alap vége közötti távolságnak 80-100 centiméternek kell lennie. A szerkezet további merevségének biztosítása érdekében speciális merevítőket hegeszthet az oszlopok közé..

A munka első fele elkészült, majd mozgatható kocsit készítünk, 600 milliméter hosszú és 4–6 centiméter vastag acéllemez alapján készül. 40-40 milliméteres szöget hegesztünk a lemezhez alulról, majd a kocsit csapágyakra vagy görgőkre helyezzük. Felül két sarkot kell hegeszteni, amelyhez láncfűrészt rögzítünk, amelynek segítségével a fűrész megtörténik. Az utolsó lépés egy szerkezet létrehozása a napló rögzítéséhez. Ehhez 35-40 milliméter átmérőjű csövek és mozgatható tömlők szükségesek, amelyeket későbbi rögzítéssel a kívánt magasságban, a cső hosszának korlátozásával helyezünk el.

Fűrészmalom rajza láncfűrészről (2. opció)

Egy másik lehetőség fűrészüzem létrehozására láncfűrészből, az ötlet ugyanaz, de kifinomultabb.

Az ezen a rajzon látható fűrészüzem négy fő egységet tartalmaz: az első a fűrész és annak hajtása, a második egy mechanizmus, amelynek köszönhetően a kapott lemez vastagsága állítható, a harmadik olyan mechanizmus, amely lehetővé teszi a mozgatást a szerkezet fűrész része, a negyedik a rönk rögzítésére szolgáló eszköz.

Fűrész és neki meghajtó egység:

Megpróbálhat fűrészt készíteni hajtással, de ne legyünk okosak, és használjunk láncfűrészt.

Mechanizmus a lemez vastagságának szabályozására:

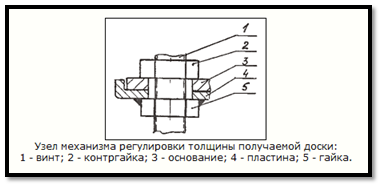

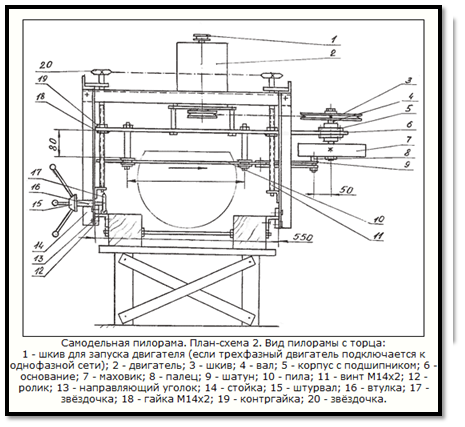

A szükséges vastagságú lemez vágása a 6 alap leengedésével vagy felemelésével történik (2. tervrajz), amely négy csavarral van rögzítve. Az alapot a 4. lemezhez hegesztett anyák tartják (az alábbi ábra), amelyek szélei meg vannak hajlítva. Az alap tetején rögzítőanyák vannak, amelyeket meg kell húzni, miután a fűrészüzemet a fűrészelt deszkák kívánt vastagságához igazították..

A fűrész fűrésztelepen történő mozgatásának mechanizmusa:

A fűrészüzem fűrészrésze a 13 vezető sarkok (2. elrendezés) mentén mozog a keret mentén, a sarkok közötti távolság 0,55 méter. Két 12 henger van rögzítve mindegyik 14 állványhoz (2. elrendezés). A felső görgő a vezetőszögre támaszkodik, és az alsó görgő segítségével a fűrészüzem fűrészrészét megakadályozzák az emeléstől. Görgők helyett 20 mm -es csapágyak használhatók.

Rönk rögzítő eszköz:

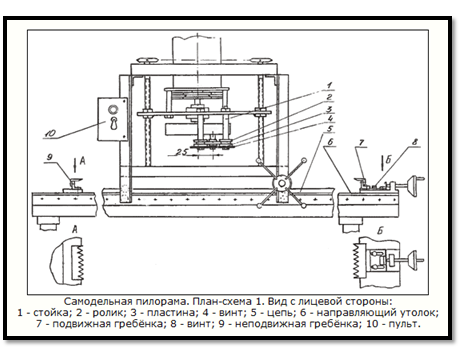

A fűrészüzemben a rönköket két 7 és 9 fésűvel rögzítik (1. elrendezés). Az első mozgatható és a 8 csavarral mozog, a második pedig álló helyzetben marad. A rönk beszerelése, fésűvel történő rögzítése után a mozgatható fésűt két csavarral rögzített állapotban rögzítik.
