Enheden i gavltagspærsystemet

Når man bygger en-etagers huse, er et tag med to skråninger meget populært. Dette skyldes konstruktionens hastighed. Ifølge denne parameter kan kun et enkelt skrå tag konkurrere med et gavltag. I enheden er et gavlspærtag ikke for kompliceret. Og du vil med succes mestre dette arbejde på egen hånd..

Indhold:

Konstruktionen af spærsystemet i et gavltag

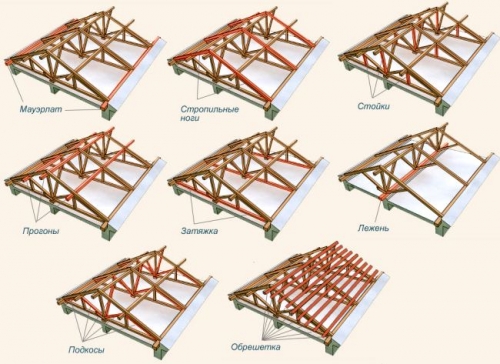

Gavltaget består af to skrå flader, der har en rektangulær form. På grund af dette strømmer nedbør, der er repræsenteret af regn og smeltevand, ned fra taget på en naturlig måde. Gavltaget har en temmelig kompleks struktur. Det består af følgende strukturelle enheder: Mauerlat, spærsystem, hoppeføl, ryg, tagudhæng, seng, stiver, puffer, drejebænk og stativer:

Varianter af gavltagstolssystem

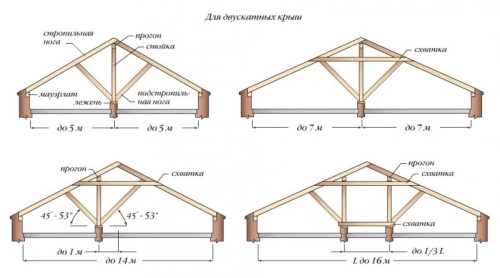

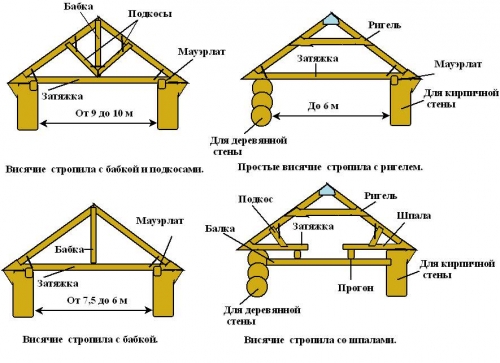

Der er gavlspærsystemer med hængende og lagdelte spær. Ideelt set indeholder designet en kombination af begge dele. Det er sædvanligt at installere hængende spær, hvis ydervæggene er placeret i en afstand, der er mindre end 10 m. Også mellem dem bør der ikke længere være vægge, der deler rummet i en boligbygning. Det hængende spærdesign skaber en sprængkraft, der overføres til væggene. Det vil vise sig at være reduceret, hvis du arrangerer et træ af træ eller metal og placerer det i bunden af spærene..

På samme tid danner spærene og stramningerne en stiv geometrisk figur – en trekant. Det er ikke i stand til at deformere under belastninger, der er i nogen retning. Stramningen bliver stærkere og mere kraftfuld, hvis den er placeret højere. Gulvbjælker fungerer som seler. Takket være deres anvendelse fungerer gavltagets hængende spærsystem som grundlag for arrangementet af loftsgulvet..

Skrå spær i deres design har en støttebjælke, som er placeret i midten. Det er ansvarligt for at overføre hele tagets vægt til en mellemliggende søjle eller midtervæg placeret mellem ydervæggene. Det anbefales at installere lagdelte spær, hvis ydervæggene er placeret i en afstand på mere end 10 m. Hvis der er søjler i stedet for indervægge, kan du skifte spærene af den lagdelte og hængende type.

DIY gavlspærsystem

Taget skal være stærkt for at kunne modstå forskellige belastninger – nedbør, vindstød, en persons vægt og selve tagdækningen, men samtidig skal det være let for ikke at udøve meget pres på husets vægge. En korrekt konstrueret gavltagspær fordeler belastningen jævnt på alle bærende vægge.

Beregning af et gavltag

Valget af hældning til et gavltag afhænger af det materiale, du vælger at installere på taget og de arkitektoniske krav:

Når du opfører et gavltag, skal du huske, at det skal skrå i en vinkel større end 5 grader. Det sker, at taghældningen når 90 °.
For områder med kraftig nedbør, og når tagdækningen ikke passer tæt, laves stejle skråninger. I denne situation skal vinklen være 35-40 °, så nedbør ikke hænger på taget. Men en sådan vinkel tillader ikke at bygge en stue på loftet. En ødelagt tagkonstruktion vil være vejen ud. Det vil have en lav øvre del, og der vil være en skarp hældning i bunden..
I områder med stærke vindstød er der arrangeret flade tage. Hvis der hersker konstant vind i området, skal du lave en hældning på 15-20 ° for beskyttelse af tagdækningen af høj kvalitet.
Det er bedst at vælge den midterste mulighed. Udstyr et gavltag, der ikke er for stejlt. Men heller ikke skråningen skal være særlig skånsom..
Når du vælger en stor tagvinkel, stiger dens vindmængde og følgelig prisen på gavltagspærre og drejebænk. En sådan hældning medfører trods alt en stigning i tagarealet og dermed mængden af nødvendigt materiale – bygning og tagdækning.

Når man køber materialer til konstruktion af et gavltag, er det nyttigt at beregne dets areal:

For korrekt at konstruere strukturen anbefales det at foretage en nøjagtig beregning af spærsystemet i et gavltag, herunder bestemmelse af spærets belastninger og egenskaber:

Mauerlat installationsmetoder

Konstruktionen af ethvert tag begynder med installationen af Mauerlat:

Hvis der blev brugt stammer eller bjælker til at opføre væggene, vil den øverste bjælke fungere som en mauerlat, som vist på billedet af gavltagspærsystemet.
Hvis du brugte mursten til at bygge væggene, murede du metalstængerne ind i murværket. De skal være gevindskårne for at fastgøre Mauerlat. Installer stænger hver 1-1,5 m. Vælg stænger med en diameter på mindst 10 mm. Læg vandtætning mellem murværket og Mauerlat.

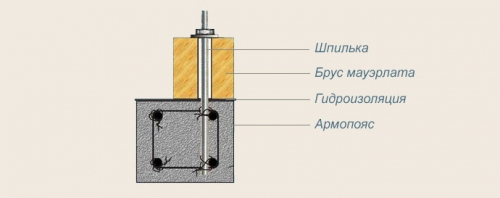

Til vægge af keramiske eller luftbetonblokke hældes beton ovenpå. Sørg for at gøre laget forstærket. Den skal have en højde på cirka 200-300 mm. Sørg for at fastgøre metalstænger til armeringen, der er gevindskåret.
Til Mauerlat skal du bruge en stang, der har et tværsnit på 15 x 15 cm. Det vil fungere som en slags fundament for spærsystemet.
Placer Mauerlat på den øverste kant af væggen. Afhængigt af dens design kan Mauerlat lægges langs yder- og inderkant. Placer den ikke tæt på kanten, ellers kan den blæse væk af vinden..
Mauerlat anbefales at placeres oven på vandtætningslaget. For at forbinde alle dele til en helhed skal du bruge bolte og metalstrimler..
For at undgå sagging skal du lave et gitter fra stativer, stivere og tværstænger. For at gøre dette skal du tage brædder 25×150 mm i størrelse. Vinklen mellem bøjlen og spærbenet skal være så lige som muligt.
Hvis du bruger et spærreben, der er for langt, skal du installere en anden støtte. Den skal hvile på sengene. Hvert element er forbundet med to tilstødende. Resultatet er en stabil struktur omkring hele tagets omkreds..

Fastgørelse af spærbenene

Den bedste version af gavltagspærsystemet er en kombination af skrå og hængende spær. Dette design giver dig mulighed for at oprette et pålideligt gavltag og reducere omkostningerne ved byggematerialer. Overvej følgende anbefalinger, når du arbejder:

Stivning af strukturen

Efter installation af gavltagspærsystemet skal du styrke det ved hjælp af nedenstående teknologi:

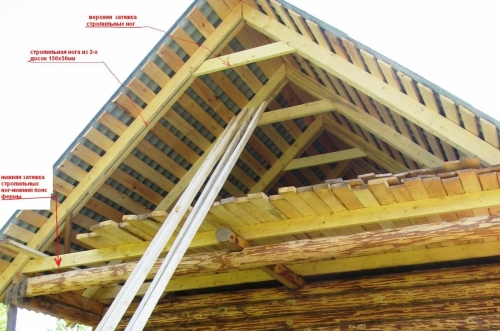

For små bygninger, som er saunaer, sommerhuse, udhuse og tage med det enkleste hængende spærsystem, forbindes hvert par spær fra bunden ved hjælp af en stramning og ovenfra ved hjælp af en tværstang.
For store bygninger, der er lette på samme tid, installeres et letvægts tag. Vægge skal tåle det.
Hvis huset er 6-8 m bredt, skal strukturen strammes. Installer i midten af understøtningen. Sådanne stativer kaldes hovedstamme. Placer dem ved hvert par spærben..
Hvis væggenes spændvidde når 10 meter, vil forstærkningsbjælker være nødvendige. Stiverne fungerer som ekstra støtte til spærbenene til stramning. De er fastgjort til hver spær – tættere på højderyggen eller i midten af spærbenet. Fastgør dem til den nedre ende af bundstykket og til hinanden, som vist i videoen om gavltagspærsystemet.
I situationer med lange tage bør gavlbjælkerne aflastes. Dette gøres ved at montere seler. Den øvre ende skal hvile mod hjørnet af pedimentet. Den nederste er fastgjort til den centrale gulvbjælke. Til fastgørelseselementer skal du bruge en stang, der har en stor sektion. På denne måde kan du forhindre dem i at knække i tilfælde af kraftige vindstød..
I et område domineret af vind skal spærene være modstandsdygtige over for sådanne påvirkninger. Styrk dem ved at installere diagonale bånd. Planker er sømmet fra bunden af den ene spær til midten af den næste.
For større stivhed, når du opretter de mest kritiske fastgørelseselementer, er det bedre ikke at bruge søm. Brug puder og metalbeslag til dette. Negle vil ikke kunne levere fastgørelse af høj kvalitet, da træet kan tørre ud efter et stykke tid.

Tagdækningssystem drejning

Den sidste fase af enheden i gavltagspærsystemet er oprettelsen af drejebænken. Det er på det, du vil lægge tagdækningen. Udfør arbejdet i følgende rækkefølge:

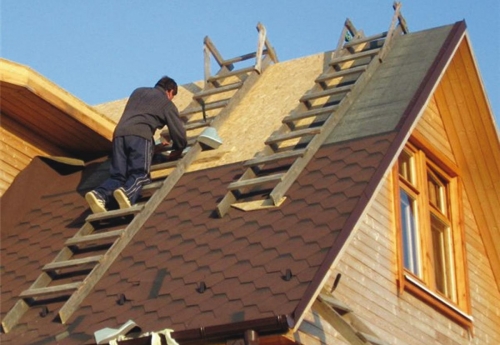

Når du har installeret og forstærket gavltagspærsystemet, kan du begynde at installere tagterrassen. Placer et varmeisoleringsmateriale, en dampspærre og et vandtæt lag mellem spærene. Når du anvender isolering i plader, skal du på forhånd beregne bjælkens stigning for at lægge den. Fastgør tagmaterialet i sidste fase.
