Gør-det-selv vandforsyning af et privat hus

Selv i de mest fjerntliggende landejendomme, for ikke at nævne moderne landejendomme, kan du øge komfortniveauet betydeligt ved blot at installere et VVS i et privat hus. Vi vil ikke forsikre dig om, at dette er en så enkel sag, især hvis huset allerede er blevet bygget og for længe siden, og ikke kun på planlægningsstadiet, men ikke desto mindre kan mange arbejder med installationen af et vandforsyningssystem udføres uafhængigt , uden at ty til hjælp fra specialister. Inden for rammerne af denne artikel vil vi prøve at fortælle dig, hvordan du lægger et vandforsyningssystem i et privat hus, mens vi kun vil berøre arbejdet inde i huset uden at tage hensyn til arrangementet af en vandforsyningskilde.

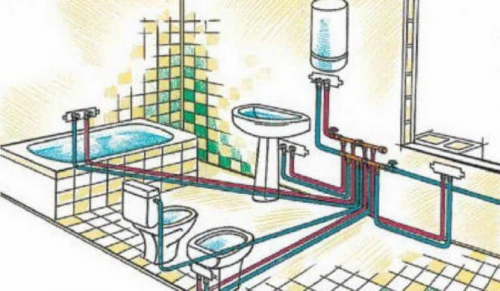

VVS -ordning i et privat hus

Forsøm ikke et så vigtigt punkt som at udarbejde et vandforsyningsdiagram. Undskyld ikke for dig selv: alt hvad jeg skal gøre er at bringe dem ind i køkkenet og badeværelset. Umiddelbart, så snart du besluttede at lave et VVS i et privat hus, tegne et diagram over dets lægning rundt om huset under hensyntagen til alle elementerne: vandforbrugere, opsamlere, en kedel, filtre og en pumpe. Angiv placeringen af alle elementer og stien til lægning af rør rundt om huset. Det tilrådes at anvende afstande på diagrammet. Dette vil i høj grad lette opgaven med at beregne antallet af rør til vandforsyningen..

Rørlægningsskemaet kan udføres på to måder:

Seriel forbindelse kun egnet til et lille landsted med et lille antal vandforbrugere, hvor der bor 1-2 personer. For fuldgyldige landejendomme og hytter med permanent bopæl vil et sådant system ikke fungere. Det består af følgende: vand går gennem hovedledningen i hele huset, en tee med en gren i sin retning er placeret nær hver vandforbruger. Det viser sig, at hvis du bruger flere forbrugere på samme tid, vil der i det fjerneste af dem være et meget lavt tryk, som ikke er i stand til at tilfredsstille behovene.

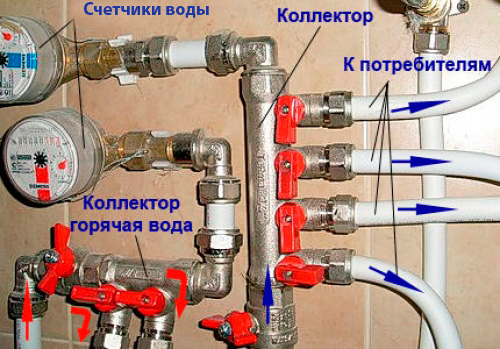

Samlerforbindelse består i at omdirigere individuelle rør fra en fælles opsamler til hver forbruger separat. Dette sikrer næsten det samme tryk på alle punkter i huset. Selvfølgelig vil nogle tryktab stadig være forbundet med afstanden fra pumpestationen, men disse tab er meget mindre end ved en seriel forbindelse..

Valget af et solfangersystem til ledninger øger omkostningerne ved VVS i et privat hus betydeligt. Grundlæggende på grund af det større antal rør. Men det er det værd. Ydermere vil vi overveje præcist solfangersystemet.

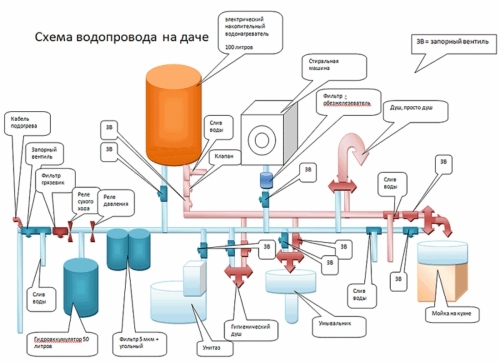

Nogen privat hus vandforsyningsordning består af følgende elementer:

Andre yderligere elementer kan være til stede i vandforsyningssystemet, men det typiske diagram og tilslutningssekvens forbliver uændret..

Installation af et vandforsyningssystem i et privat hus

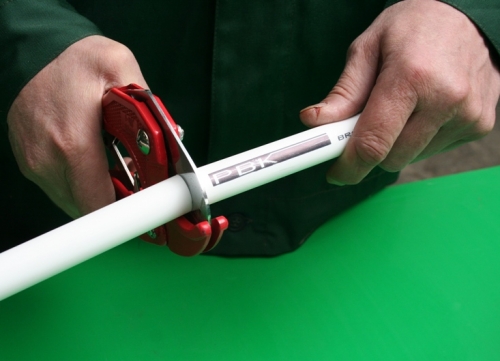

I værker relateret til lægning af et vandforsyningssystem i et privat hus er det mest støvede og vanskelige at lave huller i vægge eller gulv til rørledningen. For resten vil skæring og tilslutning af rør, tilslutning til forbrugere, tilslutning til en manifold, installation af en pumpestation og tilslutning af filtersystemer, selvom det vil tage meget tid, ikke kræve meget fysisk indsats. Så VVS et privat hus med dine egne hænder er en ganske gennemførlig opgave, selv for en nybegynder. Det vigtigste er, at lysten er urokkelig, så er alt på skulderen.

Valg af materiale til rør

Det første trin er at beslutte, hvilken slags rør vi vil bruge..

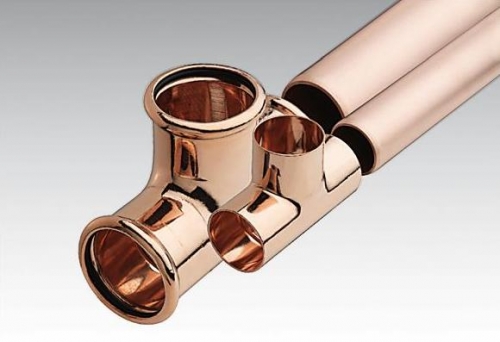

Kobberrør den bedste og dyreste. De er ikke modtagelige for korrosion, de er ikke bange for ultraviolet stråling, de er ligeglade med mikroorganismer, de bemærker ikke højt tryk, de reagerer ikke på ændringer i omgivelsestemperaturer, de er ikke bange for skadelige urenheder i vandet, og derudover afgiver de øjeblikkeligt varme. Generelt er en drøm ikke et rør. En ulempe er prisen.

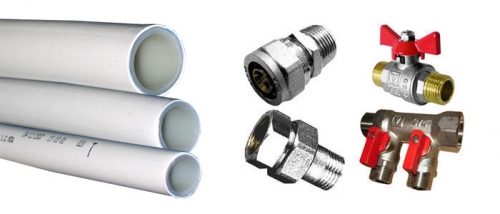

Forstærkede plastrør er aluminiumsrør beskyttet på begge sider (indvendigt og udvendigt) med et polyethylenlag. Den glatte overflade af polyethylen forhindrer aflejringer i at samle sig og forhindrer udvikling af rust. Det ydre lag beskytter mod virkningerne af ultraviolet stråling og kondens. Væsentlige ulemper ved sådanne rør er: frygt for høje temperaturer over 95 ° C (deformerede), følsomme over for vandfrysning, rør med beslag kan ikke bøjes.

Stålrør – den gode gamle version. De er holdbare, stærke, men samtidig er de bange for rust. Det er også vigtigt, at det ved installation er nødvendigt enten at skære et gevind på hvert rørelement til tilslutning eller at svejse rør, hvilket er en meget besværlig proces..

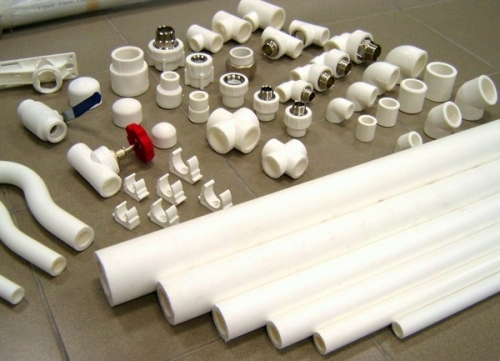

Polypropylenrør for nylig har de været meget populære, når de udførte et vandforsyningssystem i et privat hus. Dette skyldes, at de har fremragende ydeevneegenskaber, ikke egner sig til oxidation, er holdbare (op til 50 år), er relativt lette at installere, og forbindelserne kræver ikke hyppig kontrol, hvilket gør det muligt at rørene skjult under gips. Af manglerne kan kun en skelnes – behovet for en særlig elektrisk svejsemaskine til at forbinde rør sammen..

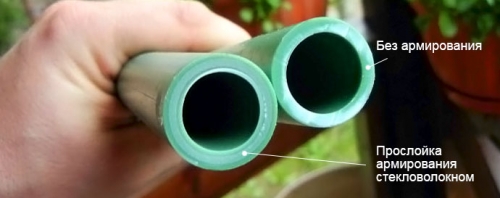

Vigtig! Hvis du vælger polypropylenrør, skal du være opmærksom på: For varmt vandforsyning kræves forstærkede rør (glasfiber, aluminium eller andet materiale).

I betragtning af antallet af rør, der kræves til lægning af et solfangersystem, afhænger prisen for et vandforsyningssystem i et privat hus stort set af materialet i disse rør. Så fokuser på pris / kvalitetsforholdet, når du vælger, og glem ikke dit budget..

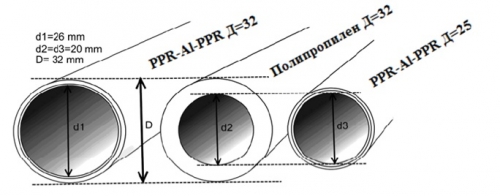

Valg af diameteren på de interne vandforsyningsrør

Den korrekte diameter er lige så vigtig som rørmaterialet. Dette skyldes, at for lille en rørdiameter kan føre til turbulisering af strømmen, hvilket betyder, at vandet i rørene vil bevæge sig med støj og efterlade en masse kalkaflejringer på væggene. Den maksimale hastighed for vandfremføring i rørledningen er 2 m / s, baseret på dette, og du skal vælge rørets diameter.

Rørens diameter afhænger også fra rørledningens længde:

Til en rørledning, der er mindre end 30 m lang, er rør med en diameter på 25 mm egnede.
For rørledninger længere end 30 m er det bedre at bruge rør med en diameter på 32 mm..
Ved korte rørledninger, der er mindre end 10 m lange, kan der bruges rør med en diameter på 20 mm.

Den korrekte indretning af et vandforsyningssystem i et privat hus afhænger stort set af den korrekt valgte diameter af samlerøret, så det sikrer fuld brug af flere forbrugere på én gang. For at bestemme det er det nødvendigt at udføre enkle beregninger: for eksempel passerer en hane med vand 5 – 6 l / min gennem sig selv, vi beregner, hvor mange og hvilke forbrugere vi kan tænde for på samme tid i hele huset.

Røret med en diameter på 25 mm (1 inch) strømmer igennem det 30 l / min.
32 mm (1,25 in) rørstrømninger 50 l / min.
38 mm (1,5 in) rør – flyder 75 l / min.

Hvis familien er stor, bor mange mennesker i huset på samme tid, og der er få vandhaner, ganske ofte vil der være situationer, hvor de samtidig vil bruge vasken i køkkenet, badeværelset og toilettet og vasken maskine. Forbruget af disse enheder pr. Minut skal opsummeres – solfangeren af diameteren afhænger af dette..

Hvis familien er lille, og der er mange vandforbrugere rundt i huset, så bliver beregningen foretaget anderledes. Det er nødvendigt at beregne vandforbruget ved udtrækspunkterne og reducere det med 25 – 40%. Dette vil være en omtrentlig familieudgift..

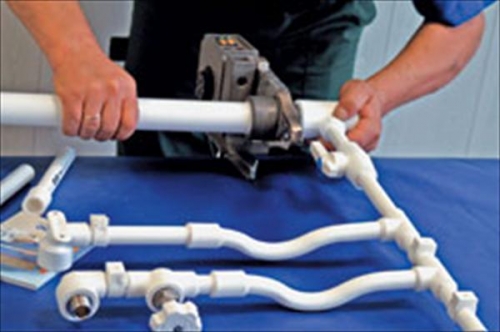

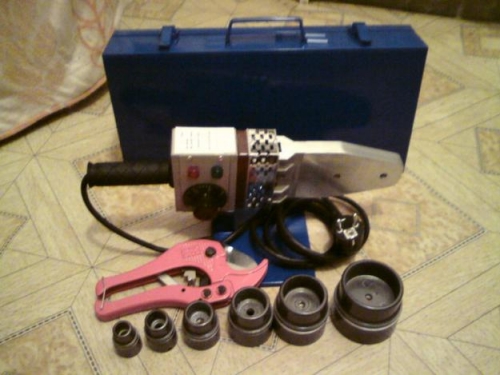

Svejsning af polypropylenrør

Overvej forbindelsen af rør til hinanden ved hjælp af eksemplet på polypropylenrør.

Til koldt vand bruger vi rør med en diameter på 25 mm, vægtykkelse 2,8 mm.

Til varmt vand bruger vi forstærkede rør med en diameter på 25 mm, vægtykkelse 3,2 mm.

Svejseteknologi til polypropylenrør:

Som et resultat heraf bør du få en jævn og smuk vinkelret forbindelse. Hvis du ikke er tilfreds med resultatet, skal du afskære sektionen med forbindelsen og gentage proceduren helt fra begyndelsen..

Lad nysvejsede rør køle lidt af inden brug..

VVS i et privat hus

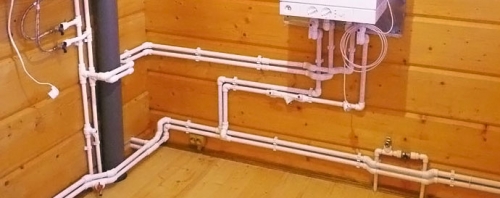

Når rørene er forbundet, kan du begynde at lægge rør inde i huset. Vi anbefaler at starte med en vandforbruger.

Til at begynde med tilslutter vi røret til forbrugeren ved hjælp af en adapter til en gevindforbindelse, vi installerer en kugleventil mellem adapteren og haneslangen, som er nødvendig for at lukke for vandet, hvis der pludselig er behov for reparationer, så lægger vi det mod samleren. Der er et par enkle regler at følge:

Det tilrådes, at rørene ikke passerer gennem bygningskonstruktioner (vægge og skillevægge). Men hvis dette ikke er muligt, skal røret i væggen lægges i et specielt glas.
For at gøre rørene lette at reparere er det fornuftigt at placere dem i en afstand på 20 – 25 mm fra væggen.
Når du installerer afløbshaner, skal du lave en lille hældning mod vandhanen.
Ved omgåelse af det ydre hjørne er røret placeret i en afstand af 15 mm, det indre hjørne – 30 – 40 mm.
Rørene er fastgjort til væggene med specielle clips. Sørg for at fastgøre i hvert hjørnesamling, på et lige snit placerer vi clips i en afstand på 1,5 – 2 m.
For at forbinde polypropylenrør i en vinkel, inklusive 90 °, bruges specielle HDPE -fittings, tees med samme og overgangsdiametre.
Jo færre bøjninger og hjørner i linjen, desto mindre tabes trykket.

Ved tilslutning af et rør til en manifold skal der installeres afspærringsventiler for at kunne afbryde forbrugeren fra systemet, herunder med henblik på reparation.

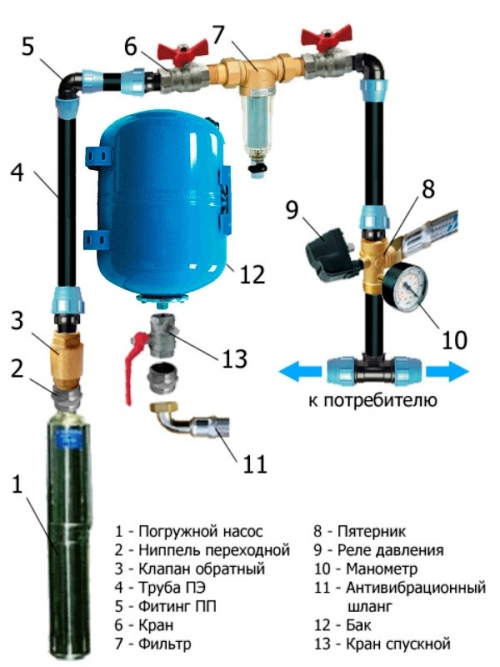

Tilslutning af pumpestationen til den interne vandforsyning

Tilslutningen af et privat hus til vandforsyningssystemet udføres gennem en pumpestation, der pumper vand fra en kilde: en brønd eller en brønd.

Pumpestationen er bedst placeret i et hus, kælder, kælder eller opvarmet teknisk rum. Dette vil beskytte det mod frysning og gøre det muligt at bruge vandforsyningen selv i alvorlig frost..

Et rør kommer fra vandindtagskilden til pumpestationen, som ender med en messingarmatur med en adapter til en diameter på 32 mm.

Vi forbinder en tee med en afløbsventil til denne armatur for at kunne slukke for vandforsyningen til reparation af vandforsyningssystemet. Derefter tilslutter vi kontraventilen, så vandet ikke kommer tilbage. Hvis du har brug for at rotere røret for at rette det mod stationen, bruger vi en 90 ° vinkel.

Ydermere vil vi forbinde alle de nødvendige elementer ved hjælp af en hurtig forbindelse “amerikansk”:

Vi tilslutter kugleventilen for at slukke / tænde for vandforsyningen.
Dernæst et groft netfilter.
Den færdige pumpestation skal have en trykafbryder og en spjældtank. Men hvis din pumpe er i vandindtaget (godt, godt), og resten af udstyret er i huset, så tilslutter vi en trykafbryder oven på røret og en spjældtank eller hydraulisk akkumulator nedenfor.
Sensor, der beskytter pumpen mod “tørløb”.
Vi forbinder et fint filter til den resterende forbindelse.
Dernæst kommer overgangen til et rør med en diameter på 25 mm.

Inden yderligere arbejde kontrolleres forbindelsens anvendelighed: start pumpen – pumpes den eller ej. Hvis ikke, var der noget forkert forbundet et eller andet sted, eller akkumulatoren pumpes over.

Hvad er en hydraulisk akkumulator, og hvorfor er den nødvendig

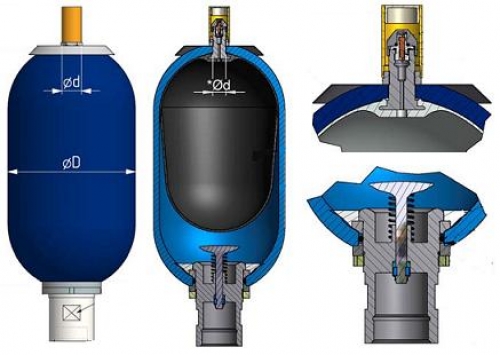

Akkumulatoren er en forseglet tank opdelt i to sektioner. Den ene indeholder vand, den anden indeholder luft under tryk. Denne enhed er nødvendig for at sikre et stabilt tryk i vandforsyningssystemet og tænde og slukke pumpen, når det er nødvendigt..

For eksempel er akkumulatoren fuldstændig fyldt med vand, trykket i systemet er 3 bar. Når nogen åbner en hane i huset, bruger vand, forlader det akkumulatoren, trykket falder, relæet udløses, og pumpen starter. Vand pumpes igen, trykket bliver 3 bar.

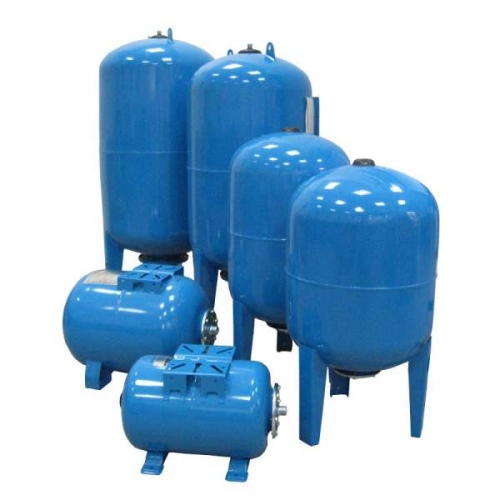

Tankens volumen er forskellig: fra 25 liter til 500 liter vælges den afhængigt af familiens behov.

Installation af et vandforsyningssystem i et privat hus indebærer ikke nødvendigvis en hydraulisk akkumulator. Du kan bruge en stor lagertank og installere den på husets højeste etage. Vand vil blive leveret til forbrugerne under pres genereret af dens vægt. Men et sådant system er ikke nok til, at en vaskemaskine fungerer..

Vandbehandling og vandbehandling

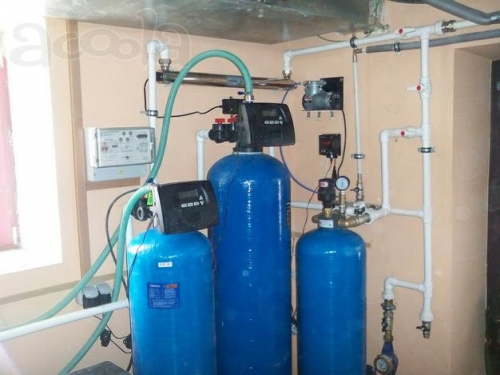

Det er bydende nødvendigt at kontrollere vandet fra kilden i laboratoriet for urenheder og opløselige salte. Afhængigt af resultaterne vælges forskellige filtersystemer og vandbehandlingsenheder, jernfjernere osv..

Umiddelbart efter akkumulatoren skal vand trænge ind i vandbehandlingssystemet. Det er nødvendigt at lokalisere disse enheder i en afstand på 0,5 – 1 m fra akkumulatoren.

Installation af solfangere og kedel

Efter filtreringssystemerne skal vandet adskilles i to vandløb: den ene – i opsamleren med koldt vand, den anden – vil gå i vandvarmeren.

Foran opsamleren med koldt vand skal vi installere afspærringsventiler og en afløbsventil. På hvert rør i manifolden også. Antallet af rør afhænger af antallet af vandforbrugere i huset.

VVS i et privat hus ville være ufuldstændigt uden levering af varmt vand.

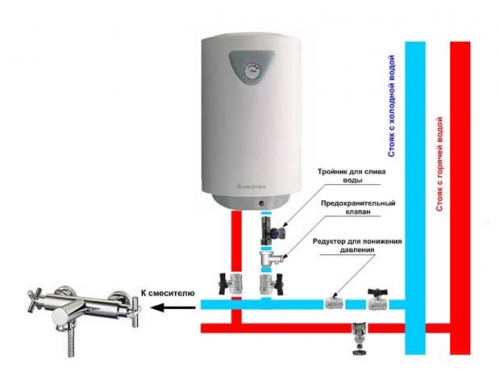

På røret, der fører til vandvarmeren, installerer vi en sikkerhedsventil, en ekspansionsbeholder og en kugledrænningsventil umiddelbart under kedlen.

Ved udløbet af varmt vand og en vandvarmer installerer vi også en kugleventil. Derefter forbinder vi røret til en opsamler med varmt vand, hvorfra vi spreder rør i hele huset.

På dette kan installationen af et vandforsyningssystem i et privat hus med egne hænder betragtes som fuldført. Glem ikke først at kontrollere systemets ydeevne og manglen på lækager i alle dele af vandforsyningen. Hvis resultaterne er positive, kan du roligt bruge.
