Installation af en skorsten fra sandwichrør

Skorstenen er en vigtig komponent og en integreret del af kedelanlægget, pejs og komfurudstyr, der kører på enhver form for brændstof. Blandt det store udvalg af materialer til organisering af fjernelse af forbrændingsprodukter betragtes modulære produkter, de såkaldte sandwichrør, især efterspurgte. Artiklen vil fokusere på, hvordan man korrekt samler en skorsten fra sandwichrør..

Indhold:

Årsager til populariteten af ​​skorstens sandwichrør

  • Effektivitet ved installation. Ved hjælp af yderligere elementer kan du samle en kanal af enhver kompleksitet.
  • Brandsikkerhed. Takket være en særlig enhed opvarmes kanalens ydre hus til en minimumstemperatur.

  • Overlegen ydeevne gennem aerodynamik og intelligent design for at forhindre kondens.
  • Sandwichrørkanal er velegnet til næsten ethvert varmeudstyr.
  • Den lave vægt af hele strukturen eliminerer behovet for en grundlæggende base.
  • Arbejdet kan udføres på egen hånd, hvilket sparer på tjenester fra specialister. Færdiglavede sektioner eliminerer fejl og fejlberegninger.
  • Æstetisk udseende. Kanalen kan vælges i rustfrit stål og males i overensstemmelse med RAL -kataloget.
  • Ret lang levetid. De anvendte materialer og den korrekte installation af hvert element i systemet er ansvarlige for denne parameter..

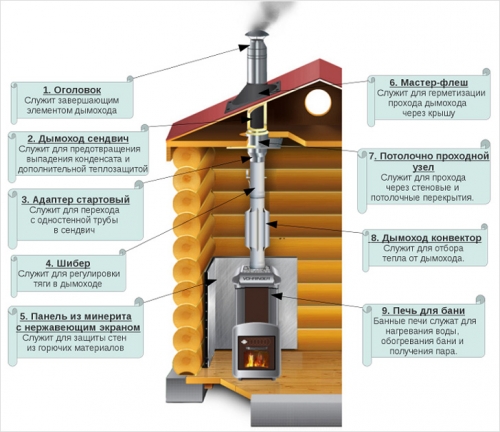

Skorstenenhed lavet af sandwichrør

  • Et sådant system består af to rør med forskellige tværsnit. Mellem dem er der et varmeisolerende lag, oftere af basaltuld, som sikrer hurtig opvarmning af skorstenen, hvilket igen undgår dannelse af kondens.

  • Ved hjælp af færdige sektioner er det muligt at samle kanalen uden betydelige lønomkostninger. Takket være det omhyggeligt udviklede design af forbindelserne mellem de enkelte elementer er styrken og gastætheden i hele systemet garanteret.
  • Man bør dog ikke forveksle begreber som brandsikkerhed og brandmodstand for det præsenterede modulprodukt. I den forbindelse er det nødvendigt at træffe yderligere foranstaltninger – følg nøje instruktionerne ved hvert kit, og overhold alle brandsikkerhedsregler og -forskrifter.

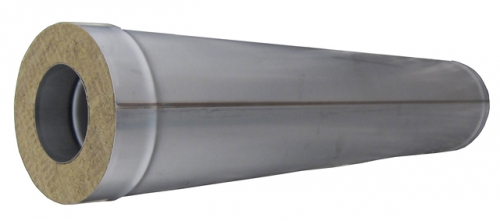

Sandwichrør

Hvert element i røggassystemet består af 3 lag:

  • til fremstilling af rørets indre krop bruges som regel plader af rustfrit stål med en absolut stram svejsesøm;

  • basaltuld bruges som varmeisolerende pude, sjældnere polyurethanskum. Lagtykkelsen er 30-80 mm, fyldningstætheden er mindst 120 kg / m3. Materialerne modstår perfekt skorstenens arbejdstemperatur og når nogle gange 700 grader;
  • det ydre rør er lavet af AISI 430 stål, kobber eller messinglegeringer. Forbindelsen foretages ved lasersvejsning. Denne metode krænker ikke kabinettets galvaniske lag..

Det komplette sæt af skorstenen, ud over lige kanaler, indeholder te-adaptere, en enhed til dræning af kondensvand og fastgørelseselementer. For nem montering kan du desuden købe drejelige moduler samt knudepunkter til passage gennem loftet og taget.

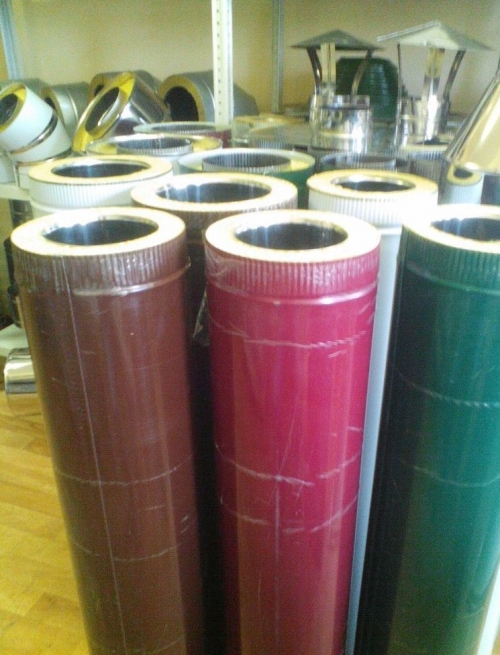

Produkter fra forskellige producenter har fælles designfunktioner. Forskellene ligger i de anvendte materialer, tykkelsen af ​​det isolerende lag og temperaturforholdene i funktionsdygtig stand. Der er også kanaler på markedet, malet med pulvermaling i næsten enhver farve..

Forberedende arbejde og beregninger af skorstenssystemet

Inden montering af skorstenen fra sandwichrørene, skal varmeudstyret kontrolleres for brugbarhed og driftsklarhed. Efter installationen af ​​røggaskanalen kan enheden ikke flyttes fra sin plads, eller dens position kan rettes. Enheden skal være solidt fastgjort og stabil. Hvis der er en gammel skorsten, demonteres den. Udløbet ved varmeren rengøres grundigt for sod og sod.

Beregningen af ​​vigtige parametre ved indretning af en skorstenskanal bør udføres af specialister. Mange husejere nægter at involvere dem og forsøger at løse alle problemer på egen hånd. For dem, der står over for en sådan opgave for første gang, vil følgende anbefalinger hjælpe:

  • diameteren på sandwichrøret til skorstenen vælges i overensstemmelse med varmeudstyrets udløb. Denne indikator er normalt angivet i betjeningsvejledningen til enheden;
  • kanalens længde tages mindst 5-6 m. Desuden udføres beregningen fra risten eller brænderen til den øverste del af røret;

  • det er muligt at reducere modstanden i udløbet af forbrændingsprodukter ved at bruge det mindste antal omdrejninger. Den optimale knævinkel er 45 grader. Et vandret placeret rør må ikke være mere end 1 m langt før næste fastgørelse.

På baggrund af disse anbefalinger udarbejdes et diagram over hele skorstenssystemet. Nu kan du roligt gå til en specialbutik. For spændingsøgende er der en direkte vej til markedet.

Nuancer af valg

Selvfølgelig er producentens mærke vigtigt. Ingen er imidlertid immun mod forfalskning. Det er svært for en simpel lægmand at forstå alle valgets finurligheder. Derfor er et par råd, afskedsord ikke overflødige..

  • Når du er på vej til butikken, skal du tage et lille stykke magnet indpakket i et tørklæde eller en tynd klud. Hvis konsulenten hævder, at det er et kvalitetsprodukt i rustfrit stål, skal du vedhæfte en magnet. Den mindste tiltrækning vil blive en kendsgerning for dig for den modsatte mening. Stoffet er nødvendigt her for at forhindre ridser af skinnende metal og derved undgå konflikter med sælgeren..
  • Tykkelsen af ​​rørvæggene fortjener opmærksomhed. Denne parameter skal være mindst 0,5 mm. Jo tykkere stål, jo mere pålidelig og holdbar bliver selve strukturen..
  • Kontroller alle sektioner for chips, buler og andre deformationer eller skader. Formen på hvert element i systemet skal være jævn, og svejsningerne skal være uden afbrydelse..
  • Det anbefales at samle flere strukturelle elementer direkte i butikken. Forbindelsen skal være stærk, ingen huller er tilladt, fri bevægelighed for dele.

Uden tvivl vil jeg gerne spare penge på købet. Men skorstenssystemet er ikke tilfældet. Kvalitet kommer først, ikke omkostninger.

DIY skorstensinstallation fra sandwichrør

For korrekt, sikker og holdbar drift af dobbeltvæggede skorstene overholdes følgende regler:

  • kanalens samlede længde skal være mindst 5 m. Denne højde giver den nødvendige trækkraft;
  • røret skal være 0,5 m højere end det flade tag. Denne parameter observeres, når det stiger over højderyggen med skråt tag, hvis kanaludgangspunktet fra det er 1,5 m;

  • når skorstenen har en højde på 1,5 meter eller mere, uden mulighed for pålidelig fastgørelse, bruges strækklemmer eller en støttemast er rejst;
  • materialer med en arbejdstemperatur på mindst 1000 grader bruges til at forsegle fugesømmene;
  • områder af rørforbindelse med tees, bøjninger og andre elementer i skorstenssystemet styrkes med klemmer;
  • hver 2 m af kanallængden forstærkes med specielle vægbeslag. Til tee er der monteret en konsol eller støtteplatform. vægge, bjælker, lofter og andre konstruktionselementer fremstillet af brændbare materialer ved kontaktpunkterne med det dobbeltvæggede rørisolat eller -indrykning;
  • der skal være en sektion fra varmeenheden uden isolering;
  • det meste af systemet skal placeres indendørs. Således falder temperaturforskellen, hvilket betyder, at opvarmning vil være mest effektiv;
  • toppen af ​​skorstenen er beskyttet med en hætte, en afbøjning.

DIY skorsten sandwich sandwich rør video

Under drift er det forbudt:

  • brug skorstensafsnit til tørring af tøj, sko, koste og andre husholdningsartikler;
  • anbring kanalen i nærheden af ​​brandfarlige materialer;
  • byggeaffald, genstande med maling og lakbelægning osv. som brændstof.
  • installere galvaniserede produkter i stuer og rum med en høj luftfugtighed;
  • installere skorstene i rustfrit stål til kulfyrede enheder.

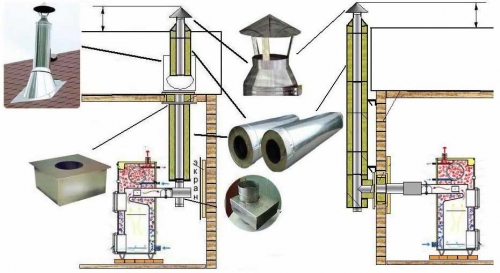

Sådan monteres en sandwichrørskorsten inde i huset

Der er ingen særlig vanskelighed ved at installere systemet, her er det vigtigt at observere sekvensen af ​​tilslutning af hvert afsnit.

  • Processen begynder med installation af en muffe på skorstenens åbning af varmeenheden..

  • Et tee eller et vandret rørsegment er fastgjort til det. Her vælges modulet afhængigt af det tidligere udarbejdede systemdiagram. Den nederste del af tee er lukket med en prop, som fjernes efter en vis periode for at fjerne sod.

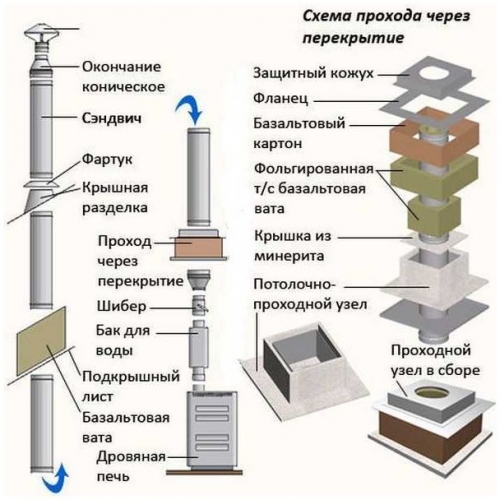

  • Der laves et hul i loftet til passage af et lodret rør. På dette tidspunkt installeres et adapterrør. Et lige rør føres fra siden af ​​loftet eller fra gaden ind i den forberedte åbning.
  • Den resterende afstand mellem kanalen og loftet er isoleret med brandsikre materialer. Først derefter kan du gå videre til næste trin i installationen. Det skal bemærkes, at dokning af moduler på stederne for deres passage gennem loftet er forbudt..
  • Senere kan dette område pudses og males over eller andet arbejde for at maskere det grimme udseende.

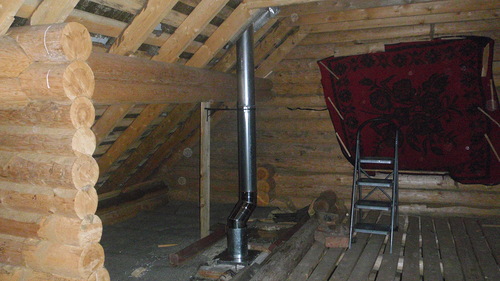

  • Yderligere arbejde udføres på loftet og taget. Skorstene sænkes ovenfra og forankres med de nederste moduler. Denne montageprocedure giver beskyttelse mod kondensatindtrængning i kanalen..

  • Hvis taget er fladt, kan du bruge et simpelt ark af galvaniseret metal, skåret i form af en firkant. Det snor sig under dækslet for at forhindre fugtlækage under regn eller smeltende sne. Kanterne behandles med forseglede materialer.

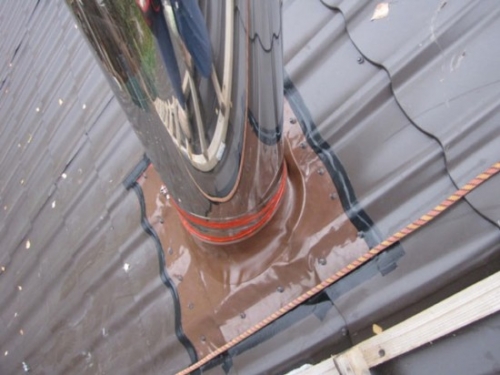

  • For skrå strukturer kan du købe en særlig gennemgangsenhed-et dekalfrit tag. Dette element er lavet af plast i en bestemt hældningsvinkel. Nogle produkter er fremstillet af elastiske materialer, hvilket gør dem alsidige. Plastitet tillader installation på tage med enhver hældning.
  • Den ydre del af røret er kronet med et hoved eller den såkaldte paraply. Dette elements rolle er at yde beskyttelse mod indtrængen af ​​små snavs, sne, haglis i røret og tillader heller ikke fugle at tage et “varmt sted” for at arrangere en rede.

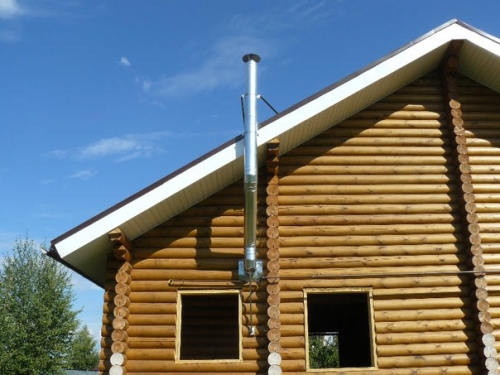

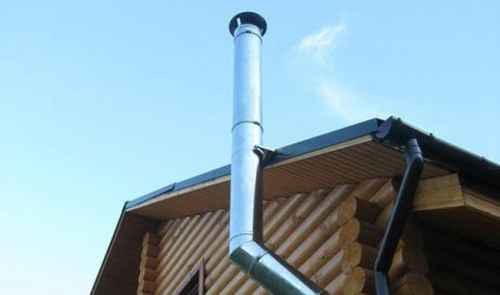

Installation af en skorsten fra et sandwichrør uden for huset

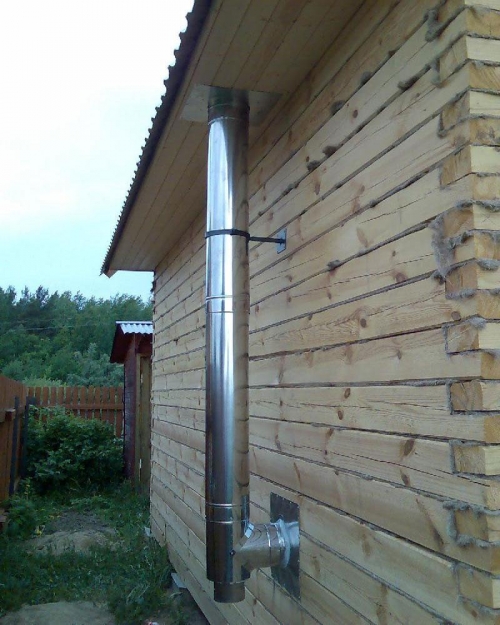

  • Modtagelse er relevant for installation af en skorsten fra et sandwichrør gennem væggen. Dette design giver dig mulighed for at spare det indre rum i rummet. Desuden er det i nogle tilfælde umuligt at lave huller i gulvoverlapningen eller i selve taget på grund af deres strukturelle træk..

  • At starte arbejdet ligner at installere en kanal inde i et hus. En vandret rørsektion er fastgjort til startkoblingen, eller om nødvendigt bruges en albue med en anden rotationsvinkel.
  • Der laves et teknisk hul i væggen ved skorstenens udgangssted. Det næste afsnit af systemet føres igennem det. Frirummet i dette område er også fyldt med varmeisolerende materiale.
  • På gaden skulle enden af ​​røret ende med en tee med en blindprop i bunden. For pålidelighed er en supportkonsol installeret under dette element..
  • Før du starter den lodrette samling af kanalen på væggene, er det nødvendigt at installere beslagene med et trin på 1,5-2 m. Installationsmetoden samt valget af fastgørelseselementer afhænger helt af det materiale, hvorfra huset er bygget eller beklædningstypen.
  • Til arbejde i højden skal du bruge en stige og måske endda en kran. Efterhånden som strukturen vokser, skal du ikke glemme at tage særlige ringe på, der fungerer som en del af beslaget.
  • Skorstensmørbrødet ender med et hoved (paraply). Hvis segmentet stiger over taget mere end 1,5 m, anbefales det at installere en strækning for at styrke og stabilisere strukturen.

I princippet giver arbejdet ikke særlige vanskeligheder. Det er vigtigt at følge samlingssekvensen. Yderligere værktøjer er kun nødvendige for at lave tekniske huller til passage af rør. Alle trin udføres frit i ét. En partner kan være nødvendig for at fremskynde processen, når kanalen installeres på forskellige niveauer.
