Konstruktion af et mansardtag med egne hænder

I et forsøg på effektivt at bruge hele det tilgængelige område af et landsted, udstyrer mange ejere et loftsrum. Ved at gøre dette skal du være forberedt på arrangementet af taget på en bestemt måde. I kernen er loftet et ombygget loft og kræver visse designløsninger og nogle ændringer i varmeisolering og tagdækning. Generelt er konstruktionen af et mansardtag på et landsted ikke meget forskellig fra konstruktionen af andre typer tage. Men på grund af loftets tagets operationelle egenskaber og de krav, der stilles til det, er det nødvendigt at have viden og forståelse for de særlige forhold ved at arrangere denne type tag.

Typer mansardtag

Som ethvert byggearbejde begynder konstruktionen af et lofts tag med designfasen og udvælgelsen af det mest passende lofts tag til strukturen, dens type og type. Til loftet bruges enkeltstående eller almindelige og ødelagte gavltage. Desuden påvirker de anvendte materialer og selve tagets designfunktioner tagets udseende..

Afhængigt af de strukturelle træk ved selve bygningen bruges flere standard tagløsninger under opførelsen af loftet.. Mansardtag: foto og beskrivelse

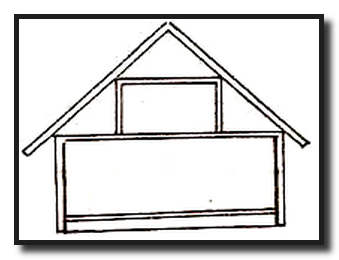

Gavl tag for en etage loft. Denne mulighed er et konventionelt gavltag, under hvilket loftet er arrangeret. Under design og konstruktion er der ingen store vanskeligheder på grund af beregningernes enkelhed og lette arbejdet med konstruktionen af fagverkskonstruktionen. Den største ulempe ved denne tagkonstruktion er det lille indre loftsrum med temmelig lave lofter..

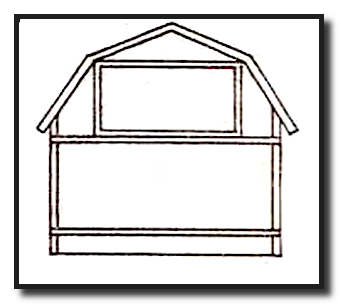

Skråt gavltag for en etage loft. I modsætning til det sædvanlige gavltag til loftet bruger den ødelagte struktur 4 skråplan placeret i forskellige vinkler. Denne type tagkonstruktion er noget vanskeligere at designe og bygge, men dens ubestridelige fordel er dens indre størrelse..

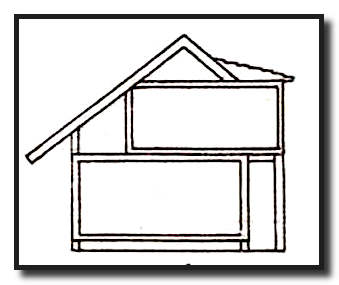

Enkelt niveau mansardtag med påhængsmotorer. Konstruktionen af denne type tag er mere kompleks i sammenligning med de tidligere. Men et rummeligt værelse og fuldgyldige lodrette vinduer kompenserer for ulemperne i kompleksiteten af design og konstruktion. Designelementet på et loftsrum med et sådant tag er dets forskydning og forlængelse ud over en af husets sider, og taget ligner mere en skråstreg.

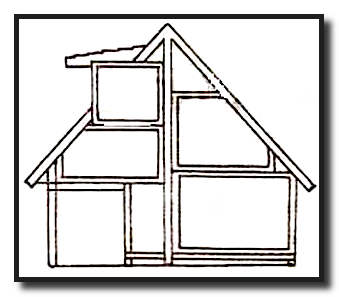

To-etagers mansardtag med en blandet type støtte. Tag af denne type er de sværeste at designe og bygge. Sådanne tage er designet i forbindelse med huset som helhed på grund af placeringen af værelser på flere niveauer..

Mansard tag enhed

Forskellige ovenlysprojekter er ikke meget forskellige i design fra konventionelle skråtag. Selvfølgelig er der visse designfunktioner, men generelt er de det samme som gavl eller enkelt hældning og består af følgende hovedelementer:

• Tag. Den ydre del af taget, der fungerer som en beskyttelse mod forskellige vejrforhold.

• Drejning. Oftest træplader, som taget er fastgjort til, samt isoleringsmaterialer.

• Ridge løb. Den øverste del af hele spærkonstruktionen.

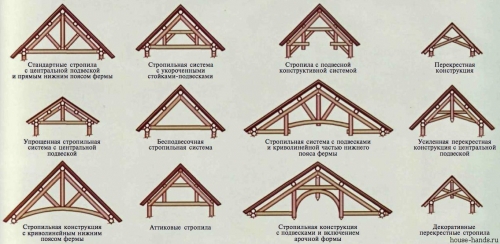

• Spær. Disse er afstivere af hele tagkonstruktionen, de kan være lagdelt og hængende. Til taget på loftet bruges lagdelte spær..

• Mauerlat. Dette strukturelle element består af bjælker lagt langs omkredsen af ydervæggene og forbundet til væggene ved hjælp af specielle fastgørelseselementer. Hele spærkonstruktionen er fastgjort til Mauerlat.

• Diagonale bånd. For at sikre pålideligheden og styrken af hele spærkonstruktionen er spærene forbundet med de langsgående bjælker og lodrette stolper ved hjælp af diagonale bånd eller affasninger.

• Interne understøtninger. For at give taget stabilitet understøttes spærene og / eller kambjælken med lodrette bjælker.

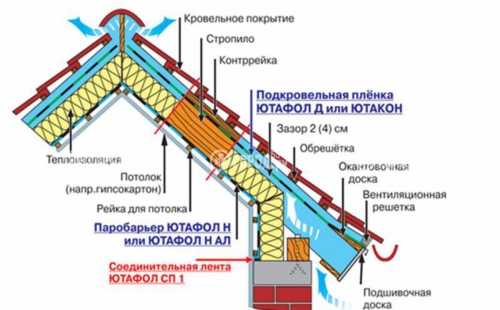

• Isolerende lag. På grund af det faktum, at taget på loftet og de indre lokaler praktisk talt er en helhed, for at opretholde temperatur- og fugtighedsregimet, lægges en flerlags isolerende kage mellem taget og rummets vægge. Isolering består af vand- og dampspærre, lyd- og støjisolering samt et tykt lag varmeisolering. Derudover er korrekt isolering af loftet også vigtig for bevarelsen af selve taget..

Mansard tagkonstruktionsteknologi

Når man designer og opfører et mansardtag, begår mange bygherrer og designere enten ubevidst eller gør deres arbejde på en eller anden måde alvorlige fejl i isolering, ventilation og spærkonstruktioner. Resultatet er et mansardtag, der bogstaveligt talt efter et par sæsoner bliver ubrugeligt, svamp, skimmelsvamp dukker op, og taget begynder at lække eller falder helt sammen. Dette sker på grund af en krænkelse af teknologien til konstruktion af et mansardtag.

På grund af det faktum, at taget på loftet maksimalt tiltrækkes til væggene i det indre rum, og det er ret vanskeligt at opnå fremragende varmeoverførselshastigheder i dette tilfælde, skal hele strukturen på loftetagen have fremragende varmeisolering, ventilation og en korrekt opført spærkonstruktion ved hjælp af træ behandlet med brandhæmmere.

For at taget på loftet skal være pålideligt og holdbart, skal du vide følgende:

spærets tykkelse skal være mere end 250 mm. Til sådanne spær kan du bruge limede bjælker;
bruge materialer som varmeisolering, der ikke mister deres egenskaber i tilfælde af en stigning i luftfugtigheden. For eksempel ekstruderet ekspanderet polystyren eller ekspanderet glas;

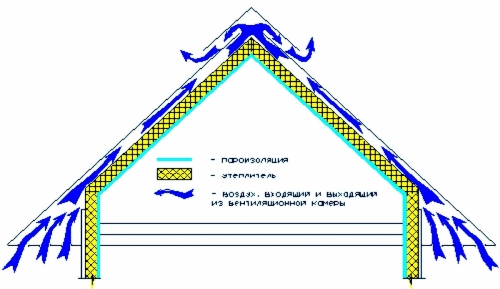

mellem taget og laget af varmeisolering laver vi fuldgyldig ventilation med ventilationsåbninger og emhætter, gennem hvilke luft vil cirkulere under hele tagfladen;
på indersiden, langs hele overfladen af varmeisoleringen, er det nødvendigt at udstyre et lag dampspærre;
på ydersiden af spærene lægges et lag vandtætning under taget og om nødvendigt et lag lydisolering.

Sådanne krav skyldes visse naturlige og fysiske fænomener. Men først ting først:

En stor tykkelse af spær er påkrævet for muligheden for at lægge et lag varmeisolering med en tykkelse på 20 cm imellem dem, og dette medfører igen en stigning i massen af hele tagkonstruktionen, som spærene holder på sig selv.

Træet for hele strukturen behandles med særlige midler for at beskytte det mod ild og mikroorganismer, hvilket er et strengt krav for SNiP. Dette forhindrer det i at blive beskadiget af svampe og øger dets levetid..

Hvis du bruger så populære materialer som mineral- og glasuld til varmeisolering, kan du kun vinde i let installation og lethed af hele strukturen som helhed. Men vat, uanset hvad det er, er vat, der ligesom en svamp absorberer vand, kager og mister sine isolerende egenskaber. Hvis du vælger andet materiale end polystyren og skumglas, bør du fokusere på fuldstændig modstandsdygtighed over for fugt, lav varmeoverførselskoefficient og relativt lav vægt..

Isoleringstykkelsen på 20 cm er nødvendig, fordi det på vores breddegrader er meget koldt om vinteren og meget varmt om sommeren. Og et træk ved loftsdesignet er stort varmetab om vinteren og hurtig opvarmning af rummet om sommeren. Et stort lag varmeisolering forhindrer varmetab og indtrængning i interiøret. Men dette er kun en af grundene, den anden er tagets sikkerhed. Faktum er, at den varme, der forlader deres lokaler om vinteren, opvarmer taget, hvorpå et lag sne ligger og delvis tvinger det til at smelte, og sne er en naturlig isolering. Smeltet sne ved minusgrader bliver til is, som ikke har nogen varmeisoleringsegenskaber, det gør taget tungere og ødelægger til sidst selve taget. Og da op til 100 optønings- og frysecyklusser kan passere på en dag, vil tagmaterialet mislykkes på bare en sæson. Om sommeren bliver rummet utroligt varmt og indelukket, og et klimaanlæg eller endda to er påkrævet. Men disse ulemper kan undgås ved at udstyre et tykt lag med korrekt varmeisolering..

Fuld tagventilation er ikke mindre vigtig. Det vil hjælpe med at afkøle taget, både om sommeren og vinteren, samt fjerne overskydende fugt under taget. Alt dette vil give et behageligt ophold på loftet, beskytte mod udseende af skimmelsvamp, svampe og rådne, og vil desuden redde taget fra ødelæggelse om vinteren.

Hvad angår damp, hydro og lydisolering, er alt enkelt. Dampspærre tillader overskydende fugt at passere gennem sig selv fra siden af lokalerne og forhindrer dens indtrængning udefra, vandtætning beskytter varmeisoleringsmaterialerne og rummet mod utilsigtet indtrængning af fugt. Og lydisolering reducerer støjniveauet fra regn, hagl og vind på tagfladen.

Faset byggeri af et mansardtag

At udføre alt arbejdet med at skabe et tag til loftet kræver en vis erfaring fra bygherrerne i dette område. I modsætning til konventionelle skråtag er det noget vanskeligere at opføre et mansardtag med egne hænder på grund af arrangementet af vinklede vinduer i selve taget og den ødelagte struktur af skråningerne. For at udføre opførelsen af et mansardtag med egne hænder skal du overholde følgende faser af arbejdet:

Design

Den første ting at gøre er at udvikle et tagprojekt. For at gøre dette kan du henvende dig til specialister, eller hvis du har en god kommando over en computer, kan du gøre alt selv i et arkitektonisk program. På dette trin udføres også alle nødvendige beregninger af belastninger, hældningsvinklen på taghældningerne osv. For at gøre alt korrekt skal du ansøge om de nødvendige oplysninger til et sådant dokument som SNiP “Belastninger og påvirkninger”.

Opførelse af en spærramme

Denne fase af arbejdet er den mest besværlige, og for at mansardtaket kan laves med høj kvalitet med egne hænder, kræves den samlede indsats på 3-4 personer. Vi begynder konstruktionen af loftetaget med at lægge og fastgøre Mauerlats omkring hele husets omkreds ved hjælp af en bjælke med en sektion på 100×100 mm.

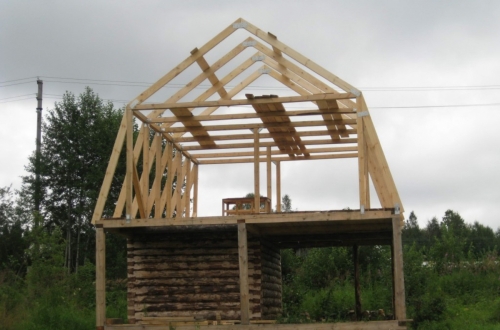

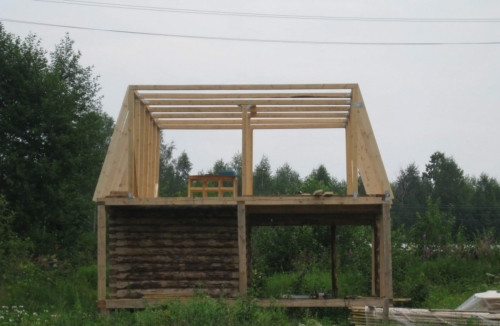

Mansard tagkonstruktion foto:

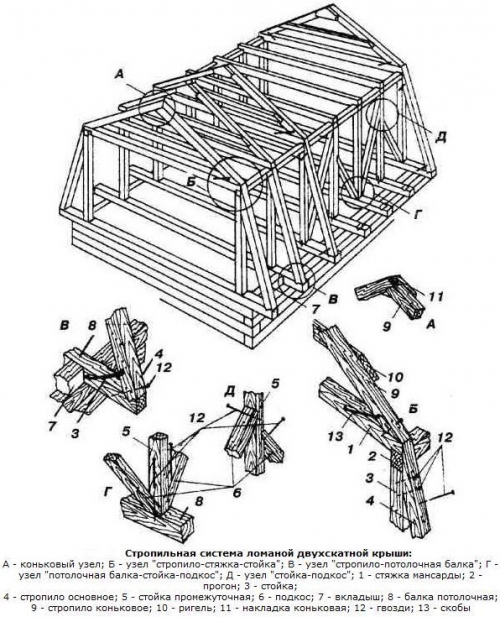

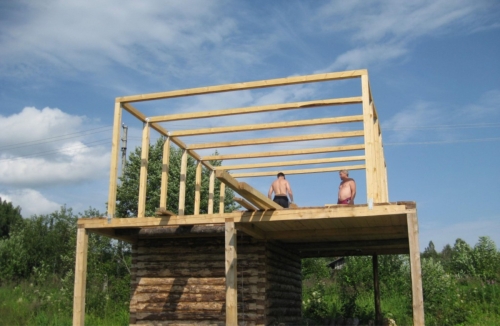

Derefter installerer vi en ramme til loftsrummet, hvis stativer også vil fungere som understøtninger til spærkonstruktionen. For at gøre dette bruger vi en stang med en sektion, der ikke er mindre end sektionen af de langsgående bjælker, som stativerne vil hvile på. Det første trin er at installere lodrette stolper i begyndelsen og i slutningen af bygningen. Vi fastgør dem til de langsgående bjælker ved hjælp af specielle stemplede metalhjørner og selvskærende skruer. For at lette alt fastgørelsesarbejde bruger vi en skruetrækker. Nu sætter vi en jumper oven på stativerne og reparerer det.

Vi trækker ledningen mellem de to resulterende buer, og hvis alt blev gjort korrekt, vil det være strengt langs horisonten, hvis ikke, bliver vi nødt til at adskille en af buerne, skære lidt og geninstallere den. Nu, langs den strakte snor, installerer vi lignende buer med et trin, der er til rådighed for spærene. Vi forbinder de resulterende buer med jumpere, som vi fikser med stemplede hjørner eller sømplader.

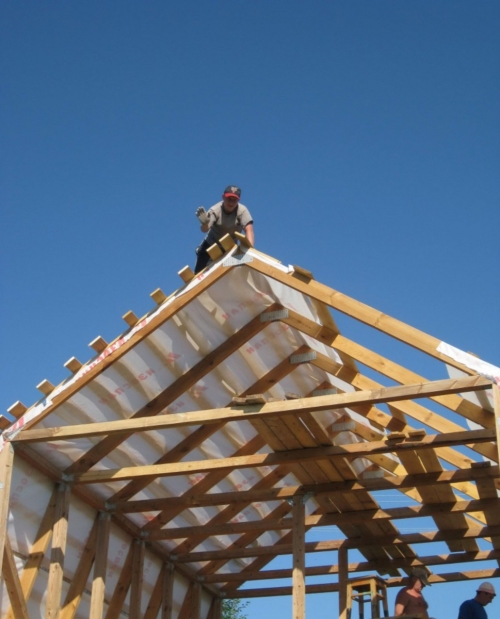

Efter at have samlet rammen til det fremtidige interiør, går vi videre til installationen af spærene. Vi starter med dem, der har den største hældningsvinkel og er på samme niveau med rammen i loftsrummet. Der er ingen særlige vanskeligheder her. Spærbjælken skæres til den ønskede beregnede længde, en rille skæres ud i bunden af bjælken til installation på Mauerlat, og toppen skæres i en bestemt vinkel. Derefter installeres hver spær på plads og fastgøres til hovedstrukturen..

Det næste trin er lidt vanskeligere, da du bliver nødt til at installere de øvre spær. Vanskeligheden ligger i at observere en bestemt vinkel og centrering af hele strukturen. For at lette opgaven kan du først lave en skabelon fra to lange brædder, der præcist vil gentage de fremtidige tilsluttede spær. Ved hjælp af denne skabelon skal du skære spærene på jorden og derefter sætte dem på plads. Spærrenes installationsalgoritme er den samme som for den indvendige rammes buer.

I slutningen af installationen af spærkonstruktionen sømmer vi kassen. Til drejebænken kan både almindelige brædder og plader af krydsfiner eller spånplader bruges. Dette vil allerede afhænge af typen af tagmaterialer..

At lave en isolerende kage

Efter at have installeret spær og drejning fortsætter vi med at skabe et isolerende lag. For at gøre dette lægger vi først en dampspærre på indersiden af spærene og fastgør det til spærene med hæfteklammer. Dernæst lægger vi det varmeisolerende materiale og sørger omhyggeligt for, at det ligger tæt på spærene og ikke efterlader huller. Oven på varmeisoleringen, i trin på 50 cm, fylder vi kassen, som holder al varmeisoleringen på sig selv.

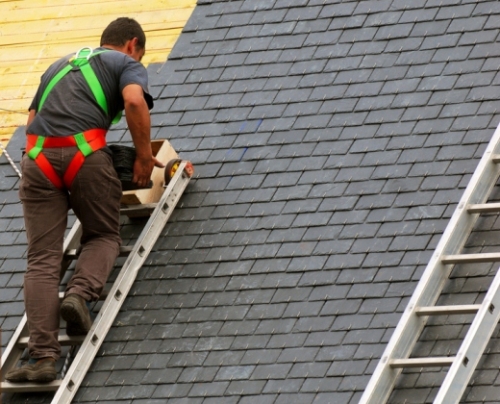

På ydersiden af spærene lægger vi et lag vandtætning, som beskytter mod utilsigtet indtrængning af fugt. Endelig lægger vi taget oven på vandtætningen.

Mansard tagkonstruktion: video tutorial

Mangfoldigheden af færdige loftstakprojekter er meget omfattende. De kan være med eller uden vinduer, afrundede eller strengt lige, med en eller flere hældninger. Men uanset hvad taget på loftet er, vil dets konstruktion kræve viden og færdigheder hos en konstruktør..
