Luftkanaler til ventilation. Installation funktioner

Installation af et ventilationssystem er ikke komplet uden installation af luftkanaler, der er ansvarlige for luftcirkulationen i systemet. Vi vil analysere, hvordan man korrekt installerer luftkanaler til ventilation i denne artikel..

Indholdsfortegnelse:

Generelt koncept for ventilationskanaler

Ventilationskanaler er designet til at distribuere luft i et rum. Luftkanaler ligner et rørsystem: metal, plast, bølgepap.

Anvendelsesområde:

  • husholdningsventilation;
  • klimaanlæg;
  • emhætter placeret i kabinettet;
  • køkkenhætter;
  • tvungen ventilation.

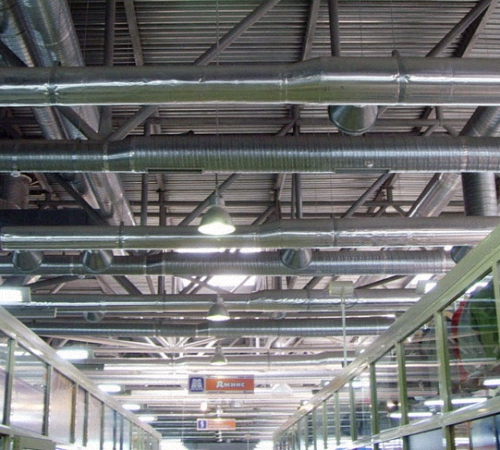

Luftkanaler til ventilation foto:

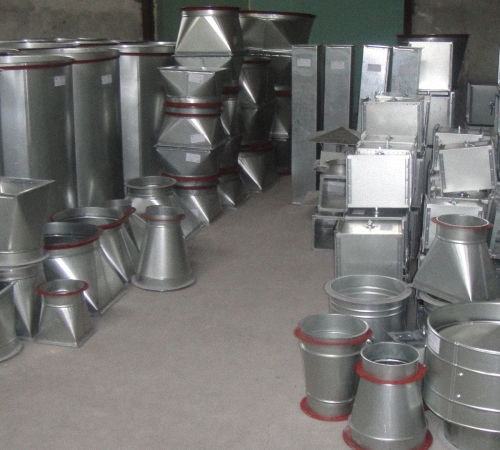

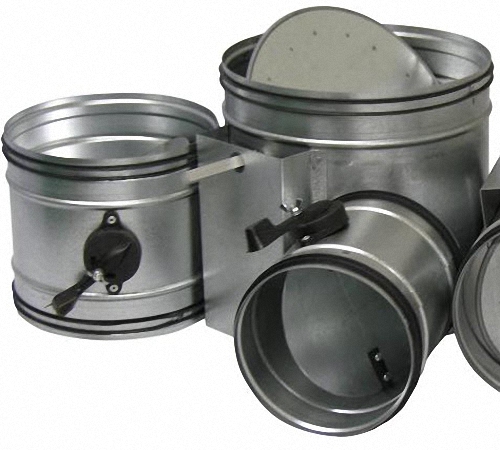

Ud over røret omfatter ventilationskanaler forbindelseselementer i form af koblinger, albuer, tees, kryds og adaptere..

Luftkanaler skal opfylde følgende krav:

  • sikre fuldstændig tæthed i leddene;
  • skabe betingelser for fri luftcirkulation
  • overholde sanitære og hygiejniske standarder
  • være brandsikker;
  • passer ind i rummets design;
  • har høje isolerende egenskaber.

Varianter af luftkanaler til ventilation

Inden du køber luftkanaler til ventilation, bør du gøre dig bekendt med typer og funktioner i luftkanaler.

Ifølge det materiale, hvorfra luftkanalen er fremstillet, skelnes de:

  • luftkanaler af plast til ventilation;
  • metal luftkanaler;
  • bølgede luftkanaler;
  • luftkanaler i stof.

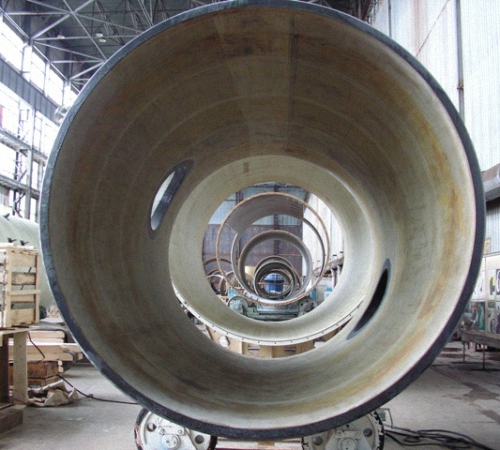

1. Plastluftkanaler – fortrænger ret hurtigt metalkanaler på grund af tilstedeværelsen af ​​fordele i forhold til dem.

Plastluftkanaler er fremstillet af polyurethan, polyvinylchlorid eller polypropylen. Oftest bruges PVC -luftkanaler, som er lette, harmløse og tætte..

Fordele ved plastluftkanaler:

  • antikorrosion – i modsætning til metal, der til sidst mister deres form og bliver dækket af rust;
  • overkommelig pris – prisen på luftkanaler af plasttype er relativt lav i forhold til andre typer luftkanaler;
  • en glat overflade, hvor der ikke dannes ruheder, der hindrer normal luftcirkulation;
  • nem rengøring – kræver ikke særlig pleje og er lette at rengøre;
  • enkel installation, der ikke kræver megen indsats eller arbejdskompetencer;
  • sikkerhed – udsend ikke giftige stoffer i miljøet.

2. Der er to typer metalluftkanaler: galvaniseret eller rustfrit.

Galvaniserede ventilationskanaler – fantastisk til ventilationssystemer, der installeres i fugtige og varme rum.

Fordele ved galvaniserede luftkanaler:

  • let vægt;
  • nem installation;
  • høj temperatur modstand;
  • fugtbestandighed.

Luftkanaler i rustfrit stål bruges i lokaler med særligt hårde driftsforhold.

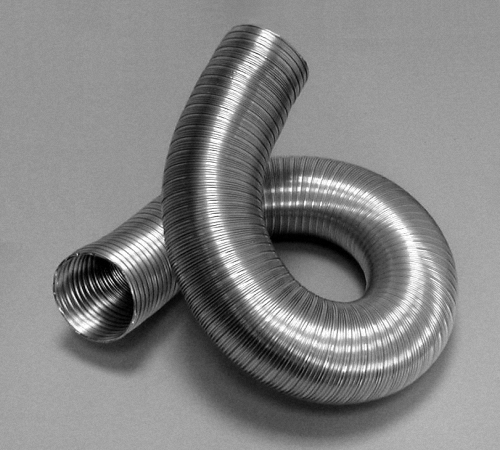

3. Bølgede luftkanaler er lavet af aluminiumsfolie.

Fordele ved fleksible eller bølgede ventilationskanaler:

  • giver dig mulighed for at bøje kanalen i enhver vinkel;
  • let at installere;
  • kræver ikke mange forbindelser.

4. Luftkanaler i stof er lavet af polyester.

Fordele:

  • lav vægt af strukturen;
  • let transport;
  • mobilitet
  • enkel installation – kræver ikke yderligere fastgørelseselementer;
  • mangel på dannelse af kondensatmasser;
  • kræver ikke varmeisolering;
  • mikroorganismer dannes ikke.

Afhængigt af kanalens form er der:

  • rektangulære ventilationskanaler;
  • spiral luftkanaler;
  • flade luftkanaler til ventilation;
  • fleksible luftkanaler til ventilation;
  • runde luftkanaler til ventilation.

1. Rektangulære luftkanaler er oftest fremstillet af galvaniseret stål og bruges ved indretning af ventilationssystemer over et stort område. Sådanne luftkanaler ser mere æstetisk tiltalende ud. Flanger eller svejsning bruges til at forbinde rektangulære kanaler..

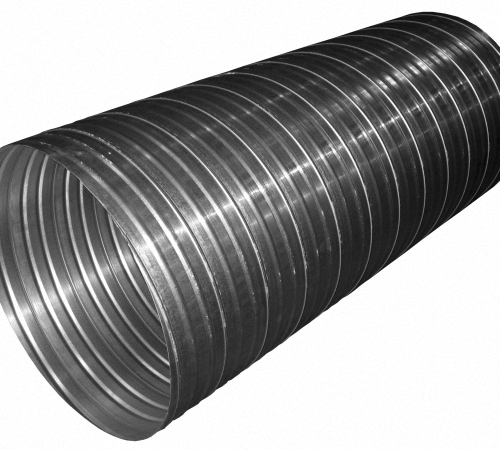

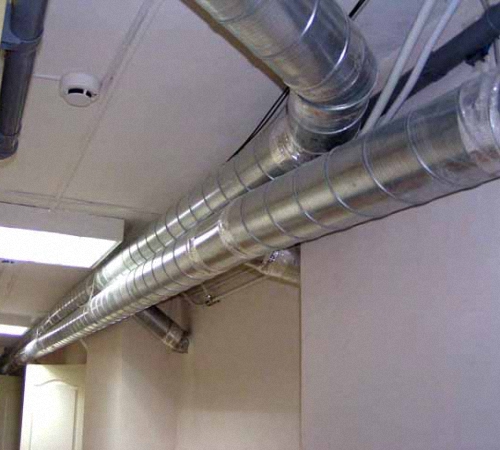

2. Spiralluftkanaler – har en høj stivhed og ser attraktive ud. De er forbundet med flanger og tætningsmateriale såsom pap eller gummi. Spiralluftkanaler kræver ikke yderligere varmeisolering.

3. Flade luftkanaler til ventilation bruges til ventilationsinstallation i landhuse eller sommerhuse.

Fordele:

  • lav vægt af den overordnede struktur;
  • forbindelse med flanger og tees;
  • tillade brug af en kombination af flade og runde kanaler;
  • hvis målene ikke stemmer overens, justeres kanalen med en monteringskniv.

4. Fleksible luftkanaler til ventilation gør det let at montere forbindelsesstrukturer uden brug af flanger og andre forbindelseselementer.

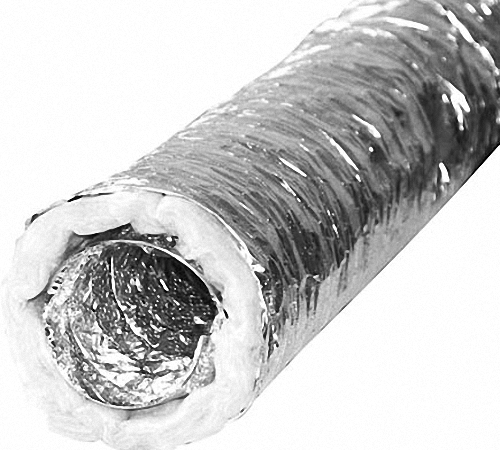

Til fremstilling af fleksible luftkanaler anvendes flerlags aluminiumsfolie, lamineret polyestertape med spiralramme eller vævet polyesterfiber med et lag isolering.

5. Runde kanaler er en af ​​de mest populære blandt ventilationskanaler..

Fordele ved runde kanaler:

  • højt stivhedsniveau
  • sikre god luftfordeling
  • et lille antal stik under installationen;
  • gode tekniske egenskaber
  • brugervenlighed.

I overensstemmelse med typen af ​​ventilation er der:

  • luftkanaler af naturlig ventilation;
  • forsyning af ventilationskanaler;
  • luftkanaler til røgventilation.

1. Luftkanaler til naturlig ventilation giver et sundt og sikkert mikroklima i rummet på grund af vindens arbejde.

2. Ventilationskanaler sørger for en konstant luftstrøm ind i rummet.

3. Ventilationskanaler mod røg er installeret for at fjerne røg eller andre gasser fra lokalerne. For eksempel på scenen i et teater, under en forestilling.

Beregning af ventilationskanaler af naturlig type

Naturlig ventilation tilvejebringes af den spontane bevægelse af luft i rummet. Kanal- og kanalløs naturlig ventilation skelnes. Kanalventilation indebærer placering af ventilationskanaler i særlige blokke, for eksempel i en væg eller på gulvet i et rum, og kanalfri ventilation har ikke sådanne kanaler..

For at beregne det naturlige ventilationssystem korrekt skal der udføres en række handlinger:

1. Bestem ventilationsluftmængden (l). For køkkenet er det 90 m³ / t, for badeværelset 25-30 m³ / t.

2. Beregn værdien af ​​lufthastigheden i ventilationskanalerne (v), hvis gennemsnitlige værdi er 0,3 m / s.

3. Formlen f = l * v3600 giver dig mulighed for at beregne de omtrentlige dimensioner af luftkanaler til ventilation.

4. For at bestemme ventilationskanalens diameter skal du bruge denne formel: d = 2ab * (a + b). a, b – kanalmål.

Installation af fleksible ventilationskanaler

1. Hold den indre ærme strakt for at undgå knæk og tryktab. Alle overskydende ærmer er trimmet.

2. Fleksible luftkanaler giver ikke en ekstra margin, da dette vil påvirke ventilationssystemets kvalitet.

3. Bredden på beslagene skal være stor nok til at undgå deformation af kanalen..

4. På det sted, hvor kanalen passerer gennem væggen, skal du bruge metalbøsninger eller adaptere..

5. Inden installationen skal du strække kanalen helt og bruge en markør til at markere de områder, der skal skæres..

6.Brug monteringskniven til at skære den nødvendige del af kanalen.

7. For at forbinde kanalen skal du bruge: brystvorter, tape eller aluminiumstape.

8. Fastgør forbindelsen med et metalbinder..

9. Værdien af ​​kanalens bøjningsradius bør være mindre end selve kanalens radius.

10. Hvis der kræves lodret ophæng til kanalen, skal afstanden mellem armaturerne være 100-180 cm..

Installation af en plastkanal

1. Inden installation af luftkanalen er det nødvendigt klart at bestemme layoutet af ventilationssystemet og tilstedeværelsen af ​​fastgørelseselementer, om nødvendigt yderligere fiksering af luftkanalen.

2. Installation af plastkanaler kræver tilstedeværelse af værktøjer som f.eks. En boremaskine, blyant, niveau, hacksav.

3. Plastluftkanaler er flade, rektangulære og runde..

4.Brug et niveau eller et målebånd til at måle den ønskede længde af kanalen, og skær derefter med en hacksav.

5. Alle formede elementer af plastluftkanaler er perfekt forbundet med hinanden som konstruktør, så yderligere tætning er ikke påkrævet under installationen.

6. Plastluftkanaler har adaptere, der tillader fælles installation af både runde og rektangulære eller flade luftkanaler, afhængigt af ventilations type og funktionelle funktioner.

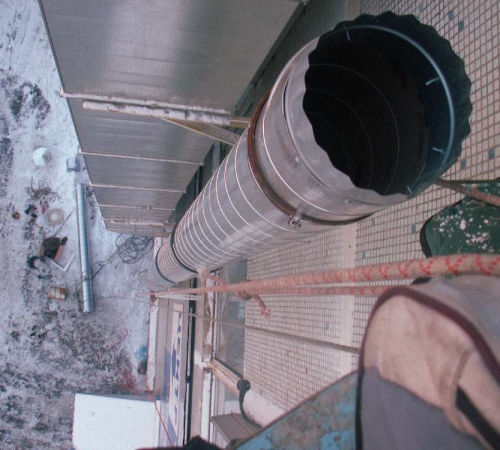

Installation af metalkanaler

1. Inden installation af metalluftkanaler samles luftkanalerne i separate dele af systemet. Forbindelser mellem metalluftkanaler er flanger og flangeløse.

2. For at installere et vandret kanalsystem skal du først markere de steder, hvor kanalen skal fastgøres.

3. Fastgørelseselementer installeres på to måder: med en konstruktions- og montagepistol eller en svejsemaskine.

4. Efter installation af fastgørelseselementer installeres luftkanalerne direkte i systemet. Klemmer bruges som ophængsmidler.

5. Det sidste trin i installationen omfatter flangeforbindelse af luftkanaler til et enkelt ventilationssystem.

Funktioner ved installation af metalluftkanaler:

Der er to typer metalkanalforbindelser: foldede og svejsede forbindelser. Hvis kanalens tykkelse er mindre end 1 mm, bruges en foldet samling, ellers en svejset.

Forbindelsen af ​​metalkanaler er en meget vigtig proces, der påvirker tætheden og integriteten af ​​hele systemet..

Runde metalluftkanaler er forbundet til systemet på følgende måder:

  • flangeforbindelser – fix luftkanalen ved at flange;
  • bandageforbindelse – omfatter brug af mastik eller andre kemiske materialer;
  • koblinger eller brystvorter – der er gummipakninger, som giver mere pålidelig fastgørelse uden tætninger;
  • stikkontakt – tilslutning af to luftkanaler ved at føre en luftkanal ind i en anden.

Rektangulære metalluftkanaler foreslår følgende monteringsmetoder:

  • flanger – punkt- eller konventionel svejsning, efter hvilken det er påkrævet at male over svejsestedet for at forhindre korrosion;
  • busmetode – brug af dele fremstillet af galvaniseret stål, i form af hjørneindsatser, der forbinder luftkanalerne.
