Overlapning af et hus fra en bar: trin for trin instruktioner

Træhuse har længe etableret sig som miljøvenlige og langtidsholdbare boliger. Bygninger, der er omkring 100 år gamle, tjener som bevis på dette. Til konstruktion vælges træ oftere, det kan være uprofileret, profileret og limet.

Indhold:

Overlapper et hus fra en bar

Til gulvene vælges det samme træ, der blev brugt i konstruktionen, sjældnere bruges en metalkanal. Hvert materiale har både fordele og ulemper. Husets langsigtede drift afhænger af kvaliteten og metoden til at lægge gulve. Følgende oplysninger hjælper dig med at forstå detaljerne og nuancerne..

Overlapning er en struktur, der adskiller:

boliggulve, herunder et loftsrum;
kælder eller kælder fra stuer;
uopvarmet loft fra boligarealet.

Således tjener den øverste del af pladen som grundlag for gulvet og den nederste del for loftet. Til huse fra en stang bruges en bjælkestruktur, da vægten af massive armerede betonplader ikke kan opretholdes af nogen trækonstruktion.

Overlapningen skal opfylde visse krav til styrke, det vil sige modstå belastningen, som spilles af mennesker, møbler og andre interiørartikler. Desuden skal strukturen også have stivhed, hvilket forhindrer bøjning af bjælkelementerne..

Værdien af den tilladte belastning på bjælkestrukturerne indstilles baseret på rummets formål. Så for praktisk talt loftsrum er dette tal ikke mere end 100 kg / m², for mellemgulv, kælder eller kældre – op til 210 kg / m².
Materialets stivhed til den ultimative nedbøjning for uudnyttede loftsgulve er 1/200 af længden, for gulve mellem gulve – op til 1/250, for eksempel vil en 4 m lang bjælke bøje med 16-20 mm.
Under designarbejde er det nødvendigt at sørge for lægning af materiale med lydisolerede og varmebeskyttende egenskaber..
Brandmodstand er en vigtig egenskab ved materialet. Trægulve har lav modstandsdygtighed over for udsættelse for åben ild, så det er ekstremt vigtigt at behandle alle elementer med brandhæmmere.

Valget af bjælker til at dække huset

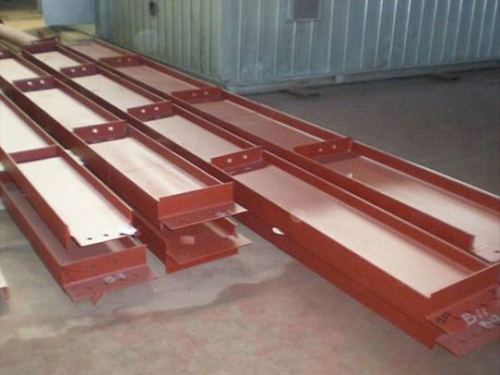

Metal gulvbjælker

Metalbjælker har pålidelighed og holdbarhed. Takket være deres øgede styrke og tilsvarende lavere tykkelse sparer de plads. I-bjælker, kanaler eller vinkler kan bruges her..

Fordele:

modstandsdygtighed over for biologiske virkninger (ikke modtagelig for dannelse af råd, udvikling af svampe, uattraktiv for insekter);
ubrændbart materiale, der er i stand til at modstå høje temperaturer;
metalbjælker kan dække store bredder – op til 9 m.

Ulemper:

imponerende vægt, hvilket betyder, at der skabes en stor belastning på hele strukturen og derfor på fundamentet;
korroderer på punkter med høj luftfugtighed;
gulve adskiller sig ikke i høje lyd- og varmeisoleringshastigheder;
pris.

En særlig teknik bruges til at installere metalbjælker, hvilket ikke er tilrådeligt ved opførelse af lave bygninger.

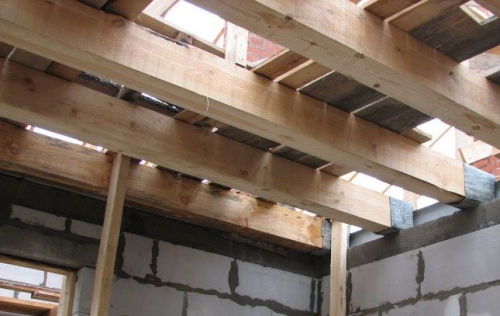

Trægulvbjælker

I de fleste tilfælde, når man bygger huse af forskellige materialer, bruges gulvbjælker fra en bar. Oftere høstes de af nåletræer, sjældnere er der en bar fra et løvfældende massiv.

Fordele:

naturlighed;
lav vægt, hvilket gør det muligt at undvære at løfte specialudstyr;
let behandling;
enkelhed og nem installation;
overkommelig pris.

Ulemper:

begrænset spændbredde – for mellemgulve – op til 5 m, for uudnyttet loft – op til 6 m;
øget brandbarhed
modtagelighed for forfald og infektion af barkbille.

Behandling med specielle præparater øger imidlertid modstandsdygtigheden over for brand og biologiske påvirkninger.

Til opførelse af loftsstrukturer bruges ofte logfiler, der afhængigt af diameteren har en høj bøjningsstyrke.

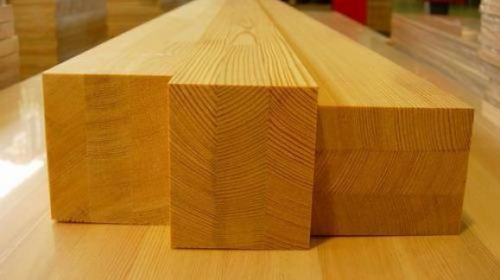

Det skal noteres særskilt limede laminerede træbjælker, som på grund af sin særlige struktur øger spændviddebegrænsningen betydeligt. Sådanne elementer kan modstå øget stress. Tømmeret har et fremragende udseende, hvilket gør det muligt at lade dem være åbne, hvilket skaber en accent, når man opretter et landligt interiør.

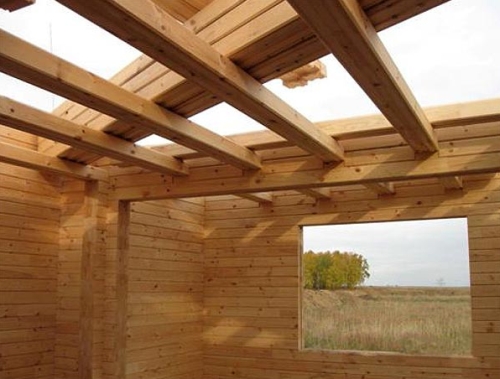

Afsnit af gulvbjælker

Spændet er dækket med bjælker langs den korte væg. Først lægges endebjælkerne, derefter fordeles afstanden mellem dem jævnt. Trinet afhænger direkte af sektionen af de anvendte bjælker, normalt skal tykkelsen af tværstykket være 1/25 af dets længde. Så for eksempel, hvis du har brug for en gulvbjælke med en længde på 4 m, skal bredden være mindst 160 mm.

Til mellemgulve

Bjælkesektion, mm	Spændvidde, mm
3.000	3.500	4.000	4.500	5.000
50×160	800	600	450	—–	—–
60×200	1.250	800	700	550	450
100×100	600	450	350	—–	—–

Til loftsgulve:

Bjælkesektion, mm	Spændvidde, mm
3.000	3.500	4.000	4.500	5.000
50×160	1.200	900	650	500	400
60×200	1850	1350	1.050	800	650
100×100	900	700	500	400	—–

Hvis det ikke er muligt at købe en gulvbjælke af den nødvendige størrelse, er det tilladt at udskifte den med to brædder, hvor den samlede tykkelse er lig med bjælkens tværsnit. Tømmeret skal fastgøres sammen med søm eller skruer med et trin på 20 cm i et tavlemønster, en sådan struktur vil modstå en dobbelt belastning.

Tømmerdiameter, mm	Spændvidde, mm
3 000	3.500	4.000	4.500	5.000	5.500	6.000	6500	7.000	7.500
170	1.000	800	600	—	—	—	—	—	—	—
210	—	—	1.000	800	600	—	—	—	—	—
250	—	—	—	—	1.000	800	800	600	—	—
290	—	—	—	—	—	—	—	1.000	800	800
310	—	—	—	—	—	—	—	—	1.000	800
330	—	—	—	—	—	—	—	—	—	1000

Tømmerindholdet i tømmeret må ikke overstige 14%.

Overlapper et hus fra en bar

Generelle regler for lægning af gulvbjælker:

Inden arbejdet påbegyndes, behandles alle trækonstruktionselementer med beskyttelsesudstyr. Ved tilpasning af materialet (savning, skæring) behandles rillerne eller enderne også.
Det skal huskes, at bjælkens placering i forhold til skorstene ikke bør være mindre end 40 cm.

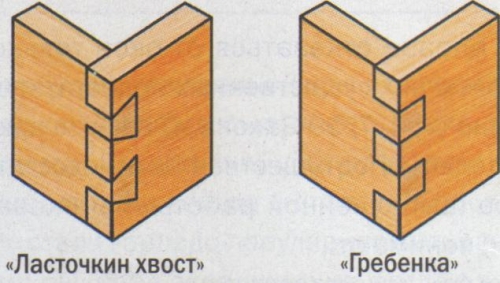

Svalehale betragtes som den mest pålidelige forbindelse. Selvfølgelig er processen ganske besværlig, men pålidelig. Normalt behøver træet ikke yderligere fiksering til de bærende vægge ved hjælp af søm eller skruer. Her er en torn-rille forbindelse tilstrækkelig, hvilket gør det muligt for strukturelementerne at “gå” under husets krympning.

For at opnå et vandret niveau placeres planker af brædder for enden af træet. Det er umuligt at bruge chips – de vil hurtigt rådne, og gulvets struktur bliver skæv.
Hvis træbjælker er beregnet til installation på vægge af mursten, betonblokke og andre stenmaterialer, er enderne af tømmeret pakket ind i tagmateriale. Således beskytter træet mod kondens og derfor mod for tidlig forfald.
Hulrummene i rederne udefra er fyldt med slæb, jutefibre, polyurethanskum eller sandcementmørtel.

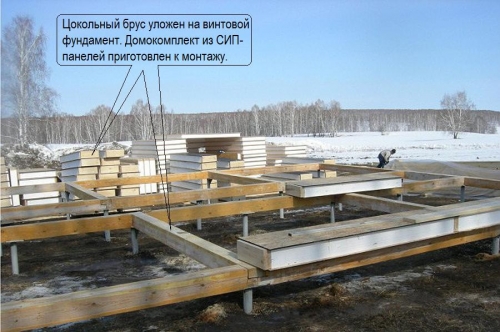

Kælderindretning lavet af træ

I husets nedre kant skæres riller ud, enden af stangen justeres til de passende dimensioner. De forberedte elementer passer ind i rederne. Ribberne dannet af bjælkerne kontrolleres for vandret ved hjælp af et niveau. Alle understøtninger skal være i samme plan, ellers vil belastningen på gulvet være ujævnt fordelt.
Efter at strukturen er krympet, kontrolleres alle strukturelle elementer. Hvis der er ændringer, elimineres de ved at skære eller placere kiler. Bjælkerne kan derefter fastgøres sikkert med bolte, skruer, beslag eller metalhjørner..
Herefter isoleres gulvene med skum, mineraluld eller andre varmeisoleringsmaterialer. Der lægges en dampspærremembran oven på dem, og der forberedes på at lægge det færdige gulv..

Kælderindretning lavet af træ

Installation af bjælkerne udføres på samme måde som for kælderen. Forskellen ligger i tykkelsen af den anvendte sten eller glasfiberuld. Og også i et ekstra lag dampspærre, her er membranen lagt på begge sider af loftet.

En særlig rolle er givet til ventilation af kælderen, det er det, der forhindrer forekomsten af fugt og som følge af en ubehagelig lugt i stuerne.

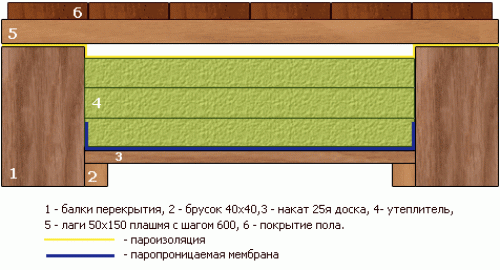

Interfloor overlappende enhed lavet af træ

Efter at have indsat bjælkerne i slidserne på hovedvæggene, er bunden af gulvet nedfældet med fugtbestandig krydsfiner. Lette bulkmaterialer (ekspanderet ler, savsmuld, godt tørret sand) hældes i det dannede rum, mineraluldsmåtter eller skumplader kan lægges.
Dernæst er fyldstoffet dækket med en dampspærrefilm og dækket med fiberplader eller spånplader, hvorpå gulvet er lagt.

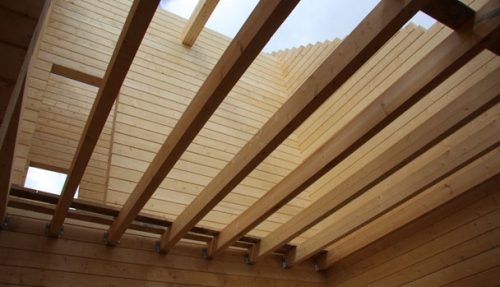

Enheden på et loftsgulv fra en bar

Bjælkefastgørelser kan være både eksterne og interne. I det første tilfælde bruges forskellige træsnit. Når man bruger sådanne forbindelser, skal man huske på, at underskæring ikke er tilladt mere end ¼ tømmerets tykkelse. Fastgørelse i et halvt træ er uacceptabelt, der kan dannes langsgående revner i hakpunktet, hvilket reducerer bjælkens stivhed betydeligt.
Ved intern tilslutning skæres enden af tømmeret i en vinkel på 45-60º og lægges i rillerne på lejevæggene. Dybden af bogmærket skal være mindst 10 cm. Fordybningerne i trævæggene er gjort lidt større end den del af træet, der skal lægges. Dette gør det muligt for træelementer ikke at deformeres med temperaturændringer..
Døv indlejring i stenmure er uacceptabelt – der bør være relativt fri luftudveksling i reden. For at reducere varmetab gennem disse punkter kan du forsegle rummet med mineraluld, jute eller slæb. Således elimineres kuldebroerne, men samtidig er der ingen hindringer for luftens passage..
Her kan limet trælast bruges som bjælker og efterlade det for alle at se. Du kan reducere varmetab ved at lave et hævet gulv fra loftsiden. Isolering anbringes i de resulterende celler, som er dækket med en dampspærrefilm.

Varmeisolering og lydisolering af et gulv fra en bar

Når man danner gulve mellem gulve, er det nødvendigt at bruge lydisolerede materialer, der kan overdøve 2 typer støj – luft (folks stemmer, tv -lyd osv.) Og stød (bankning af faldende genstande, løbende børn).
En hård mineraluldsplade på basaltbasis med en densitet på mindst 45 kg / m³ klarer disse opgaver. I denne sammenhæng fungerer dette materiale også som varmeisolering. I sådanne tilfælde lægges membranen fra siden af et varmere rum..
Det er også muligt at reducere varmetab gennem kælderen, kælderen eller loftrummet ved at lægge stenuld, hvis tykkelse afhænger af regionens klimatiske egenskaber. Jo højere varmeledningsevne det anvendte materiale er, desto større er tykkelsen af isoleringen.

Loftsgulvet er indrettet således: fra siden af stuen spredes en dampspærremembran og fastgøres med en konstruktionshæftemaskine direkte på bjælkerne.
Hvis der anvendes foliemateriale, skal den skinnende overflade vende nedad. Varmeisolering placeres i rummet mellem bjælkerne, som skal dækkes med et vindtæt materiale.
Ordningen med varmeisoleringsenheden til gulve, der adskiller kælderrummet eller kælderen fra stuerne, er som følger: isolering lægges på det ru gulv, derefter spredes dampspærrematerialet, og strandpromenaden monteres.

Efter korrekt beregning af bjælkernes tekniske egenskaber og overholdelse af enkle regler vil konstruktionen af individuelle elementer i huset, især gulvene, ikke skabe nogen vanskeligheder.
