Saunaovn lavet af metal: tegninger, installationsvejledning

Den moderne genoplivning af interessen for badebranchen er forbundet med den fantastiske opdagelse af læger, der hævder, at hemmeligheden bag den russiske og samtidig det finske badehus er blevet afsløret. Resultatet af denne popularisering af dampbadet var en håndlavet saunaovn. Dette skyldes det faktum, at det moderne marked stadig ikke er i stand til fuldt ud at tilfredsstille forbrugernes efterspørgsel efter badeovne samt den urimeligt høje pris på disse enheder. Derudover er de finske og russiske bade et sted ikke kun til vask, men også til komplekse sundheds- og hygiejneprocedurer, der fuldstændigt genopretter sjælens og kroppens energipotentiale. De betingelser, der er skabt i serieproduktion, tillader ikke en kombination af specifikke lokale faktorer, og derfor foretrækker professionelle kendere af et bad ofte at designe en badenhed på egen hånd frem for at købe en fabrik, der er fremstillet i henhold til upersonlige standarder..

Saunaovn lavet af metal: emnets relevans

Siden tidernes morgen har metalovne været velkendte konkurrenter til traditionelle murstenenheder, hvilket ikke kun er vigtigt for private huse, men også for bade. Dette skyldes deres ubestridelige fordele, såsom hurtig opvarmning og relativ let installation, hvilket er især vigtigt for dem, der planlægger at lave dem på egen hånd. Sammen med høj varmeledningsevne og fremragende æstetiske egenskaber, med irrationel brug af et metalkomfur eller manglende overholdelse af alle nuancerne i dets egenproduktion, bør man ikke glemme risikoen for brand. I denne forbindelse er det vigtigt at følge alle nuancer og lave en saunaovn i overensstemmelse med instruktionerne foreslået af vores specialister. Du kan sætte dig ind i det ved at læse denne artikel..

Moderne metalovne: designelementer

Den enkleste model af en hjemmelavet metalovn er den såkaldte “grydeovn”, som består af en kasse udstyret med en dør og et rør. Deres ulempe er, at trods deres relativt lave varmeydelse er deres brændstofbehov ekstremt højt. I denne henseende er de længe blevet betragtet som en irrelevant levning fra fortiden..

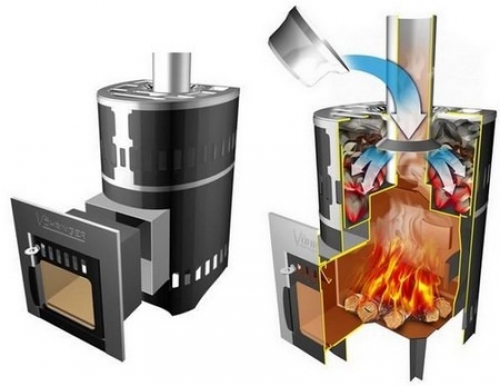

Hvad angår moderne metalovne, hører de til en højere sikkerhedsklasse. Deres produktion udføres af pladejern, hvis tykkelse ikke overstiger 4-5 mm. Derudover er de udstyret med et specialiseret varmekammer til genopfyldning. Ofte gør mulighederne for deres design det muligt at udstyre en ekstra vandtank, hvis volumen når 70 liter. For at sikre ensartet opvarmning af luft i ovnen samt for at reducere dens brandfare anlægges en metalovn med ildfaste mursten.

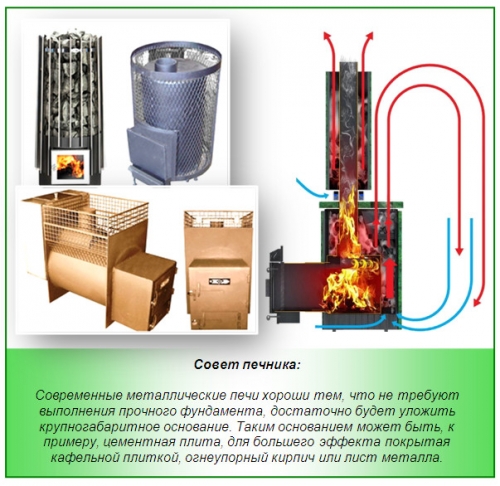

Vigtig! Ved at foretrække moderne metalovne sparer du dig selv for besværet med at bygge et højstyrkefundament. I dette tilfælde vil det være nok at udføre en stor base, som kan være en cementplade, for at øge den effektive færdig med fliser, metalplader eller ildfaste mursten.

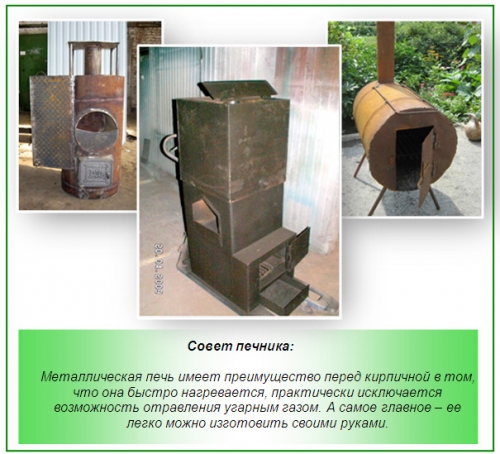

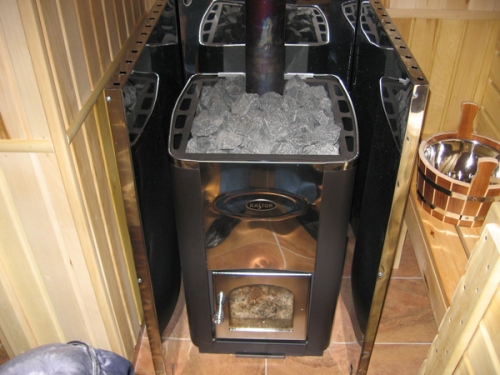

Foto af badeovne lavet af metal

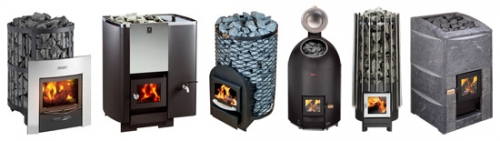

Varianter af badekar i metal

Designelementer: 3 slags saunaovne

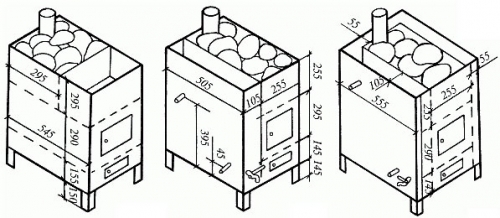

Hvis du studerer de mange tegninger af badekar i metal, kan du komme til den konklusion, at der fra et konstruktivt synspunkt er flere typer badeovne:

  • Saunaovne med et lukket design, på grund af deres kompakthed, foretrækkes de at blive installeret i små familie-saunaer. For at øge varmekapaciteten er denne struktur opbygget inde og ude med røde ildfaste mursten. Fiksering af mursten udføres ved hjælp af metalclips. En stenrist er installeret i midten af ​​ovnen;
  • Saunaovne med et åbent design er kendetegnet ved tilstedeværelsen af ​​en mindre tank, mens deres komfur er åben. I denne forbindelse sikrer du hurtigere opvarmning af rummet ved at installere en åben ovn i dampbadet. For at øge varmekapaciteten i en sådan ovn er stenene dækket med et galvaniseret låg;

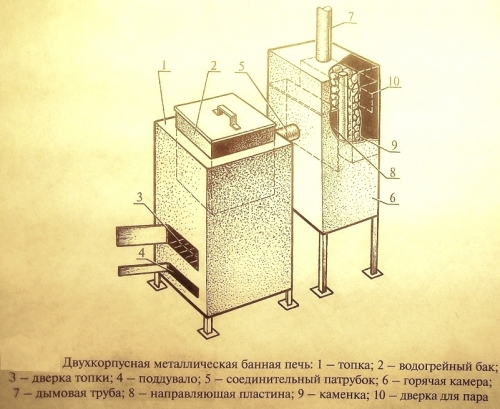

  • Kombinerede saunaovne, i hvis design der skelnes mellem en brandkasse, udstyret med to ventiler, en rist og en blæser, to dyser (10 og 14 cm i diameter), hvor fire huller til et rør og en bypass -albue skelnes. Fremstillingen af ​​sådanne ovne udføres på stålplader med en tykkelse på 3-5 mm;

Brændstoftype: 3 typer saunaovne

I overensstemmelse med den anvendte brændstoftype skelnes der også flere typer saunaovne:

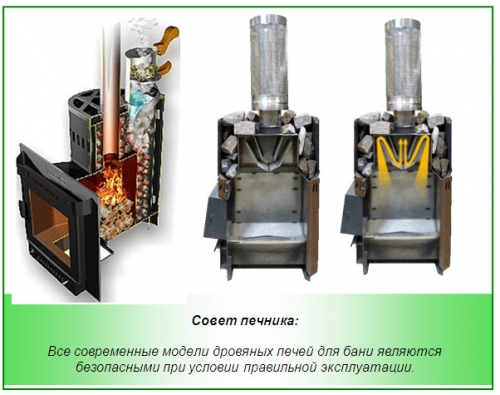

  • Brændeovne – den tidligste type saunaovne i metal med passende egenskaber. De kræver en stor mængde brændstof og kræver samtidig konstant og omhyggelig vedligeholdelse. Der er imidlertid også kendere af sådanne ovne, der foretrækker at vente langsomt, indtil de bliver varme, men derefter fuldt ud kan nyde den duftende varme fra en rigtig ild;
  • Elektriske ovne – en anden type saunaovne i metal. De består af et metalhus udstyret med et varmeelement og varmeisolerende elementer;
  • Gasmetalovne til bad – de mest pålidelige og moderne ovneenheder. De er jernkonstruktioner udstyret med en termostat designet til at regulere strømmen. Du behøver heller ikke bekymre dig om konstruktionens sikkerhed, da det indebærer tilstedeværelsen af ​​en sikkerhedsanordning, der øjeblikkeligt udløser i tilfælde af gasdæmpning.

Metal sauna ovne: fordele og ulemper

Da der er to hovedtyper af saunaovne: mursten og metal, vil vi overveje sidstnævntes hovedkarakteristika og deres fordele i forhold til stationære murstensovne. For det første, som allerede bemærket, i modsætning til stationære murstensovne, er metalenheder mere mobile og kompakte, og derfor er de ideelle til installation i små rum. Hvad angår fremstilling af hjemmelavede ovne, er det absolut ikke nødvendigt at udføre deres installation på installationsstedet, du kan gøre det et hvilket som helst sted, der er bekvemt for dig og efterfølgende flytte det til installationsstedet. Der er to hovedtyper af metalovnsdesign:

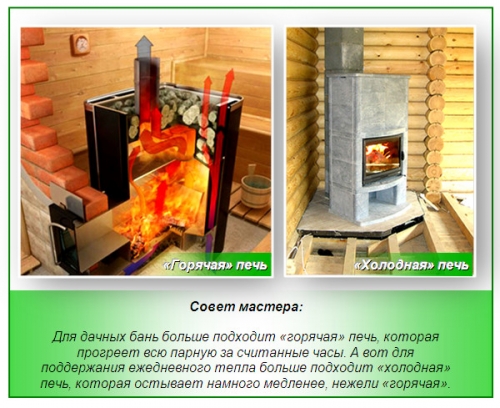

Varm ovn – en mulighed ideel til installation i lejlighedsvise bade, for eksempel i landet. På trods af at det opvarmes hurtigt, anbefales det ikke at bruge det i permanente bade, da det er meget let at overophede rummet ved at bruge en sådan komfur, hvilket skyldes manglende evne til at kontrollere temperaturen;

Kold ovn – ideel til installation i opvarmede rum. De opvarmer ligesom den tidligere version hurtigt, men muligheden for overophedning er udelukket, da den er udstyret med et temperaturkontrolsystem. Det er næsten umuligt at blive brændt på en sådan ovn, da temperaturen på dens vægge sjældent overstiger 50 grader..

Fordele ved badekar i metal

Sammenfattende bemærker vi følgende fordele:

  • Designets lille størrelse og mobilitet gør en sådan komfur uundværlig i små badehuse;
  • De behøver ikke at forudinstallere et massivt fundament, det er nok at udstyre en let version af fundamentet, hvilket i høj grad letter installationen af ​​et badeovn;
  • Funktioner ved arbejdsprincippet. I modsætning til murstenenheder brænder metalovne konstant, og derfor er det umuligt at gå til badehuset uden først at have opvarmet komfuret;
  • Lav pris. I modsætning til en muret ovn er en metalovn let at fremstille og kræver ikke ekstra omkostninger. Det er heller ikke svært at søge efter diagrammer over metalbadovne – et stort antal tegninger kan findes på Internettet og specialiserede blade.

Ulemper ved badekar i metal

  • Hurtig afkøling på grund af manglende evne til at akkumulere varme. I denne henseende er det nødvendigt konstant at opretholde forbrændingen af ​​brændstof i sådanne ovne;
  • Manglende evne til at opvarme store rum;
  • For at forhindre udvikling af hedeslag under opholdet i rummet er det nødvendigt at installere dobbeltvægge, samtidig med at der opretholdes et luftgab mellem dem;
  • På grund af det faktum, at brandsikkerheden i en metalovn er meget lavere end i en murstenovn, er det nødvendigt at give øget beskyttelse af ovnens indre foring..

Sauna komfur form: hvad man skal kigge efter?

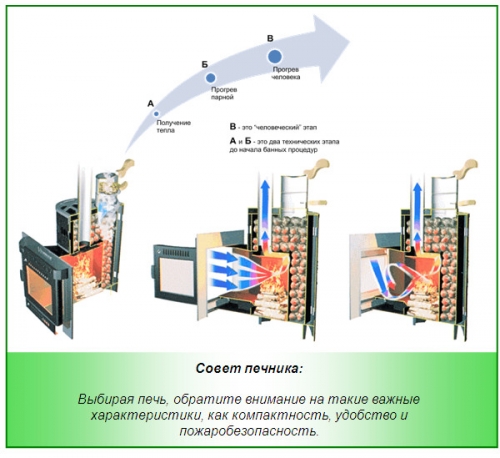

På trods af at det ved første øjekast ser ud til, at ovnens form er en ubetydelig parameter, afhænger enhedens ydelse og bekvemmeligheden ved dens drift. Den mest almindelige er cylindriske ovne, vandret og figureret design, men de mest praktiske i drift er rektangulære enheder..

Dette skyldes tilstedeværelsen af ​​hjørnezoner i dem, som næsten aldrig bliver rødglødende. I denne henseende er det en udbredt opfattelse, at en sådan ramme “bevarer” ovnens form. Desuden bestemmer ovnens form rationalismen og ensartetheden ved opvarmning af ovnen, da den maksimale opvarmning af et element hjælper med at reducere opvarmningen af ​​væggen ved siden af ​​forbrændingszonen, hvilket bidrager til ensartet opvarmning af rummet og balancen af ​​varmestrømme. Desuden afhænger strukturens mekaniske stabilitet af den korrekte opvarmning. Det er ikke svært at spore, for eksempel er runde og cylindriske ovne mindre modstandsdygtige over for varme, og derfor er deres vægge tættere og forstærkede. Den høje stabilitet af en rektangulær ovn skyldes tilstedeværelsen af ​​kolde hjørner. Men over tid kan tab af form ikke undgås – dette er en bevist kendsgerning..

Fremstilling af et metalkomfur til et bad: søgning efter mulige muligheder

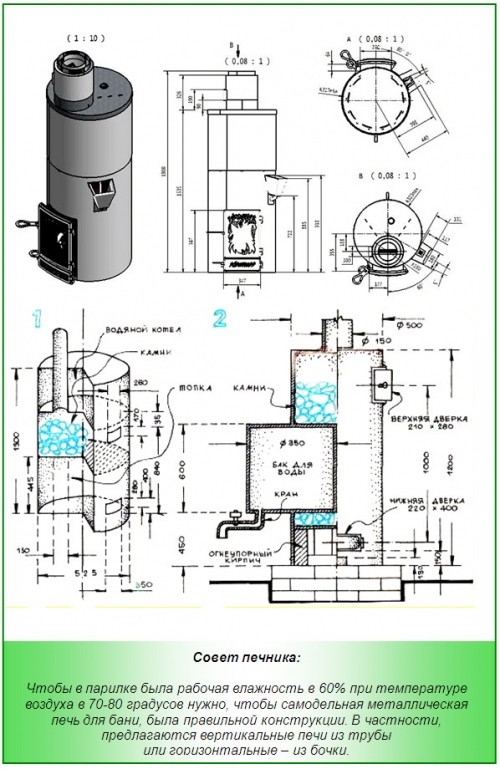

I mange års brug af metalovne til et bad er der blevet foreslået mange muligheder for at lave dem med egne hænder. En af de enkleste muligheder er fremstilling af et metalkomfur-varmelegeme fra en jerntønde, under hvilken låget og bunden af ​​tønden fjernes for at danne en cylinder. Halvdelen af ​​den resulterende cylinder er fyldt med mursten placeret på kanten, hvorpå risten efterfølgende installeres. Det resulterende ledige rum fyldes med sten med to tredjedele, hvorefter en skorsten installeres og en hjemmelavet komfur dækkes med et låg. På trods af enkeltheden i fremstillingen betragtes denne mulighed som en af ​​de mest ubelejlige at bruge..

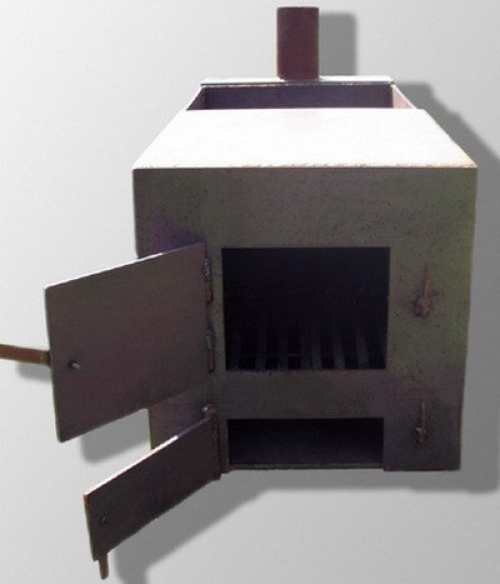

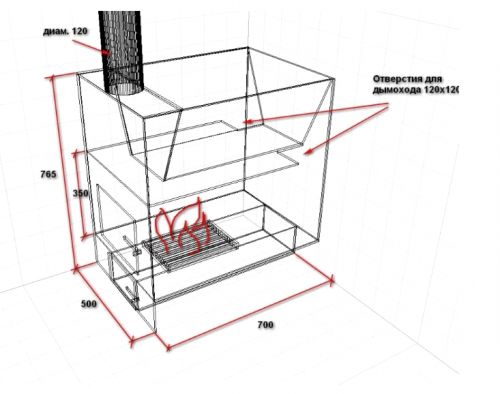

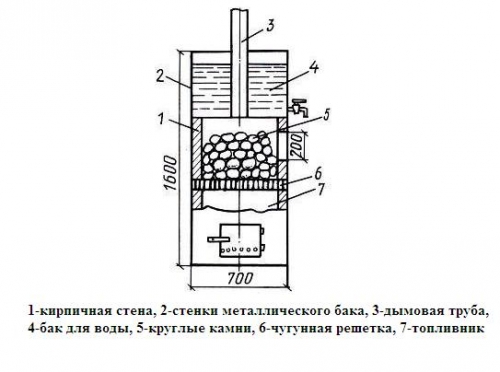

Hvis dit bad er præget af et ret lille område, kan du lave en kompakt komfur lavet af stålplade, hvis indre overflade er beklædt med mursten. Dimensionerne på en metalbadovn er ret beskedne og svarer til det opvarmede område. Det er nok at lægge brandkassens vægge ud i en halv mursten og skorstenen i en fjerdedel. Denne brændeovn er ikke kun let at fremstille, men også ekstremt praktisk i drift, da den ikke kræver en stor mængde brændstof og opvarmes på en relativt kort periode..

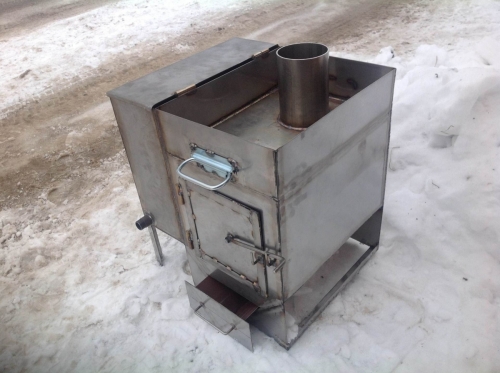

Der er en anden mulighed for at lave en varmelegeme, der ikke kræver brug af en mursten. Denne metode er også enkel at implementere og ikke for dyr fra et økonomisk synspunkt. Hvad angår udseendet, er det ret æstetisk. Dette design kan let klare opvarmning af omklædningsrummet, vasken og selve dampbadet.

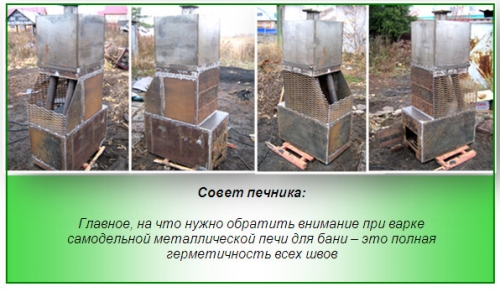

At lave en metalovn med egne hænder: trin for trin instruktioner

Nødvendige materialer og værktøjer

  • Stålplade fra 8 mm tyk;
  • Et metalrør med en vægtykkelse på 10 mm og en diameter på 500-600 mm;
  • En stang med en tykkelse på 10 mm;
  • Rist;
  • Låse og døre til brandkammer, varmelegeme og blæser. I tilfælde af selvfremstillede døre behøver du kun låse;
  • Vandhane;
  • Cirka 2 meter rør, hvoraf 90 cm skal bruges til ovnen, 60 til tanken og de resterende 50 cm til fremstilling af sekundære dele;
  • Fra værktøjer skal du bruge en kværn og en svejsemaskine.

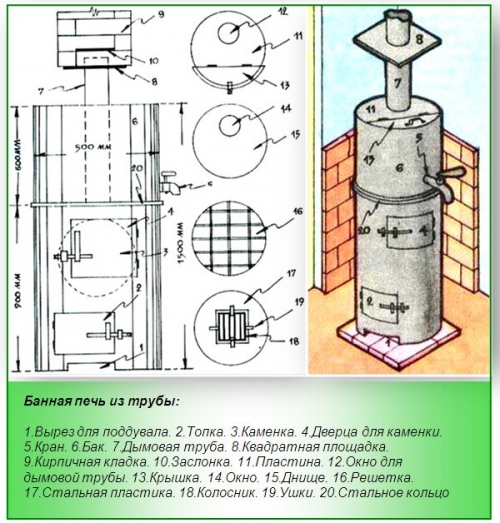

Ovn Fremstillingsguide

På dette tidspunkt skal du bruge et stort stykke rør..

Vigtig! Strukturen, der fremstilles, forudsætter tilstedeværelsen af ​​en lukket varmelegeme, og hvis du skal hælde vand i den, skal du åbne døren.

Først og fremmest skæres en blæser ud i røret, hvis dimensioner er 50 og 200 mm. På indersiden af ​​røret over hullet er fastgørelser til risten svejset – dette kræver en metalplade udstyret med tapper. Risten kan købes i enhver hardware eller specialbutik..

Dernæst begynder vi at lave ildkassen. Til det skal du lave et hul i størrelsen 250 x 200 mm. Ovenfra svejses de befæstelseselementer, der er nødvendige til installation af varmestængerne, hvis diameter skal være mindst en centimeter. De kan også erstattes med rister designet til runde ovne, som kan købes der..

På den modsatte side af komfuret laves der et hul, i hvilket der hældes vand. Dernæst er ovnen fyldt med en sten, for eksempel talcochlorit, diabase. Anvendelse af glimmersten, flint og granit er udelukket.

I dækslet beregnet til enheden laves der et hul til skorstenen, hvorefter selve røret installeres. På trods af at installationen af ​​en badeovn kan betragtes som næsten fuldført, anbefaler eksperter yderligere at installere en vandtank.

For at gøre dette svejses det resterende, tidligere ikke -krævede rørstykke på komfuret, i den nederste del, hvoraf en vandhane er svejset. Under driften af ​​ovnen vil røg, der passerer gennem røret, gradvist opvarme det, men det vil ikke koge. Endelig er det nødvendigt at lave et låg til opvarmningstanken. I henhold til diameteren på det rør, du bruger, skal du forberede et låg og skære det i halve. I første halvdel er det nødvendigt at skære et hul til skorstenen, hvorefter det svejses til tanken. Under installationen skal anden halvdel være udstyret med hængsler og et håndtag, så den frie del af dækslet forbliver aftagelig.

Installation af en saunaovn: hvad skal man kigge efter?

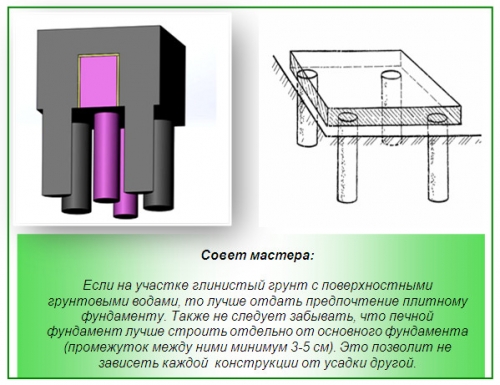

  • Det er nødvendigt at tage sig af installationen af ​​et badeovn, selv på byggestadiet af et bad og lægge et lavt fundament på stedet for den fremtidige komfur. Efterfølgende lægges en dobbelt række mursten på den, og en ovn installeres. For at øge brandsikkerheden på et hjemmelavet komfur skal du nøje følge reglerne for deres installation. De er som følger:
  • Den mindste afstand fra væggen til komfuret skal være mindst en meter. Desuden anbefaler eksperter at bruge ekstra beskyttelse og installere folie på væggen ved siden af ​​komfuret, udstyret med et lag isolering, som muliggør rettidig forhindring af overophedning af træet og dets efterfølgende brand;

  • Skorstenens isolering må ikke negligeres. For at gøre dette anbefales det at lave det fra et sandwichrør, mellem det ydre og indre hus, hvor der er et varmeisolerende lag;
  • Hvis designet af din ovn involverer fjernelse af forbrændingsprodukter gennem et rør af metal, installeres en loftkanal ved krydset mellem loftet og rørene..

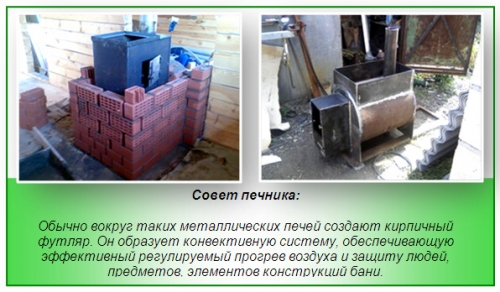

Efter installationens afslutning kan ovnen stå over for mursten, hvilket ikke kun tilføjer æstetik til ovnens udseende, men også forhindrer forbrænding. Desuden er det i dette tilfælde tilladt at placere ovnen tættere på væggen..

Vi håber, at vi var i stand til at overbevise dig om, at det ikke er så svært at lave en metalovn til et bad, og ved at bruge denne vejledning vil du være i stand til at undgå vanskeligheder i fremstillingsprocessen. Vi benægter ikke, at dette design ikke er den eneste måde at lave et badeovn på, men det er det nemmeste at installere og mest bekvemt at bruge..
