Sådan beregnes antallet af radiatorer til et hjem

Inden varmesæsonen starter er der et akut problem med god og højkvalitetsopvarmning af boligen. Især hvis der foretages reparationer og batterier skiftes. Sortimentet af varmeudstyr er ret rigt. Batterier tilbydes i forskellige kapaciteter og typer af ydelse. Derfor er det nødvendigt at kende funktionerne i hver type for korrekt at kunne vælge antallet af sektioner og typen af radiator..

Indholdsfortegnelse

Hvad er varme radiatorer, og hvilken skal du vælge?

Radiatoren er en varmeindretning, der består af separate sektioner, som er forbundet med rør. Et kølemiddel cirkulerer gennem dem, som oftest er simpelt vand opvarmet til den nødvendige temperatur. Først og fremmest bruges radiatorer til opvarmning af boligkvarterer. Der findes flere typer radiatorer, og det er svært at vælge det bedste eller det værste. Hver type har sine egne fordele, som hovedsageligt repræsenteres af det materiale, hvorfra varmelegemet er fremstillet..

Støbejerns radiatorer. På trods af en vis kritik og grundløse påstande om, at støbejern har en svagere varmeledningsevne end andre sorter, er dette ikke helt rigtigt. Moderne radiatorer i støbejern har høj varmeydelse og kompakthed. Derudover har de andre fordele:

Stor masse er en ulempe under transport og levering, men på samme tid fører vægten til større varmekapacitet og termisk inerti.
Hvis huset har temperaturfald i varmesystemet, holder støbejernsradiatorer bedre varmeniveauet på grund af inerti.
Støbejern er svagt modtagelig for kvaliteten og niveauet af vandstopning og overophedning.
Holdbarheden af støbejernsbatterier overgår alle analoger. Nogle huse har stadig gamle batterier fra sovjettiden.

Af ulemperne ved støbejern er det vigtigt at vide om følgende:

høj vægt giver en vis ulempe under vedligeholdelse og installation af batterier, og kræver også pålidelige monteringsbeslag,
støbejern har brug for maling med jævne mellemrum,
da de interne kanaler har en ru struktur, forekommer aflejringer på dem over tid, hvilket fører til et fald i varmeoverførsel,
støbejern kræver en højere temperatur til opvarmning, og i tilfælde af svag forsyning eller utilstrækkelig temperatur på det opvarmede vand opvarmer batterierne rummet værre.

En anden ulempe, der bør fremhæves separat, er tendensen til ødelæggelse af pakningerne mellem sektionerne. Ifølge eksperter manifesterer dette sig først efter 40 års drift, hvilket igen understreger en af fordelene ved støbejernsradiatorer – deres holdbarhed..

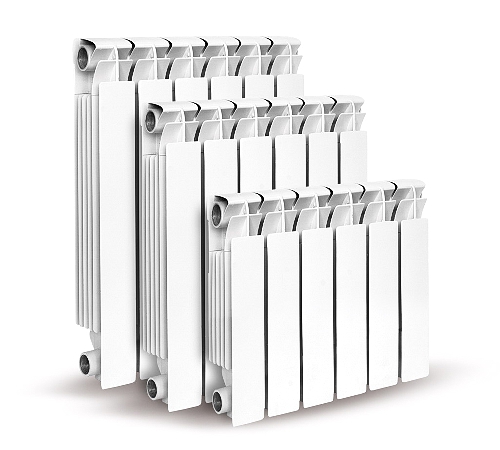

Aluminiumsbatterier betragtes som det bedste valg på grund af deres høje varmeledningsevne kombineret med et større overfladeareal på radiatoren på grund af fremspring og finner. Følgende kendetegnes som deres fordele:

let vægt,
nem installation,
højt arbejdstryk,
små dimensioner af radiatoren,
høj grad af varmeoverførsel.

Ulemperne ved aluminiumsradiatorer inkluderer deres følsomhed over for tilstopning og metalkorrosion i vand, især hvis batteriet udsættes for små vildstrømme. Dette er behæftet med en stigning i trykket, hvilket kan føre til brud på varmebatteriet..

For at eliminere risikoen er batteriets inderside dækket med et polymerlag, der kan beskytte aluminiumet mod direkte kontakt med vand. I samme tilfælde, hvis batteriet ikke har et indre lag, frarådes det stærkt at lukke vandhanerne med vand i rørene, da dette kan forårsage brud på strukturen.

Et godt valg ville være at købe en bimetallisk radiator bestående af aluminium og stållegeringer. Sådanne modeller har alle fordelene ved aluminium, mens ulemperne og risikoen for brud elimineres. Det skal huskes på, at deres pris er tilsvarende højere..

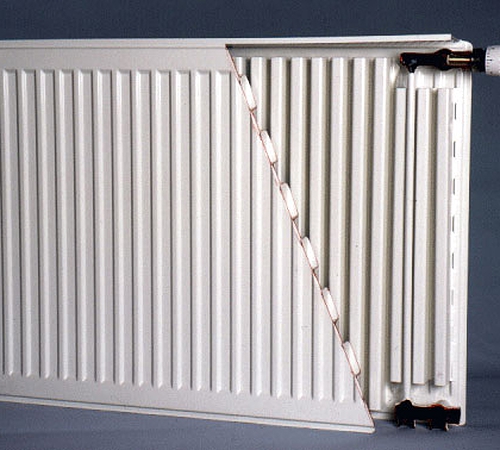

Stålradiatorer fås i forskellige formfaktorer, som giver dig mulighed for at vælge en enhed med enhver effekt. De har følgende ulemper:

lavt arbejdstryk udgør som regel kun en indikator på op til 7 atm,
den maksimale temperatur på kølemidlet må ikke overstige 100 ° С,
mangel på korrosionsbeskyttelse,
svag termisk inerti,
følsomhed over for ændringer i driftstemperaturer og vandhammer.

Stålradiatorer er kendetegnet ved et stort varmeoverfladeareal, som stimulerer bevægelsen af opvarmet luft. Det er mere hensigtsmæssigt at henvise denne type radiatorer til konvektorer. Da en stålvarmer har flere ulemper end fordele – hvis du vil købe en radiator af denne type, skal du først være opmærksom på bimetalliske strukturer eller støbejernsbatterier.

Den sidste type er olieradiatorer. I modsætning til andre modeller er olieudstyr uafhængige af det generelle centralvarmesystem og købes oftere som en ekstra mobilvarmer. Som regel når den sin maksimale varmeeffekt inden for 30 minutter efter opvarmning, og generelt er det en meget nyttig enhed, især relevant i landhuse.

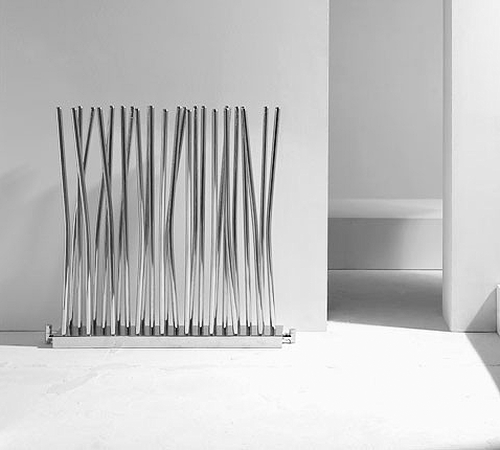

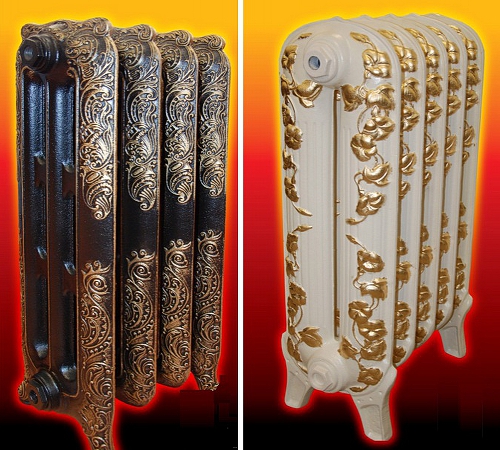

Når du vælger en radiator, er det vigtigt at være opmærksom på deres levetid og driftsbetingelser. Det er ikke nødvendigt at spare penge og købe billige modeller af aluminiumsradiatorer uden en polymercoating, da de er meget modtagelige for korrosion. Faktisk er den mest foretrukne mulighed stadig en støbejernsradiator. Sælgere forsøger at tvinge køb af aluminiumskonstruktioner og understreger, at støbejern er forældet – men det er ikke tilfældet. Hvis vi sammenligner de mange anmeldelser af batterityperne, er det varmebatterier i støbejern, der stadig er den mest korrekte investering. Dette betyder ikke, at det er værd at holde fast ved de gamle ribbede modeller af MS-140 i Sovjetlandets æra. I dag tilbyder markedet et betydeligt udvalg af kompakte støbejernsradiatorer. Startprisen for en sektion af et støbejernsbatteri starter ved $ 7. For elskere af æstetik er radiatorer til salg, som er hele kunstkompositioner, men deres pris er meget højere.

Nødvendige værdier til beregning af antallet af radiatorer

Før du fortsætter med beregningen, skal du kende de grundlæggende koefficienter, der bruges til at bestemme den nødvendige effekt.

Vinduer: (k1)

tredobbelt energibesparende glasenhed = 0,85
dobbelt energibesparelse = 1,0
simpelt termorude = 1.3

Varmeisolering: (k2)

betonplade med et lag polystyrenskum 10 cm tykt = 0,85
murmur to mursten tykke = 1,0
almindeligt betonpanel – 1.3

Forholdet til vinduesarealet: (k3)

10% = 0,8
20% = 0,9
30% = 1,0
40% = 1,1 osv..

Minimum udetemperatur: (k4)

– 10 ° C = 0,7
– 15 ° C = 0,9
– 20 ° C = 1,1
– 25 ° C = 1,3

Loftshøjde i rummet: (k5)

2,5 m, hvilket er en typisk lejlighed = 1,0
3 m = 1,05
3,5 m = 1,1
4 m = 1,15

Opvarmet rumkoefficient = 0,8 (k6)

Antal vægge: (к7)

en væg = 1.1
hjørne lejlighed med to vægge = 1,2
tre vægge = 1,3
parcelhus med fire vægge = 1,4

For at bestemme radiatorernes effekt skal du multiplicere strømindikatoren med rummets område og med koefficienterne i henhold til denne formel: 100 W / m2 * Sove * k1 * k2 * k3 * k4 * k5 * k6 * k7

Der er mange beregningsmetoder, hvorfra det er værd at vælge en mere bekvem. Vi vil tale mere om dem..

Hvor mange varme radiatorer har du brug for?

Der er flere metoder til beregning af radiatorer: deres antal og effekt. Det er baseret på det generelle princip om et gennemsnit af en sektions magt og under hensyntagen til reserven, som er 20%

den første metode er standard, og giver dig mulighed for at beregne efter område. For eksempel er der ifølge bygningsstandarder brug for 100 watt effekt for at opvarme en kvadratmeter areal. Hvis rummet har et areal på 20 m², og den gennemsnitlige effekt på en sektion er 170 watt, ser beregningen således ud:

20 * 100/170 = 11,76

Den resulterende værdi skal afrundes, så for at opvarme et rum skal du bruge et batteri med 12 radiatorsektioner med en effekt på 170 watt.

en omtrentlig beregningsmetode vil gøre det muligt at bestemme det nødvendige antal sektioner baseret på rummets areal og lofternes højde. I dette tilfælde, hvis vi tager udgangspunkt i varmeindikatoren for en sektion på 1,8 m2 og en loftshøjde på 2,5 m, så med samme rumstørrelse, beregningen 20 / 1,8 = 11,11. Når vi afrunder dette tal, får vi 12 batterisektioner. Det skal bemærkes, at denne metode er mere unøjagtig, så det er ikke altid tilrådeligt at bruge den..
den tredje metode er baseret på beregning af rumets volumen. For eksempel er et rum 5 m langt, 3,5 m bredt og en loftshøjde på 2,5 m. Som grundlag er det faktum, at opvarmning af 5 m3 kræver en sektion med en termisk effekt på 200 watt, får vi følgende formel:

(5 * 3,5 * 2,5) / 5 = 8,75

Afrunding igen, og vi finder ud af, at 9 sektioner på 200 watt hver er nødvendige for at opvarme rummet, eller 11 sektioner på 170 watt.

Det er vigtigt at huske, at disse metoder har en fejl, så det er bedre at indstille antallet af batterisektioner til en mere. Derudover kræver bygningsregler minimum indendørstemperaturer. Hvis det er nødvendigt at oprette et varmt mikroklima, anbefales det at tilføje mindst fem sektioner mere til det resulterende antal sektioner.

Beregning af den nødvendige effekt til radiatorer

Det er heller ikke svært at beregne radiatorens nødvendige effekt. Til dette er det fornuftigt at foretage følgende beregninger:

rumets volumen bestemmes. For eksempel et areal på 20 m og en loftshøjde på 2,5 m:

20 * 2,5 = 50 m3,

så tager vi den klimatiske koefficient. For territoriet i den centrale del af Rusland er den generelt accepterede værdi af denne koefficient 41 watt pr. M3:

50 * 41 = 2050 Watt

Efter at indikatoren er steget opad, er den nødvendige værdi af radiatoreffekten 2100 watt. Ved kolde vinterforhold med lufttemperaturer under -20 ° C er det fornuftigt yderligere at tage højde for en effektreserve på 20%. I dette tilfælde er den krævede effekt 2460 watt. udstyr med en sådan termisk effekt og bør kigges efter i butikker.

Det er også muligt korrekt at beregne varme radiatorer ved hjælp af det andet beregningseksempel, baseret på at tage højde for rummets areal og koefficienten for antallet af vægge. Tag f.eks. Et værelse med et areal på 20 m² og en ydervæg. I dette tilfælde ser beregningerne således ud:

20 * 100 * 1,1 = 2200 Watt, hvor 100 er standard varmeydelse. Hvis vi tager effekten af en sektion af radiatoren ved 170 watt, så er værdien 12,94 – det vil sige, du har brug for 13 sektioner på 170 watt hver.

Det er vigtigt at være opmærksom på, at overvurdering af varmeoverførsel bliver et hyppigt fænomen, derfor er det nødvendigt at studere det tekniske datablad for at finde ud af minimumsværdien af varmeoverførsel, før man køber en radiator..

Som regel er det ikke nødvendigt at beregne radiatorens areal, den nødvendige effekt eller termiske modstand beregnes, og derefter vælges en passende model fra det sortiment, sælgerne tilbyder. I tilfælde af at der kræves en nøjagtig beregning, ville det være mere korrekt at henvende sig til specialister, da du skal have kendskab til parametrene for væggenes sammensætning og deres tykkelse, forholdet mellem vægge, vinduer og klimatiske forhold i området.
