Skorstene: formål og klassificering

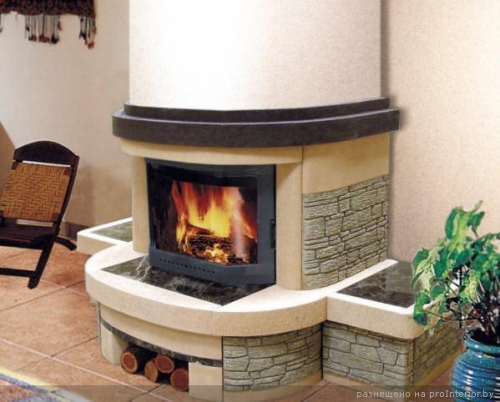

Du drømmer om dit eget landsted, hvor du sidder ved pejsen på kolde vinteraftener og vil nyde stilheden og den stille hylende af vinden i skorstenen. Du har allerede besluttet, hvilken slags hus du vil bygge, og hvor du vil sætte pejsen. Pejsens normale funktion kræver obligatorisk installation af en skorsten med egne hænder. I denne artikel vil vi fremhæve de vigtigste spørgsmål om den korrekte og sikre indretning af sådanne systemer, og vi vil fortælle dig, hvordan du laver en skorsten selv. Hvis du følger alle anbefalingerne omhyggeligt, lykkes det..

Indholdsfortegnelse:

Skorstenens formål

En skorsten er et lodret rør med et rundt eller firkantet tværsnit, der tjener til at fjerne brændstofforbrændingsprodukter fra varmeenheden til atmosfæren. Produktet er designet til naturligt træk, på grund af hvilket luft til forbrændingsprodukter kommer ind i ovnen, og røggas udledes fra det. Hovedparametrene for en god skorsten er: ideelt træk, forbrænding af høj kvalitet af brændstof, hurtig opvarmning af væggene og overvinde kondensgrænsen.

Et kompetent installeret system til fjernelse af forbrændingsprodukter i et moderne hjem er i stand til at beskytte ejerne mod unødvendige problemer. Fordelene er også, at den fordeler varmeluftstrømme på den mest optimale måde. Forkert placering af skorstenen fremkalder uønsket røg, forekomsten af omvendt træk eller endda truslen om brand i den. Impassiv statistik viser, at varmeproblemer til enhver tid er blevet hovedårsagen til brande i forstæder..

Skorstenstyper

Skorstenen er et af hovedelementerne i fyrrummet, fordi hverken en varmekedel eller en gasvandvarmer eller en pejs kan undvære det. For at skabe et vakuum i varmeenheden, som sikrer forbrændingsprocessen, bruges forskellige typer skorstene..

Typiske røgklassificeringer

I henhold til deres placering er de kanaler, der bruges til at fjerne røg, væg, det vil sige placeret inde i hovedvæggene, rod, der er isoleret i form af en fritstående stigrør og udvendige, som er placeret på facaden af bygningen. For værelser med murvægge er den første mulighed den mest økonomiske og bekvemme, da den ikke har brug for yderligere materialer, laver de en skorsten med egne hænder samtidig med væggene, når de bygger en bygning.

Ifølge metoden til fjernelse af gas er varmeindretninger opdelt i to grupper: med naturligt og tvunget træk. I det første tilfælde opstår udstødning af gasser på grund af den indbyggede ventilator i kedlen, i det andet – ved hjælp af et træk, der er skabt i skorstenen. For et tvunget trækvarmesystem er det bedre at installere en kompakt koaksial skorsten.

Den enkeltvæggede skorsten er et rør i rustfrit stål med en tykkelse på 0,6 – 1,0 millimeter. Det er sædvanligt at bruge sådanne rør til placering inde i huset eller inde i murstens kanaler, fordi rummet på grund af deres varmeoverførsel kan opvarmes yderligere. Dobbeltvæggede rør har to lag rustfrit stål, mellem hvilket der er et lag isolering-ubrændbar basaltuld. Rustfrit stål er også ofte indkapslet i et zinkhus. Oftest bruges dobbeltvæggede rør til at udstyre skorstene uden for huset eller inde i træbygninger..

Skorstensklassificering efter materiale

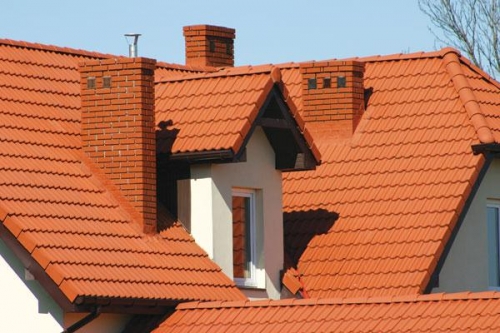

De største fordele ved en mursten er en lang levetid og brandmodstand, og ulempen er en ujævn indre overflade, der forårsager sodaflejring. Røret “vokser” gradvist, og trækket falder. Det er sædvanligt at installere murstensskorstene på stadiet af et hus..

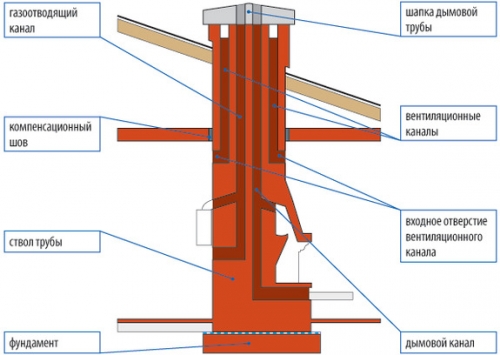

Murstensrøgskanaler er kendetegnet ved god brandmodstand, samt modstandsdygtighed over for kondens og ydre påvirkninger. Det er muligt at installere en sådan skorsten på facaden eller inde i bygningen. Den største ulempe ved designet er besværligheden ved installationsarbejde samt betydelig vægt. Dette skyldes de metalstænger, der løber inde i produktet..

Svejsede skorstene af stålrør korroderer. Hvis der er en vis mængde svovloxider i emissionerne, kombineres disse stoffer med kondensat og danner til sidst svovlsyre, som ødelægger rør. Installation af sådanne skorstene er en lang og meget besværlig proces..

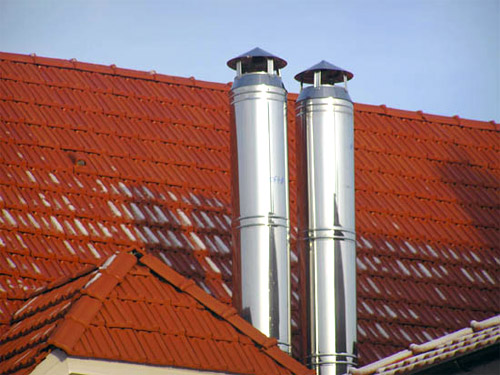

Korrosionssikre skorstene har alle egenskaberne ved en “god skorsten”: de er holdbare og lette at installere, lettere end mursten, korroderer ikke. Skorstene i rustfrit stål kan installeres gennem trægulve. Gør-det-selv rørmodellering og reparation af skorsten er mulig på stedet.

Skorstens egenskaber

Den optimale form for røgudstødningskanalen er en cylinder, baseret på det faktum, at jo flere forhindringer forårsaget af vinkel, jo sværere er det at passere igennem, og jo mere sod vil aflejres på væggene. Skorstenens dimensioner bestemmes af konstruktionens højde og diameter..

Diameteren beregnes under hensyntagen til kraften, bredden af dens udløb, arten og antallet af forhindringer i forbrændingsgassernes vej. Skorstenshøjden beregnes i overensstemmelse med bygningskoder under hensyntagen til bygningens højde, tagtypen og dimensionerne af tilstødende bygninger. Det er vigtigt at overholde designkravene til skorstenens vandrette sektioner. Deres længde bør ikke være mere end 1 meter, fordi varm luft bevæger sig lodret.

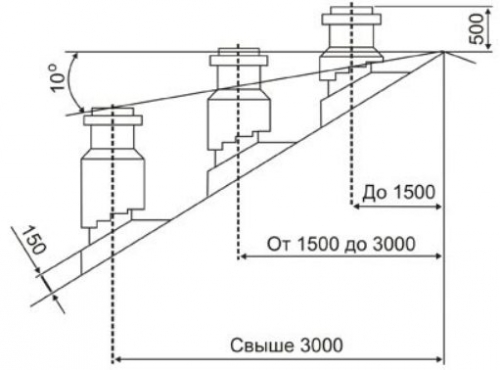

Nedenstående figur viser de afstande, der anbefales at observere:

ved installation af en skorsten på et fladt tag skal røret stikke ud til en højde på mindst 500 millimeter;
når røret placeres i en afstand på mindre end 1,5 meter fra højderyggen, bør rørets højde være mindst 500 millimeter i forhold til åsen;
når skorstenen er placeret i en afstand af 1,5 – 3 meter fra højderyggen, må den ikke være lavere end højderyggen;
når skorstenen placeres i en afstand af 3 meter eller mere fra højderyggen, bør den ikke være lavere end linjen trukket fra højderyggen ned til horisonten i en vinkel på 10º.

Tilslutning af en pejseindsats eller kedel til en skorsten er ofte forbundet med problemer med inkonsistens i diametre. I dette tilfælde er det sædvanligt at bruge en reduktionsadapter. Det område, hvor skorstenen er forbundet til udstyret, skal behandles med et specielt fugemasse. Yderligere samling af skorstenen udføres med ekspansion opstrøms for kondensatet, så kondensat ikke slipper ud til rørets ydervæg.

Skorstenskonstruktion: grundlæggende regler

De fejl, der blev begået i skorstensbranchen, er fyldt med alvorlige konsekvenser. Husk, at når du bygger en skorsten med egne hænder, er det vigtigt at overholde alle bygningskrav og standarder. Nogle konsekvenser af analfabet design medfører dyre ændringer af skorstenen, mens andre fremkalder forgiftning ved forbrændingsprodukter eller brande..

Eksperter anbefaler ikke at bruge materialer, der ikke er beregnet til dette formål, f.eks. Aluminium og asbest. Ændring af rørdiameteren under nyttig drift uden inddragelse af specialister reducerer i det mindste varmesystemets effektivitet. Belastningen på skorstenens bund bør ikke være større end værdien, hvilket kan føre til ødelæggelse af bygningen.

Flere installationer kan kun kombineres til et skorstenenetværk, hvis der er bekræftende beregninger, der er foretaget af en specialiseret specialist. Blandt de farligste fejl er følgende: utilstrækkelig varmeisolering af røret, hvilket fører til forkulning af tilstødende materialer og deres brand; brug af ventilationskanaler til fjernelse af røg; uautoriseret reparation og ændring uden foreløbige beregninger.

Skorstene til komfurer

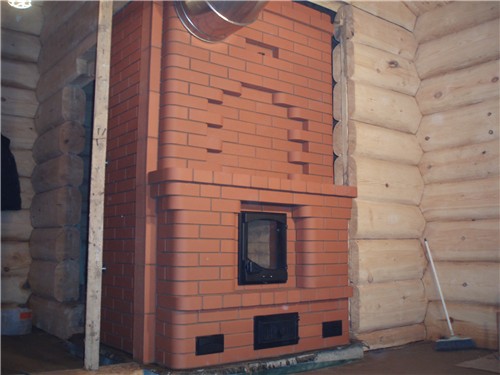

Opførelsen af en skorsten til ovne er strengt reguleret af bygningsregler. Så det anbefales at bygge en komfur til opvarmning af højst 3 værelser, der er placeret på samme etage. I to-etagers huse er det tilladt at opføre køjeovne med separate ildkasser og skorstene til hver etage..

Ovnens røgkanaler kan placeres i ydervæggene i ikke-brændbart materiale. I mangel af vægge, hvor en skorsten kan placeres, er det sædvanligt at bruge hoved- og monterede skorstene til at fjerne røg. Som regel laves et separat rør eller en separat kanal til hver ovn. To ovne kan forbindes til et rør, som er placeret på samme etage. Ved tilslutning af to kanaler er det nødvendigt at sørge for snit, der har en tykkelse på 0,12 meter og en højde på mindst 1 meter fra bunden af rørforbindelsen.

Skorstene er designet lodret uden afsatser. Skorstenens afvigelser fra lodret med 30 grader er tilladt med en hældning på ikke mere end 1 meter. Skrå områder skal være glatte. Skorstene på huse med tage af brændbart materiale bør være udstyret med gnistfangere af et metalnet, hvor der er huller, der ikke er mere end 5 x 5 millimeter store.

Konstruktioner fremstillet af ikke-brændbart eller brændbart materiale, der støder op til komfurer, ventilationskanaler og skorstene, bør beskyttes mod brand ved skæring fra ikke-brændbare materialer, og de resulterende huller mellem vægge, skillevægge, lofter og snit anbefales at fyldes med ubrændbart materiale. Afstanden fra beton- eller murstensskorstene til tagets svære at brænde og brændbare elementer skal være mindst 130 millimeter, fra et keramisk rør uden isolering-250 millimeter.

Skorstene til pejse

Kravene til skorstene til en pejs afspejler de betingelser, der gælder for komfurer. Brændstoffet er det samme, driftsprincippet for varmesystemer er ens. For eksempel bruges pejse ofte til opvarmning. Men hvis vi ikke taler om storstilet opvarmning, så kan du klare dig med et radiatorrør, som er en særlig enhed lavet af plader, der øger varmeoverførselsområdet.

Som med andre skorstensdesigner skal røgen fra pejse fjernes på en enkel måde. Det er bedre, hvis du bygger en lige lodret skorsten, der er mere end 6 meter høj. Et mere komplekst design kan laves, hvor der er bøjninger med en spids vinkel på mindre end 45 °. Hvis det er nødvendigt, skal du bruge en albue og installere en tee, der letter adgangen til efterfølgende rengøring.

Et passende niveau af varmeisolering er også vigtigt. Røgen varmer røret op, hvilket betyder, at det er nødvendigt at beskytte lofter og vægmaterialer mod brand. Hvis en sandwichskorsten passerer nær træ eller plast, er det sædvanligt at isolere den med basaltbaseret materiale. Røggasudløbet skal også beskyttes mod kulde. For eksempel er det ikke tilladt at placere et enkelt væg rustfrit stålrør udendørs. Beskyt skorstenen med en installeret vejrskovl eller svamp.

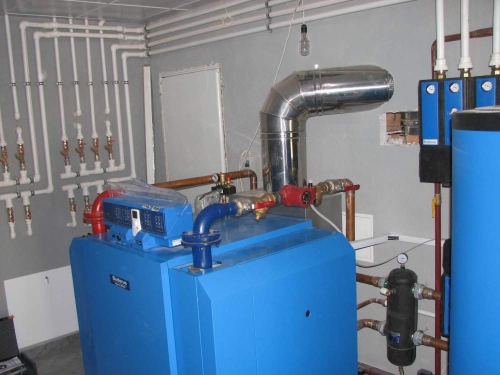

Skorsten til fast brændsel og gasfyr

Varmekedler, der fungerer på faste brændstoffer, er tæt på pejse og ovne samt gasfyr. Med den første gruppe er de forenet af træ som en almindelig brændstoftype og det hyppige behov for at rense apparatet for aske, med det andet – af ligheden i energifordelingen til opvarmning. Ordningen for opførelse af en skorsten til fastbrændselskedler ligner stort set.

Skorstenen til gaskedler skal have en kanal i sit design – to enheder kan tilsluttes en kanal, der er placeret i en afstand på mindst 750 millimeter. Det er bydende nødvendigt at bygge en forseglet skorsten for at forhindre lækage af kulilte og en kondensatbestandig struktur. Moderne højtydende gaskedler producerer 1-3 tusinde liter kondensat om året, og på grund af den lave temperatur i afgangsgassen kan kondensatet ikke fordampe, men strømmer ned ad skorstenens vægge og trænger ind og ødelægger murstenen.

Det er umuligt at forværre skorstensudkastet til en gasfyr. Det ideelle tværsnit til udstødningskanalen er rundt. En ujævn eller ru indre røroverflade vil forringe trækkraften. Røgudstødningskanalens tværsnit må ikke være mindre end røgrørets diameter på de tilsluttede apparater. For eksempel, hvis udløbets diameter på gaskedler er 150 millimeter, bør udstødningskanalens diameter ikke være mindre end 150 millimeter. Sådan en skorsten skal gå ind i himlen uden tilstedeværelse af dæksler og visirer.

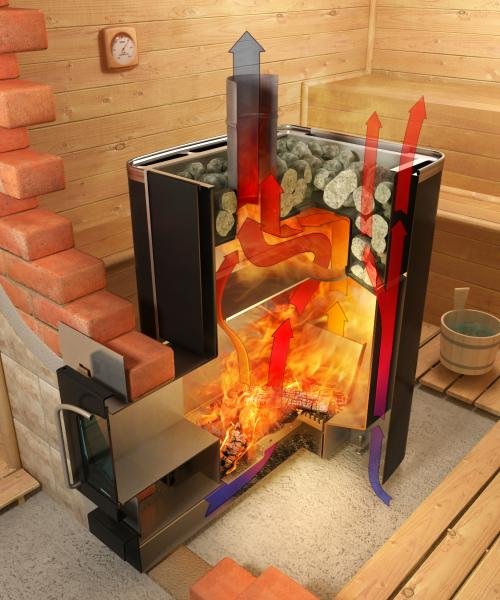

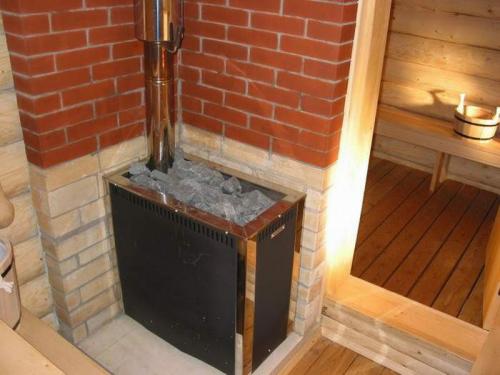

Skorsten til saunaer og bade

Ildkassen og skorstenen i et russisk bad eller en finsk sauna kræver varmeisolering. Det er sædvanligt at isolere lofterne analogt med de ovenfor beskrevne skorstene, og vægmaterialet ved siden af ildkassen skal dækkes med metalplader. Overskudsvarmen fra skorstenen kan bruges til erhverv.

En populær mulighed for at øge effektiviteten er brugen af et metalnet, hvor der hældes sten, som er i stand til at omslutte en varm skorsten og varme op. En anden tilføjelse er forbrændingsintensitetsregulatoren. Skorstensudkastet bør opretholde forbrændingen på det krævede niveau, ikke frigive al varmen til gaden og skabe en temperatur i rummet tæt på 70-80 grader Celsius. Det er klart, at der ikke kan være tale om røg, der kommer ind i dampbadet..

Således blev du bekendt med forviklingerne ved enheden til en funktionel og teknisk korrekt skorsten og så videoen med installation af skorstenen med dine egne hænder. Hver mulighed har sine egne finesser ved installationen og skal konsulteres med en specialist. Følg de grundlæggende vanskeligheder ved installation af en røgudstødningskanal, og varmesystemet i dit hjem fungerer med høj effektivitet..
