DIY kopifræsning

I den moderne verden er det ofte nødvendigt at oprette en kopi af noget eller reproducere og gentage noget. Til dette formål bruger mange virksomheder i vid udstrækning kopifræsningsmaskiner, der er designet til at skabe produkter, hvis form er mest i overensstemmelse med en given indledende prøve. De tillader produktion af dele i store mængder, samtidig med at de sikrer en høj forarbejdningshastighed og produktion af hvert element..

Indhold:

Egenskaber ved fræsningsproceduren

Fræsning er en af ​​de mest almindelige bearbejdningsmetoder. Ved hjælp af fræsning, grovbearbejdning, efterbehandling og halvbearbejdning udføres formede og enkle overflader af emner fremstillet af stål, ikke-jernholdigt metal, støbejern og plast. Fræsning er kendetegnet ved et højt produktivitetsniveau, som gør det muligt for slutresultatet at opnå produkter med den korrekte geometriske form.

Fræsning kan udføres på to måder: proceduren for modfræsning (mod foderet), når foderet er modsat rotorens rotationsretning, og fræsning er nedad (i foderet), når rotationsretningerne for kutteren og foderet falder sammen. Ved hjælp af fræsere, der er udstyret med moderne skærematerialer (mineralsk keramik, syntetisk superhard), kan du behandle materialer, der er hærdet til høj hårdhed, og derved erstatte slibningsproceduren.

Fræsemaskiner er beregnet til fræsning af overflader af håndtag, strimler, kroppe, dæksler og beslag med enkel konfiguration, kompleks konfiguration af konturer (såsom skabeloner, knaster), overflader af kropsdele. Fræsemaskiner er opdelt i to hovedkategorier: maskiner til generelle formål og specialiserede maskiner. Den første gruppe omfatter langsgående fræsning, cantilever, cantilever og kontinuerlige fræsemaskiner. Den anden kategori omfatter gevindfræsning, gearhobbing, slotfræsning, spaltefræsning og kopifræsning..

Formålet med kopifræsemaskinen

Det er sædvanligt at bruge kopifræsningsmaskiner til at udføre kopieringsværker i volumen og på et fly samt i volumen ved hjælp af volumetriske modeller og tilsvarende kopimaskiner til gravering af forskellige formede profiler, mønstre, ornamenter og inskriptioner samt til letfræsning arbejde. Et ubestrideligt plus ved sådanne enheder er, at han er i stand til at udføre utroligt komplekse mønstre med sin egen enkle enhed..

På maskinen kan du udføre forskellige fræsearbejder på stål, støbejern og ikke-jernholdige metaller ved hjælp af højhastigheds- og hårdmetalværktøjer i storstilet og mindre produktion. På sådanne maskiner, propeller til skibe, vinger af turbojetmotorer og dampturbiner, løbehjul af hydrauliske møller, stansnings- og smedemaskiner, presse- og støbeforme, forskellige knaster, matricer, forme, metalmodeller og emner.

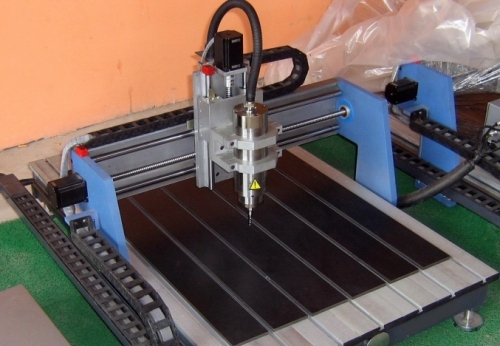

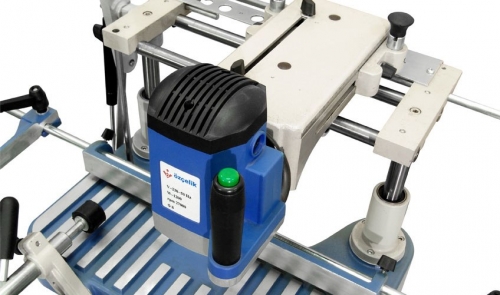

Sådant udstyr bruges også til at bore huller til håndtag, låse, låse, metalhængsler samt til at lave rammer til spejle og kanaler af enhver størrelse på plast- og aluminiumsprofiler, som i videoen om kopifræsning. På universelle maskiner er behandlingen af ​​sådanne produkter næsten umulig..

Kopimaskinen er designet til at fræse buede dele ved hjælp af kopieringsmetoden i henhold til en skabelon, hvorfra formen af ​​det fremtidige produkt kopieres. Brugen af ​​skabeloner gør det muligt at udelukke indflydelsen fra den menneskelige faktor i en så kompleks operation, og alle færdige dele har derfor samme form..

Til fremstilling af flere helt identiske produkter er det ikke kun muligt at bruge en enkelt skabelon, men også at lave alle efterfølgende dele i henhold til prøven af ​​den første. For den mest præcise gentagelse anbefales det imidlertid at supplere maskinen med en kopieringsenhed kaldet en strømaftager. Dens design er anderledes, men funktionen er den samme i alle tilfælde – det er mere præcist at overføre kopieringshovedets bevægelse til skæreindretningen langs profilen.

Kopi fræsemaskine design

Kopifræsemaskinen er designet til behandling af profiler (plan fræsning) eller relieffer (volumenfræsning) af produkter ved hjælp af et hårdmetalskæringsværktøj – fræser. Fræseren gengiver føreren – kopimaskinens kontur eller overflade på produktet. Hovedenheden på den manuelle kopimølermaskine har en pneumatisk, mekanisk eller hydraulisk forbindelse med sporingssystemet, som er ansvarlig for skæreværktøjets retning, på den ene side, der virker på forstærkeren, og på den anden side, handler på det udøvende organ.

En flad skabelon, en rumlig model, en referencedel, en konturtegning kan fungere som en kopimaskine, og en stylus, en kopirulle eller en finger, en fotocelle fungerer som en kopimaskine. Kopier kan være lavet af metal, plast eller træ. Arbejdsstykket og kopimaskinen er fastgjort på et roterende bord.

Det udøvende organ kan være en spole, skrue, magnetventil, elektromagnetisk kobling, differential. I forstærkningsanordninger på kopifræsmaskiner anvendes elektromagnetiske, hydrauliske eller elektro-optiske relæer. Ruheden af ​​overfladen af ​​emnet og profilens nøjagtighed afhænger af sporingsanordningens bevægelseshastighed: ruhed nr. 6 og profilens nøjagtighed er 0,02 millimeter. Aktuatorkredsløbet drives af en hydraulisk motorcylinder og en elektrisk motor.

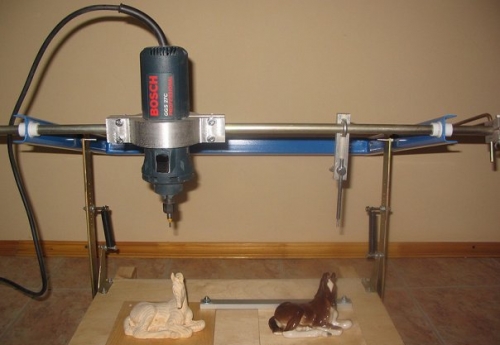

Kopiering i en fast skala udføres ved hjælp af en særlig enhed kaldet en strømaftager. Hvis du er interesseret i, hvordan du laver en kopifræsning selv derhjemme, kan du supplere den med denne enhed. Strømaftageren har en strukturelt styrestift, som er placeret på aksen og bevæger sig langs kopimaskinen, rotationsaksen og værktøjsspindlen. Når man bevæger sig langs kopien af ​​fingeren på emnet, beskriver spindlen en geometrisk lignende figur. Og kopieringsomfanget bestemmes af proportionerne af strømaftagerens arme..

Typer af kopifræsemaskiner

Ved typen af ​​drev skelnes følgende hovedtyper af kopifræsningsmaskiner: med en strømaftager, der er designet til at fungere i 2 og 3 dimensioner; universelle anordninger med en strømaftager, som er placeret på en roterende arm i et lodret plan; enkelt- og flerspindlede enheder med rektangulære og runde borde; mekanisk fodret, elektrisk og hydraulisk drevet, samt fotokopimaskine.

Der findes flere typer af lignende fræse- og kopimaskiner, der adskiller sig i niveauet for automatisering og fastspænding af emnet, der behandles:

Funktionsprincippet for kopifræsemaskinen

Behandlingen af ​​produkter på en kopimølle udføres ved hjælp af en master-enhed (kopimaskine), hvis handling forårsager en tilsvarende bevægelse gennem kopienheden i forhold til emnet i et specielt skæreværktøj. Gennem kopimaskinen virker kopimaskinen på udøvende organer, mens emnet og fræseren i relativ bevægelse genskaber overfladen, der er sat på kopimaskinen.

Hovedbevægelserne er spindelens rotation, bordets bevægelse og glidning langs konturen, spindelhovedets bevægelse, når den stuper. Hjælpebevægelser – acceleration af bevægelsen af ​​objektglasset, spindelhovedet og bordet, indstilling af bevægelser på bordet på sporingsbordet, stop, kopiering af ben og fastspænding af spindelhovedet.

Kopifræsningsmaskiner til aluminium er i stand til at arbejde i henhold til 2 sporingsordninger: handling med feedback og enkelt handling. Kopieringssonden og kutteren i et enkeltvirkningsskema er stift forbundet med hinanden, og sondens bevægelse langs kopien overføres til kutteren. Bøjning af kopipennen i en lukket kredsløbsordning medfører en forkert justering i positionen af ​​kopipennen i forhold til fræseren.

Resultatet af en sådan uoverensstemmelse sendes til et specielt sporingssystem, som sender et signal til aktuatoren for at korrigere værktøjsbanen. I dette tilfælde er der ingen stiv forbindelse mellem kutteren og kopimaskinen, og kopimaskinen opfatter ikke skærekraften, men sender kun det tilsvarende signal til de udøvende organer.

Der er to typer kopifræsning – volumetrisk og konturering. Kopimaskinens kurve under konturkopiering kan placeres i et plan, der er parallelt eller vinkelret på knivens akse. I det første tilfælde bevæger bordet med en kopimaskine og et emne sig i længderetningen, kontrollen af ​​kurveændringen udføres på grund af den lodrette bevægelse af snittet og kopimaskinstiften. Bordet med kopimaskinen og emnet i det andet tilfælde bevæger sig i tværgående og længderetninger i henhold til formen på den buede linje på kopimaskinen.

Den komplekse rumlige overflade af emnet under volumetrisk kopiering behandles af fræseren sekventielt ved hjælp af flere parallelle bordbevægelser, det vil sige, at konturkopiering udføres med hvert arbejdstræk. Ved afslutningen af ​​passet forskydes fræseren i forhold til emnet vinkelret på linjen med mængden af ​​krydsmateriale, derefter sker det næste arbejdsslag.

Der er også direkte kopifræsningsmaskiner, hvor pennen sender bevægelse til fræseren gennem strømaftageren. Sådanne maskiner bruges hovedsageligt til let gravering og fræsning. Ved brug af en strømaftager er det ud over kopiering muligt at reducere emneskalaen i forhold til kopimaskinen. Bevægelsen af ​​kopieringssonden langs kopimaskinen, som er installeret på maskinbordet, overføres til spindlen, som ved bearbejdning af emnet beskriver en kontur, der ligner en geometrisk kopimaskine.

DIY kopifræsning

I øjeblikket på markedet er fræsning og kopiering maskiner af forskellige designs og niveauer af kompleksitet. Det er dog ikke altid muligt at købe en, og prisen på en kopifræser er ret høj. Derfor står vi ofte over for spørgsmålet om, hvordan man laver en kopimølle derhjemme..

Selvfølgelig kan hjemmelavede maskiner ikke fuldt ud konkurrere med industrielle modeller, men de er stadig effektive og gør det muligt at lave kopier i høj kvalitet. Jeg vil med det samme tage et forbehold om, at det vil være meget svært at tilpasse kopieringsindretningen til en industriel fræseenhed, og det drejer sig først og fremmest om en kardinal ændring af hele apparatet. Derfor er det nemmest at samle en hjemmelavet kopifræser næsten fra bunden ved hjælp af et koblingssystem og en elektrisk motor med en borepatron til fræseren.

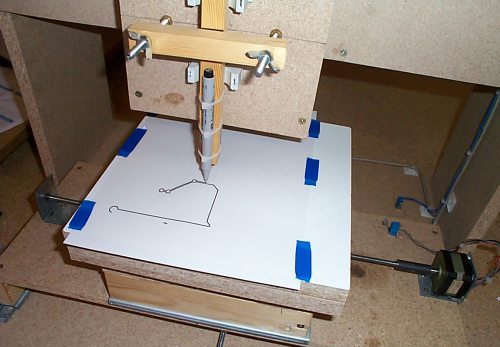

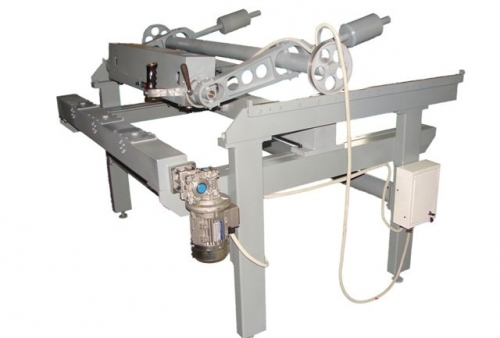

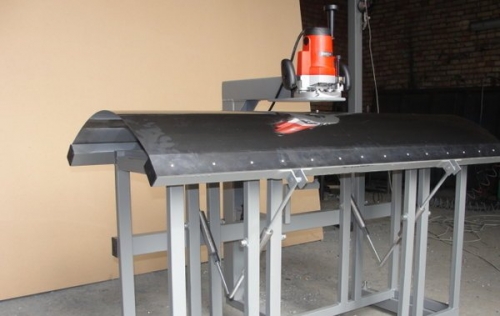

Der kan være mange designs af kopifræsningsmaskiner. Enhedens typiske design er som følger: Maskinen består strukturelt af et arbejdsbord, en understøtningsramme og et fræsehoved. Arbejdsfladen kan justeres i højden, fræsehovedet er udstyret med en elektrisk drivmotor og en totrins gearmekanisme, der giver to hastigheder på fræseakslen.

Mange husejere klager over, at når den kopierer et produkt, har den resulterende del mange fejl og uoverensstemmelser, der dukkede op ved ændring af kutternes retning, vibrationer og rysten i understøtningsstrukturen. Nedbøjning og bøjning af emnet tilføjer problemer, som er forbundet med en stigning i den interne belastning på grund af træets prøveudtagning. Det er umuligt at undgå alle manglerne ved fremstilling af en hjemmelavet kopifræser. Det anbefales bare at gøre kopimaskinen smalprofileret og ikke universel..

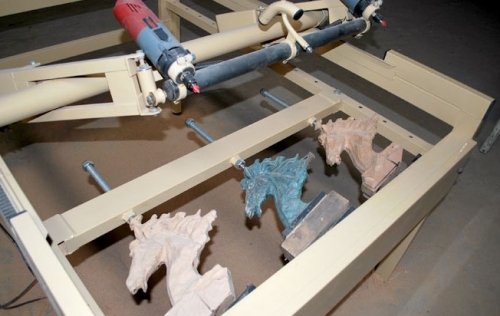

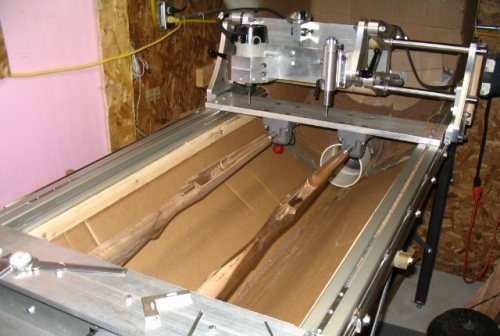

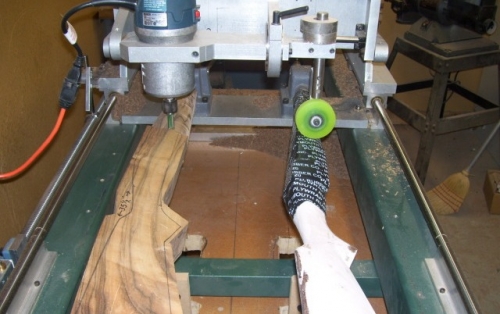

En hjemmelavet kopimølle skal optimeres til fremstilling af specifikke produkter, der passer til dig. For eksempel til effektiv fremstilling af en trædel af en pistol og en propelskrue kræves forskellige tekniske løsninger, de kan ikke kombineres i en maskine, og der kan forekomme bivirkninger, der er vanskelige at rette. Således er det mere praktisk at samle maskiner til nogle specifikke opgaver. Denne tilgang kan undgå mange omkostninger og vanskeligheder for dig..

En vigtig faktor er maskinens størrelse. Jo større produkt du planlægger at behandle, jo mere massiv skal strukturen være. Det er nødvendigt, at vibrationerne, der overføres fra knivdrevet, absorberes af vægten af ​​maskinens understøtningsstruktur. Lasterne skal understøttes af styreakserne, som også skal have en sikkerhedsmargen og ikke må bøje. De optimale parametre, når du designer en kopifræsning med dine egne hænder, vælges empirisk, dette sikrer en jævn kørsel af fræseren.

Når du designer en kopifræser, skal du bestemme, hvilken type dele du vil fremstille. Til graveringsarbejde og til fræsning af lange produkter kræves et andet arbejdsbord og en metode til fastgørelse af emner med en skabelon. Bevægelsesfrihed i skæreværktøjets forskellige planer afhænger af typen af ​​arbejdsbord.

Elmotorens effekt afhænger af de dele, der fremstilles, og deres materiale, som roterer fræseren og installeres på en hjemmelavet kopimølle. Til gravering og fræsning af træprodukter er en 150-200 watt jævnstrømsmotor nok.

For at sikre den nøjagtige kopieringsprocedure er det nødvendigt at forbinde kopieringssonden og enheden stift med hinanden og fastgøre skæreværktøjet i den. Samtidig skal deres højde og planer over arbejdsbordet falde fuldstændigt sammen. Den oprettede stive struktur skal installeres over skrivebordet på en sådan måde, at den kan bevæge sig i det lodrette og vandrette plan langs akserne, der betinget er skabt af siderne af skrivebordet.
