DIY maler- og tørrekammer

For at udføre malerarbejde af høj kvalitet, er det påkrævet passende udstyr og hjælpemidler underlagt alle sikkerhedsforanstaltninger. Alt udstyr, herunder forberedelsesområder og malebokse, ventilatorer og kompressorer, alt værktøj og slibemaskiner, skal vælges med største omhu. Med hensyn til maling og tørringskamre kan de laves i hånden med den strengeste overholdelse af nedenstående anbefalinger og instruktioner..

Indhold:

Formålet med maleri og tørringskammer

Hovedformålet med maler- og tørrekammeret er påføring af lak eller maling på overfladen og giver et jævnt og kvalitetsmaleri uden at snavs og støv falder ned på arbejdsfladen. Lignende udstyr bruges til hele produkter og individuelle dele i overensstemmelse med tilstande, der er acceptable for en bestemt type maling og lakmateriale. Udover maling kan malings- og tørrekamrene også udføre processen med hurtig tørring af den malede overflade..

Sprøjtekabinen sikrer, at malerarbejder udføres i overensstemmelse med de regulerede bestemmelser om brandsikkerhed og sanitærhygiejne og udføres som et lukket rum med forskelligt teknologisk udstyr. Afhængigt af formålet med maling og tørringskamre bruges de til behovene i bilservice, malerområder i specialiserede industrier og private bygninger.

Opførelse af maler- og tørrebod

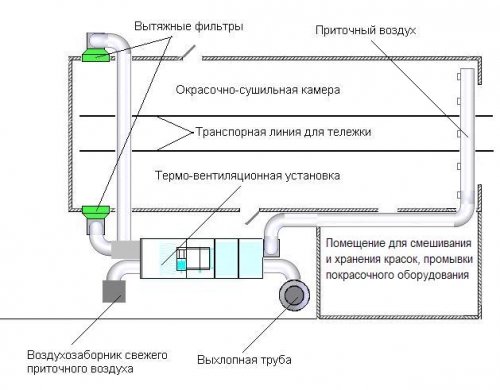

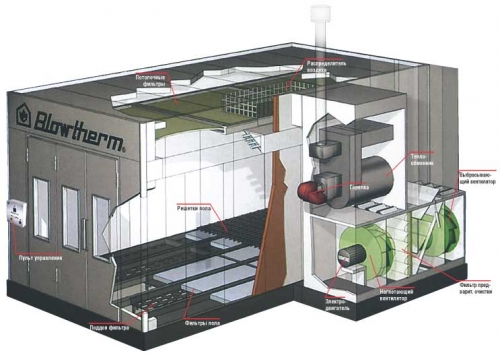

Maling og tørringskamre består af følgende strukturelle enheder: et lukket kammer til maling og tørring, et forsyningsventilationssystem med luftfiltre med forskellige rensningsniveauer, et varmesystem med en varmegenerator, et belysningssystem og et udsugningsventilationssystem med luftfiltre.

Du har muligvis brug for caprolon -stænger, som du kan købe i specialforretninger. Det bruges til fremstilling af strukturelle og friktionsbeskyttende dele..

Installationsmetoder

Sb 7427 maler- og tørreboden kan installeres på to måder. I det første tilfælde er et maleri- og tørrekammer installeret på en præformet bund af beton, der lægger et lysstrimelfundament, hvis øverste bund er på niveau med gulvet i rummet. Denne kamerainstallationsteknik er ret pålidelig, men meget dyr..

I den anden metode er maler- og tørreboden installeret på en hævet metalkonstruktion. Strukturen er lavet af profileret metal af høj kvalitet. Ulempen ved denne metode ligger i forskellen i højderne på gulvet i maler- og tørrekammeret og værkstedet, hvilket kræver yderligere installation af overgangsstiger eller broer.

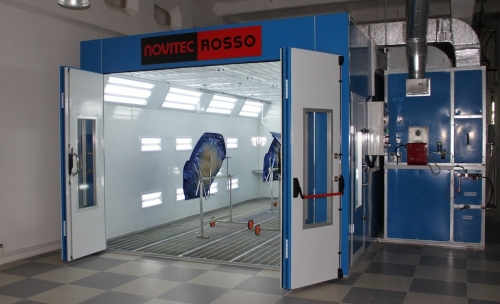

Sprøjtekabinerne er udstyret med døre med god lufttæthed. Højtemperaturbestandige hvide maling og lakker bruges normalt til at male kammerets vægge for at kontrollere kvaliteten af de malede overflader. De mest populære til disse formål er pulvermaling, som er holdbare og modstandsdygtige over for ydre påvirkninger. I rummet mellem væggene har kammeret en ubrændbar isolering for at undgå varmetab under maling og tørring.

Tvungen ventilation

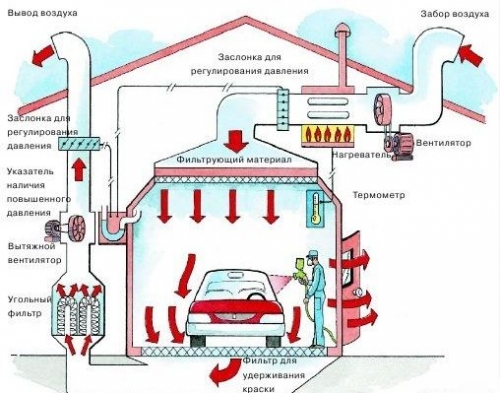

Ved arbejde i en sprøjtekabine kan der dannes forskellige hvirvler og døde zoner. Derfor skal maler- og tørrebodens design være designet, så loft- og gulvluftfiltrene er placeret på tværs af hele rummets bredde. For at forhindre, at døde zoner optræder inde i maler- og tørreboksen, er den udstyret med et udsugningsventilationssystem med afspærrings- og styreventiler, som er placeret i gulvrummet..

Den designede cirkulation og specielle ventiler hjælper med at beskytte mod turbulente hvirvler inde i maler- og tørreboksen og opretholder trykket på det krævede niveau. Dette er af stor betydning, da gulvfiltrene bliver snavsede, øges trykket i kammeret, hvilket resulterer i malingsdåge. På den anden side fremkalder utilstrækkeligt tryk indtrængen af støv indeni, hvilket negativt påvirker kvaliteten af lakken eller malingbelægningen.

For effektivt at fjerne opløsningsmidler og aerosoler kræves en luftstrømshastighed på cirka 20 centimeter pr. Sekund. Det er sædvanligt at opretholde luftstrømmen ved 25 centimeter pr. Sekund. De enkleste beregninger viser, at for at opnå denne hastighed med et kammerareal på 28 kvadratmeter kræves et kammer med en kapacitet på cirka 25.000 kubikmeter luft i timen..

Varmesystem

Tørrekammeret skaber et temperaturregime til tørring ved hjælp af en varmeveksler, der af sikkerhedsmæssige årsager er udstyret med en beskyttende termostat i tilfælde af overophedning. For elektrisk udstyr i et sådant kamera kræves beskyttende jordforbindelse..

Det er bydende nødvendigt at være opmærksom på varmeydelsen. For eksempel at opvarme 18.000 kubikmeter luft i timen i saima maler- og tørreboden til en temperatur på 40 grader, skal du bruge 240.192 kilowatt. Husk, at med lavere ydelse vil det være koldt at male om vinteren..

Varmevekslerens materiale er temperaturbestandigt rustfrit stål. Varmevekslerens type og form vælges afhængigt af brænderens design, som styres af automatiseringsenheden for at opretholde en streng værdi af lufttemperaturen i kammeret.

Der er tre hovedtyper af varmegeneratorer: med diesel-, el- og gasvarme. En elektrisk varmegenerator bruges meget sjældent på grund af en betydelig stigning i varigheden af opvarmning og afkøling af maler- og tørreboden. Dette skyldes varmeelementernes høje inertitet, som tager lang tid at varme op og køle ned. Derudover er denne type varmegenerator kendetegnet ved et højt energiforbrug – 88 – 196 kW.

Varmegeneratorer med en gasbrænder fungerer perfekt, men de har brug for en lang, dyr koordinering og udvikling af et projekt til forbindelse til et gasdistributionsnet. En diesel varmegenerator fungerer bedst. Derudover kræver det ikke dyre og langvarige godkendelser med brandmyndigheder og SES..

Belysningssystem

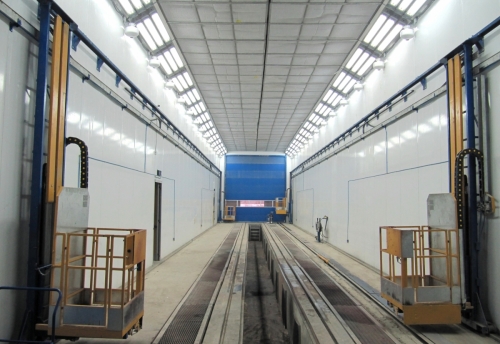

En standard sprøjtekabine har 8 til 10 armaturer i loftet på kabinen, som er placeret i en 45 graders vinkel. For at opnå et maleri af høj kvalitet er det nødvendigt at montere armaturerne i sidevæggene. Hvis kun de øvre belysningsarmaturer er tilvejebragt i tegningen af maleriet og tørreboden, kan der være problemer med at male lodrette overflader med flerlagsbelægninger..

Således installeres belysningsarmaturer i sprøjtekabinen på loftet og derudover på væggene. Sådan belysning er ret funktionel, da den giver dig mulighed for at opnå den bedste effekt, når du vurderer den malede overflades jævnhed og høje kvalitet. Standardstørrelsen for sprøjtebelysning er 1000-2000 lux. Også kameraer bør være udstyret med bagvægsbelysning, fordi frontmaleri er mere intens. Det er sædvanligt at vælge modeller med den mindst flimrende effekt..

Udstødningsventilation

Specificeringen af maler- og tørreboden kræver installation af luftfiltre med mulighed for hurtig installation og demontering af deres filterelementer. Fordel filtrene over hele området af loftet og gulvet i kammeret. Konstruktionen er udstyret med filtre på en sådan måde, at den udsugede og tilførte luft renses. De sanitære og hygiejniske standarder bestemmer det samlede rengøringsniveau for luftfiltre i et niveau på mindst 99%.

En sådan høj værdi kan kun opnås ved anvendelse af filtrering i flere trin. Luften renses i første fase fra store partikler og senere fra finere dispergerede fraktioner og flygtige forbindelser. Nova verta maler- og tørreboden skylles med luft for at fjerne brandfarlige stoffer, der danner brandfarlige blandinger med atmosfærisk ilt.

De forsøger ikke at installere det nederste filter direkte på udsugningskanalen, ellers vil for hurtig forurening af filterelementerne kræve hyppig udskiftning. Derudover vil filtreringsoverfladen, når den er monteret på en luftkanal, være begrænset, og dette fremkalder en indsnævring af luftstrømmen, en stigning i dens hastighed og en uønsket stigning i trykket inde i maler- og tørrekammeret..

Hvis det er muligt, kan du installere sensorer til overvågning af tilstopning af filter i automatiseringssystemet. Betjeningspanelets knapper er så enkle som muligt i indeksering, og tilstande justeres automatisk ud fra signalet fra den indbyggede timer. Det er praktisk at kunne skifte mellem manuel og automatisk driftstilstand på fjernbetjeningen..

Typer maling og tørringskamre

Maling og tørringskamre adskiller sig fra hinanden i form af opvarmning og ventilation. Ventilationsmetoder varierer. Luften er udsat for påvirkning af to blæsere lavet med en skrueturbine. Den propeldrevne blæser er udstyret med en turbine, hvis blade er skruet fast som et skib eller en flypropel. De giver høj ydeevne og betragtes som rimeligt økonomiske..

Centrifugalventilatorer har en turbine i deres design, som er et hjul med vinger, der roterer i et volutformet hus. Luft kommer ind i turbinens centrum og smides væk under påvirkning af centrifugalkræfter i rotationsretningen ind i volutten. Centrifugalventilatorer skaber statisk tryk. Luften til møllen kan komme gennem ventilationsrørene.

Lufttilførsel til destinationen fra møllen kan også foregå gennem ventilationsrør. En sugeventilator trækker luft fra kammeret, der er forurenet med opløsningsmiddeldampe og malingstøv. En anden blæserventilator trækker luft ind udefra og blæser den ind i kammeret. Afhængigt af ventilationssystemets egenskaber skelnes følgende typer maler- og tørrekamre: kamre med øget tryk, med en gennemgående luftstrøm og vakuum.

Øgede trykkamre er de mest almindelige. Blæseren er mere effektiv end sugeventilatoren. Denne overskydende luft skaber et tryk, der er lidt over atmosfærisk. Støv udefra kommer derfor ikke ind i kammeret, fordi luft tvinges ud gennem uforseglede samlinger. Et sådant kammer kan indtastes under drift. Kammeret kræver ikke omhyggelig forsegling af kammeret. Men i et sådant kammer forekommer der stadig støv – tørt snavs på bilen. Derudover er maletåge dårligt tegnet..

Sprøjtetørrende kabiner med en passerende luftstrøm har to blæsere af samme ydelse. Trykket i og uden for kammeret er det samme. Installationen er forseglet, ellers kan der trænge støv ind gennem revnerne.

Sprøjtetørrende kabiner med vakuum har i deres design en sugeventilator med en højere ydeevne end en blæser. Der kan kun bruges én sugeventilator, som samtidig trækker luft ind til fornyelse. Nogle kameramodeller er kendetegnet ved et sådant arrangement af luftind- og udløb, at bilen placeres i luftstrømmen under maling og tørring, som om den var i bevægelse, i modsætning til det traditionelle arrangement, når suget finder sted på gulvniveau . Disse kamre giver de bedste betingelser for malingsdugsugningsproceduren..

Princippet for maling og tørringskammerets drift

Spray-tørring kamre, der er designet til processen med at male dele og efterfølgende tørring, på trods af dette, er i stand til at fungere i fire tilstande: maling mode, holder, tørring og blæser. Nedenfor angiver vi dem og giver en kort beskrivelse..

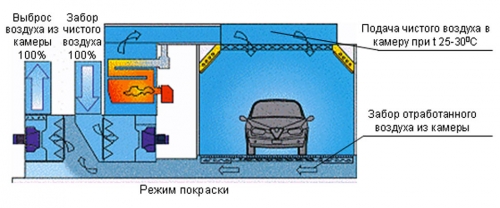

Malemåde

Udstyret opvarmer kammeret eller overfladen, der skal males, til den temperatur, hvor produktet males fra sprøjtepistolen. Denne temperatur giver de mest gunstige betingelser for fordampning af fortyndingsmidlerne. Under maling anses den optimale temperatur for at være 20 grader over nul, under tørring ligger temperaturen i området + 60 – 70 grader Celsius.

Luften opvarmes med en elektrisk spole eller gasbrænder, men dette gøres oftest ved at brænde dieselolie. Varmluftgeneratorer er placeret adskilt fra kammeret. Luft tages fra atmosfæren og kommer ind i de grove støvfiltre. Forsyningsventilatoren blæser luft gennem varmeveksleren for at varme den op. Den opvarmede luft passerer gennem kanalerne ind i loftrummet og strømmer derefter gennem de fine filtre på loftet ind i kammeret.

Sådanne fine filtre er placeret i hele loftets rum, hvilket udelukker muligheden for turbulent luftstrøm. Luftstrømmen flyder jævnt fra top til bund og bøjer rundt om det produkt, der skal males. Malingspartikler kan fastholdes af gulvfiltre, der er placeret under ristene. Luften opvarmes kun, når ventilationssystemet er i drift. I tilfælde af en planlagt eller pludselig nedlukning af systemet stopper opvarmningen med det samme.

Eksponeringstilstand

Overgangen fra maletilstand til tørring sker ikke med det samme. Kammeret går ind i en særlig holdefase for at rense luften i rummet for opløsningsmiddelrester, der varer 15 minutter. I løbet af denne tid fjernes resterende opløsningsmidler og støv fra kammeret. Når den indstillede tid er gået, åbnes luftspjældet i forsyningsenheden, og maler- og tørreboksen skifter til den næste tørretilstand. Alle disse operationer udføres automatisk.

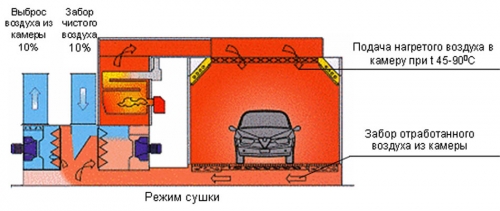

Tørretilstand

I tørretilstanden slukker udstødningsventilatoren automatisk, og kammeret fungerer i recirkulationsfasen, med ca. 10-15% frisk luft taget fra gaden for at forhindre, at den recirkulerede luft bliver overmættet med opløsningsmidler, hvilket kan fremkalde måtter af lakken og dannelsen af en eksplosiv blanding. Tørretilstanden, takket være recirkulationsprincippet, er meget økonomisk på trods af prisen på sprøjtekabinen: energiforbruget er lavt, og brændstofforbruget er kun 40% i forhold til malemåden.

Under recirkulation passerer luft gennem lommefiltre, der er ansvarlige for forrensning, gulv- og loftsfiltre. Luften renses også for støv under kammerets drift i tørringsfasen. Brugen af kraftfulde blæsere gør det muligt at opretholde lufthastigheden næsten på samme niveau som i maletilstanden.

Det komplette sæt af aggregatet er koordineret med kammerets dimensioner. Brændereffekten giver de nødvendige driftstilstande i hele årstemperaturområdet. Dieselbrænderen sikrer normal drift af maler- og tørrekammeret ved en udetemperatur på 10 til 40 grader under nul.

Det er sædvanligt at udføre tørretilstanden ved en temperatur på plus 60 grader C. Ved en temperatur på mere end 80 grader forekommer malingbrænding. Opvarmning over 60 grader tåler dårligt tilbehør fremstillet af plastmaterialer, der bruges til at færdiggøre karosseri, dæk, motordele, paneler af elektronisk udstyr og instrumenter. Oftest bruges naturgas eller dieselolie som brændstof. Den første bruges sjældnere, fordi det er usikkert og dyrt at starte sin egen individuelle tankstation..

Udrensningstilstand

Efter tørring, som normalt tager 30 minutter, slukkes brænderen, luftspjældet lukkes, og udstødningsenheden tændes. Udrensningstilstanden udføres på grund af tilførsel af udeluft til maler- og tørrekammeret. Efter 5 minutter slutter køling, og ventilatorerne slukker automatisk.

Produktion af maler- og tørrebod

Det blev allerede nævnt ovenfor, at malings- og tørrekammeret kan installeres på en betonbund, så er gulvet på samme niveau med det omgivende rum eller på podiet – præfabrikeret metalbase fra stålprofiler, der er forbundet til en enkelt helhed.

Maling og tørringskammeret består konventionelt af 4 komponenter: selve rummet, ventilationssystemet i kammeret, kammerets belysning og varmesystem. Hvad angår lokalerne, skal alle selv bestemme hvilken størrelse de skal vælge eller bygge et værelse, hvordan man dekorerer lærred og vægge. Det er dog værd at huske følgende ting..

I maler- og tørreboden skal skyttegravene laves med egne hænder, eller en anden etage skal tænkes ud for at fjerne luft. Væggene skal være lette at rengøre og vaske og lavet af materialer, der ikke genererer støv – ikke fungere som en støvkilde. Loftfiltre bør ikke optage hele loftet, som skal være skråt, så der ikke dannes luftturbulens i hjørnet mellem loft og vægge.

Den enkleste løsning til at lave en maler- og tørrebod på egen hånd er at bygge den inde i et andet rum, for eksempel inde i hovedværkstedet, oprette to parallelle skyttegrave til udstødning af luft, forbinde dem til en ved udgangsstedet til gaden og overlappe med en metalgrill, lave vægge af gipsplader på en metalramme og bruge mineraluld til varmeisolering.

For at skabe luftudveksling i maler- og tørrekammeret er det værd at overveje, hvad loftdelen er til at levere ren luft til kammeret. Du skal købe dele som luftkanaler og en snegl, samt lave en beholder til luftindtag og fastgørelse af loftsfiltre..

En snegl er en anordning, der tjener til at pumpe luft, luftkanalerne er galvaniserede pladerør, og beholderen er med andre ord et badekar af metalplader med et indløb til lufttilførsel. Sneglen er ansvarlig for at tvinge luft, som passerer gennem luftkanalerne ind i beholderen, hvor der opstår for stort tryk og føres over hele filtrets område til sprøjtekabinen.

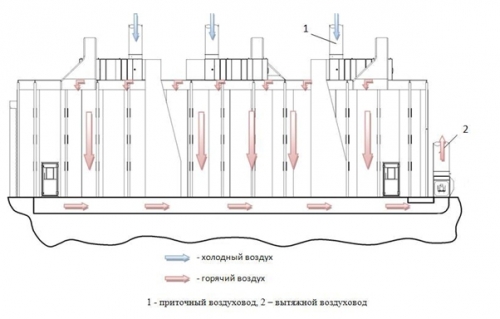

Med opvarmningen af maleriet og tørreboden er situationen mere kompliceret. I det proprietære kammer er varmeveksleren indbygget i tilluftskanalen, brænderens flamme brænder i den og arbejder på et solarium. Således opvarmes varmeveksleren, luften, der passerer gennem varmevekslerens rør, opvarmes og bliver varm ind i kammeret.

Den forurenede og opvarmede luft udledes udenfor og kan ikke genbruges for at spare omkostninger. Dog kan luftcirkulationen organiseres på en lidt anden måde – tag den opvarmede luft fra kammeret, genopvarm den. Og at hæve temperaturen til tørring i kammeret vil ske hurtigere og til en lavere pris. Du kan integrere elektriske varmeelementer i tilluftskanalen eller tilføje en gasbrænder.

Sikkerhedsspørgsmål

Brande ved arbejde med lak og malingsmaterialer anses statistisk for at være ret almindelige. For at undgå brandfarlige situationer anbefales det at være opmærksom på følgende:

Loftet og væggene skal være lavet af paneler med et ubrændbart fyldstof;
Kameraet skal være udstyret med et brandslukningssystem eller sørge for, at det kan installeres;
Betjeningspanelet skal have en udgang til ventilen, som er ansvarlig for at slukke for trykluften;
Kameraudstyret skal være fremstillet i et eksplosionssikkert design;
Det elektriske udstyr skal være forsynet med et jordingssystem;
Varmeveksleren skal have en sikkerhedstermostat mod overophedning;
Døren skal være udstyret med en antipaniklåseanordning og åbne med et enkelt skub..

Det sværeste fra et teknisk synspunkt er oprettelsen af en øvre boks med loftsfiltre samt et luftvarmesystem. Det uafhængige maler- og tørrekammer gør det muligt at organisere proceduren for maling af dele og produkter på kort tid og underlagt alle ovenstående krav.
