DIY rør svejsemaskine

Meget ofte står ejerne over for behovet for at samle, reparere eller udskifte rørledningen både inde i bygningen og på gaden. Hvis du vil foretage installation af rør i høj kvalitet i et system, skal du bruge en speciel svejsemaskine. Strukturens holdbarhed, høj beskyttelse af produkter mod ydre påvirkninger, isolering, holdbarhed, langsigtet bevarelse af varme og mange andre faktorer afhænger af kvaliteten af ​​rørledningssvejsning. I denne artikel vil vi behandle enheden og teknologien til rørsvejsemaskinen, overveje ordningen for egenproduktion af denne enhed og funktionerne ved dens anvendelse..

Indhold:

Funktioner ved brug af enheden til svejsning af rør

Rørsvejsningsudstyr er normalt påkrævet ved reparation af forsyningslinjer eller udskiftning af rør. Det bruges ved installation af et vandforsyningssystem i en lejlighed eller i et landsted til konstruktion af et opvarmnings- og kunstvandingsinstallationssystem. Vandforsyning installeres fra specielle rør, vinkler, tees, kryds. Disse elementer svejses i ét stykke, og der opnås et komplet forseglet system..

Ved installation af rør anvendes flere typer svejsning: fatning, stød og fatning. Ved stødsvejsning er der ikke behov for yderligere dele, da rørene er svejset ende-til-ende. Ved stik- og fatningssvejsning er det nødvendigt at anvende stævner og koblinger.

Der er manuelle og mekaniske svejsemaskiner. Mekaniske svejseanordninger er designet til svejsning af rør fra 40 millimeter og derover. Denne enhed er meget praktisk, når det er nødvendigt at foretage en høj justeringskraft af røret og beslaget. Den håndholdte rørsvejsemaskine er velegnet til selvsvejsning. Denne type er beregnet til rør med en lille størrelse – op til 50 millimeter. Men nu produceres sådanne anordninger til enhver række rør, når svejsning med fittings bruges, dvs. op til 125 mm.

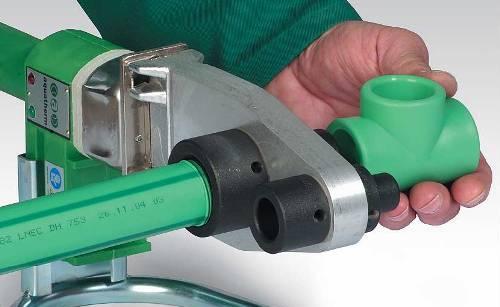

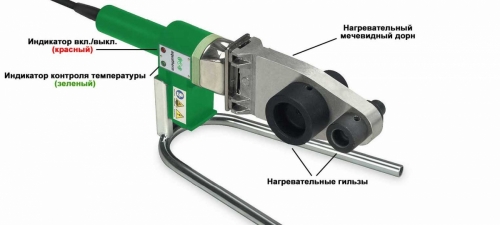

Rørsvejsemaskinen indeholder en strygesål, dyser og varmeelementer med forskellige diametre. Funktionsprincippet for en sådan anordning ligner betjeningen af ​​et konventionelt jern, men svejsemaskinen har to varmeelementer, under hvilke et separat element er installeret på kroppen. Et rundt varmeelement er beregnet til opvarmning af rør og fittings, der er smeltet sammen til et enkelt system.

Inden arbejdet påbegyndes, sættes værktøjet i en stikkontakt. Der er åbninger på enheden, hvor du skal indsætte specielle dyser med samme diameter som diameteren på de fremtidige rør, som du vil forbinde. Rørene skal fastgøres til disse dyser med enderne, der skal svejses. Derfor varmes dyserne langsomt op.

Derefter skal du indstille den nødvendige temperatur samt hastigheden for opvarmning og afkøling. Enheden med dyser varmes op i cirka tredive minutter. Svejseprocessen tager relativt lidt tid. Vær meget opmærksom på tilstanden for den ønskede temperatur og opvarmningsrytme, da rørene ikke kan genopvarmes. De opvarmede rørstykker kan fjernes i det øjeblik, de er klar til at begynde at smelte. De skal forbindes med det samme..

Forskellige modeller har forskellig effekt og opvarmningshastighed, som afhænger af diameteren på rørene, der svejses, og formålet med enheden. På samme tid adskiller enheden til rørsvejsning sig ikke. Hvis du bruger den forkerte varmerytme, vil forbindelsen være løs og utæt. For at gøre dette er det nødvendigt at tage højde for rørens diameter, beslagets størrelse og andre egenskaber. Beslag bruges til at forbinde rørene. Deres kanter indsættes i rør og danner, når de smeltes, en integreret overflade..

Beslag kan variere, men diameteren skal tilpasses til rørdiameteren. Ved installation af vandrør bruges afspærringsventiler i form af ventiler og fastgørelseselementer, der fastgør rør i forskellige retninger. Som følge heraf bør der opnås en pålidelig og stram forbindelse, som ikke længere kan afbrydes..

Sådan laver du en rørsvejsemaskine

Først skal du forberede alle de elementer, du kan få brug for til at oprette en rørsvejsemaskine. Du skal bruge et almindeligt hjemmestrygejern. Det er også nødvendigt at bestille fra en drejer to klinger til fittings og rør, til en møtrik og en beslag. Mål diameteren på selve røret. Du kan bruge et termoelement i krom-aluminium eller med åben ramme. Inden arbejdet påbegyndes, skal du læse alle trin omhyggeligt for at forstå, hvilke andre ting der stadig kan være nyttige for dig..

Du kan bruge dit 800 watt hjemmestrygejern, som har en rørformet elektrisk varmelegeme i et aluminiumskabinet. For at gøre dette skal du fjerne alt unødvendigt fra jernpladen, dvs. dens temperaturregulator. Afskær derefter unødvendige fremspring. Som et resultat bør du stå tilbage med en almindelig komfur med en varmelegeme..

Bor et 6 mm hul i pladen og skru lugsene med en bolt. Der skal bores et hul på den modsatte side af tuden, så du kan installere et termoelement i det. Du kan tage et stort termoelement, trække de to svejsede ledninger ud af det, skære i længden og indsætte i boringen på jernpladen. Men først er det nødvendigt at indsætte glimmerrør der for elektrisk at isolere temperaturen fra komfurets krop.

Alle elementer i en hjemmelavet rørsvejsemaskine skal samles i et hus. Du skal tilslutte en afskærmet ledning 1 meter lang til termoelementet, og et to-leder kabel også 1 meter langt til varmeelementet. Alt dette fjernes gennem et hul i håndtaget, som er fastgjort til det ydre hus med M4 skruer og er lavet af glasfiber 4 mm tykt.

Der er et mellemrum mellem termoelementpladen, spidsen og kappen, der skal fyldes med en termisk isolator, f.eks. Asbestuld. Spidser, der stikker ud over kabinettet, skal isoleres termisk fra det. Diameteren på hullet i foringsrøret skal være 10 millimeter større end diameteren på tapperne.

Termostaten skal placeres separat i en speciel plastkasse, der kan limes af organisk glas 5 millimeter tykt ved hjælp af dichlorethan. Som indikation kan du bruge en måler fra en gammel båndoptager. Denne indikator er udstyret med to sektorer på skalaen – gul og rød. Der er et nulmærke mellem dem, hvilket svarer til 270 grader, og dette er den mest optimale temperatur til svejsning.

Den røde sektor har en temperatur over normal, og den gule er under. Den variable modstand indstiller temperaturen. Dens akse bringes ud til ydersiden af ​​termostatblokhuset. For yderligere signalering kan der bruges en rød LED, som viser den tid, hvor varmeelementet er i drift. Når lysdioden holder op med at skinne, betyder det, at varmeelementet er afbrudt..

Først vil temperaturen enten være højere eller lavere end den indstillede værdi. Men for dette er det nødvendigt at vente på, at systemet falder til ro. Når maskinen til svejsning af propylenrør varmer godt op, og forskellen mellem temperaturfaldene bliver meget minimal, kan du begynde at svejse. Systemet drives af bipolar spænding. Termoelementet er forbundet til termostatenheden med en afskærmet ledning for at reducere opsamlingen fra strømledningen til den rørformede elektriske varmelegeme. Forresten behøver du ikke at sætte indikatoren, da det er en ekstra service, så du under drift kan se, hvordan temperaturen opfører sig..

Rørsvejsemaskine

Til at begynde med skal du forstå, at overgangselementer skal bruges til rørsvejsning – hjørner, tees, koblinger osv. Røret opvarmes altid udefra, og forbindelseselementerne indefra. Der er ingen anden måde at svejse rør på. Forsøg aldrig at svejse et rør med et rør til hinanden. Du kan selvfølgelig lodde dem på denne måde, men før eller siden vil vandrøret briste, og du bliver nødt til at stå over for visse vanskeligheder..

Inden arbejdet påbegyndes, er det nødvendigt at forberede svejseenheden. Det tilrådes at fastgøre det i en beslag eller på en seng. Dette er påkrævet for nemheds skyld, da der under installationen til opvarmning vil blive gjort en indsats for detaljerne, som vil blive overført til enheden. Efter fastgørelse af rørsvejsemaskinen skal et passende varmepar – kobling og dorn fastgøres til varmelegemet. Ved hjælp af vippekontakten skal du indstille den passende opvarmningstemperatur og tænde enheden i strømforsyningen.

For korrekt rørsvejsning skal du overholde to regler – følg omhyggeligt materialets opvarmningstid og temperaturregime. Hvis du er opmærksom på tilbehøret til enheden, vil du bemærke, at den ene side er lavet til opvarmning af den ydre diameter, og den anden til den indre. Sådanne rør kan ikke loddes led til led. Hvis du vil svejse to lige rør, skal du bruge en særlig kobling.

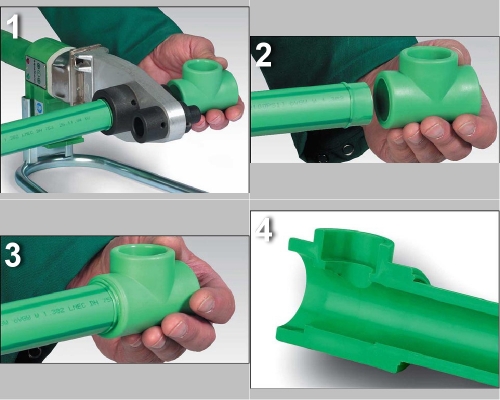

Det er nødvendigt at indsætte røret og forbindelseselementet i loddejernets dyse fra begge sider på samme tid. De skal presses ind i dysen med lidt kraft, indtil de hviler mod proppen. Tag derefter et par sekunder, fjern de opvarmede rør fra enheden og tilslut dem. Det er værd at bemærke, at dette punkt er meget vigtigt, da du ikke kun skal forbinde rørene sammen, men også sikkert fastgøre dem i ti til tyve sekunder. Selv et lille skift kan føre til en krænkelse af ledets tæthed..

I øvrigt har vanddråber samme effekt, når der repareres et VVS -system. Ved høje temperaturer genereres damp, hvilket forhindrer rørene i at slutte sig sammen. Du kan bruge brødsmuler, som skal fyldes i røret. Dette giver dig yderligere flere titalls sekunder, i løbet af hvilken tid du skal have tid til at tilberede alt. Du behøver ikke bekymre dig om propper – krummen opløses fuldstændigt i vand bagefter.

Vær opmærksom på rørets opvarmningstid. Tiden skal afhænge af diameteren. Hvis du skal varme tykke rør op, vil det tage længere tid. For eksempel skal et rør med en diameter på 20 millimeter varmes op i et par sekunder og et rør med en diameter på 32 millimeter – inden for 5-6 sekunder. Hvis du overeksponerer denne proces, risikerer du at smelte det indre hul, men hvis du undereksponerer, får du en led af dårlig kvalitet..

Det skal bemærkes, at ethvert materiale har tendens til at ekspandere ved opvarmning. Rør er ingen undtagelse; ved opvarmning forlænges hver meter med cirka 5 millimeter. Hvis du planlægger at designe og implementere et VVS til varmt vand og varmesystemer, er det meget vigtigt at overveje, at rør kan ekspandere ved en bestemt temperatur. Husk, at polypropylenrør ikke kan bruges uden isolering.!

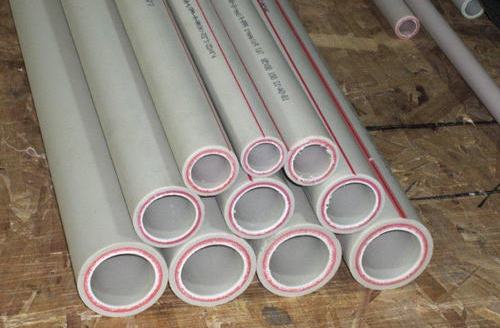

Merilon efterlader noget ledigt rum til røret og isolerer det fra eksterne faktorer. Derudover kan du fastgøre røret ved hjælp af specielle clips med fastgørelseselementer. Det er værd at bemærke, at forstærkede rør er udstyret med betydeligt lavere termisk ekspansion i forhold til standardrør. Af denne grund kalder udviklerne af forstærkede rør dem stabile (ved opvarmning og køling ændres rørets indledende længde praktisk talt ikke).

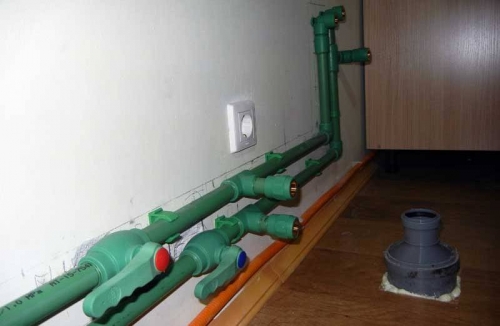

Installation af rør udføres i sektioner, der er monteret ved hjælp af et apparat til svejsning af metalrør, med bøjninger og beslag. Normalt er rør fastgjort til væggene med klemmer, som er sikkert fastgjort til væggen, og røret er gevindskåret i dem. I private huse bringes rørene ikke til kedlen, men er forbundet med beslag til et metalrør på 1,5 meter, som er forbundet til selve varmelegemet.

Arbejdssekvens ved svejsning af rør

Når du har lavet en hjemmelavet rørsvejsemaskine og gjort dig bekendt med funktionerne i denne procedure, kan du begynde at arbejde. Svejsning af rør ved hjælp af specielt udstyr udføres i følgende rækkefølge:

En rørsvejsningsenhed er en meget nyttig ting i ethvert hjem, men prisen på en rørsvejsemaskine er uden for diagrammerne. Du køber måske ikke et dyrt værktøj, men lav det selv. Under fremstillingen af ​​en rørsvejsemaskine forstår du konstruktion og drift af enheden samt professionel svejseteknologi og rækkefølgen af ​​nødvendige trin. Vi ønsker dig at få nyttig erfaring og nyde det udførte arbejde.!
