Jig kedelig maskine: typer og modeller

Blandt udstyret kaldes en slags “aristokrater” jigboremaskiner, som er designet til at skabe de mest kritiske dele – huller med små afvigelser i deres indbyrdes placering. På sådanne maskiner er der en særlig læseanordning, hvormed emnet kan flyttes i forhold til værktøjet med en fejl på ikke mere end 0,001 millimeter, og en styreenhed til kontrol af dimensionsafvigelser på de behandlede dele.

Indhold:

Formål med jigboremaskine

Jigboremaskiner er designet til at behandle center-til-center-huller, hvor afstanden nøjagtigt skal opretholdes fra referencefladerne i et rektangulært koordinatsystem, uden brug af værktøjer til styring af værktøjet.

På sådanne maskiner udføres boring, efterbehandlingsfræsning, boring, brøning og forsænkning af huller, styring og måling af dele, efterbehandling af fræsning af ender samt markeringsarbejde. Maskinerne bruges til at lave huller i kropsdele og armaturer samt ledere, for hvilke der kræves betydelig nøjagtighed i den indbyrdes placering af huller, i småskala, enkeltstykker og masseproduktion.

På maskinerne udføres sammen med boring, markering og kontrol af dimensioner, herunder center-til-center-afstande. Ved hjælp af de roterende borde, der følger med maskinen, kan du bearbejde huller, der er specificeret i det polære koordinatsystem, indbyrdes vinkelrette og skrå huller samt slibe endeflader.

Maskinen er udstyret med optiske læseenheder, der gør det muligt at tælle hele og brøkdele af koordinatstørrelsen. Da enheden til jigboremaskiner er en forbindelse mellem en målemaskine og en metalskæremaskine, der arbejder på sådant udstyr, kan du styre dele, der behandles på andre maskiner.

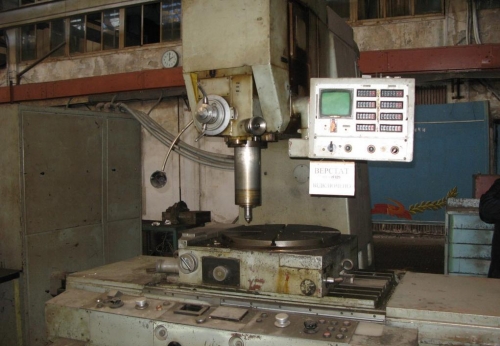

Under normal drift er en lodret jigboremaskine i stand til at levere en nøjagtighed mellem center-til-center-afstande i koordinatsystemet i størrelsesordenen 0,004 millimeter. For at opnå en mere præcis afstand mellem hullernes centre er koordinatboremaskinen udstyret med en digital displayenhed, som giver operatøren mulighed for at indstille koordinater med en diskrethed på omkring 0,001 millimeter..

Klassificering af jigboremaskiner

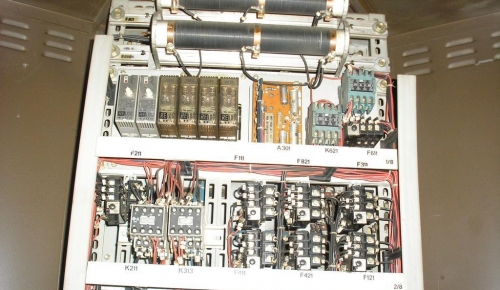

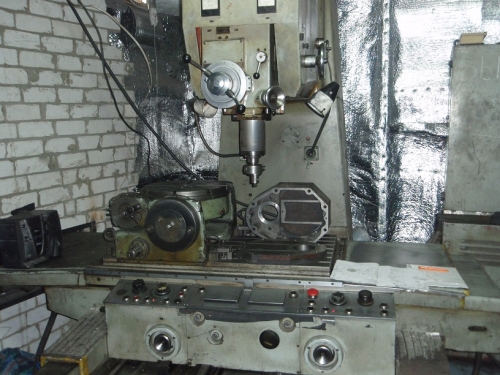

Der er enkelt- og dobbeltsøjleboremaskiner. De har enkeltsøjlemaskiner i deres design, et tværbord, der er designet til at flytte emnet i to retninger, der er indbyrdes vinkelret. Hovedbevægelsen her er spindelens roterende bevægelser, og fodringsbevægelsen er spindelens lodrette bevægelse..

To-kolonne maskiner i deres design har et bord, som er placeret på guiderne. Bordet er i stand til at flytte det installerede emne i retning af X -koordinaten. Når spindelhovedet bevæger sig, bevæger spindelaksen sig i forhold til det produkt, der er installeret på bordet, i retning af Y -koordinaten. For at sænke og hæve spindlen hoved, er det sædvanligt at flytte tværelementet ned eller op langs stativstyrene.

Baseret på automatiseringsniveauet er koordinatboremaskiner opdelt i maskiner med CNC, digitalt display og et sæt koordinater samt med automatisk udskiftning af emner og værktøjer, som giver dig mulighed for at udføre forskellige fræseoperationer med en høj grad af nøjagtighed ..

Afhængigt af arten af ​​de udførte operationer, designfunktioner og formål er jigboremaskiner universelle og specialiserede. Universalmaskiner er til gengæld opdelt i vandret kedelig og efterboring. Den vigtigste parameter for alle typer værktøjsmaskiner er diameteren af ​​kedespindlen.

Modeller af koordinatberegningsmaskiner

Populære modeller af jigboremaskiner i deres design har et rektangulært bord med tværgående og langsgående bevægelse. Giver mulighed for positionering af spindelhovedet. Bordets accelererede og arbejdende bevægelse i tvær- og længderetningen udføres af elektriske drev med det bredeste reguleringsområde, hvilket gør det muligt at øge stivheden og produktiviteten af ​​koordinatboremaskinen under fræsning. Lad os se nærmere på de tekniske egenskaber ved populære modeller af jigboremaskiner.

Jig kedelig maskine 2a450

Dimensionerne på jigboremaskinen 2a450, inklusive rutsjebane og bordrejser, er 2670 x 3305 x 2660 millimeter. Bordets arbejdsflade har dimensioner på 1100 x 630 millimeter. Maskinens vægt, eksklusive vægten af ​​tilbehør og elskab, er 7300 kg. Når man arbejder på denne maskine, er det muligt at opnå den største borediameter på 30 millimeter og det største borehul på 250 millimeter, når man bruger et produkt med en maksimal vægt på 600 kg. Spindelens rotationsfrekvens når 50-2000 omdr./min., Produktets bevægelseshastighed under fræsning når 30-200 omdr./min. Ved brug af en koordinatboremaskine 2a450 når elmotorens effekt 4,5 W, rotationshastigheden er 1800 omdr./min..

Jig kedelig maskine 2D450

Koordinatboremaskinen 2d450 har følgende dimensioner (med rutsjebane og bordrejser) – 3305 x 2705 med 2800 millimeter. Arbejdsfladen har dimensioner på 1100 x 630 millimeter. Maskinens vægt uden elskab og det nødvendige tilbehør er 7800 kg. Den største diameter af hullernes hul er 250 millimeter, mens det er muligt at bruge et produkt med en vægt på op til 600 kg. Spindelhastigheden er 50-2000 pr. Minut. Effekten af ​​den elektriske motor installeret på maskinen er 2 kW, rotationsfrekvensen er 700 omdr./min.

Jig kedelig maskine 2v440a

Dimensionerne på 2v440a jigboremaskinen, inklusive rutsjebane og bordrejser, er 2520 x 2195 x 2430 millimeter. Bordets overflade er 800 millimeter lang og 400 millimeter bred. Maskinens masse med eksternt tilbehør er 3630 kg. Ved brug af en jigboremaskine 2v440a er det muligt at opnå en maksimal borediameter i fast materiale på 25 millimeter og en maksimal borediameter på 250 millimeter ved brug af produkter med den største vægt på 320 kilo. Spindelhastighedsgrænsen når 50-2000 omdrejninger i minuttet, elmotorens effekt er 2,2 W, rotationshastigheden er 800 omdrejninger i minuttet..

Jig kedelig maskine 2431

Model 2431 har overordnede dimensioner – 1900 x 1445 x 2435 millimeter og vægt uden elektrisk udstyr – 2510 kg. Massen af ​​elektrisk udstyr til jigboremaskinen 2431 er 420 og et sæt tilbehør 380 kilo. Dimensionerne på bordets arbejdsflade er 560 x 320 mm. Denne model opnår en maksimal borediameter på 18 millimeter og en maksimal borediameter på 125 millimeter ved brug af produkter med en maksimal vægt på 250 kg. Spindelhastighedsgrænsen pr. Minut er fra 75 til 3000 omdrejninger pr. Minut, elmotorernes samlede effekt er 2,81 W, hovedmotorens effekt er 2,2 KW.

Jig kedelig maskine 2421

Dimensionerne på jigboremaskinen 2421 er – 900 x 1615 x 2207 millimeter. Skrivebordet har dimensioner på 450 x 250 millimeter. Maskinens vægt med et sæt tilbehør er 1610 kilo. Ved hjælp af denne model er det muligt at opnå en maksimal borediameter i fast materiale på 12 millimeter og et maksimalt borehul på 80 millimeter ved brug af produkter med en maksimal vægt på 150 kg. Spindelhastigheden varierer fra 135 til 3000 omdr./min. Elmotoreffekt – 10 W..

Således udfører jigboremaskiner den vigtigste funktion – at lave huller og kontrollere deres afvigelser. Maskinen er udstyret med en digital displayenhed, der gør det muligt for operatøren at indstille koordinater med en diskrethed på 0,001 millimeter, samt læseenheder til at tælle heltal og brøkdele af koordinatstørrelsen.
