A konzolos szivattyúk jellemzői

A konzolos vízpumpa kiváló minőségű és megbízható kialakítású. Tiszta hideg vagy meleg víz szivattyúzására szolgál, kis megengedett mennyiségű szilárd koncentrációban (legfeljebb 0,1% a maximális 0,2 mm -es méretnél). Ezen szivattyúk hatékonysága 60-80%, az elektromos motor típusától és teljesítményétől függően. A konzolos egyblokkos vízszivattyúk tömítődobozzal és mechanikus tömítéssel is rendelkeznek, a második a legjobb minőségű. A tömítődoboz tömítésének üzemi hőmérséklete 0-85 fok, a végtömítésnél pedig 105 fokig megengedett. Szigorúan tilos ezeket a szivattyúkat tűz- és robbanásveszélyes iparágakban használni. És szintén segítségükkel lehetetlen gyúlékony folyadékokat szivattyúzni..

Tartalom:

Tervezési jellemzők

A legtöbb esetben a K típusú centrifugális konzolos szivattyúkat használják a víz szivattyúzására, amelyek futóművében van egy tengely, amely a csapágyon fekszik, amelyen a járókerék található. Kompenzáló kamrával is rendelkezik, amely elkerüli az esetleges szivárgást nagy nyomáson..

A hátsó és az első tömítés blokkolja a külső és belső szivárgást. A szivárgásokat nem távolítják el az olajtömítésen keresztül, és kenőanyagként szolgálnak, ezáltal megakadályozva a motor túlmelegedését. Védőhüvely védi a tömítődoboz feletti tengelyt a kopástól.

A járókerék -tárcsában kisülési lyukak lehetségesek, amelyek az axiális erő kiegyensúlyozását szolgálják. 10 kW vagy annál nagyobb teljesítményű szerkezeteknél megengedettek, mivel kisebb teljesítménynél a tengelyirányú erőt csapágyak vezérlik..

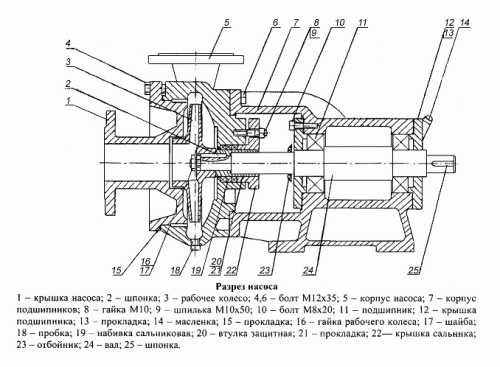

Konzolos szivattyúberendezés K

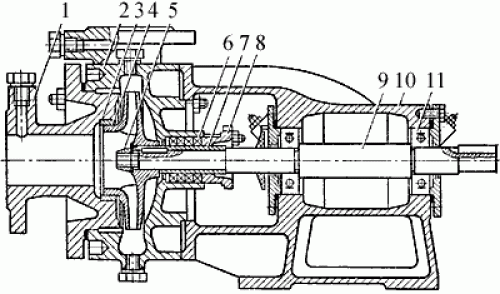

Konzolos szivattyú rajza

1. Borító. 2 épület. 3. Cserélhető O-gyűrűk. 4. Járókerék. 5. Dió. 6. Mirigy tömítés. 7. Cserélhető hüvely. 8. Tömődoboz fedele. 9. Tengely. 10. Támasztó konzol. 11. Golyóscsapágy.

Az egyblokkos konzolos szivattyúk abban különböznek, hogy a járókerék a tengely végén található. Ezek erősebb kivitelek, amelyeket típusszivattyúknak neveznek "KM". Főleg a gyártásban és a mérnöki rendszerben működő vállalatokban használják őket. Ilyen erőteljes előnyökkel rendelkezik, ez a kialakítás nagy méretű, nagy súlyú és megbízhatatlan tömítéssel rendelkezik, aminek következtében rendszeresen ellenőrizni kell a szivattyút, és időben meg kell szüntetni a különböző meghibásodásokat. Ezen konstrukciók másik negatív tulajdonsága az elektromos motor cseréjének összetettsége és kényelmetlensége. A “KM” típusú szivattyúk javítása időigényesebb, drágább és munkaigényesebb, mint a “K” típusú szivattyúk.

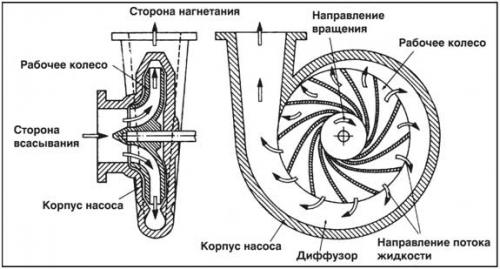

Működési elve

A konzolos szivattyúk működési elve egyszerű, és a tervezési jellemzők határozzák meg.

Amikor az elektromos motor csatlakoztatva van a hálózathoz, a járókerék lapátjai forogni kezdenek, emiatt nyomás keletkezik és vizet szivattyúznak, ezáltal belépnek az egyik lyukba, és kilépnek a másikba, amely az ellenkező oldalon található. A járókerék forgása nagy gyorsulást eredményez, ami segít növelni a folyadék szivattyúzásának sebességét.

A túl magas motorfordulatszám azonban a szívónyomás nyomásának csökkenéséhez vezet, ami kavitációt okoz. Párolgási folyamat során keletkezik a levegő további kondenzációjával a munkafolyadékban. Ezért tapasztalt személlyel kell konzolos szivattyút választania..

A konzolos szivattyúk kiszámítása és kiválasztása vízhez

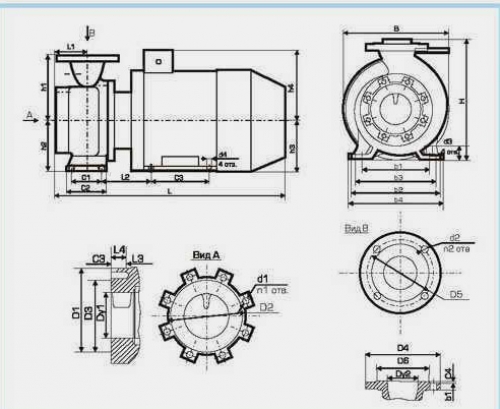

A választás katalógusok segítségével történik, amelyek információkat tartalmaznak alkalmazásukról és céljukról, valamint leírják a tervezést, a grafikai és műszaki jellemzőket. Ezenkívül rajzokat is tartalmaznak a csatlakozási méretek és méretek feltüntetésével..

A projektet létrehozó szervezeteknek tanácsos a katalógust csak a műszaki tervezés során használni, mivel új GOST “Centrifugális konzolos szivattyúk tengelyirányú vízbevezetéssel” készül. A pontosabb információk tervezése során vegye fel a kapcsolatot a gyártóüzemekkel..

A szivattyú kiválasztásakor figyelembe kell venni, hogy az üzemmód megfelel annak jellemzőinek. Fontolja meg a K-típusú konzolos szivattyúk kiválasztásának módszerét.

A szivattyú mérete a maximális folyadékáramnak megfelelően van méretezve. A Q-H mezők grafikonjának nyomása és áramlása szerint a kívánt méretű szivattyút előre kiválasztják, majd a grafikus jellemzőknek megfelelően helyesen választanak.

A járókerék szükséges átmérőjét a műszaki és grafikai jellemzők határozzák meg. A nyomásgörbének át kell haladnia a nyomás és a folyadékellátás paramétereinek beállított pontján, vagy magasabbnak kell lennie, mint az.

A szivattyú kiválasztásakor elsősorban a kavitációs munka biztosítása szükséges. Ezért győződjön meg arról, hogy a választott kivitel a navigációs tulajdonságok tekintetében valóban megfelel az egység telepítési rendszerének..

Rendszer kavitációs tartalék Δ h = ((p – p t) / γ) – [± H 0] – Σ h b w. Ahol :

Pa az abszolút nyomás a víz felszínén a tartályban, ahonnan a szivattyúzást végzik.
Pt – telített gőznyomás, amikor üzemi hőmérsékletű vizet szivattyúznak.
y – a szivattyúzott víz fajsúlya H / m3.
h b w – a szívóvezeték teljes fejvesztesége a kívánt maximális áramlásnál.
H0 – geometriai fej vagy szívófej. Ez az érték megfelel a tengely tengelyének függőleges távolságának a folyadék szintjén a kiszivattyúzott tartálytól. Kiváló tulajdonságai vannak, ha a szivattyú a szivattyúzott folyadék szintje felett helyezkedik el, és negatív, ha a szivattyút a szint alá telepítik.

A kiválasztott kivitelű szivattyú megengedett szívófej Δ h és a teljesítményt a grafikus jellemzőből határozzák meg, maximális áramlás mellett.

A szükséges villanymotor Ne teljesítménye egyenlő Ne = R N γ/ 1OOO.

R. Biztonsági tényező.
N. Szivattyú teljesítmény névleges üzemmódban, kW.
y. A szivattyúzott folyadék fajsúlya.

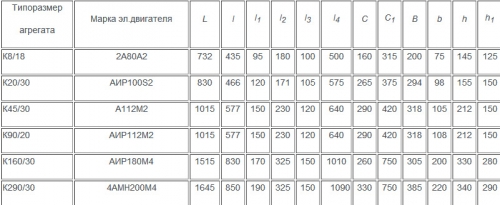

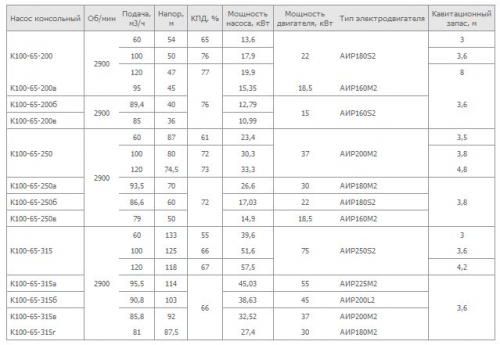

Konzolszivattyú specifikációk és átlagos költségek a legnépszerűbb modelleknél

Konzolos szivattyú K 8/18

Motor-80A2 1,5 kW, előtolás-8 köbméter óránként, fej-18 m, súly-61 kg, méretek-79/23/33, ár-6 472 00 rubel.

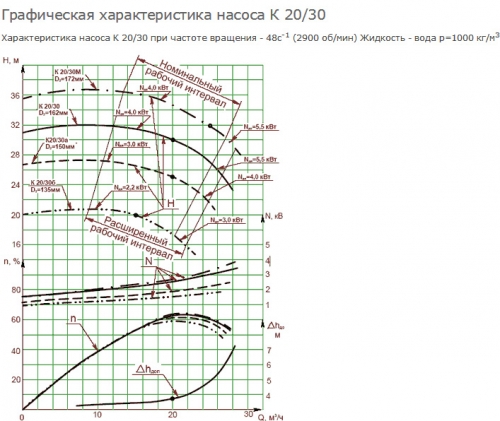

Konzolos szivattyú K 20/30

Motor-100s2 4,0 kW, előtolás-20 köbméter óránként, fej-30 m, súly-77 kg, méretek-87/28/34, ár-8 721 00 rubel.

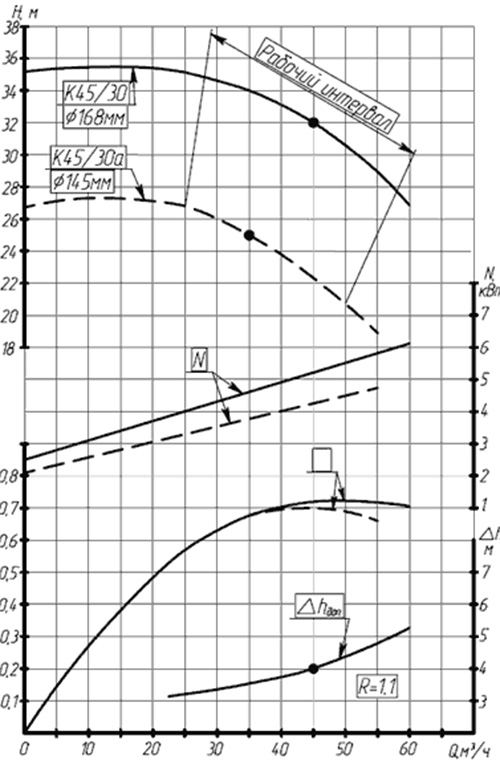

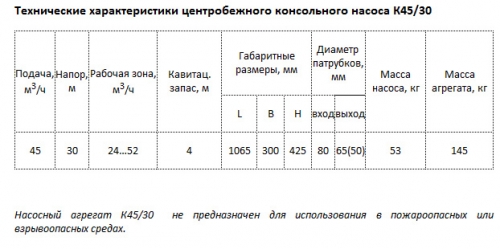

Konzolos szivattyú K 45/30

Motor-112M2 7,5 kW, előtolás-45 köbméter óránként, fej-30 m, súly-158 kg, ár-50 552 rubel.

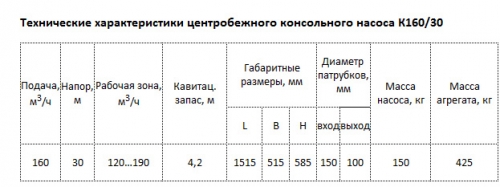

Konzolos szivattyú K 160/30

Motor-180 M4 30 kW, előtolás-160 köbméter, fej 30 m, súly-420 kg, ár-50 552 00 rubel.

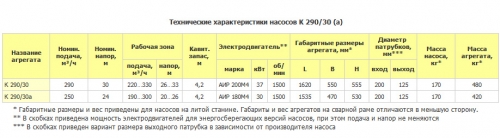

Konzolos szivattyú K 290/30

Motor-200M4 37 kW, előtolás-290 köbméter óránként, fej-30 m, súly-550 kg, ár-68 26 rubel

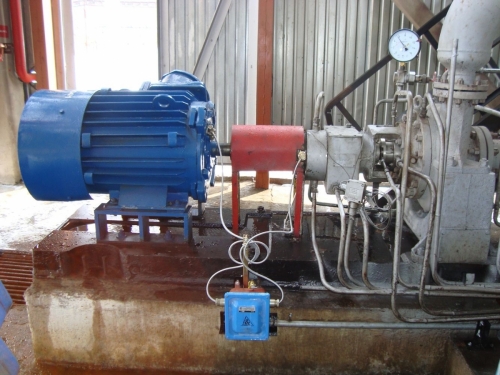

Konzolos szivattyúk felszerelése

Ajánlatos a szivattyút sík és kiváló minőségű betonalapra szerelni, amely képes biztosítani a megvásárolt szivattyú megbízható rögzítését. Az alapnak el kell viselnie a különféle rezgéseket, ütéseket és lineáris deformációkat. Az alap tömege a beton tömegének másfélszerese legyen. Szélességének és hosszának pedig egy méterrel többnek kell lennie a tartó keret kerülete mentén. A szivattyút a betonalap közepére kell felszerelni és rögzíteni.

A csövek felszerelése során figyelembe kell venni, hogy a szivattyúházba nem kerül mechanikai erő..
A nyomás- és szívócsöveknek megfelelő méretűnek kell lenniük, figyelembe véve a szivattyú nyomását a bemenetnél.
Szerelje fel a csöveket levegő felhalmozódása nélkül, különösen a szívóvezetékben..
A konzolos szivattyú mindkét oldalán elzáró szelepeket kell felszerelni. Ezt úgy kell megtenni, hogy javítás vagy tisztítás közben ne folyjon ki folyadék a rendszerből..
A szívó- és ürítőcsöveket megfelelően rögzíteni kell. Telepítse őket a lehető legközelebb a szivattyúhoz.
Az ellenperemeket a szivattyú karimáihoz viszonyítva szerelik fel, hogy megszüntessék a szivattyúhoz vezető feszültséget. Ellenkező esetben tönkreteheti..
Ahhoz, hogy a konzolos szivattyú a legjobb teljesítményt nyújtsa, a rezgést és a zajt a minimálisra kell csökkenteni. Ehhez figyelembe kell venni a rezgés megszüntetésének módszereit. Ilyen intézkedéseket hoznak a 11 kW -ot meghaladó villanymotoros szivattyúk üzemeltetése során. Mindazonáltal szem előtt kell tartani, hogy a kisebb teljesítményű motorok is hozzájárulhatnak a nem kívánt vibráció és zaj kialakulásához..

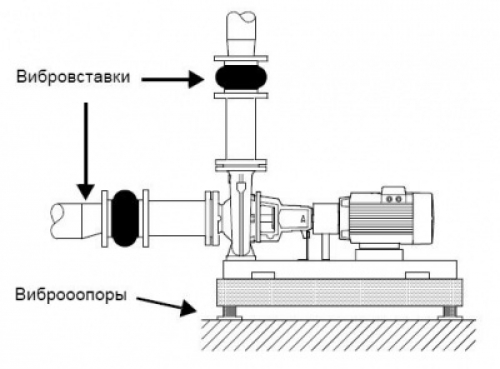

Különböző rezgéseket és zajokat okoz a rotorok és a motor forgása, valamint az ízületek és csövek áramlása. Ezek csökkentésének leghatékonyabb eszközei a rezgésbetétek és a rezgésszerelvények. A rezgésnek az épületbe történő átvitelének megakadályozása érdekében a szivattyúalapot el kell szigetelni a háztól rezgéscsillapítók segítségével..

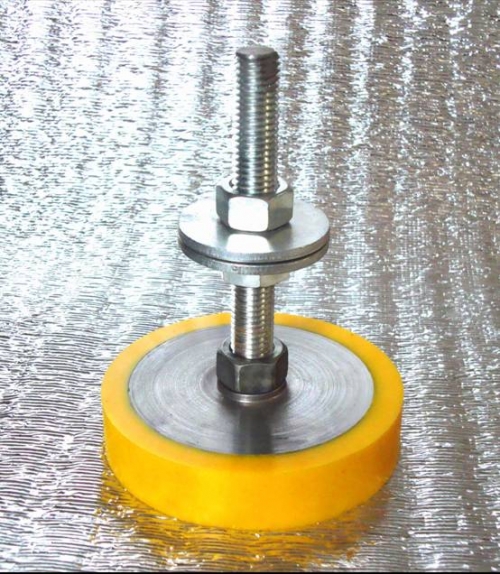

A vibrációs tartó kiválasztásakor a következő adatokat kell figyelembe venni: a tartó mentén továbbított erő, az elektromos motor forgási sebessége, figyelembe véve a vezérlést és a szükséges rezgéscsillapítást. A csillapítási értéket százalékban mérik, kívánatos, hogy legalább 70% legyen.

A rezgéstartók kiválasztása különböző módon történik, mindez a telepítés körülményeitől függ. Bizonyos esetekben a helytelenül kiválasztott rezgéscsatlakozók nem csupán elolthatják a rezgést, hanem éppen ellenkezőleg, növelhetik annak szintjét. Ezért a vibrációs rögzítéseket a tervezőknek kell megválasztaniuk..

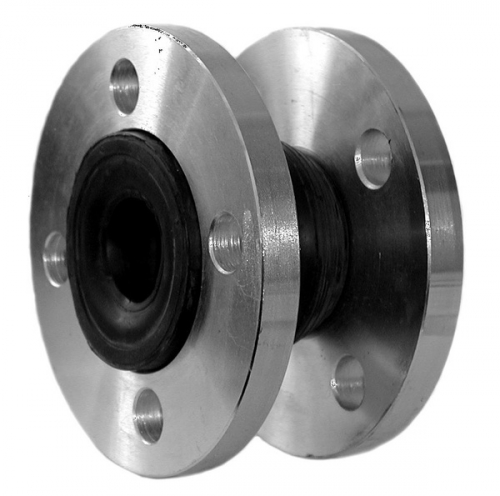

A rezgésgát rugalmas rugalmas betét, célja a rezgések megelőzése a csővezetékrendszerekben, például szivattyúberendezésekben. A termikus nyúlás visszanyerését eredményezi a műszaki előírásokban megadott deformációs határokon belül, és megvédi a berendezéseket a mechanikai igénybevételtől..

Kérésre a rugalmas tágulási kötésekhez vezérlőrudakat szállítanak, amelyek a betétek korlátozására és deformáció elleni védelmére szolgálnak. A rudak átmérőjének legalább 100 mm -nek kell lennie.

Amikor a szivattyút rezgéscsillapítókkal ellátott alapra szereli fel, mindig szerelje fel a tágulási hézagokat a karimákra. Erre azért van szükség, hogy rezgés közben a szivattyú ne lógjon rajtuk..

Tágulási hézagok vannak felszerelve a csővezetékek tömörítésének és tágulásának csillapítására, ami a folyadék hőmérsékletének megváltoztatásával jön létre. Csökkentik a csővezetékben a nyomáshullámok által keltett mechanikai igénybevételt is, és elszigetelik a zajt. Ezeket nem szabad a csővezeték pontatlanságainak, például a rosszul beállított karimák helyreállítására telepíteni..

Rögzíteni kell a tágulási hézagot a szivattyútól a karima névleges átmérőjének 1-2-szeresével, a cső nyomóoldalától és a szívócső oldalától. Ez megakadályozza a turbulens áramlást, jó szívókörülményeket teremt, és enyhe nyomáscsökkenést okoz a nyomóvezetékben..

Nagy folyadékáramlás esetén nagyobb méretű tágulási hézagokat kell felszerelni, amelyek megfelelnek a csővezeték átmérőjének. Ha a karimák meghaladják a DN 100 értéket, akkor korlátozó kötésű tágulási hézagokat kell használni..

A konzolos szivattyú javításának típusai

Összességében a konzolos szivattyúk kétféle nagyjavítása létezik: nagyjavítás és áram.

A szivattyú javításának szükségessége az üzemi körülményektől függ. A műszaki dokumentációban feltüntetett javítások típusait és a pótalkatrészek fogyasztását az átlagos megbízhatósági mutató alapján határozzák meg. Mindezek mellett a számításokat a 3 kg / m3 -t meg nem haladó lebegő részecskék mennyiségével tiszta folyadék szivattyúzásának feltételei alapján végzik. Ezért a javítási munkák szükségessége bizonyos körülmények között nagyban eltérhet a számítottól. Vannak szerkezeti diagramok, amelyeken a különböző típusú javítások sorrendje látható..

A nagyméretű konzolos szivattyú javítási ciklusának szerkezeti diagramja a következő:

H-T-T-T-T-T-K, ahol H a működés kezdete; T-áram javítás; K-nagyjavítás.

Karbantartás megelőzésre gyártják. Ez magában foglalja a kopott alkatrészek cseréjét és a berendezés beállítását. Ebben az esetben megvizsgálják az áramlási utat, mérik a tengely és a motor és a szivattyú csapágyházai közötti réseket.

Főváros – ez egy nagyszabású ütemezett javítás, amely az egység teljes szétszereléséből, az alkatrészek cseréjéből vagy helyreállításából, a javítás és az üzemeltetési dokumentáció által összeállított program szerinti beállításból és tesztelésből áll.
