DIY mosogatógép javítás

Egy időben egy brit folyóirat felmérést végzett az olvasók körében a háztartási készülékek minőségéről. Egyetlen egyértelmű következtetés volt – nincsenek problémamentes háztartási készülékek. Sőt, az elit osztály modelljei 5-6 év elteltével meghibásodni kezdenek. Figyelemre méltó következtetéseik a vezető márkájú mosogatógépek megbízhatóságáról. Így nevezték a britek az Aristont, a Boschot és az Electrolux -ot a tartósság vezetői közé a márkák között..

De, mint említettük, még a legmegbízhatóbb otthoni asszisztens is meghibásodik. És ha ez megtörténik, akkor két kiút van: tekerje fel az ingujját és vállalja el a javítást, vagy hívjon segítséget a szervizközpont szakemberétől. A statisztikák az első lehetőség mellett szólnak, nevezetesen a mosogatógép meghibásodásának legtöbbje otthon megszűnik. És a szolgáltató központok statisztikájában a vezető helyet foglalják el – “nincs lefolyás”.

Ezért a kisebb és nem túl összetett hibákat teljesen kiküszöbölheti, de ehhez meg kell ismernie a mosogatógép készülékét, és meg kell fontolnia a mosogatógépek javításának lehetséges lehetőségeit. Mi a célja ennek a cikknek.

• Nincs jelzés, a gép nem reagál a gombok megnyomására
• Nincs vízellátás
• A gép bekapcsol, vizet szív be, de a mosás nem indul el
• Nincs vízleeresztő
• Visszafordulás hiánya
• Szivárgó autó
• A gép olyan hangokat ad ki, amelyek nem jellemzőek rá
• A vízmelegítés hiánya
• Nincs szárítás az edényekben

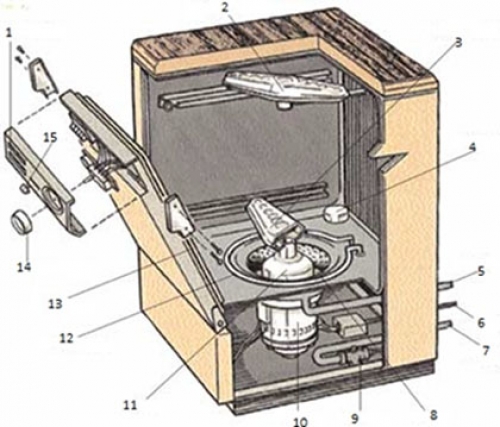

Mosogatógép kialakítás

A test, mint minden háztartási készülék, alapként szolgál, amely alapján a gép összes fő alkatrésze és szerelvénye megtalálható. A mosogatógép fő elemei a következők:

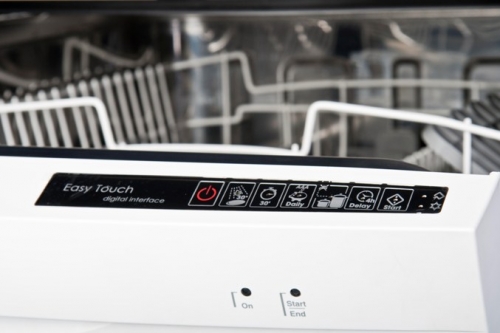

• Vezérlőpult, amely mindig a gép elülső oldalán található. Ez egy digitális mikrokontrollerből (időzítő), vezérlőgombokból és egy kijelző kijelzőből áll (amely jelzőfényként használható, amelyet a padló felületére vetítenek).

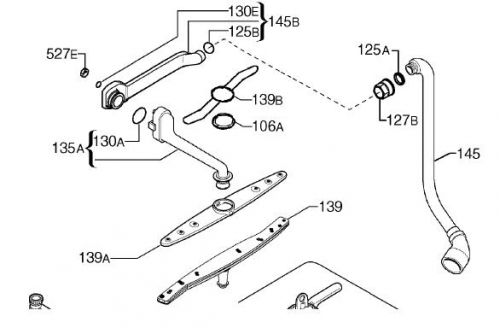

• Permetező blokkok vagy járókerék. Ez egy mosogatóvízellátó rendszer. Csövekből és fúvókákból áll (kettő van: felső és alsó). A különleges kialakításnak köszönhetően a vizet és a mosószert nagy nyomás alatt szállítják, ami kiváló minőségű mosogatást biztosít..

• Az úszókapcsoló a vízszivárgás elleni védelem eszköze. Az üreges műanyag henger bizonyos mennyiségű víznél felúszik, és ezáltal lezárja az érintkezőket. A kialakítástól függően ezek az érintkezők bezárják a szivattyú aktiváló áramkörét a víz kiszivattyúzására, vagy vészhelyzetben lezárják a vízellátó szelepet a géphez..
• A vízelvezető egység egy vízelvezető csőből áll, amely egy közös szennyvízhálózathoz van csatlakoztatva, és egy szivattyúból. A működési elv azonos a mosógépek lefolyójával, aki ismeri.
• Vízbemenet beépített szívószeleppel, digitális mikrovezérlővel vezérelve.
• A vízpumpát a szórópisztolyok vízellátására és egyes modelleknél a víz leeresztésére használják. Általában egy villanymotorral együtt helyezkedik el, amely elindítja a szivattyút..

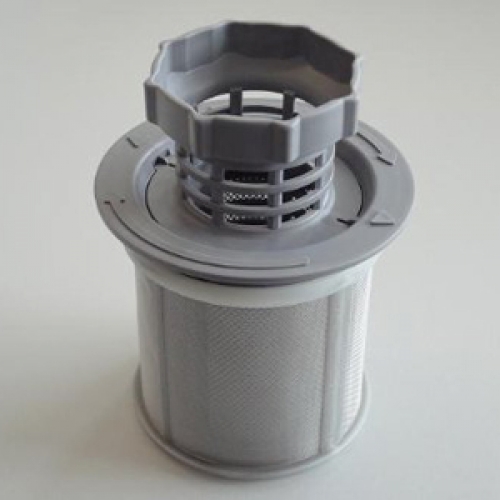

• A szűrőket úgy tervezték, hogy “befogják” az ételmaradékokat és egyéb tárgyakat.

Valójában ezek a mosogatógépek legfontosabb és leggyakoribb elemei hibás működés esetén. Természetesen a különböző gyártók további blokkokat is hozzáadhatnak, amelyek bővítik az egység funkcionalitását. De a fentiek mindegyike az alap, miután foglalkozott vele, könnyen kezelheti autója szerkezetének egyes elemeit..

A leggyakoribb meghibásodások és kijavításuk módja

A mosogatógép saját kezű javításához minimális szerszámkészlettel kell rendelkeznie, nevezetesen:

• csavarhúzók: lapos és hatszögletű Phillips (az ábrán látható módon);
• multiméter ellenállásmérési skálával (Ohm);
• fogó és drótvágó.

Nincs jelzés, a gép nem reagál a gombok megnyomására

Ha egyáltalán nincs jelzés, multiméterrel ellenőrizze a feszültség jelenlétét a kimenetben. Ha feszültség van a konnektorban, a gépet ki kell nyitni..

Ha a gombok és a kijelző látható, de a program nem indul el, ellenőrizze az ajtó zárásának tömítettségét. Ez nem segített – a Zanussi mosogatógépek javítása a gép szétszerelését igényli.

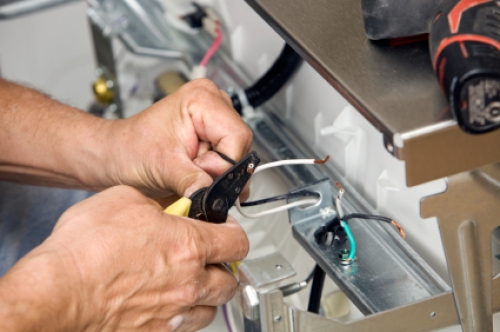

A gép alján, az előlap alatt egy csatlakozódoboznak kell lennie, kapcsokkal. A kábelen keresztül érkező feszültség belép ebbe a dobozba, és csak ezután tér el tovább a vezérlő érintkezőkön keresztül. Ezért el kell távolítani a panelt, és ellenőrizni kell a csatlakozók állapotát. Ez a hely érzékeny a nedvességre, ezért az érintkezők jól oxidálódhatnak. Ha igen, tisztítsa meg a kötéseket csiszolópapírral..

Miután eljutottunk a dobozhoz, és ha a vezetékek és csatlakozók sérülését vizuálisan nem találták, meg kell csengetni az áramkört, és meg kell határozni a sérülés helyét. Húzza ki a feszültségbemeneti vezetékeket a dobozból, és gyűrűzze be őket multiméterrel (miközben a gép le van választva a hálózatról és a vízellátásról, és az összes víz lemerült). Mindkét magot egy beállított ellenállásmérési skálával rendelkező eszköznek kell visszahívnia, azaz ha a vezető ép, akkor rövidnek kell lennie, mintha két szondát kötne össze. Könnyedén kicserélheti a hibás kábelt a konnektorból a dobozba, és ha ezután az autó életre kel – nagyszerű. Ha nem, akkor a Siemens mosogatógépek vagy más márkák javításának két módja van: hívjon szakembert, vagy saját felelősségére és kockázatára keresse tovább a lánc hibáját. \

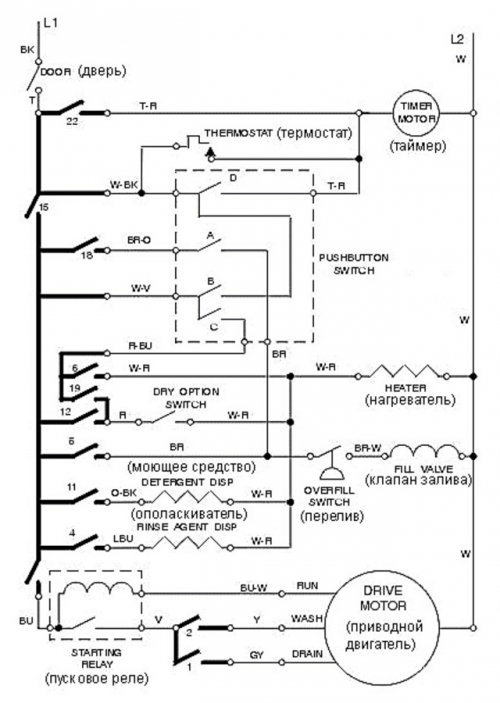

A második lehetőség kiválasztásához, azaz keresse meg önállóan, először is meg kell találnia a mosogatógép modell elektromos kapcsolási rajzát. Ezután lépésről lépésre ellenőrizze az egész láncot. Ehhez szakítsa meg a láncot az ízületeknél, és tesztelő segítségével ellenőrizze az összes láncszem teljesítményét..

Az áramkör könnyebb megértése és a hibaelhárítás érdekében bemutatunk néhány információt:

• a diagramon a vezetékek minden színe angol betűvel van rövidítve, mindegyik más színű, így könnyebb megtalálni az elektromos áramkör szükséges szakaszát. Tehát legyen óvatos, és nem tévedhet. Példa az ilyen megnevezésekre: BK – fekete, T -R – sárga -barna, piros csíkkal, W -BK – fehér, fekete csíkkal, BR -O – barna, narancssárga csíkkal stb..
• az ábrán látható kis körök jelzik a terminálcsatlakozások helyét, ezeken a helyeken szükséges megszakítani az áramkört és méréseket végezni;
• a szaggatott vonal azt jelenti, hogy az érintkezőcsoport és az áramköri elemek adatai valamilyen blokkon belül vannak, például egy indítórelé vagy gombpanel (az ábrán, a bekarikázott hely mellett, a blokk neve és a kapcsolat pontok a kapcsolattartók megnevezésével és nevével vannak feltüntetve).

Jegyzet. Bármely lánc esetében kell, hogy legyen kezdete és vége, azaz ahhoz, hogy a feszültség elindítsa az áramkör valamely elemét, mindig szükséges, hogy a “+” a mínuszba kerüljön. Óvatosan kövesse az elektromos áramkör Önt érdeklő elemének bekapcsolásának útját (legyen az bimetál lemez vagy fűtőelem). Ez olyan, mint egy útvonal az A pontból a B pontba, ha valahol szünet van, az zsákutcát jelent, a feszültség nem megy át, az összes elem nem fog működni.

Nincs vízellátás

Ha a vízellátó szelep nyitva van, és a gép nem szív be vizet a rendszerbe, akkor vagy a szűrőháló eltömődött, vagy a vízellátó szelep meghibásodott. A szelep és a háló a gép alján található, ahol a víz belép a gépbe. Szükséges leválasztani a gépet a csőről, eltávolítani a panelt és ellenőrizni ezeket az elemeket. Ha a képernyő eltömődött, azt vízsugárral kell leöblíteni. A szelep, vagy inkább tekercsének teljesítményét tesztelővel lehet ellenőrizni. Ehhez leválasztjuk a tekercsek vezetékeit, és megmérjük az ellenállást. Ha az eszköz rövidzárlatot mutat (például a szondák összekapcsolásakor), akkor a tekercsnek van egy interrturn rövidzárlata. Ha nulla ellenállás van, akkor tekercselés törés következik be. Ha van bizonyos ellenállás, a tekercselés ép, de a probléma a szelepen belül van. Minden esetben új, hasonló és azonos térfogatáramú beömlőszelepet kell vásárolnia..

A gép bekapcsol, vizet szív be, de a mosás nem indul el

Hang alapján állapítsa meg, hogy az elektromos motor “zümmög”. A válasz igen, valószínű, hogy valami elakadt a motorban vagy a szivattyúban. Az alábbi videóban látható szivattyú ellenőrzése és feloldása.

A motor tekercsének károsodása is a hibás működés oka lehet. Ennek ellenőrzéséhez kapcsolja ki a következtetéseit, és multiméterrel ellenőrizze, hogy nincs -e tekercselés vagy szakadási rövidzárlat. Az említett meghibásodások esetén ki kell cserélni hasonló motorra vagy visszatekerésre, amelyet szakember végez..

Ha nem hallatszik hang a motor indításából és működéséből, az Indesit mosogatógépek javítását és a sérülések felkutatását az első meghibásodásnál leírtak szerint kell elvégezni, azaz a diagram alapján kell követni az áramkört és keresni a törés okát.

Nincs vízleeresztő

Szükséges ellenőrizni a csatornacsövet, hogy nincs -e eltömődve a lefolyó. Ennek oka lehet a leeresztő szivattyú elzáródása vagy károsodása. A meghibásodás okának meghatározásához el kell távolítani, és ellenőrizni kell az eltömődést. Ezenkívül multiméterrel ellenőrizheti a tekercsek állapotát..

Ezenkívül az ok a szennyezett szűrők lehetnek, az alábbi videóban látható, hogyan kell őket karbantartani..

Visszafordulás hiánya

Ennek a meghibásodásnak az oka lehet a motor tekercsének károsodása és az időzítő hibás működése. Utóbbival minden nem túl egyszerű, ezért ha időzítőt gyanít, forduljon a Bosch vagy más gyártók mosogatógépeinek javító szakemberéhez..

Szivárgó autó

Az autó szivárgása az ajtótömítés állapotával hozható összefüggésbe, ezt szemrevételezéssel ellenőrzik. Ha állapota nem kielégítő, akkor vásárolhat újat, és gond nélkül cserélheti újat..

A gép alól szivárgás esetén meg kell határozni a szivárgás helyét. Ehhez el kell távolítania a panelt, hogy az aljára jusson. Ez lehetővé teszi, hogy vizuálisan azonosítsa a szivárgás helyét, általában ez lehet a sérült szivattyútömítés, a vízellátó tömlő vagy a leeresztő rendszer..

A gép olyan hangokat ad ki, amelyek nem jellemzőek rá

Ellenőrizze, hogy nincsenek -e fém- vagy üvegtörmelékek. Csapágykopás lehetséges. Ha ezzel egyidejűleg a mosogatás minősége is romlott, ez a szivattyú járókerékének károsodását jelezheti. Ezért, ha nincsenek töredékek, a csapágy kopásának mértékének meghatározásához szétszerelni kell a motort és a szivattyút. A motor tengelyének simán és zökkenőmentesen kell működnie akadályok nélkül.

A vízmelegítés hiánya

Ezt a meghibásodást a következő okok okozhatják:

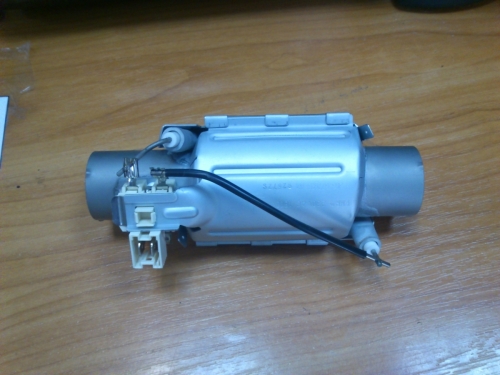

Az első meghibásodással maga is kitalálhatja, leválaszthatja a fűtőelemet és ellenőrizheti az ellenállást. Ha szünet van, veszünk egy újat, és kicseréljük. A másik kettővel meglehetősen nehéz lesz, például az időzítő ellenőrzéséhez ismernie kell a teljes sorrendet vagy algoritmust az érintkezők bekapcsolására a fűtőelem melegítésére. Ezért a legtöbb felhasználó számára a legjobb megoldás az, ha kapcsolatba lép egy szervizközponttal..

Nincs szárítás az edényekben

Ha a gép fel van szerelve edények turbószárító rendszerével, akkor ez a meghibásodás a ventilátor motor tekercsének károsodását vagy a kapcsolási áramkör sérülését jelzi. Könnyű ellenőrizni a tekercseket, el kell jutni a terminálokhoz a ventilátor motor bekapcsolásához, és multiméterrel ellenőrizni kell azok működőképességét. Ha a ventilátor működik, ellenőrizni kell a teljes elektromos áramkört a ventilátor bekapcsolása érdekében.

Összefoglaltuk a mosogatógép leggyakoribb hibáit. Természetesen lehetetlen mindent leírni, de reméljük, hogy kellően kiemeltük a hibaelhárítási algoritmust, hogy elkezdhessük a mosogatógépek önjavítását. Érdemes megemlíteni, hogy az Electrolux mosogatógépek vagy bármely más saját kezűleg történő javítását a jótállási idő lejárta után kell elvégezni. Ellenkező esetben érvényteleníti a gyártó garanciáját, de ezt mindenképpen Ön dönti el.
