Hogyan telepítsünk egy elektromos mérőt saját kezűleg

A villanyóra nem annyira hasznos eszköz, mint szükséges eszköz. Az ezzel a készülékkel nem felszerelt, de elektromos áramot fogyasztó lakó- vagy ipari helyiségek illegálisnak minősülnek. Az ilyen házak tulajdonosai súlyos bírsággal sújthatók, és a házakat leválasztják az elektromos hálózatról. Ezért a villamosenergia -fogyasztásmérők felszerelése egyszerűen szükséges intézkedés..

Tartalomjegyzék:

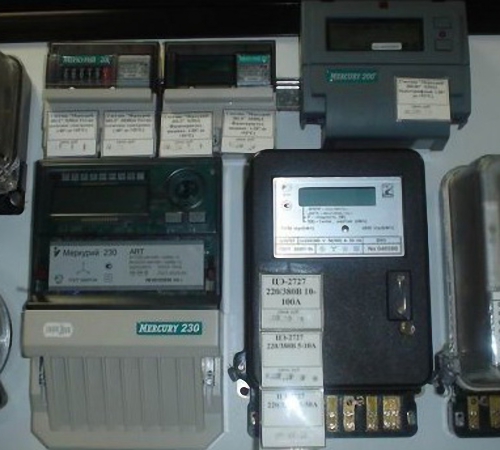

A számlálók közötti különbségek a működés elve alapján

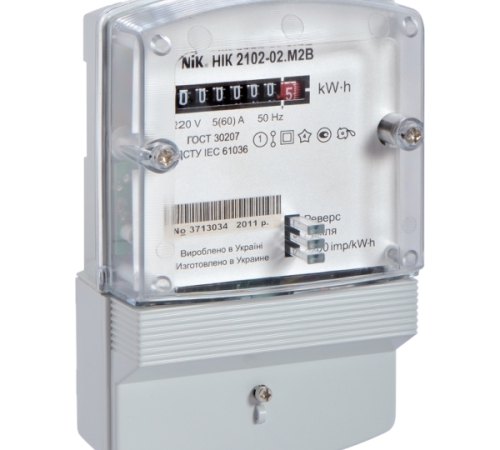

A hosszú évek óta használt leggyakoribb számlálótípus a mechanikus. A második, fiatalabb típusú mérők elektronikusak. A mechanikus számlálók a kerek fém elemek forgásának elvén működnek. A készüléken átfolyó áram elindítja ennek az elemnek a mozgását. Az energiafogyasztást a kör által megtett fordulatok száma alapján számolják. Az ilyen típusú mérőkészülékek olcsóbbak, mint az elektronikus mérők, az ellenőrzések közötti időközök is hosszabbak, azonban a leolvasások pontossága nem mindig tökéletes..

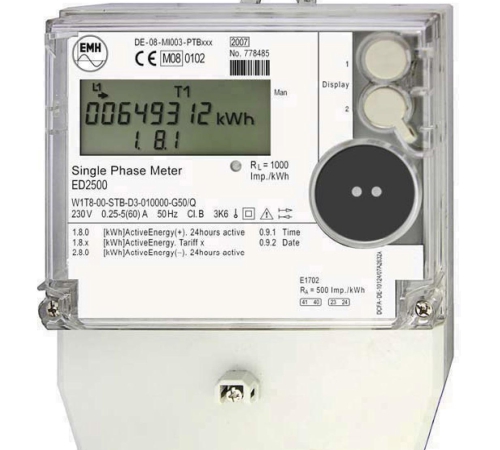

Az elektromos árammérők más elven működnek. Nincsenek mechanikai elemek, és a könyvelés félvezetők vagy mikroáramkörök rovására történik. A mechanika hiánya azt jelenti, hogy nincsenek mozgó alkatrészek. A bejövő árammal kapcsolatos információkat közvetlenül a feszültségérzékelők továbbítják. Ennek az eszköznek a költsége magasabb, de a legpontosabb eredményt adja..

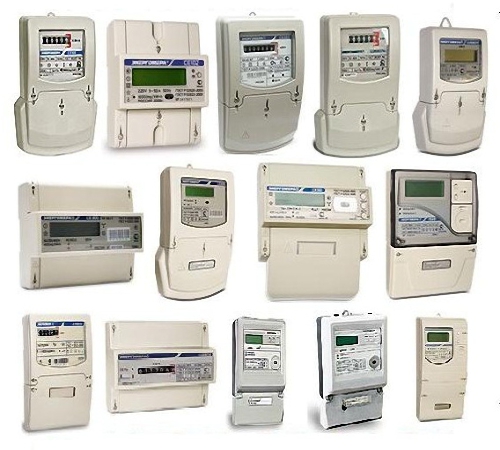

Egy másik fontos különbség a számlálók között az általuk támogatott fázisok száma. Az egyfázisú és a háromfázisú eszközök egy vagy három fázisú hálózathoz vannak csatlakoztatva. Vannak háromfázisú eszközök, amelyek egyfázisú hálózathoz vannak csatlakoztatva. Ami a háromfázisú hálózatok egyfázisú mérőit illeti, ebben az esetben az eszközöknek háromra lesz szükségük.

Különbségek az egyéb jellemzők számlálóiban

Az egyik fő jellemző, amely a villamosenergia -fogyasztó kezébe kerül, a műszer leolvasásának pontossága vagy hibája. Korábban ez a mutató 0,2-2,5%között változott. Az eszközök többségének a maximális megengedett százalékos pontatlansága volt a leolvasásban. A háztartási mérőeszközök hibáinak elszámolására vonatkozó új állami szabvány bevezetése után azonban ez a szám 2%-ra csökkent. Ennek megfelelően a legtöbb eladott eszköz pont ilyen pontatlanságjelzővel rendelkezik..

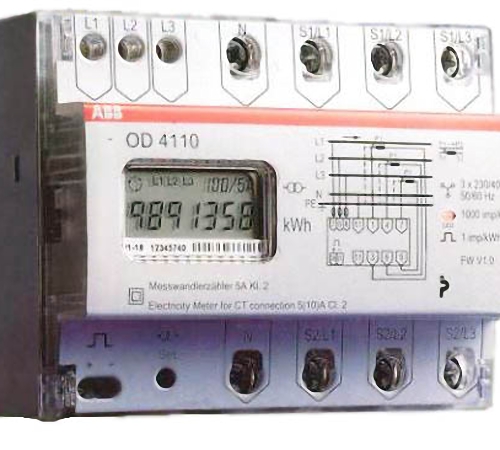

A háztartási és ipari mérők másik jellemzője a csatlakoztatási módszer. Közvetlenül vagy áramváltón keresztül csatlakoznak. Ez a jellemző fontos a csatlakoztatáskor, és az elektromos hálózat teljes terhelése alapján számítják ki. Ha ez az érték nem haladja meg a 100 A -t, akkor közvetlen csatlakozás lehetséges. Ha az indikátort túllépik, akkor további felszerelésre van szükség, amelynek másodlagos áramerőssége 5 A. A mérő kiválasztásakor nem csak a hálózat teljes terhelése, hanem a készülék feszültségosztálya is vezérli őket maga. Ez a mutató leggyakrabban 220, 380 vagy 100 V egyenlő.
Fontos figyelembe venni az áramszámító eszköz feszültségosztályát, mert az közvetlenül befolyásolja a telepítés típusát. Például, ha a berendezést a magas oldalra szerelik, akkor a telepítés során mérőfeszültség -transzformátorokat is telepítenek a hálózatba, amelyek a kimeneten legfeljebb 100 V értéket adnak. A magas oldalt figyelembe kell venni, ha magas -feszültség vezeték 6-10 kV jelzővel, vagy ha rendelkezésre állnak nagyfeszültségű transzformátorok.
A mérők következő jellemzője a tarifájuk. A magánlakások leggyakoribb eszközei csak egy tarifával rendelkező eszközök. A két tarifás és több tarifás mérők drágábbak, és megkövetelik a megfelelő dokumentumok regisztrálását, ezért nem használják őket magánházakban. Ezenkívül egy magánszemély esetében a tarifákra való felosztás nem mindig biztosított. Ez főleg jogi személyeknél, vagyis különféle ipari vagy irodaházaknál szükséges. A több tarifás mérő lényege, hogy több meghatározott tarifa szerint számol. Például a tarifa éjjel -nappal..

Alapszabályok az egyfázisú mérő felszerelésére

A villamosenergia -fogyasztásmérők felszerelése és cseréje nemcsak a kapcsolási rajzokat, hanem a telepítési és előkészítési szakasz többi részét is megterheli, amelyek a következő szabályok szerint mennek végbe:

Szoba kiválasztása a telepítéshez. A telepítéshez válasszon száraz helyiségeket, amelyek nem zavarják a készülék telepítését és karbantartását. A helyiség hőmérsékleti tartománya 0 és + 40 ° C között megengedett. Ha a tervezett telepítési hely nem illeszkedik ezekbe a paraméterekbe, akkor azokat a feszültségszekrény szigetelésével és fűtésével szervezik.
A telepítési hely kiválasztása. Előírt szabályok határozzák meg a mérőműszer lehetséges telepítési helyeit. A telepítés megengedett a falakon, a paneleken és az adagolótáblákon, a szekrényekben, a teljes kapcsolóberendezés relérekeszében..

A szerelési módszer megválasztása. Lehetséges lehetőségek – fémpajzsokon, műanyag pajzsokon és dobozokon, fapajzsokon.

A szerelési magasság kiválasztása. Az optimális távolság a padlószinttől 80-170 cm A mérőt szemmagasságban kell elhelyezni, ez megkönnyíti a karbantartást és a leolvasást..
A berendezés felszerelésekor figyelemmel kell kísérni annak dőlésszögét; ez nem lehet több 1 ° -nál, mivel a nagyobb dőlés további hibát okoz az elektromos áram fogyasztásának elszámolásában. Ez a megjegyzés csak az indukciós készülékekre vonatkozik..
A szerkezet méretének kiválasztása a telepítéshez. A kialakítás egy rést, szekrényt vagy műszerfalat jelent, amelyben a mérőeszköz található. Ennek az elemnek a méretét úgy választjuk meg, hogy hozzáférést biztosítson az összes kimeneti elemhez és magához a számlálóhoz.
A vezetékek csatlakoztatásakor vegye figyelembe a színjelölést. Minden vezeték legalább 12 mm -re le van csupaszítva.
Gondoskodjon a megszakítók beszereléséről a mérő előtt. Ez az intézkedés segít a berendezések cseréjekor vagy javításakor, mivel lehetővé teszi az áramellátás kikapcsolását a munka időtartama alatt. Az energiafogyasztást ellenőrző szervezetek gyakran állítják az energialopást, ha kapcsolókat szerelnek a mérő elé. Az ilyen jellegű problémák elkerülése érdekében gondoskodnia kell az elem tömítéséről. Ehhez a gépet egy speciális műanyag dobozba kell felszerelni, amely rendelkezik egy tömítőnyílással..

Egyfázisú elektromos mérőműszer szerelési rajza

Elektromos mérő vásárlásakor figyelni kell a kész elektromos panelekre, amelyek minden szükséges alkatrészt tartalmaznak. Ha nincs ilyen pajzs, akkor a következő elemeket kell megvásárolnia:

Számláló.
Pajzs – fából vagy műanyagból készült doboz, amelybe minden berendezés be van szerelve.
Megszakítók.
Rúd kapcsolók rögzítéséhez – DIN sín.
Érintkezőlemez, a réz a kívánt anyag. Ezt az alkatrészt legalább 10 vezeték csatlakoztatására kell tervezni.
Hárommagos kábel, amelynek keresztmetszete legalább 3 mm, száma-körülbelül 1 m.
Önmetsző csavarok a műszerfal összes felszerelésének rögzítéséhez. Széles rozsdamentes fejű termékeket választanak, műanyag dübelek is alkalmasak erre a célra.

A villanyóra csatlakozás így néz ki:

Először el kell osztania az összes berendezést a műszerfalon annak érdekében, hogy megjelölje az egyes részek helyét, és győződjön meg arról, hogy a műszerfal tömörsége nem zavarja a mérőműszert és annak karbantartását. Elosztáskor minden alkatrészt úgy kell felvinni, hogy elegendő hely legyen a rögzítők számára..
Rögzítse a lemezt, a síneket és a számlálót a számukra megjelölt helyekre.
A megszakítókat egy kattintással rögzítik a sínre.

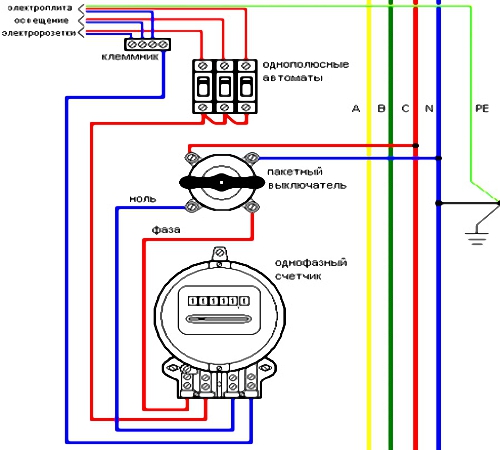

Elkezdik a huzalozást, a kapcsolási rajz így néz ki:

A huzalozás a fázis kimenetével kezdődik, közvetlenül a háztartási készülékek megszakítóihoz, amelyek a lakásban kaphatók. Az elektromos tűzhelyek, vízmelegítők, padlófűtés vagy önálló fűtési rendszerek stb. Ilyen külön megszakítókkal vannak felszerelve. Szükségesek annak érdekében, hogy ne hozzanak létre feszültségeséseket az általános hálózatban, és ne terheljék túl..
Leggyakrabban az elektromos mérő fázisa három érintkezőn található a bal oldalon, de annak pontos meghatározásához meg kell vizsgálni a készülék áramkörét. Ahhoz, hogy a fázist külön gépekre vigye, a kábelköpenyt levágják, és piros vagy barna magot húznak ki belőle. A huzal szükséges hosszát megmérik, figyelembe véve, hogy melyik síkba kell felszerelni – függőlegesen vagy vízszintesen. Szigorúan tilos a huzal átlós húzása.

A kábelről eltávolított huzalt 2 cm -re lecsupaszítják, behelyezik a neki szánt csatlakozóba, és rögzítőelemekkel meghúzzák. A megszakító oldaláról a vezetéket legfeljebb 1 cm -re csupaszítják le. Továbbá a vezetékekből P betű alakú áthidalókat alakítanak ki, minden végét megtisztítják, és a szomszédságban található összes megszakítót csatlakoztatják. a rendszerhez. Fontos annak biztosítása, hogy a vezetékek gépekhez való csatlakoztatásakor átfedés nélkül feküdjenek le, különben a csatlakozás túlmelegedhet.

A fázis csatlakoztatása után nulla kimenetet ad ki. Bármilyen más huzalszínt választanak hozzá. A villamos fogyasztásmérőtől a rézlemezig szükséges hosszúságot is mérik. Leggyakrabban a nulla terminál a legelső terminál a jobb oldalon, vagy a negyedik terminál a bal oldalon. A nulla vezetékek le vannak csupaszítva és mindkét oldalon össze vannak kötve.
A pajzs a mérő csatlakoztatása után a falhoz van rögzítve. Jelölje meg a telepítés helyét, fúrjon lyukakat és csavarja a pajzsot a falra önmetsző csavarokkal.
Földelés telepítése. Acélból készült árnyékolásoknál a földelést az elülső árnyékoló érintkezőlemez szerint kell elvégezni. Ha a pajzs nem elektromosan vezető anyagból készül, akkor a földelést közvetlenül a lemezhez kell vezetni.

Mielőtt a mérőt a hálózathoz csatlakoztatná, tisztázni kell az ellenőrző hatóságokkal, hogy lehet -e önállóan elvégezni ezeket a munkákat. Ezeknek az intézményeknek az alkalmazottai gyakran megengedik az önálló telepítést, és csak a tervezés helyességét ellenőrzik és lezárják a mérőt.

Mire való a háromfázisú mérő felszerelése?

A háromfázisú rendszerrel ellátott mérőket olyan helyekre kell felszerelni, ahol magas az energiafogyasztás. A magánháztartásokban ez az érték nem magas, ezért gyakran telepítenek egyfázisú eszközöket. De ha a fogyasztás meghaladja a 10 kV-ot, akkor háromfázisú rendszert használnak.

A háromfázisú rendszer nem a szokásos 220 V-ot, hanem 380 V-ot ad ki, ami kényelmes és egyszerűen szükséges bizonyos munkák elvégzéséhez, például elektromos hegesztéshez. Az ilyen berendezések nem tartalmazzák a feszültségcsökkenést abban a házban, amelyre telepítették, és a szomszédos épületekben. Ez segít megnövelni minden elektromos háztartási készülék élettartamát, és teljesen kiküszöböli azok meghibásodását a hálózati feszültség éles változása során..

Háromfázisú eszköz telepítésekor nem kell nagy vezetékeket telepíteni, mivel ebben az esetben az Ohm törvénye érvényes. A három fázisú eszközök közvetlenül vagy közvetve elérhetők. A második lehetőség áramváltókra és nagyon nagy hálózati terhelésekre alkalmazható. A magánháztartások számára elegendő a közvetlen kapcsolat, amely 100 A terhelés mellett és 60 kV teljesítményen működik.

Háromfázisú villanyóra szerelési rajza

Optimális az ilyen berendezések háromfázisú árammérőként történő felszerelése speciális táblákba, amelyek platformmal és 3 csavaros rögzítéssel rendelkeznek. A berendezést meglehetősen gyorsan szerelik fel, az összes elem rögzítésének algoritmusa hasonló az egyfázisú mérő csatlakoztatásához, és már fentebb leírtuk, és maga a csatlakozási rajz így néz ki:

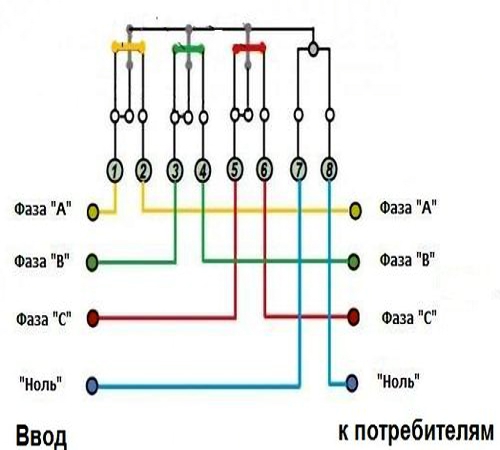

A kapcsolási rajz részletesen:

A tápkábel három fázisú, az ötödik földelővezető és nulla, az elektromos panelbe kerül. A sárga fázis az első érintkezőhöz, a zöld a harmadikhoz, a piros az ötödikhez kapcsolódik. A fázisok csatlakoztatásakor fontos, hogy ne hibázzon, különben a készülék hibát ad. A fázisokat speciális eszköz segítségével vagy próba és hiba útján határozzák meg. Vagyis egy fázis csatlakoztatása után ellenőrzik a készüléket hibákra, és továbbmennek, amíg az összes vezeték nincs csatlakoztatva.
Az energiát a készülék a 2., 4. és 6. csapból vonja ki.

7 -én és 8 -án az érintkező nullázódik.
A földelés, vagy inkább annak vezetője egy speciális buszhoz van rögzítve. Kötelező nulla csatlakozás a földhöz, ez megvédi a hálózat túlfeszültségét.

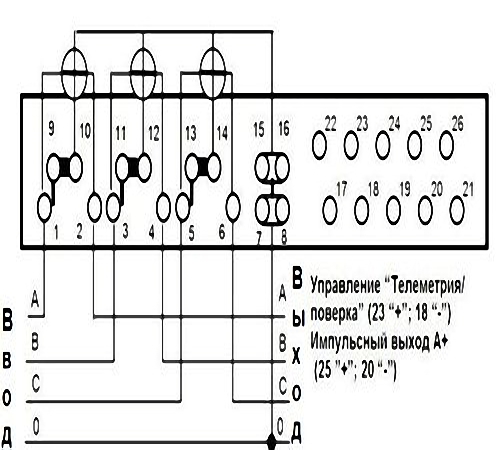

A régi modell indukciós háromfázisú eszközeinek áramköre kicsit másképp néz ki. Itt az első fázis az első érintkezőhöz jön, majd egy jumper készül az érintkező és a következő között, és a fázis a terheléstől érkezik a harmadikból. A többi fázis is össze van kötve – jumperek a 4. és 5., 7. és 8. érintkező között. A bemenet a 4. és 7. érintkezőn van, a kimenet pedig 6. és 9..
Az elektronikus eszközök új mintái olyan kiegészítővel vannak felszerelve, amely távoli adatátviteli rendszert csatlakoztat a hálózathoz. Ez határozza meg a további kapcsolatok jelenlétét..
