Alapozástípusok és műszaki jellemzőik

A megfelelő alapozás kiválasztása még fontosabb és felelősségteljesebb feladat, mint maga a ház építése. Valójában az egész épület tartóssága az alap szilárdságától, stabilitásától és megbízhatóságától függ. Ezért részletesen foglalkozunk azzal, hogy milyen típusú alapok vannak, milyen esetekben használják őket és milyen talajokon.

Az otthonának megfelelő alapozás kiválasztásához számos tényezőt kell figyelembe vennie.:

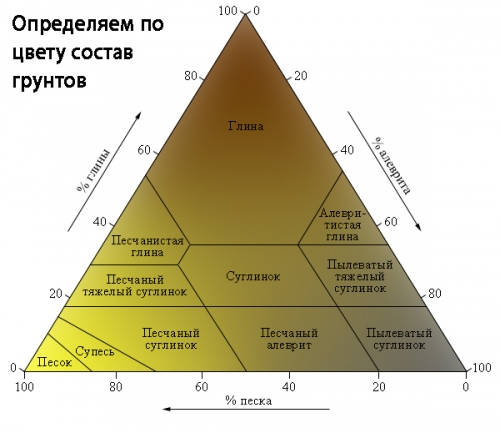

A talaj szerkezete és állapota a helyszínen. Azt, hogy melyik alapot válasszuk, nagymértékben meghatározzák a helyszín kezdeti körülményei. Vannak hullámzó talajok, amelyek fagyáskor vagy a légköri viszonyok egyéb változásakor mozoghatnak és kitágulhatnak, kiszorítva magukból a szerkezetet. A hullámzó talajok közé tartozik az agyag, homokos vályog, vályog, tőzegláp. Vannak nem porózus talajok is, amelyek meglehetősen szilárd alapként szolgálhatnak az alapozáshoz. Ez homok, kavics és sziklák.

Talajvíz szintje. Ha a víz közel van, erős negatív hatást gyakorolhat sokféle alapozásra..
Ház súlya, anyag, ahonnan a falakat fogják felállítani.
A ház építészeti jellemzői: pince vagy pince jelenléte.
A táj jellemzői: sík vagy lejtős terep.

A pénzügyi összetevő szintén fontos árnyalat. Általában a teljes ház építésének költségeinek legalább 25% -át egy megbízható alap építésére fordítják. És ez teljesen indokolt, tekintettel arra, hogy mennyire fontos az alap szilárdsága és tartóssága. Erősen nem ajánlott takarékoskodni az alapozáshoz szükséges anyagokkal, a jövőben ez rossz következményekhez vezethet..

Tehát az alábbiakban bemutatjuk a ház, a nyári rezidencia, a fürdő, a garázs, a melléképület és egyéb szerkezetek leggyakoribb alapjait..

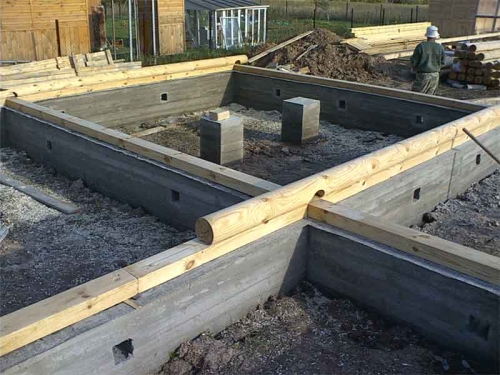

Csík alapozó

A leggyakoribb alapozási típus jelenleg a szalag alapozás. Ez egy szalag, amely minden teherhordó fal alatt fut. Amellett, hogy az alapozószalag a ház teljes kerületén helyezkedik el, lehet belső falak vagy fontos nehéz elemek, például oszlopok alatt is.

A felhasznált anyagok típusa szerint a szalag alap lehet:

Butovy.
Konkrét.
Konkrét
Vasbeton.
Tégla.

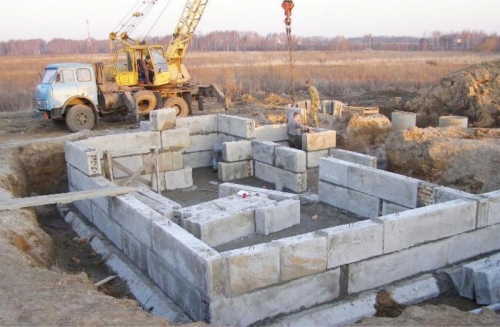

Az is lehet monolitikus vagy előregyártott. Például előregyártott betonból vagy vasbeton blokkokból készült alapot használnak, ha a ház építését rövid időn belül, a nyári hónapokban az esős ősz vagy tél kezdete előtt tervezik befejezni. Ebben az esetben nem kell várni a beton szilárdságának megerősítésére. A kész tömbök alapozása közvetlenül az elrendezés után szolgálhat a falak építésének alapjául.

De szeretném megjegyezni azt is, hogy a nem monolitikus szalag alapzat erőssége kisebb, mivel a betontömbök illesztései gyenge pont. Víz szivároghat beléjük, a hézagok még a hálós megerősítés esetén sem bírják el a hajlító igénybevételeket, így valószínű, hogy a tömbök találkozásánál az alap megszakadhat..

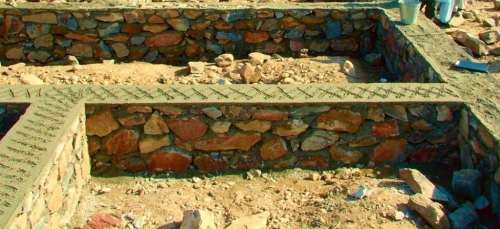

Monolit alapozás zsaluzatot használ fel. A törmelék- és törmelékbeton alapokat olyan régiókban készítik, ahol a törmelék helyi olcsó, széles körben elterjedt anyag. A törmelékes alapok szélessége általában 0,6 m, ha a falazat szakadt törmelékből készül, és 0,5 m, ha a falazat törmeléklapból készült. A törmelék alapok lerakását betonoldaton végzik, a függőleges varratok kötelező kötésével, megerősítő háló segítségével.

A monolit beton és vasbeton alapok a leggyakoribbak. Szélességük kisebb lehet a törmelékénél, 35-50 cm, az épület falainak vastagságától és a talaj teherbírásától függően. Általában az alap szélessége 20% -kal nagyobb, mint a fal szélessége..

A szalag alapítvány szolgálhat az ilyen szerkezetek alapjául.:

Téglaház (vörös vagy szilikát tégla).
Közepes súlyú vasbeton ház.
Kőből készült ház.
Faház.
Pórusbeton ház.
Blokkolja az épületeket.
Garázsok, fürdők, melléképületek, kerítések stb..

A szalagalapozás előnyei:

Az alagsor vagy az alagsor rendezésének lehetősége.
Ellenáll a nehéz 2-3 emeletes épületekből származó nehéz terheknek.
Lehetőség van nehéz betonlapok felszerelésére.
Viszonylag könnyű felépítés, minden munka önállóan is elvégezhető.

A szalagalapok hátrányai közé tartozik az anyagok költsége: cement, zúzott kő, homok és megerősítés. De a végeredmény megéri.

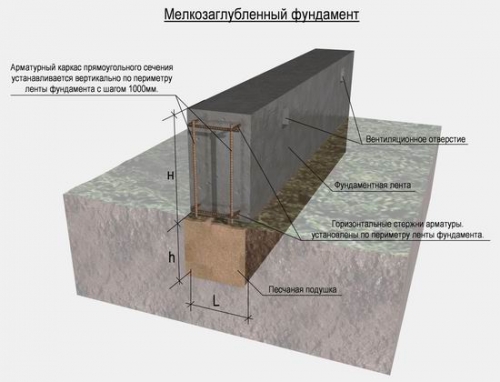

Sekély szalag alapozás

Két lehetőség van a szalag alapokra a mélység tekintetében: sekély és eltemetett.

A sekély alapozás mélysége általában nem haladja meg az 50 – 60 cm -t, és olyan talajokra építhető, amelyek szilárd alapként szolgálhatnak. Ezek homok, zúzott kő és sziklák, amelyeknek nincs kitéve..

Fontos tudni a talajvízszint szintjét is. Ha a talaj fagyási szintje alatt van, akkor sekély alapozást is felszerelhet agyagos talajra és vályogra.

A sekély szalagalapozás tökéletes vázszerkezetek, garázsok, melléképületek, kerítések, faházak alapjául. Bár egy emeletes téglaházhoz, temetetlen alapot is készíthet.

A sekély alapozás elrendezésének technológiája a következőképpen írható le:

70–80 cm mély és 50–60 cm széles árok ásása.
Az árok alja tömörített.
Egy 30 cm -es törmelékréteget öntünk az aljára és dörzsöljük, majd 10 cm homokréteget is döngölünk.

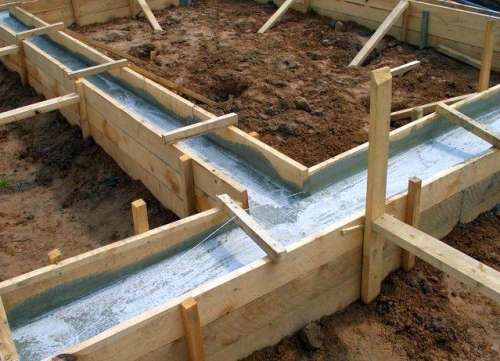

Az árok belsejében egy zsaluzat van felszerelve, amelynek teteje 30-50 cm -rel emelkedik a talajszint fölé.
A jövőbeli alapítvány falait védeni kell a víz hatásaitól, ezért az árok aljára és a zsaluzat falaihoz vízszigetelő anyagot kell rögzíteni – tetőfedő anyagot, üvegszigetelést vagy bármilyen más tekercsanyagot.

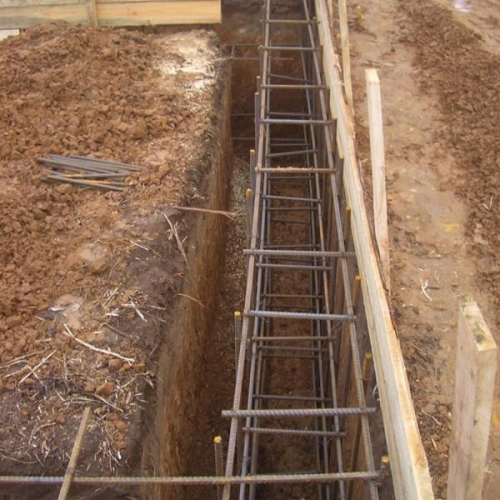

A zsaluzatba 8 mm vastag rúdból megerősítő ketrecet helyeznek.
A betonhabarcsot felülről öntik.
A betont vibrátorral tömörítik.

Ne hanyagolja el a zúzott kő réteget, mivel ez egyfajta lengéscsillapítóként szolgál. A jól előkészített törmelék és homokpárna kizárja a helyi süllyedés megjelenését.

Fontos! Ez az alapozási lehetőség nem megfelelő, ha a hely egyenetlen és magassági különbségek vannak, valamint nehéz kőszerkezetek esetén.

A sekély téglaszalag alapítvány egy hagyományos téglafal égetett téglából, amely nem szívja fel a nedvességet. Faházakhoz, melléképületekhez, garázsokhoz és egyéb könnyűszerkezetekhez felszerelhető..

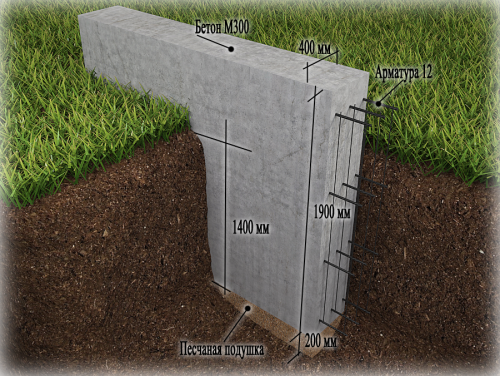

Süllyesztett szalag alap

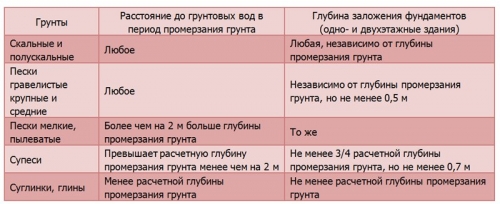

Az úgynevezett eltemetett alap mélysége a talajfagyás szintje alatt van. Különböző régiókban ez a mélység eltérő, és 70 cm -től 1,5 m -ig terjed. Bármilyen szilárd talajra telepíthető, ha a talajvízszint a talajfagyás szintje alatt van..

Az ilyen talajokon mélyített szalag alapozható:

Homok.
Agyag.
Agyag.
Homokos vályog.
Köves talaj.

Nem készíthet szalag alapot, ha:

A talajvíz magas. Az alap lefagy és összeomlik.
Nagy magasságkülönbségek.
Vizes talaj. Van azonban kivétel. Ha a tőzegréteg nem túl nagy, legfeljebb 1 m, akkor ebben az esetben a teljes mélységig eltávolítják, hogy szilárd ágynemű legyen.
Laza törékeny talaj.
A talaj túl mélyre fagy. Nem illik pénzt költeni egy ilyen mély alap építésére. Például, ha a fagyási mélység meghaladja a 2 m -t, ésszerű más típusú alapozást választani..

Nem elég erős talajokon a szalagot szélesebbé és mélyebbé teheti. De ez csak akkor lehetséges, ha a talaj közepesen folyékony, és az árok alján még szilárd talaj van.

Az eltemetett szalag alap építésének technológiája nem különbözik a sekély alapozás elrendezésétől. Az egyetlen különbség az árok mélységében és abban rejlik, hogy az anyagfelhasználás sokkal nagyobb: több megerősítésre és több betonra lesz szükség. Ezenkívül technológiai lyukak vannak a csővezetékek és a szellőzőnyílások számára az alapítvány falain..

A mély alap elég erős ahhoz, hogy ellenálljon a nehéz kőszerkezeteknek: tégla, beton stb.. Ezért olyan népszerű hazánk lakói körében..

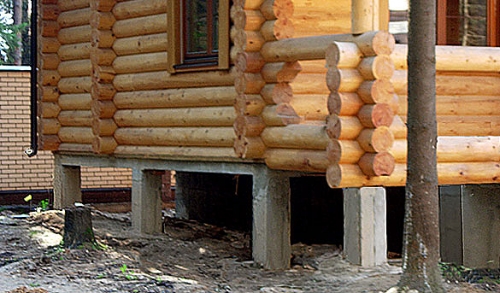

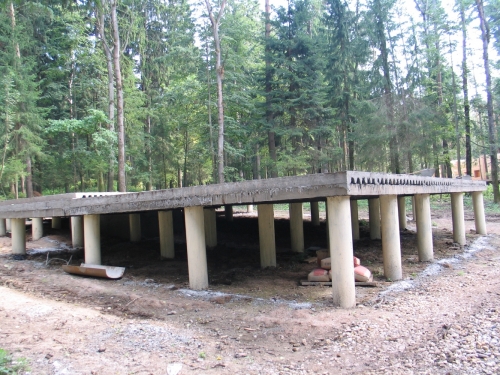

Oszlop alapozás

Az oszlopos alapokat olyan esetekben használják, amikor egy nehezebb szalag alap elrendezése nem praktikus. Például, ha az épület könnyű, és az alap terhelése kisebb, mint a szabvány. Az oszlopos alapzat 2,5 – 3 m -es lépcsőfokú oszlopokból áll, amelyek az épület teljes kerületén helyezkednek el a teherhordó falak alatt, valamint a belső falak és a falak kereszteződései alatt. Az oszlopok tetején grillezést kell végrehajtani, amely lehet betonból, fából vagy csatornákból.

Az oszlopok maguk lehetnek beton, törmelék, törmelékbeton, tégla és fa. Az oszlopok mélységét általában megegyezik a talaj fagyásának mélységével.

Oszlopos alapok használhatók alatta:

Faházak.
Keret- és panelházak.
Melléképületek.
Pórusbetonból készült világítóházak.

Fontos! Az oszlopos alap nem megfelelő, ha alagsort, pincét vagy garázst tervez a házban. De ez ideális, ha a webhely lejtővel rendelkezik. Ezután az oszlopokat sűrű talajba temetik.

Vegye figyelembe azt is, hogy oszlopos alapozás használható olyan esetekben, amikor a szalag alapzat lefektetése gazdaságilag kivitelezhetetlen. Például, ha a talaj fagyási mélysége 4-5 m. Ilyen esetekben vasbeton rácsos oszlopos alap van felszerelve.

Fa oszlopok alapítványok építésére rendkívül ritkák, mivel rövid élettartamúak. Mielőtt a kútba telepítené őket, a fát különböző vízszigetelő anyagokkal és penészgátló impregnálással kezelik. A feldolgozás után a faoszlopok legfeljebb 30 évig tarthatnak. Általában egy fa alap könnyű fa szerkezetekkel van felszerelve, például fürdők, fészerek, pavilonok..

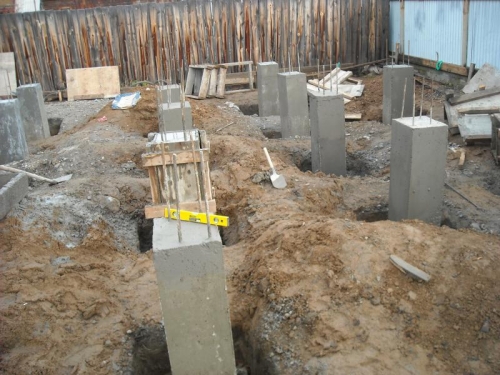

Az oszlopos alapzat felállításának technológiája a következőképpen írható le:

A kutakat a pillérek alá fúrják a kívánt mélységig plusz 20-30 cm -ig. A kút átmérője 25 cm.
Egy 20 cm -es zúzott kő réteget és 10 cm homokréteget öntünk az aljára..
Ezt követően egy hengerelt tetőfedő anyagot engednek le a kútba, amely zsaluzatként és vízszigetelésként is szolgál az oszlopok számára. Ezenkívül néha a tuskókat acél vagy azbesztcement csövek formájában használják. Az ilyen zsaluzat felső szélének legalább 30 cm -rel a talaj fölé kell emelkednie.

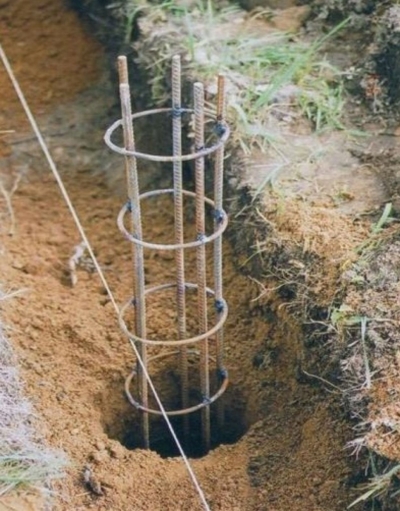

A kút belsejében egy erősítő ketrecet engednek le egy 10-12 mm -es rúdról függőleges hordozóknál és 6 mm -es vízszintes rúdnál. A vasalásnak 20-30 cm-rel a zsaluzat fölé kell emelkednie, ha vasbeton grillezést terveznek.
Ezután betont öntünk a kutakba, és vibrátorral tömörítjük.

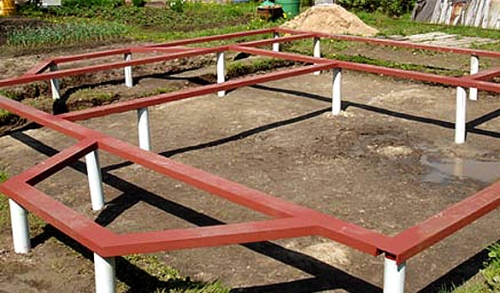

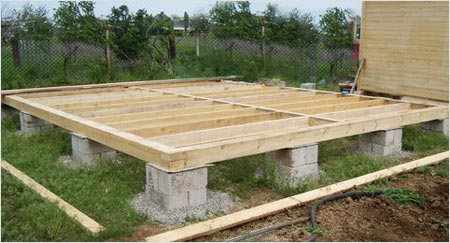

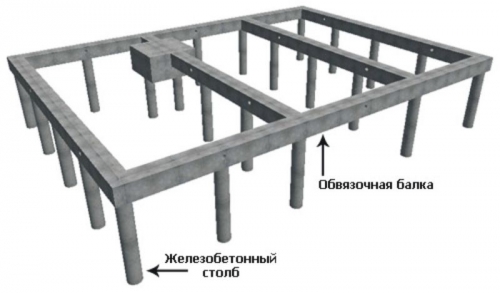

Az oszlopok tetején betonból, fagerendából vagy acélcsatornából készült rácsot szerelhet fel. Az oszlopos alapok elrendezésének technológiájában rendkívül fontos annak biztosítása, hogy az oszlopok felső szélei vízszintesek legyenek, hogy lapos síkot képezzenek.

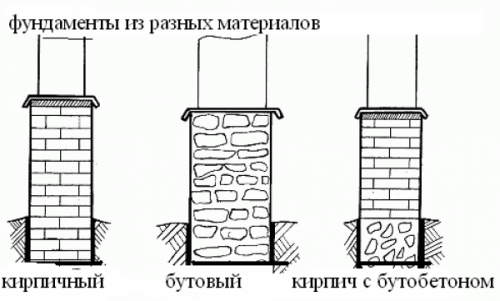

Az oszlopos alapok méretei attól függnek, hogy milyen anyagból készültek. Tégla esetén az oszlopok szélessége 50 – 55 cm legyen, vasbeton esetén 25 cm elegendő. Beton oszlopos alapozásakor 50-60 cm szélességet veszünk.

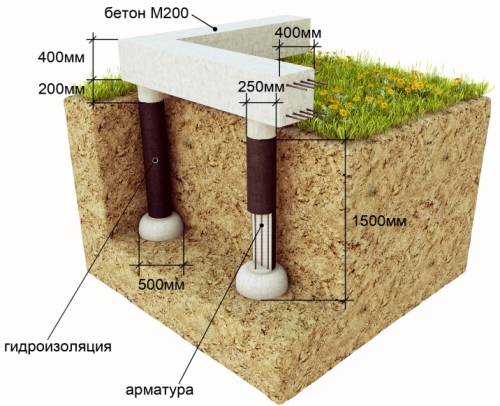

Oszlopszalag alapozás TISE technológia szerint

Különböző oszlopos alapok, vagy inkább kombinált típusú alapok, oszlopos szalag alapok TISE technológiával. Ezt cölöp-rácsos vagy cölöposzlopos alapnak is nevezik..

A közelmúltban ez a fajta alapozás széles körben népszerűvé vált, még nehéz kőházak számára is felszerelt hideg téli és mély talajfagyású régiókban. Mennyire tartósak, az idő fogja megmutatni. Addig is ajánlott azokban az esetekben használni, amikor a szalag alapítvány elrendezése túl drága.

Az oszlopos szalag alapozás lényege, hogy az oszlopok a talaj fagyásmélysége alá esnek, és a talaj felső rétegében rács van elhelyezve szalagalapozás formájában.

A TISE technológia megfelelő alapja a következőképpen épül fel:

A felső termékeny talajt eltávolítják, majd ásnak egy árkot, mint az 50 cm mély szalagalapozásnál.

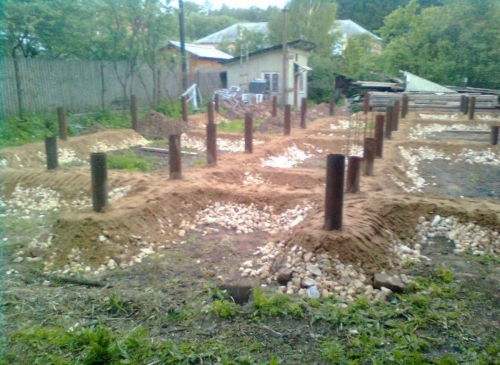

Egymástól 1,5 – 2 m távolságban 25 cm átmérőjű lyukakat fúrnak az oszlopokhoz. Mélysége 1,5 m vagy egyenlő a talaj fagyási mélységével a régióban. Az oszlopokat az épület minden sarkában és a falak találkozásánál kell elhelyezni.
Minden lyuk alján 40 cm átmérőjű, kibővített sarok készül..
A sarkot betonhabarccsal öntik.

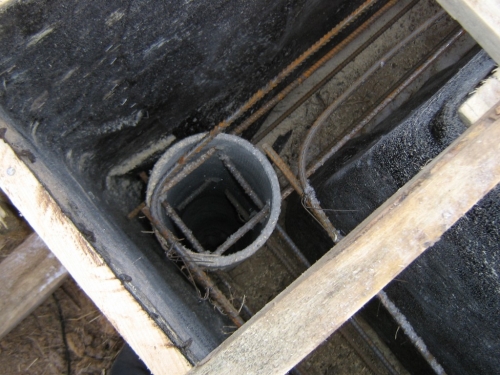

Ezután a zsaluzatot tetőfedő anyag tekercs vagy azbesztcső formájában engedjük le a kútba.

Belül egy megerősítő keretet helyeznek be, felső szélének a talaj fölé kell emelkednie a jövőbeli alapozás teljes magasságáig.
Az árkok kerülete körül egy fa zsaluzat van elrendezve, amelyben technológiai lyukak vannak a csövekhez és a kommunikációhoz.
Egy megerősítő keretet helyeznek be és rögzítik a kutakból kilógó kerethez.
Miután a megerősítés összes eleme össze van kötve egymással, elkezdheti önteni a betonoldatot..

Először az oszlopokat öntik, és a betont óvatosan tömörítik mély vibrátorokkal..
Ezután megszakítás nélkül öntik a szalagot, és a betont is tömörítik..

Öntés után a beton 28-30 napon belül megerősödik. Ezen idő elteltével folytathatja az építkezést.

Nem ajánlott az oszlopos szalag alapozást felszerelni mocsaras területeken, tőzeglápokon. Működés közben valószínű, hogy a betonoszlopok leválnak az alapszalagról, vagy a teljes tartó ferde lesz. De ha a talaj sűrű, az ilyen típusú alapozás sok pénzt takaríthat meg..

Halom alap

Ha a helyszínen gyenge, könnyen préselhető talaj van, akkor cölöpalapot kell felszerelni. Továbbá, ha a tőzeglápok alatti természetes talaj szilárd talajainak elérése a nagy fektetési mélységük miatt – 4 – 6 m – kivitelezhetetlen, egy cölöpalapot kalapálnak alapként az épület alatt..

Többek között megengedett a szilárd talajú épületek cölöpalapozásának felszerelése, ha ez gazdaságilag indokolt..

A terhelések földön történő továbbításának és elosztásának módja szerint kétféle cölöpöt különböztetünk meg:

Függő cölöpök ne érje el a természetes alap kemény talaját. Úgy tűnik, hogy egy könnyű, összenyomott kőzetben lógnak, és a terheléseket teljes függőleges felületükön átviszik rá. Általában a végük egy csavarmenet, amely jól tapad a talajban..
Álló cölöpök vagy az állványcölöpök lágy talajon keresztül szilárd alapra mennek, és a végeikkel rajta nyugszanak.

Az elrendezési módszer szerint a csavaros cölöpöket hajtott és döngölt oszlopokra osztják. Hajtott cölöpök Speciális nehézberendezések segítségével „hajtják” őket a talajba, míg a cölöpöt behajtják, a talajt köré tömörítik, ami nagyobb megbízhatóságot biztosít.

Hajtott cölöpök felszerelni egy építkezésen ugyanazt a technológiát alkalmazva, mint az oszlopos alapok pillérei.

A cölöpök lehetnek beton, vasbeton, fém és fa.

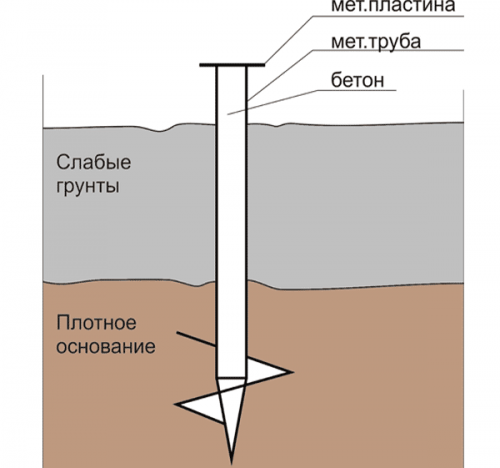

A csavaros alap általában a végén menetes acélcölöpökből készül, könnyű talajba csavarva. Fölöttük rácsot szerelnek fel, amelynek anyaga a szerkezet súlyosságától és a falak anyagától függ. Egy faházhoz elegendő egy rács egy alaplap formájában.

Cölöp- és cölöpcsavaros alapokat lehet építeni tőzeges talajokra, erős lejtésű helyeken, futóhomokra, mocsarakra, süllyedő talajokra. A cölöpök támaszként való felhasználásának mutatója az alacsony szilárdság, porozitás és a talaj túlzott nedvessége.

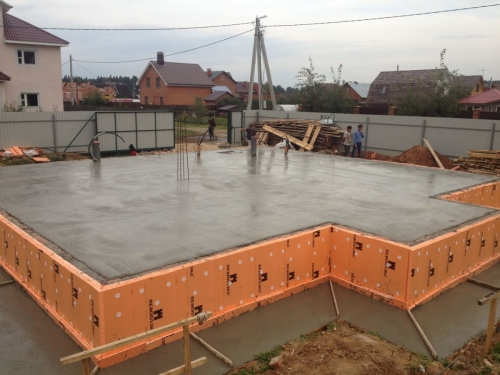

Födém alap a házhoz

A szilárd vagy födém alap a födém a teljes építési terület alatt. Olyan esetekben van felszerelve, ahol az épület terhelése jelentős, és az alaptalaj gyenge, és nem képes ellenállni. Például, ha egy telek egy lecsapolt mocsárban, puha porózus tőzegben nem képes ellenállni a ház súlyának, akkor összezsugorodik és elmozdul súlya alatt. Ha szalag alapzatot szerel fel, nagy a valószínűsége, hogy egyszerűen eltörik vagy deformálódik, a ház egy része meghibásodhat.

A födém alapozás jó, mert mozog és “utazik” az alaptalajjal együtt. A ház ép marad.

A födém alapozás elrendezésének technológiája a következőképpen írható le:

Az épület teljes területén gödröt ásnak. A gödör mélysége attól függ, hogy terveznek -e alagsort és alagsort. Fontolja meg az alagsor nélküli lehetőséget. Ebben az esetben a gödör mélysége 50 cm legyen..
A gödör alját gondosan tömörítik.
Ezután egy 20 cm -es zúzott kő réteget öntünk, döngölünk.
Ezután egy homokréteg 10 cm és szintén döngölt.
A tetejére vízszigetelő anyagréteget terítenek, amelynek széleit a gödör falaira hozzák.
Szerelje fel a zsaluzatot a gödör kerülete mentén. A magasság általában nem haladja meg a 20 cm -t a talajszint felett.

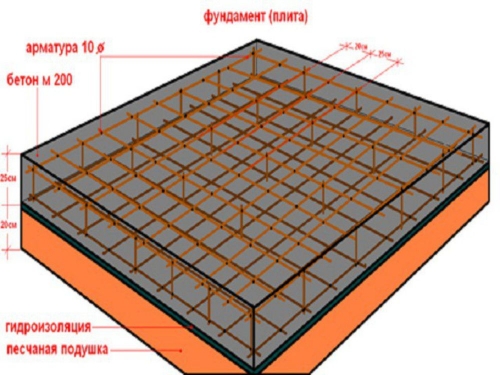

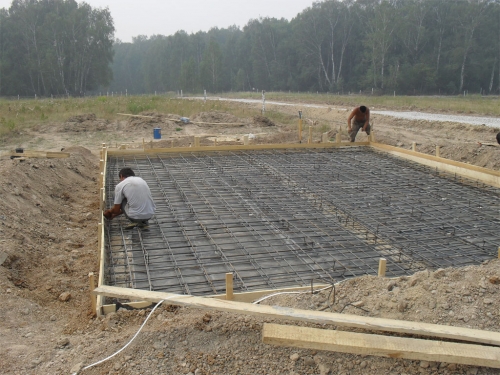

A gödör belsejében egy 12-16 mm-es rúdból készült megerősítő keret van felszerelve. Az elkészítéséhez sok anyag kell..

Az erősítő keretet a beton vastagságában kell elhelyezni, ezért 3 cm magasságú WC -ülőket kell elhelyezni alatta.
Betont öntenek. Szükségszerűen megszakítás nélkül, ezért a helyszínen kész betonkeverőt rendelnek.
A betont vibrátorokkal tömörítik.

A födém alapokat néha úszó alapoknak nevezik, mivel képesek a talajjal együtt mozogni.. Felszerelhetők a következő alapokon: agyag, süllyedő talajok, mocsaras területek, futóhomok, tőzegtalajok, hullámzó talajok. Szilárd alapokon a födém alapja veszteséges.

Végezetül néhány ajánlást szeretnék tenni. Ha a helyszínen magas a talajvíz, akkor jobb felszerelni egy födém alapozást, szalagot sekély vagy halom. Ha a vízszint olyan magas, hogy még egy temetetlen alap is vizes lehet, akkor kiváló minőségű vízelvezetést kell végezni a ház körül, és a vizet ereszcsatornába vagy kútba kell vezetni. Nagyon nem kívánatos, hogy a vasbeton alap nedves legyen. Száraz talajnak számít, ha a talajvíz szintje a talaj fagyási szintje alatt van. Általában ilyen esetekben bármilyen alapot felszerelhet..
