DIY lynbeskyttelse

Under tordenvejr anbefales det at installere et lynbeskyttelsessystem for at forbedre husets og de mennesker, der bor der. Der er særlige tjenester, der behandler dette problem, men hvis du vil installere lynbeskyttelse med egne hænder, anbefaler vi, at du gør dig bekendt med denne artikel.

Indholdsfortegnelse:

Princippet om lynbeskyttelse

Jordens lyn, der let falder ned i genstande placeret på jorden, udgør en enorm fare for både en person og hans hjem, fordi spændingen ved et lynudladning er millioner og endda milliarder af volt.

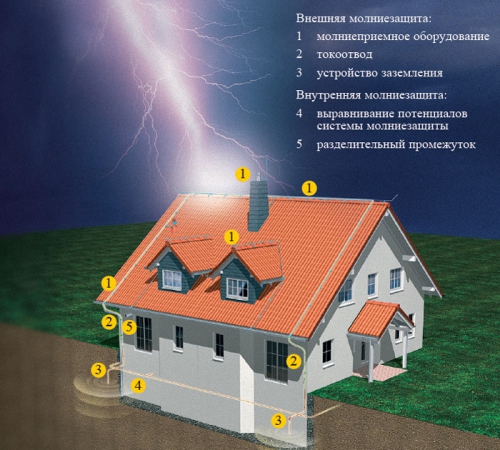

Integreret lynbeskyttelse består af to komponenter: ekstern og intern. Den eksterne komponent i lynbeskyttelsen, i tilfælde af et lynnedslag, opfanger og spreder energi i jorden, og den interne lynbeskyttelse er stikket på alle strømnet, der er placeret inde i rummet, og skaber den såkaldte jordforbindelse.

Hoveddelene i den eksterne lynbeskyttelse:

lynafleder,
nedleder,
jordkontakt.

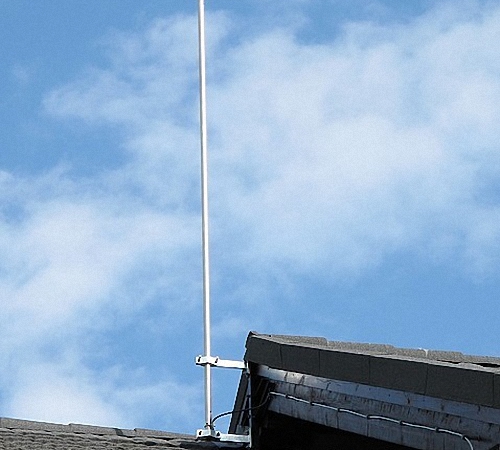

Et funktionelt træk ved en lynstang er lynaflytning. Varianter af lynstænger: en stang placeret på tagryggen, en lyn i form af et gitter bruges til et fladt tag, en anden version af en lynstang er et kabel, der trækkes over bygningen.

Nedledere er monteret på husets vægge. Hovedtrækket ved nedlederinstallationen er den kortest mulige vej fra lynstangen til jorden, så lynet hurtigere rammer jordelektroden.

En jordingsafbryder bruges til at overføre strøm til jorden..

Intern lynbeskyttelse derhjemme er beskyttelse af ledningerne mod pludselige spændingsstød fremkaldt af lyn.

Lynbeskyttelsesmetoder til bygninger

Ifølge matematisk modellering er den mest pålidelige måde at beskytte et hus mod lynnedslag et net, der er strakt over hele tagets overflade i en til en og en halv meters højde..

Installation af en metalstift, der er flere gange bygningens højde, er også en god mulighed..

I nærvær af et metaltag, der har en tykkelse på mere end 10 mm, er det muligt at forbinde jordforbindelsen til taget flere steder, og derfor vil taget spille rollen som en lynstang, og jordforbindelsen vil modtage et lynnedslag og overførselsstrøm til jorden..

Med et fejet tag er det tilladt at installere et metalkabel, der trækkes over taget i en højde på 0,5 til 1,5 m.

Ved mere komplekse tage trækkes kablet flere steder, på de steder, hvor kamudspring eller andre metaldele.

For et fladt tag – den bedste mulighed er et strakt net fremstillet af et metalkabel, der har en maskeafstand på en til to meter, og til et sådant tag er en stift på tre til fire meter egnet, som er installeret i midt på taget.

Regler for beregning af lynbeskyttelse

For at være sikker på, at bygningen virkelig er beskyttet mod lynnedslag, er det bydende nødvendigt at beregne lynbeskyttelsen. Beregningen af lynbeskyttelse afhænger af følgende indikatorer:

bygningstype: rektangel, firkant, oval eller cirkel;
bygningsdimensioner: bredde, højde og længde;
tilstedeværelsen af yderligere udhuse, lysthuse eller fritliggende bygninger
antallet af tordenvejr på et år pr. 1 km²;
sandsynligheden for et lynnedslag i et givet område.

Lynbeskyttelse er opdelt i flere kategorier. Den mest egnede til beboelsesbygninger er den tredje kategori af lynbeskyttelse. Inden beregningen påbegyndes, skal du tage stilling til bygningstypen. Overvej f.eks. Beregningen af en enkelt stangs lynbeskyttelse for en bygning i form af en cirkelformet kegle.

Bygningens længde er angivet med bogstavet A, bredden er B, og højden er hx. Lad os sige, at bygningens bredde er 25 m, længden er 18 m, og højden er 7 m. Nu skal du bruge et specielt kort til at finde ud af om årstallet (n) og den gennemsnitlige varighed (t) af tordenvejr på denne bygnings område.

N = ((B + 6h) (A + 6h) -7h2) n10-5

Efter beregningen får vi N = 0,0134353. Antal lynnedslag om året. Afhængigt af pålidelighedsbeskyttelsens pålidelighed skelnes der mellem to zoner: A – mere end 99,5%; B – fra 95% til 99,5%.

Afhængigt af antallet og den gennemsnitlige varighed af et tordenvejr bestemmer vi arealet af denne bygning og beregner højden på lynstangen. Det er bedre at overlade denne proces til specialister, da den korrekte beregning af lynet vil sikre bygningens sikkerhed i mange år..

Tips til forbedring af bygningssikkerhed under tordenvejr

1. Når man installerer højhastighedsbeskyttelsesstrukturer, er det nødvendigt at udføre omhyggelig fastgørelse, så disse dele under vindens påvirkning ikke kommer af og ikke beskadiger bygninger eller biler i nærheden og heller ikke skader mennesker.

2. Hvis der er metal- eller murstensrør på bygningens tag, skal du jorde metalrørene og installere metalnåle til mursten.

3. Installer en jord til tv- eller parabolantenner, fordi disse enheder er tilsluttet strøm og let tiltrækker lyn under tordenvejr.

4. Inden tordenvejrssæsonen starter, er det nødvendigt at foretage en grundig inspektion af lynstangen og andre komponenter i lynbeskyttelsessystemet..

5. Under tordenvejr anbefales det at lukke alle ventilationsåbninger, døre og vinduer for at forhindre, at kuglelyn kommer ind i rummet..

Indendørs lynbeskyttelsesenhed

SPD – en intern overspændingsbeskyttelsesenhed – hovedkomponenten i den interne beskyttelse af en bygning under tordenvejr. En SPD -enhed er et lynbeskyttelsesmodul, som er lavet på basis af en varistor eller afleder.

Afhængig af beskyttelsesklassen er alle SPD -enheder opdelt i:

1. SPD’er af første klasse, som er installeret foran omstillingsbordet. Sådanne enheder kan let stoppe afladninger med høj effekt og slukke strømmen..

2. SPD’er af anden klasse er designet til at beskytte elektriske apparater mod restimpuls. Installeret i bygninger, hvor server eller konventionelle netværk er placeret, hvortil forskellige udstyr er forbundet.

3. SPD’er i tredje klasse beskytter lavstrømssystemer, såsom telefon, internetsystem eller CCTV-kamera.

Krav til hovedkomponenterne i lynbeskyttelse

Inden vi påbegynder arbejdet med installationen af lynbeskyttelsen, lad os stifte bekendtskab med de grundlæggende krav til komponenterne i den eksterne lynbeskyttelse:

1. Krav til et lyn: den højeste højde blandt alle objekter placeret på territoriet.

2. Krav til lynbeskyttelseslederen: minimumslængde, højt isoleringsniveau for god strømgennemstrømning, ved installation af lederen, undgå tilstedeværelse af samlinger eller vridninger, det er bedre at bruge svejsning eller lodning, brug stålstrimler eller stænger, der har en lille diameter som leder.

3. Krav til jordelektroden: placering mindst fire meter fra fundamentet, høj jordfugtighed.

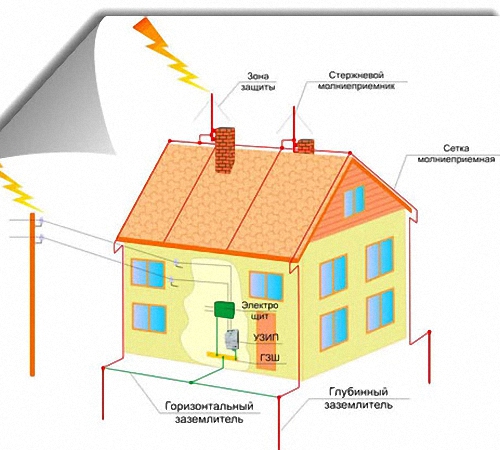

Lynbeskyttelsesordning:

Værktøjer til installation af ekstern lynstang:

lynafleder,
nedleder,
jordkontakt,
svejsemaskine,
metalbeslag eller klemmer.

Lynbeskyttelsesinstallationsinstruktioner:

1. Installer metalbeholderen. Tilslut en nedleder til den, som består af en metaltråd med et rundt tværsnit. Nedlederen skal have en minimumslængde for hurtigere strømoverførsel fra metalmodtageren til jordelektroden.

2. Brug en metalstrimmel eller metalplade med et tværsnit på mindst 150 cm² som jordleder..

3. Brug bolte og elektrisk svejsning til at forbinde alle elementerne i dette system med hinanden.

Installation af jordforbindelse:

Den vigtigste regel for installation af jordforbindelse er at sikre konstant jordfugtighed. Der er to muligheder for at opfylde dette krav:

installation af jordforbindelse på stedet for passage af grundvand;
installation af jordforbindelse under frysning af jorden, men samtidig er det nødvendigt at levere vandafløbet fra taget til installationselektroden for jordelektroden.

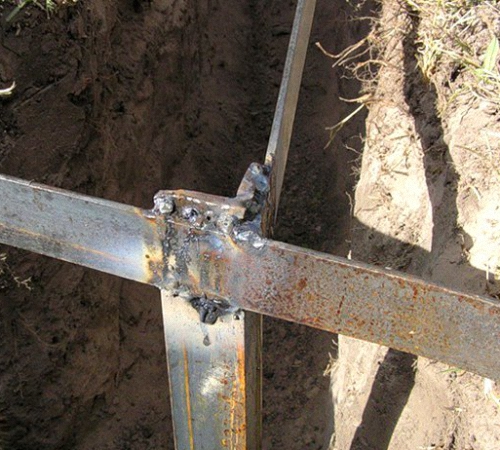

Brug et stykke jern, en metal tønde, et rør, et hjørneark eller en stang, der skal drives ned i jorden som en jordelektrode. Røret, stangen eller hjørnet har et lille område, så det anbefales at svejse dem fra flere dele, for eksempel i form af et omvendt W -bogstav.

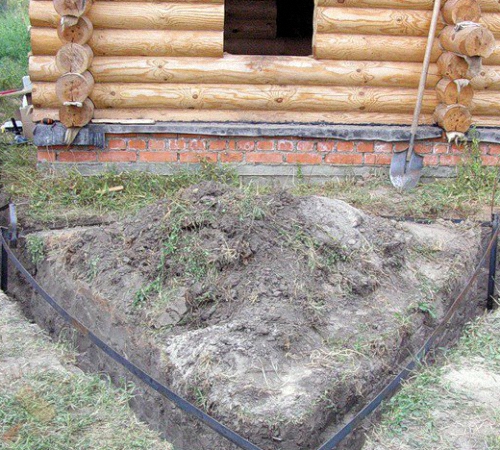

Overvej en af jordforbindelsesmulighederne: et metalplade med et areal på 1 m² skal begraves i jorden, efter at have tidligere forberedt et hul, der når grundvandet, er minimumsdybden af hullet to meter. Når du vælger et jordelektrodemateriale, er det bedre at bruge galvaniseret metal, kobber, aluminium eller duraluminium af høj kvalitet, da almindeligt jern henfalder over tid, og jordforbindelse ikke udfører sine funktioner. Forbindelsen af undervurderingen til jorden foretages ved at svejse eller skrue jordelektroden til en stålstrimmel eller et kabel.

Sørg for, at jorden ikke er i nærheden af en brønd, pool eller drikkebrønd.

For underdrivelse ville en glimrende mulighed være en stålleder, der har et tværsnit på 10 * 10 cm eller en metalstrimmel 40 mm bred og 25 mm tyk. En underdrivelse lægges lige langs bygningens væg uden yderligere isolering. Reb, skal svejses eller boltes elektrisk.

Metoder til fastgørelse af kabler eller ledninger til lynstænger

Tildel:

spændingsfastgørelsessystem;
afstandsmonteringssystem.

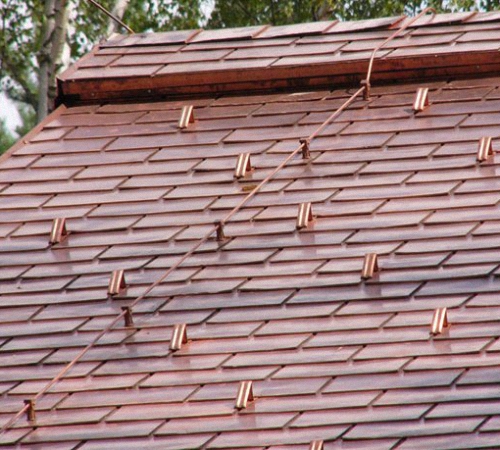

For at installere lynstangen ved en spændingsmetode installeres stive ankre på bygningens pilformede tag og vægge, og ledningerne trækkes. Fastgørelse af ledninger eller kabler udføres ved hjælp af specielle klemmer..

Ved brug af en selvkørende hjørneklemme og dyvler fastgøres kablet til det flade tag. Hvis taget er for stejlt, i stedet for en hjørneklemme, bruges en rygklemme, som giver dig mulighed for at vælge farve og tekstur i henhold til tagets overordnede design.

Tips til installation af lynbeskyttelse:

1. For at beregne lynbeskyttelsen er det ikke nødvendigt at beregne alle aflæsninger i henhold til ovenstående formel, der er online regnemaskiner, der vil klare denne opgave meget hurtigere. Men aflæsningerne af bygningens størrelse og det årlige antal lynnedslag skal stadig kendes og måles..

2. Hvis der er et stort træ på husets område, skal lynstangen fastgøres til træet ved hjælp af en stang og klemmer. En forudsætning for en sådan lynbeskyttelse er placeringen af lynstangen over toppen af træet. Brug ikke metalbolte til at fastgøre luftterminalen til træ for at undgå skader eller brand.

3. Hvis du har en fjernsynsmast – placer lynstangen på den, og hvis masten er metal og ikke malet, så vil den være en god dunleder.

4. Skorstenen er et godt sted at fastgøre lynstangen. Fastgør lynstangen til skorstenen, men husk på, at i en stærk vind vil en for stor lynstang beskadige røret, så sammenlign rørets dimensioner og lynstangen, før du bruger denne mulighed..

5. Det er tilladt at bruge sådanne genstande som en ryglæn fra en gammel metalseng, armeringsnet eller unødvendige metalgenstande som en jordleder..

6. Ved installation af lynbeskyttelse er det nødvendigt at bore flere huller i jorden og hælde salt eller saltpeter der, da disse materialer øger effekten af strømledning.

7. Når du vælger et kabel til jordforbindelse, anbefales det at bruge kablet med det største tværsnit.

8. Det er strengt forbudt at isolere eller male lynstangen..

9. Anbring ikke jordkontakten nær bygningens vægge, stier eller passager..

10. Brug kobber, messing eller galvaniserede skrueklemmer til at forbinde luftterminalen og nedlederen..

11. Reparation og justering af lynbeskyttelsessystemet bør udføres mindst hvert tredje år. For at gøre dette skal du rense alle kontakter, stramme eller udskifte forbindelser.

12. Gør hvert femte år en jordforbindelse, og kontroller forbindelsernes pålidelighed. Hvis der er en stor mængde rust, anbefales det at udskifte jordkontakten..

13. Når du vælger en dunleder, skal du huske på, at materialet, som denne del er fremstillet af, skal kunne modstå en belastning på op til 200.000 ampere.

14. Det er forbudt at bøje nedlederne, da der er risiko for brand..
