DIY skruefundament til et hus

Skruefundamentet har været brugt i militære og industrielle sfærer i mere end hundrede år; i privat byggeri er denne teknologi blevet brugt aktivt for ikke så længe siden. Bunke-skruefundamentet har etableret sig som et stærkt og alsidigt fundament, der kan klare jord med “tvivlsom” stabilitet.

Hvad er et skruefundament

Skruefundamentet er meget enklere end traditionelle nedgravede monolitiske typer fundamenter, som involverer udgravning og betonstøbning..

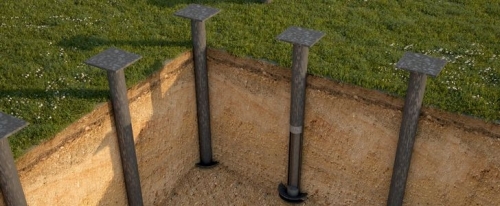

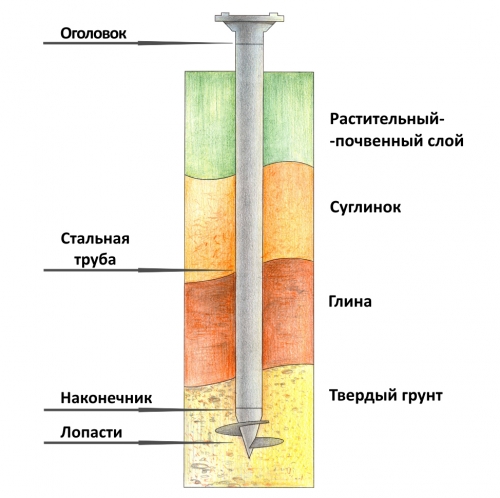

Et fundament ved hjælp af skruestøtter er en af ​​sorterne af et bunkefundament. Der er nogle forskelle i arrangementet og det anvendte byggemateriale. Bunkerne er lavet af armeret beton og kørt ned i jorden med en hovedstamme eller monteret i en færdiglavet grube. Skruestøtten er lavet af galvaniseret rør, og et bor svejses til bundenden.

Dette design giver dig mulighed for let at skrue bunken ned i jorden. Efter installationen af ​​bunken fyldes dens hulrum med forstærkning og hældes med beton. I sidste ende bliver skruehunken til en stærk armeret betonsøjle..

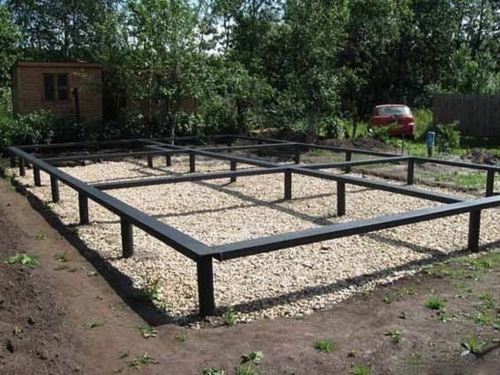

Skruestøtterne forenes ved vandret ligering af en plade eller bjælketype, fundamentets kælder er dannet af strimmelblok eller murværk.

Valget af grillen (monolitisk båndfundament, metal-, træ- eller armerede betonbjælker) og dets placering i forhold til jorden afhænger af bygningstypen-bygning i flere etager eller en etagers bygning og af jordens egenskaber:

  • en høj grill (mere end 15 cm over jordoverfladen) er nødvendig til konstruktion på svævende jord, skråninger eller i områder med en ujævn overflade;
  • en øget grill (op til 10 cm) bruges på let svævende jord;
  • en begravet grill er afgjort under jorden – egnet til ikke -pulverformig jord;

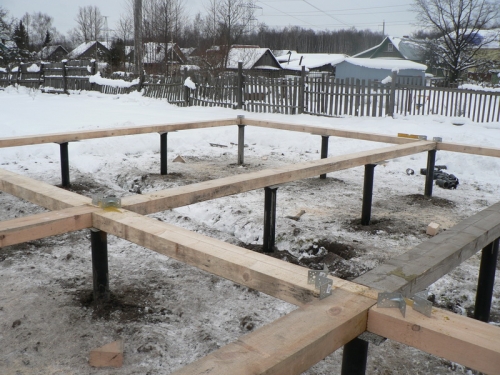

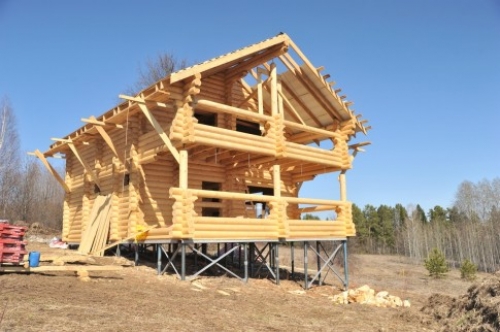

  • en grill lavet af træbjælker bruges normalt til opførelse af træbygninger, en let version af metalhjørner – til en lille en -etagers bygning;

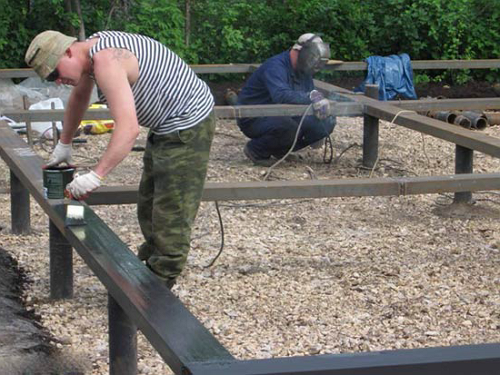

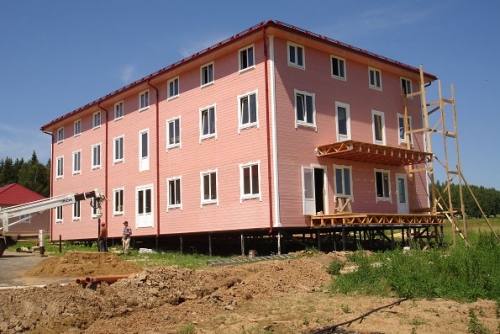

  • kraftige metal- og armerede betonbjælker bruges i etagekonstruktion, når strukturen har en betydelig vægt.

For at beskytte bunkerne mod korrosion bruges de teknologier, der bruges til konstruktion af skibe. Denne fremgangsmåde kan øge driftsperioden for skruefundamentet betydeligt. Skruepælsfabrikanter angiver tidsrammer fra 100 til 150 år. Det er dog endnu ikke muligt at bekræfte eller benægte rigtigheden af ​​disse oplysninger, da denne teknologi ikke har været aktivt brugt i vores land i mere end 30 år..

Omfanget af bunke-skruefundamentet

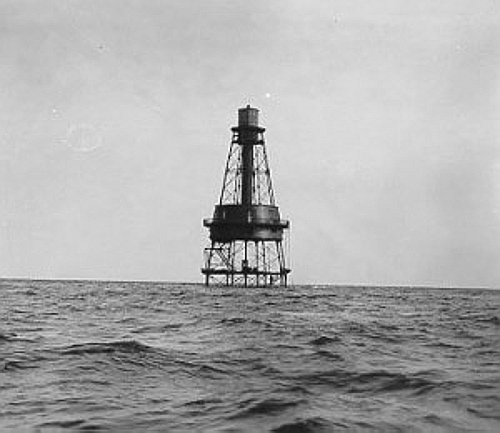

Tilbage i 1838 foreslog den engelske ingeniør-teknolog Alexander Mitchell at forenkle den besværlige indkøring af understøtninger og erstatte processen med en enklere og mere behagelig indskruing af skruestabler. Ideen blev først testet i 1850, da et fyrtårn blev rejst i Delaware Bay, USA. Dette fyrtårn står stadig i dag og bekræfter succesen med Mitchells banebrydende idé..

Ideen om at bygge en base på skruestabler blev “hentet” af militæret. Fundamentenheden gjorde det muligt på kort tid at bygge et pålideligt fundament til et strategisk objekt.

Efterfølgende begyndte en lignende udvikling aktivt at blive implementeret i konstruktionen af ​​”fredelige” objekter:

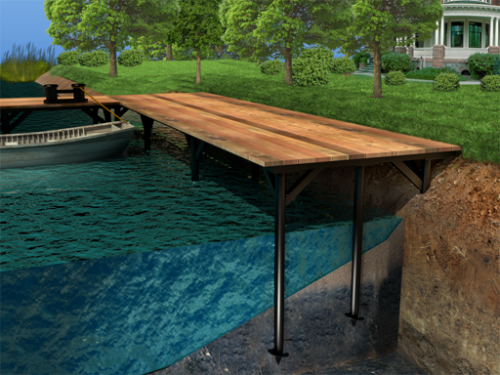

  • dæmninger, moler;
  • tårne ​​af kraftledninger;
  • videnskabelige og geologiske forskningscentre på svært tilgængelige steder;
  • private husstande og lejlighedsbygninger;
  • udhuse;
  • et skruefundament til et gammelt hus – udskiftning og reparation af en beskadiget base;
  • industrielle faciliteter;

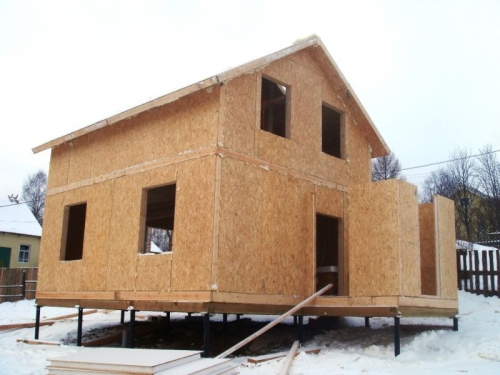

  • et skruefundament til et rammehus – en sådan struktur kan opføres på 2-3 uger.

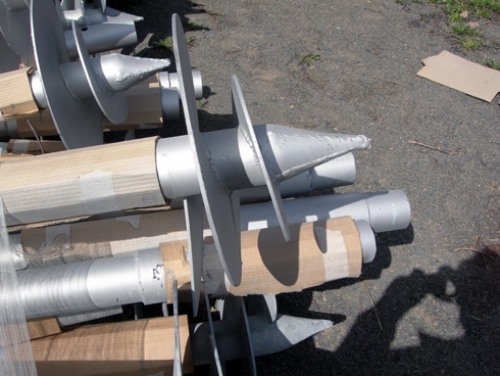

Skruepælens design er blevet forbedret. Og i dag er de lavet af højstyrke specialstål, og nogle modeller er udstyret med en speciel nakkestøtte med knive, som, når de uddybes, komprimerer de tilstødende jordlag..

Et skruefundament er den bedste løsning til at bygge:

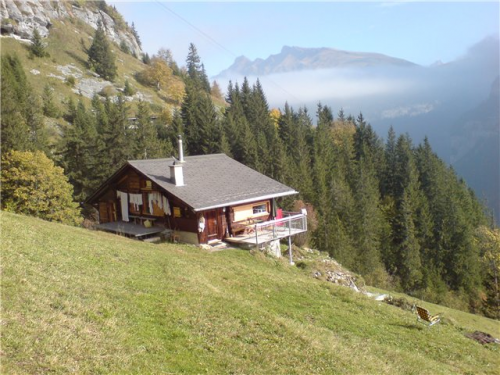

  • områder med grøfter og skråninger;
  • områder, hvor bunker er forbudt – nær underjordiske tunneler, metro osv.;
  • områder med et højt jordfugtighedsniveau;
  • tørveområder;
  • områder med dyb jordfrysning;
  • anlagte zoner.

Fordele og ulemper ved et bunkefundament

På grund af designfunktionerne har installationen og betjeningen af ​​skruefundamentet en række fordele:

  • konstruktionshastighed (ca. 2 dage);
  • høj bæreevne-bunker kan nedsænkes i jorden med 8-12 meter, og på denne dybde er jordlagene tilstrækkeligt stabile og i stand til at modstå vægten af ​​en etagers bygning;
  • et skruefundament til lette konstruktioner kan laves uafhængigt;
  • arbejde kan udføres på ethvert tidspunkt af året;
  • der er ikke behov for at udstyre adgangsveje til specialudstyr;
  • huse på et pæle-skruefundament kan let “udvides” ved at vedhæfte en ny struktur;
  • mangel på forberedende arbejdskrævende arbejde: udjævning af stedet og komprimering af jorden;
  • bygninger på skruefundamenter forstyrrer ikke det naturlige miljø;
  • brede muligheder for at bruge bunke-skruefundamenter (ler, kviksand eller tæt jord; undtagelsen er stenet jord);
  • genbrug af pæle til opførelse af en ny bygning (garage, terrasse, veranda, udhuse).

Konstruktionen af ​​et skruefundament til et hus vil reducere byggebudgettet med 25-40% – et skruefundament er næsten tre gange billigere end et båndfundament

Skruefundamentet har også nogle ulemper:

Det er bedre at købe skruestabler ikke fra mellemmænd, men fra producenter, der har deres egne udviklings- og forskningsafdelinger, hvor produkterne testes. Virksomhedsrepræsentanter kan overvåge overholdelse af teknologi, når de udfører installationsarbejde

Typer af bunke-skruefundamenter

Fundamentdesign på skruepæle kan udføres på forskellige måder – det afhænger af konstruktionens konstruktion og jordtypen.

Sådan vælges skruestabler til et fundament

Bunkenes bæreevne afhænger af følgende parametre.

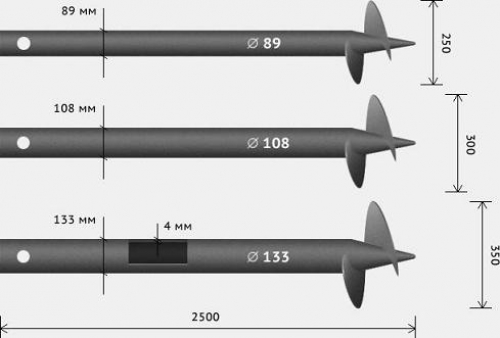

Bunke diameter.

  • 57 mm – bunker til lette hegn;
  • 76 mm – bunker til hegn af træ, profileret plade, til indretning af fundamentet til lette husholdningsbygninger (sommerkøkkener, lysthuse, toiletter, brugsblokke); bæltekapacitet – ikke mere end 3 tons;
  • 89 mm – installation af tunge og høje hegn, fundamenter til et -etagers rammehuse og annekser til huset – terrasser, verandaer; bæltekapacitet – 3-5 tons;
  • 108 mm – opførelse af basen til to -etagers rammehuse, egnet til opførelse af huse af lys sten, træ og opførelse af udhuse; bæreevne – 5-7 tons.

Længden af ​​bunken afhænger af jordtypen på stedet, dybden af ​​skruing og frysning af jorden.

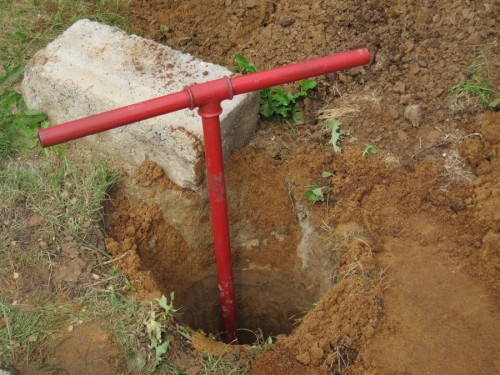

Forekomsten af ​​tætte jordlag kan bestemmes uafhængigt. Haveboret skal langsomt skrues i jorden, periodisk trække det ud og kontrollere for tætte klumper sand eller ler. Ved længden af ​​boret kan du beregne dybden af ​​at finde gunstig jord til installation af pæle.

For at opnå resultatets nøjagtighed kan du bruge tjenester fra et specialiseret firma, der udfører testboringer og bestemmer den nødvendige længde af skruestabler. Omkostningerne ved en sådan service er omkring 1.500 rubler

Lettelsen af ​​stedet påvirker også bunkenes længde. For eksempel med en samlet huslængde på 6 meter og en højdeforskel på 1 meter kræves der tre typer bunker: 2,5 meter til installation af den øverste række, 3 meter til installation af den midterste række og 3,5 meter for den nederste række af bunker.

Råd. Hvis højdeforskellene er mere end 0,5 meter, er det bedre at tage højde for bunker 0,5 meter længere end det burde være – normalt, når der installeres et skruefundament på aflastningssektioner på de nederste pælerækker, mangler der cirka 30 cm

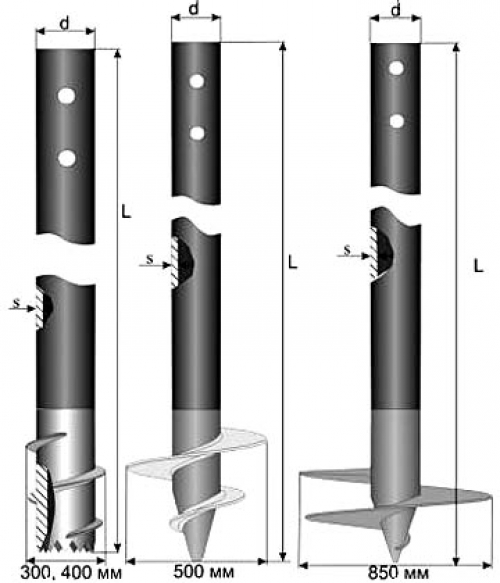

Efter tipstype. Typiske typer af pæle er vist i nedenstående figur..

Den første mulighed er beregnet til installation på sandsten, permafrostjord samt tætte læder med øget bæreevne. Jorden inde i bunken krymper ikke og holder den både udefra og indefra. Bunke parametre:

  • vægtykkelse – 8-20 mm;
  • bunke længde – 4-16 m;
  • trin mellem bunkerne er 4 m;
  • diameter – 219 og 325 mm;
  • bunke diameter med en “hæl” – 300 og 400 mm;
  • bærende belastning – 0,7-2,5 tons;
  • omtrentlige pris – fra 4500 rubler / enhed.

Bunken til almindelig jord har en diameter med en “hæl” i størrelsesordenen 500 mm. Sådanne bunker er velegnede til opførelse af lette bygninger og hegn, der ikke er til beboelse. Bunke parametre:

  • vægtykkelse – 4-16 mm;
  • bunke længde – 2,5-15 m;
  • trin mellem bunkerne er 2,5 m;
  • bunker fås i forskellige diametre fra 47 til 325 mm;
  • bærende belastning – 0,7-2,5 tons;
  • anslået pris – fra 2000 rubler / enhed.

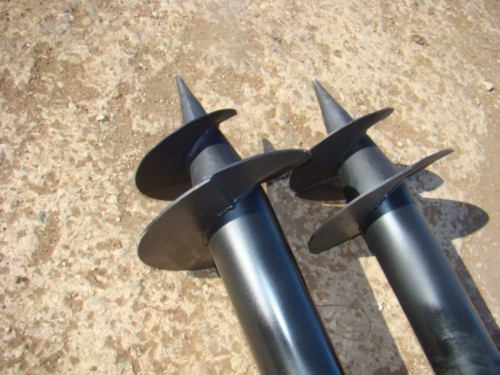

En bunke med en bred hæl bruges på flydende, svævende og løse jordbund. Propellerbladene når næsten til spidsen af ​​spidsen, antallet af omdrejninger er ikke mindre end 2.

Bunke parametre:

  • vægtykkelse – 4-16 mm;
  • bunke længde – 3-15 m;
  • trin mellem bunkerne er 3 m;
  • bunke diameter – 159, 219 og 325 mm;
  • bærende belastning – 1-3,5 tons;
  • anslået pris – fra 3500 rubler / enhed.

Der er også mere komplekse pæledesign – med flere omdrejninger, indbygget afløbssystem og ekstra knive. Sådanne modeller er ret dyre, og teknologien til deres installation er mere kompliceret. Derfor bruges disse typer pæle praktisk talt ikke til privat byggeri..

DIY skruefundament til et hus

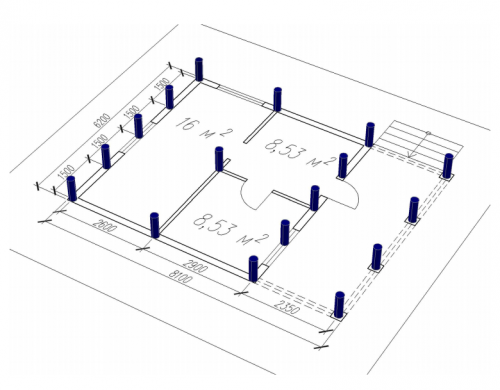

Design og beregning

Først og fremmest er det nødvendigt at foretage en jordanalyse af høj kvalitet. Det er bedre at overlade undersøgelsen af ​​områdets geologi til fagfolk – et firma, der beskæftiger sig med konstruktion af huse på skruestabler. Eksperter beregner bunkernes bæreevne og fundamentets levetid i et bestemt område, bestemmer indikatorerne for jordens aggressivitet og afgiver en passende konklusion.

Ved bestemmelse af typen og antallet af pæle tages følgende indikatorer i betragtning:

  • egenskaber og jordtype;
  • grundvandsstand og deres sæsonudsving
  • vægten af ​​den fremtidige struktur med alt “fyld”;
  • snebelastning om vinteren;
  • dybden af ​​jordfrysning;
  • lager til skæring af bunker under installationen (ca. 20 cm).

Beregningen af ​​skruefundamentet kan også foretages af de virksomheder, der er involveret i salg af pæle. Meget ofte tilbyder de gratis at vælge en “sål” til det fremtidige byggeri..

Det anbefales at øge den opnåede værdi af den samlede belastning med 20% – en sikkerhedsmargen. Baseret på dette resultat bestemmes det nødvendige antal pæle

Når du designer et skruefundament, er det nødvendigt at tage hensyn til:

Stadier af fundamentkonstruktion

At skrue i bunker er en ret besværlig proces, så det er bedre at få støtte fra to eller tre personer.

Til arbejde kan du uafhængigt lave et håndtag, der letter og fremskynder skruerne af bunkerne i jorden. Til dette skal fittings (skrot) med en diameter på 3 cm indsættes i hullerne i den øverste ende af skruehunken. På begge sider af skrot lægges udskæringer af et firkantet rør. Den optimale længde på ærmerne på et hjemmelavet håndtag er 2,5-3 meter.

Trin-for-trin installation af skruefundamentet:

Skruefundament til huset: foto

Skruefundamentet er klar til yderligere byggeri.

Skruefundament til huset: video

Tips til installation af skruefundere

Vi lister anbefalingerne fra specialister, der hjælper dig med at bygge et stærkt og holdbart hus på skruestabler.

For nylig er skruefundamentet aktivt blevet brugt i Rusland til genopbygning af gamle bygninger og opførelse af nye huse på problemjord..
