Sådan strikkes fundamentforstærkning

Anvendelsen af ​​forstærkning i processen med at strikke et fundament kan forbedre dens kraft- og styrkeegenskaber betydeligt. Der er flere måder at strikke forstærkning på, om deres funktioner og hvordan man korrekt strikker forstærkning til fundamentet, vi vil overveje yderligere.

Indholdsfortegnelse:

Forstærkning til husets fundament: funktioner ved valg og beregning

Inden du fortsætter med den direkte strikning af forstærkning til fundamentet, skal du først vælge materialerne til at udføre denne proces. Det er fra forstærkningens diameter til fundamentet, at dets styrke og stivhed i rammen er direkte afhængig.

Inden du køber forstærkning, skal du bestemme dens relative styrke. Forholdet mellem rammens areal og fundamentet er 100% til 0,1%, det vil sige, at forstærkningen er 0,001 del af fundamentet.

Fundamentforstærkningsberegning:

1. For eksempel er det planlagt at forstærke et fundament, hvis bredde er 25 cm og en højde på 80 cm. For at beregne arealet af den forstærkede sektion er 25 cm x 80 cm = 2000 kvadratcentimeter nok.

2. Det resulterende tal skal ganges med 0,001, og du får den mindste tværsnitsdiameter af armeringen i fundamentet 2000 x 0,001 = 2 cm.

3. Brug 30 cm forstærkning pr. Bundt. Hver forbindelse består af fire bundter. For at bestemme mængden af ​​forstærkning bør du derfor beregne antallet af bundter og gange denne værdi med 30 cm.

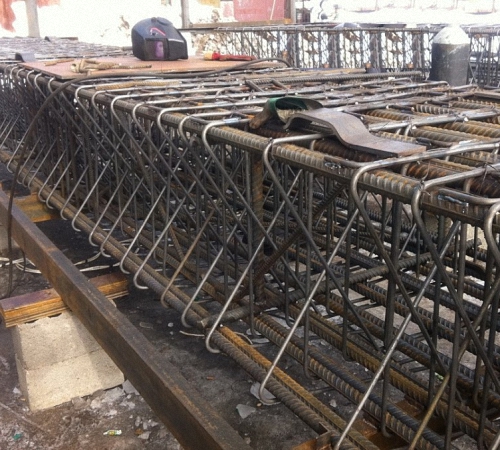

Brugen af ​​strikning ved fremstilling af en forstærket ramme til et fundament skyldes primært, at en sådan forbindelse er mere pålidelig end svejsning. De sømme, der dannes under svejsning af forstærkning, har en tendens til gradvist at falde sammen, hvilket betyder, at et sådant fundament er upålideligt, og efter flere årtier vil det blive ubrugeligt..

Den teknologiske proces med forstærkningstrik er baseret på tilslutning af armeringsstænger på en sådan måde, at de krydser hinanden, strammer og vrider ved hjælp af en tang.

Muligheden for at bruge en særlig pistol er mulig, hvilket i høj grad forenkler bindingsprocessen. Når man vælger armeringsstængernes diameter, bør man gå ud fra følgende parametre:

  • antallet af etager i bygningen
  • strukturens massivitet;
  • fundamenttype: lav eller dybt begravet;
  • betonkvalitet mv..

Til fremstilling af fittings på anlægget bruges specielt udstyr, takket være hvilket slutproduktet er af høj kvalitet og lang levetid..

I forhold til designfunktionerne er armeringsoverfladen af ​​to typer:

  • bølgepap;
  • glat.

Til fremstilling af perforerede armeringsstænger anvendes en særlig form, på grund af hvilken der dannes et bølgepap i form af to ribber, disse stænger kendetegnes ved tilstedeværelsen af ​​et cirkulært tværsnit. Sådanne fittings er mere holdbare og modstandsdygtige over for mekaniske skader. Derudover er armering med en rillet overflade kendetegnet ved en større vedhæftning til beton, i gang med at forstærke fundamentet. Til fremstilling af sådanne stænger anvendes forskellige slags stål, hvoraf de mest populære muligheder er 35 GS og 25 GS. I forhold til armeringsklassen ændres materialets styrkeegenskaber.

I forhold til armeringens tykkelse er den også opdelt i klasser, men dette materiales diameter er i gennemsnit fra 8-25 mm. Maksimal længde på en stang – 120 cm.

I processen med at vælge forstærkning til konstruktionen af ​​fundamentet bør materialer, der er forskellige, foretrækkes:

  • tilstedeværelsen af ​​modstandsdygtighed over for korrosion;
  • fremragende vedhæftningsegenskaber;
  • tilstedeværelsen af ​​plasticitet;
  • højt styrketræthed.

Armeringen til båndfundamenter er valgt fra klasse A 2. Der er flere muligheder for at markere denne armering:

  • A 300;
  • A 400;
  • A 800;
  • En 1000.

Overfladen på disse stænger ligner en pigtail, bølgepap. Disse funktioner gør det muligt at forbedre dets vedhæftning til beton. For at sikre lodret fastholdelse af armeringsjernet anbefales det at bruge en varmvalset armeringsjern. Den har en glat overflade.

Den optimale diameter af armeringsstænger til standard et- og to-etagers bygninger er ca. 1-1,5 cm. Hjælpearmeringen skal være mindst 0,5-1 cm i diameter..

Bemærk, at kun bølgearmering bruges som hoveddelen af ​​rammen, og den ekstra skal være af glat forstærkning.

Fundamentforstærkning: hovedtyper og deres egenskaber

Forstærket fundamentforstærkning er et ikke-metallisk materiale, der bruges til at forstærke fundamentet. Blandt ulemperne ved dette materiale bemærkes:

  • reduceret kvalitet af elasticitet, i sammenligning med stål, fire gange, derfor er denne forstærkning mere modstandsdygtig over for bøjning og har derfor en lavere risiko for brud;
  • temperaturområdet for brug er ikke mere end 500 grader, hvis opvarmningstemperaturen er højere, mister armaturerne deres tekniske egenskaber;
  • ikke svejsbar, selvom nogle producenter monterer stålhylster i enderne af armeringen, så det kan svejses sammen.

På trods af dette har den sammensatte forstærkning et stort antal fordele, blandt hvilke der bør fremhæves:

  • høj trækstyrke;
  • lethed end stål 8 gange;
  • materialets billighed er en anden af ​​dets fordele, da omkostningerne ved sammensat forstærkning er meget lavere end for metal;
  • bekvemmelighed og let transport, denne armatur er ret let, så der er ingen problemer med levering til byggepladsen;
  • da der ikke anvendes metal til fremstilling af kompositarmering, er det modstandsdygtigt over for korrosion;
  • derudover er forstærkning baseret på kompositter ikke i stand til at lede elektricitet og har lav varmeledningsevne;
  • har en lang levetid
  • let at installere.

Plastforstærkning til fundamentet er en god nok mulighed for at anbringe et fundament til en lille bygning. Derudover vil brugen af ​​denne type beslag betydeligt spare både penge og tidsressourcer..

Kompositarmering er til gengæld opdelt i to kategorier:

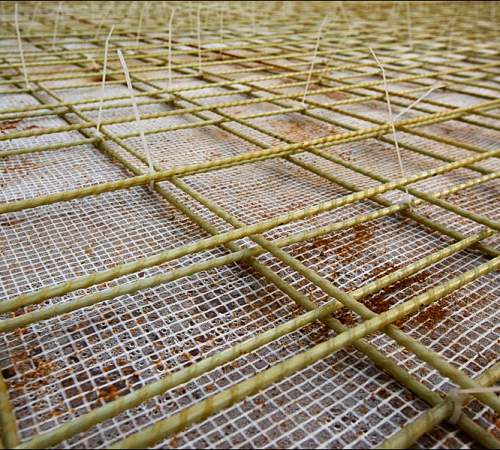

  • glasfiberarmering til fundamentet;
  • basaltforstærkning.

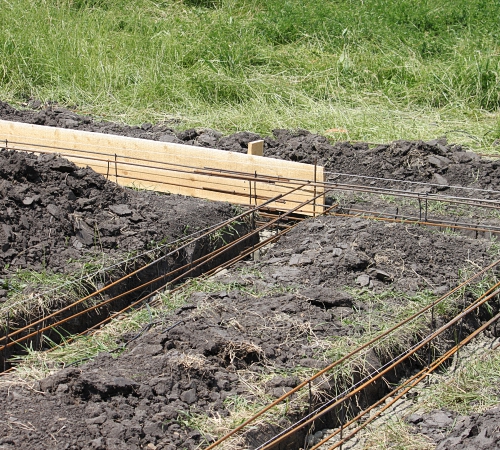

Fundamentforstærkningsdiagram: stripfundamentarmering

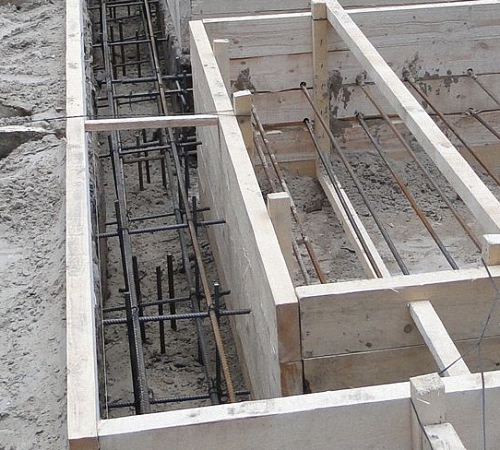

Inden arbejdet påbegyndes, bør du beslutte dig for hvilken type forstærkning, der bruges til at strikke rammen. Derudover skal der under strimelfundamentet være en allerede gravet og klargjort grundgrav. Forskallingen installeres også før binding..

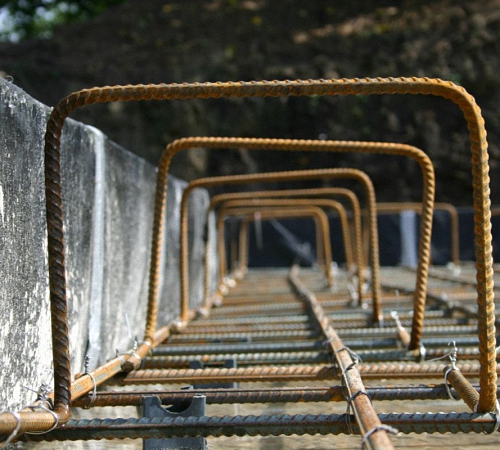

Efter det forberedende arbejde følger processen med at installere lodrette stænger, der kendetegnes ved en glat overflade. Diameteren på sådanne stænger er omkring en centimeter. Intervallet mellem dem er 50-80 cm. To vandret placerede bælter er strikket på disse stænger. De skaber hoveddelen af ​​rammen og er det vigtigste forstærkende element..

Hovedformålet med denne struktur er at holde den samlede belastning fra bygningen for at forhindre revner eller deformation af betonen. I processen med at installere båndfundamentet er det nødvendigt at udstyre præcis to vandrette bælter, men afhængigt af belastningen fra bygningen vælges deres størrelse og tykkelse individuelt. Hvis fundamentets maksimale bredde er 40 cm, er det bedre at udføre dobbelt forstærkning, det vil sige at bruge to stænger i den nederste del og to i den øvre del til at danne bæltet.

Med et bredere fundament er det nødvendigt at bruge tre stænger, hvoraf den ene er placeret mellem de to andre. Brugen af ​​fire stænger er en ret usædvanlig mulighed, da det for at danne en mere stiv og holdbar ramme er nok at vælge en forstærkning med en større diameter end at øge antallet af stænger.

Bestemmelsen af ​​højden af ​​de lodrette stænger bør udføres baseret på selve fundamentets direkte højde. Forbindelsen af ​​lodrette stænger med vandrette udføres på en sådan måde, at de lodrette stænger ikke stikker mere end 10 cm ud. Vær særlig opmærksom på hjørnesektionerne. Da de er mest modtagelige for stress og kompression. Hvis du forkert forstærker hjørnesektionerne, mister systemet styrken..

Derfor lægges stængerne aldrig til hinanden i en vinkel på 90 grader. De er bøjet og kombineret til tværbånd. Hver af stængerne lægges med et overlap på 25 cm. Derfor vil rammen have en høj styrke og vil ikke bøje under vægten af ​​beton.

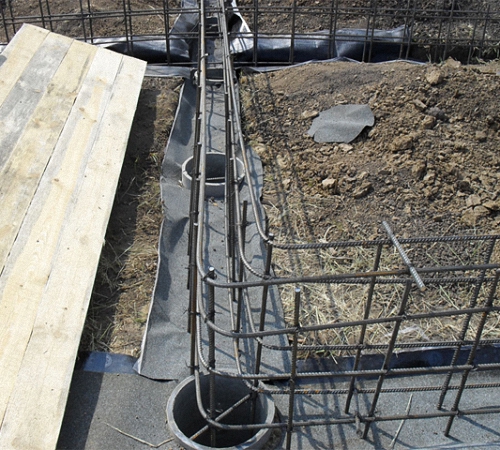

For yderligere forstærkning af hjørnerne bruges et forstærkningsnet, hvis sektion af cellerne er 200×200 mm. Deres installation udføres på toppen og bunden af ​​fundamentet, og forbindelsen til de lodrette sektioner udføres hver 50 cm.

Installationen af ​​armeringsburet skal udføres på en tidligere forberedt betonpude, det vil sige, at bunden af ​​graven er fyldt med beton 6-8 cm. Puden hjælper med at forhindre armeringen i at komme i kontakt med jorden, hvilket betyder, at metallet vil ikke tære.

Sådan strikkes forstærkning manuelt på et fundament

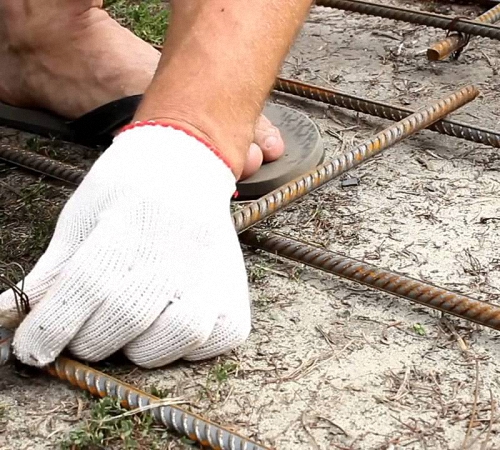

I processen med at binde armering bruges ofte et specielt værktøj, men i mangel af en kan denne proces udføres manuelt. For at udføre selvbinding af forstærkning skal du bruge en ledning, cirka en millimeter i diameter, en tang eller en særlig krog. Det er den sidste enhed, der hjælper med at vride tråden rundt om selve forstærkningen..

Det er muligt at udskifte tråden med plastklemmer, men i dette tilfælde er det forbudt at gå på overfladen af ​​den forstærkede ramme, når den hældes.

Instruktioner til binding af armering ved hjælp af metaltråd:

1. Klip en tråd, 30 cm i størrelse. Fold den på midten.

2. Pak wiren diagonalt i starten, sæt den på krogen.

3. Anbring ledningens frie ende i krogen.

4. Drej den først med uret, indtil forbindelsen er sikkert låst. Det er ikke nødvendigt at klemme ledningen, så den ikke ved et uheld går i stykker.

Hvis du planlægger at samle en ramme fra forstærkning til en søjletype fundament, er det muligt at bruge en usædvanlig glat armeringstype. Bemærk, at det er meget vanskeligere at strikke en sådan forstærkning, da tråden konstant glider af. Til disse formål bruges specielt udstyr – en strikkepistol.

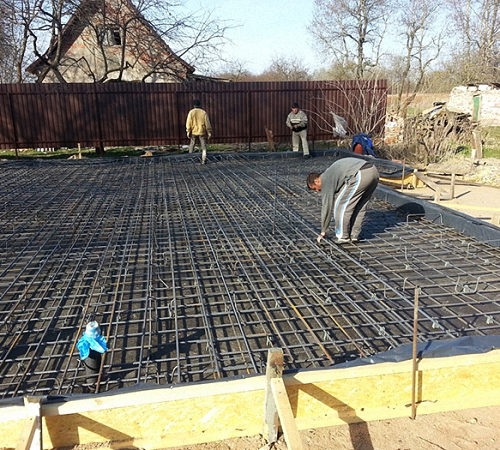

For at udføre bindingen af ​​armering i et pladefundament kræves en styrkeramme. Til disse formål er det nødvendigt at bruge stålarmering, hvis diameter er 1,6 cm.Det er hende, der vil tillade fliserne at blive forstærket både i de øvre og i de nederste dele..

I bunden af ​​pladen anbefales det også at bruge plastiske ekspansionsfuger, de hjælper med at fordele hele belastningen jævnt. Bemærk, at stængerne skal stikke ud af rammen i form af kvoter, der forbinder væggen og pladen med hinanden..

Sådan strikkes forstærkning på et fundament: metoder og teknologi

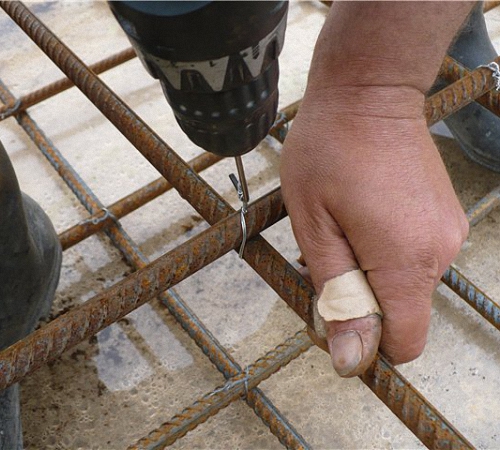

For at lave en krog, som ankeret er strikket med, er det nok at bruge en almindelig unødvendig elektrode fra svejsning eller et søm. Ethvert af disse materialer skal være bøjet i en krogform. Mere pålidelig – et søm, du skal bruge en skruetrækker til at bøje det.

For at strikke forstærkning skal du arrangere tråden i en vinkelret position i to rækker. Klem det med en særlig enhed, og begynd at hækle eller strikke mekanisme i form af en pistol.

Der er to muligheder for en strikkepistol:

  • elektrisk;
  • genopladelig.

Deres funktionsprincip består i ensartet vikling af tråden omkring armeringen. Omkostningerne ved denne pistol er imidlertid for høje, så de er ikke anvendelige til engangsbrug..

Brugen af ​​strikning, og ikke svejsning af armering, skyldes primært det faktum, at under svejsning ændres stålkvaliteten, og den bliver mere skrøbelig. Strukturens styrkeegenskaber forringes. For at udføre bindingen af ​​forstærkning skal du have:

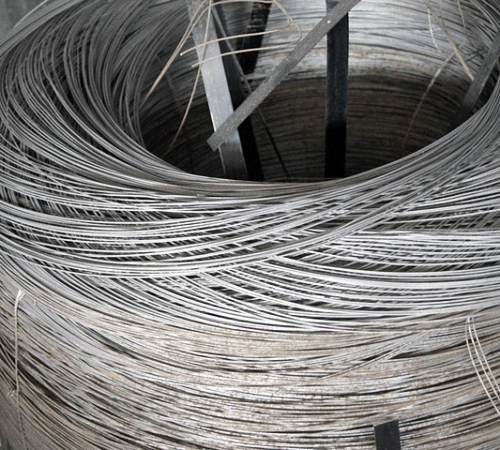

  • tråd – dette element er det vigtigste i denne proces, da forbindelsens styrke direkte afhænger af trådens kvalitet, til strikning anbefales det at bruge glødet tråd med et rundt tværsnit og en diameter på ca. 1 mm;
  • desuden har du brug for en krog og plastklemmer, vær opmærksom på, at hvis der bruges plastklemmer, må et sådant fundament ikke efterlades til vinteren, da plastikken, under påvirkning af frost, revner;
  • plastikbaser skal lægges mellem forskallingens overflade og armering, hovedelementet i dette element er at skabe et beskyttende lag, der ikke tillader metallet at komme i kontakt med jorden.

Hvis du planlægger at strikke forstærkning på en vandret overflade, hvor der praktisk talt ikke er vanskeligt tilgængelige steder, er det bedst at bruge en pistol. Dens største fordel er arbejdshastigheden. Det er også muligt at bruge en butikshæklenål, men den har en tendens til at ruste eller knække med tiden..

En meget vigtig faktor, der bestemmer kvaliteten af ​​forstærkningstrikning, er den samme afretningslag på hver af rammens sektioner. Således vil strukturen være mere stabil og vil ikke deformeres under påvirkning af beton, og derefter belastningen fra bygningen..
